Расходомеры массовые тепловые t-mass (в дальнейшем - расходомеры) предназначены для измерения массового расхода (массы) жидкостей, газов и газовых смесей (природный газ, углекислый газ, воздух, водород и т.д.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2929 16 |
| Наименование | Расходомеры массовые тепловые t-mass |
| Год регистрации | 2016 |
| Номер сертификата | 10558 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Endress+Hauser Flowtec AG", Швейцария (CH) |
Производитель / Заявитель
фирма "Endress+Hauser Flowtec AG"
Адрес: Kagenstrasse 7, CH-4153 Reinach
Контакты: +41 (0)61 715 61 11
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов газа до 6500 м^3/ч включительно (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МРБ.МП 1814-2008 (извещение №2). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически не обеспеченных расходомеров (с диапазоном измерений объемного расхода газа свыше 6500 м^3/ч): фирма "Endress+Hauser Flowtec AG", Швейцария (аттестат аккредитации поверочной лаборатории - №BY/112 02.3.0.0053, срок действия аттестата - до 24.07.2020, шифр поверительного клейма - 053) с учетом Соглашения о признании первичной поверки между Госстандартом и фирмой "Endress+Hauser AG", Швейцария или в иных поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 2929 16 [2018-02-26]
rb-03-07-2929-16_2018-02-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2929 16 [2009-03-31]
rb-03-07-2929-16_2009-03-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2929 16 [2014-03-05]
rb-03-07-2929-16_2014-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2929 16 [2011-10-24]
rb-03-07-2929-16_2011-10-24.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры массовые тепловые t-mass (в дальнейшем - расходомеры) предназначены для измерения массового расхода (массы) жидкостей, газов и газовых смесей (природный газ, углекислый газ, воздух, водород и т.д.).
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности.
Описание
Принцип действия расходомеров основан на определении величины охлаждающего эффекта измеряемого потока среды, воздействующего на два преобразователя температуры, на которых поддерживается постоянная разность температур.
Один преобразователь температуры измеряет температуру измеряемой среды, а второй подогревается при помощи нагревательного элемента.
При прохождении потока измеряемой среды второй преобразователь температуры охлаждается. Чем больше массовый расход, тем больше охлаждающий эффект и мощность, требуемая на поддержание постоянной разности температур. Таким образом, мощность, потребляемая подогреваемым преобразователем температуры, является мерой массового расхода.
Конструктивно расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя.
Расходомеры имеют пять исполнений, отличающихся вариантом исполнения первичного и вторичного преобразователей. Исполнения А150 и F имеют фланцевое подключение к процессу. Исполнения В150, Т150 и I предназначены для погружного способа подключения. Исполнения А150, В150, F и I предназначены дл^-иэмерения массового расхода (массы) газов и газовых смесей. Исполнение Т150 предназначенб'для измерения массового расхода (массы)жидкостей. / z \\
В качестве опции расходомеры могут быть оснащены встроенным цифровым дисплеем.
Расходомеры имеют возможность отображения значений расхода газа, приведенного к нормальным условиям.
Внешний вид расходомеров приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.
Исполнение В150
Исполнение А150 Исполнение Т150

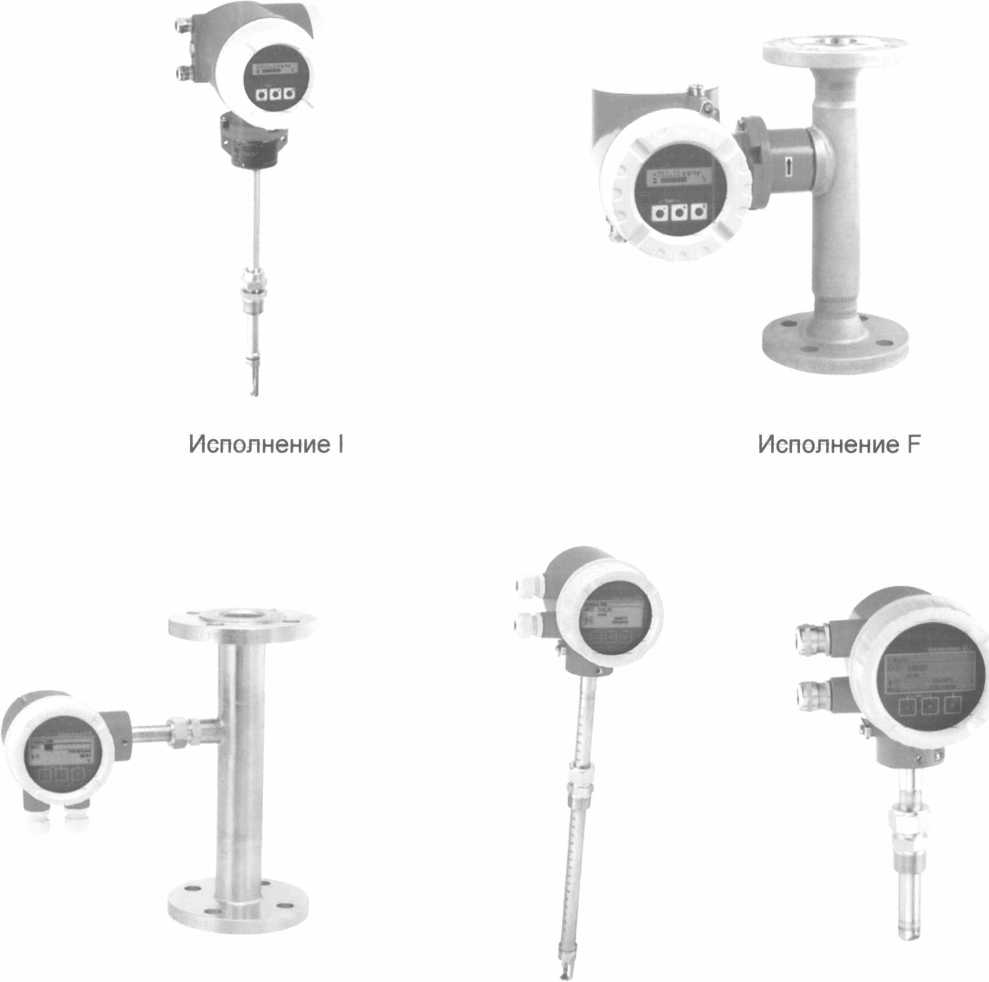

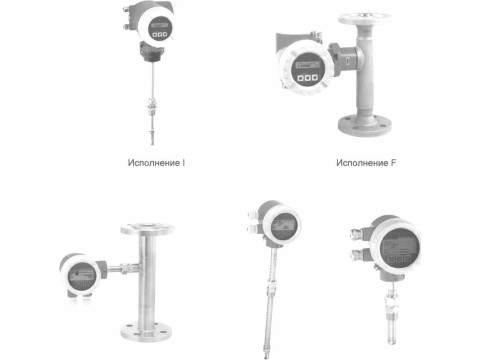

Рисунок 1 « Внешний вид расходомеров массовых термальных t-mass
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики расходомеров массовых тепловых t-mass представлены в таблицах 1-2.
Таблица 1 - Основные технические и метрологические характеристики расходомеров
|
Наименование характеристик |
Значение | |
|
Исполнение | ||
|
F |
I | |
|
1 Номинальный диаметр условного прохода, мм |
от 15 до 100 |
от 80 до 1500 |
|
2 Диапазон измерений массового расхода (для воздуха), кг/ч |
от 0,5 до 3750 |
от 20 до 720000 |
|
3 Пределы допускаемой основной погрешности при измерении расхода, % * |
±0,15 % от ВПДИ при расходе от 1 % до 10 % от диапазона измерений; ±1,5 % от ТИЗ при расходе свыше 10 % до 100 % от диапазона измерений |
±(1 % от ТИЗ + 0,5 % от ВПДИ) |
|
4 Сходимость, %, не более |
0,5 для скоростей потока более 1 м/с | |
|
5 Диапазон температур окружающей среды, °C |
от - 40 до 60; | |
|
6 Разрешение токового выходного сигнала, мкА |
0,5 | |
|
7 Пределы допускаемой дополнительной относительной погрешности токового выходного сигнала, вызванной отклонением температуры окружающей среды от (24±1)°С, %/°С |
±0,005 | |
|
8 Диапазон избыточного давления измеряемой среды, МПа |
от -0,05 до 4 |
от - 0,05 до 2 |
|
9 Диапазон температур измеряемой среды, °C |
от -40 до 100 |
от -40 до 130 |
|
10 Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-96 |
IP67 | |
|
11 Напряжение сети питания, В: - переменного тока - постоянного тока |
от 20 до 55, от 85 до 260 с частотой от 45 до 65 Гц; от 16 до 62 | |
|
12 Масса, кг, не более |
27,9 |
7,4 |
|
13 Параметры выходных сигналов: токовый, мА частотно-импульсный, Гц цифровые сигналы |
от 4 до 20 активный, HART; макс. 1000; HART, Profibus PA/DP, Modbus RS485, FOUNDATION Fieldbus | |
|
14 Допускаемый уровень вибрации |
от 10 до 150 Гц с ускорением до ±10 м/с2 | |
|
15 Потребляемая мощность, не более |
18,2 В-A для сети питания переменного тока; 8 Вт для сети питания постоянного тока | |
-ТИЗ - текущее измеряемое значение; ВПДИ - верхний предел диапазона измерения
Таблица 2
|
Наименование характеристик 1 Номинальный диаметр условного прохода, мм |
Значение | ||
|
Исполнение | |||
|
А от 15 до 50 |
В от 80 до 1500 |
Т от 40 до 1000 | |
|
2 Диапазон измерений массового расхода (для воздуха), кг/ч |
от 0,5 до 910 |
от 20 до 720000 |
- |
|
2 Диапазон измерений массового расхода (для воды), кг/ч |
- |
- |
от 226 до 14100000 |
|
3 Пределы допускаемой погрешности при измерении расхода, %* |
±0,45 от ВПДИ при расходе от 1 % до 15 % диапазона измерений; ±3 от ТИЗ при расходе свыше 15 % до 100 % диапазона измерений |
±5 от ВПДИ при расходе от 1 % до 100 % диапазона измерений | |
|
5 Диапазон температур окружающей среды, °C |
от -40 до 60 | ||
|
6 Разрешение токового выходного сигнала, мкА |
0,38 | ||
|
7 Пределы допускаемой приведенной погрешности токового выходного сигнала, % |
±0,05 от ВПДИ | ||
|
8 Верхний предел избыточного давления измеряемой среды, МПа |
4 |
2 |
4 |
|
9 Диапазон температур измеряемой среды, °C |
от -40 до 100 |
от -20 до 100 | |
|
10 Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-96 |
IP66/67 | ||
|
11 Масса, кг, не более |
9,9 |
4,3 |
2,0 |
|
12 Напряжение сети питания постоянного тока, В |
от 18 до 30 | ||
|
13 Параметры выходных сигналов: токовый, мА частотно-импульсный, Гц |
от 4 до 20 активный, HART; от 0 до 1000; | ||
|
15 Потребляемая мощность, Вт, не более |
3,1 |
4,0 | |
* - ТИЗ - текущее измеряемое значение; ВПДИ - верхний предел диапазона измерения
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.
■/ (i‘, \
! '•1 ч
Листов 6/'лу&т 4
Комплектность
В комплект поставки входят:
|
- Расходомер массовый тепловой t-mass (исполнение согласно заказу) |
1 шт. |
|
- дополнительные принадлежности в соответствии с заказом |
1 ком пл |
|
- компакт диск с эксплуатационной документацией |
1 шт. |
|
- протокол выходного контроля |
1 шт. |
|
- дополнительная документация для приборов с взрывозащитой |
1 компл |
Технические документы
Техническая документация фирмы «Endress+Hauser Flowtec AG», Швейцария.
МРБ.МП 1814-2008 «Расходомеры массовые термальные t-mass. Методика поверки».
Заключение
Расходомеры массовые термальные t-mass соответствуют технической документации фирмы «Endress+Hauser Flowtec AG», Швейцария, требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № RU С-СН.ГБ05.В.00997 от 05.03.2015, выданный НАНИО «Центр по сертификации взрывозащищенного и рудничного оборудования», требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларации о соответствии выданные ООО «Эндресс+Хаузер» (Россия), регистрационные номера ТС № RU Д-СН.АП32.В.03555 от 30.04.2015 и ТС № RU Д-СН.АП32.В.05672 от 06.08.2015), требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларации о соответствии выданные ООО «Эндресс+Хаузер» (Россия), регистрационные номера ТС № RU Д-СН.АЛ32.В.03555 от 30.04.2015 и ТС № RU Д-СН.МЮ62.В.02333 от 19.08.2015).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
