Расходомеры вибрационные кориолисовые РВ

Назначение

Расходомеры вибрационные кориолисовые РВ предназначены для измерения объемного расхода и объема прошедшей через трубопровод холодной воды при прямом и обратном направлении потока, а также для измерен ля плотности жидкости в статическом режиме.

Описание

Принцип действия расходомера при измерении расхода жидкости основан на измерении сдвига фаз между сигналами двух коле( Шлющихся датчиков амплитуды, установленных на противоположных концах труб. Сдвиг фаз возникает вследствие действия силы Кориолиса. Величина кориолисовой силы зависит от м ассового расхода измеряемой среды.

Принцип действия расходомера при измерении плотности жидкости основан на измерении резонансной частоты колебаний колебательной системы, образованной измерительными трубами первичного преобразователя расхода (ПРВ). Резонансная частота колебаний измерительных труб зависит от длины, модуля упругости и полной массы измерительных труб.

Расходомеры конструктивно содержат независимые каналы измерения расхода и плотности жидкости.

Расходомеры состоят из первичного преобразователя расхода/плотности ПРВ и вторичного преобразователя БВИ.

ПРВ представляет собой две изогнутее измерительные трубы, закрепленные на концах и прочный корпус, закрывающий трубы. [Внутри корпуса ПРВ находятся система возбуждения резонансных колебаний, два датчик^ амплитуды и контроллер. ПРВ обеспечивает измерение расхода и плотности измеряемой среды и выдачу результатов измерений по интерфейсу RS485.

БВИ Обеспечивает:

- поиск подключенного ПРВ и установление с ним связи;

- определение типа ПРВ и отображение номера версии его программного обеспечения (прошивки) и расчет ее контрольной суммы;

- отображение номера версии собственного программного обеспечения (прошивки) и расчет ее контрольной суммы;

- индикацию результатов измерений й управление ходом процесса измерений.

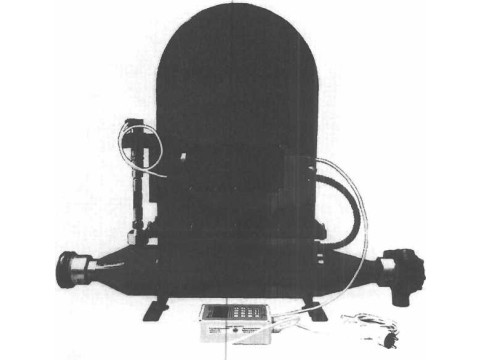

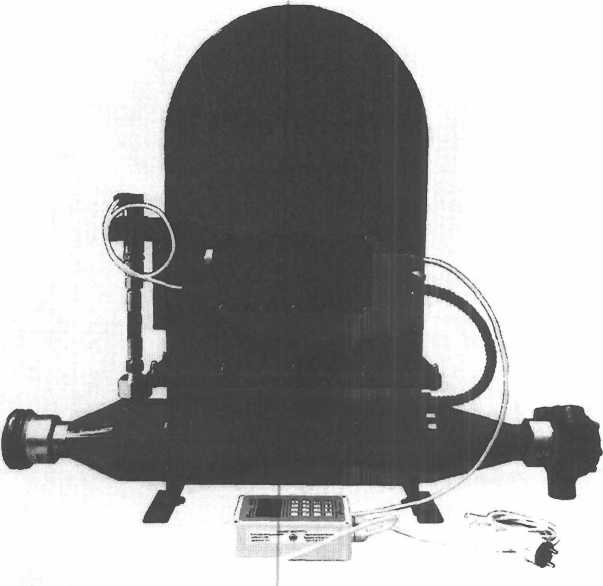

Рисунок 1 - Общий вид расходомеров вибрационных кориолисовых РВ

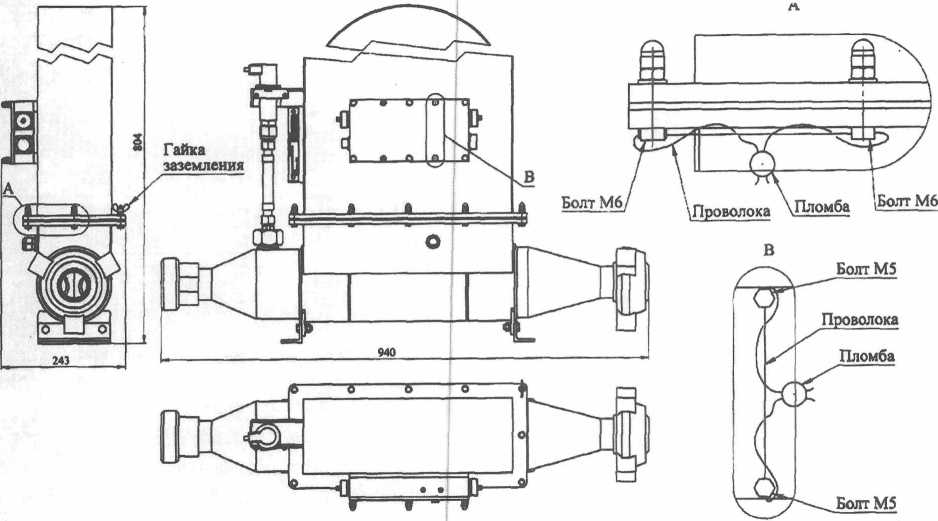

Рисунок 2 - Схема пломбировки первичного преобразователя расхода (ПРВ)

Гф . _   - - 23S

БВИ-О1

0000 0000 □ 00®

000®

Рисунок 3 - Схема пломбировки вторичного преобразователя БВИ

Программное обеспечение

Программное обеспечение (ПО) расходомеров вибрационных кориолисовых РВ предназначено для вычисления объёма на основе данных от первичного преобразователя, а также корректировки характеристики счетчика в зависимости от рабочих условий. ПО счетчика является встроенным.

Программное обеспечение расходомеров вибрационных кориолисовых РВ состоит из ПО вторичного преобразователя БВИ и ПО преобразователя расхода/плотности вибрационного ПРВ. Метрологически значимым является ПО преобразователя расхода/плотности вибрационного ПРВ.

Идентификационные данные ПО расходомеров вибрационных кориолисовых РВ приведены в таблице 1.

Таблица!

Метрологические характеристики расходомеров вибрационных кориолисовых РВ нормированы с учетом влияния программного обеспечения.

Уровень защиты ПО расходомеров вибрационных кориолисовых РВ от непреднамеренных и преднамеренных изменений «средний» согласно Р 50.2.077-2014. Программное обеспечение и измерительная информация защищены от преднамеренных изменений с помощью механического опломбирования.

Технические характеристики

Номинальный диаметр, DN                '

Диапазон измерений объемного расхода, м3/ч >

Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода и объе*"5 жидкости, %, в диапазоне расходов от qmin до qt (исключая) от qt (включая) ДО qmax

Диапазон измеряемой плотности, кг/м3

Пределы допускаемой абсолютной погрешности расходомера при измерении плотности жидкости, кг/м3 Температура измеряемой среды, °C

Давление измеряемой среды, МПа, не более

Напряжение питания переменного тока, В

Частота, Гц

Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более

ПРВ

БВИ

Масса, кг, не более

ПРВ БВИ

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Условия эксплуатации:

температура окружающей среды, °C относительная влажность, % атмосферное давление, кПа

50

от 1,8 до 70

±3

±1

от 800 до 2000

±10

от+15 до +25 0,6

от 187 до 242

от 49 до 61

50

1000x800x250 200x125x60

89

1 35000

12

от+10 до+ 35 до 75

от 84 до 106,7

Звак утверждения типа

наносится на маркировочную табличку, закрепленную на первичном преобразователе расхода/плотности ПРВ, методом гравир эвки, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки расходомеров приведен в таблице 2. Таблица2

Поверка

осуществляется в соответствии с документом ЕТЕХ.407281.048МП «Инструкция. ГСИ. Расходомеры вибрационные кориолисовые РВ. Методика поверки», утвержденным ФГУП «ВНИИР» 18 мая 2015 г.

Основное поверочное оборудование: )

- установка поверочная ДОУН-150-200 А1, диапазон воспроизводимых расходов от 0 до 200 м3/ч., пределы основной относительной погрешности ± 0,2%;

- ареометры АОН-5 по ГОСТ 18481-2009, диапазон измерений 650-2000 кг/м3;

- манометр по ГОСТ 2405-88, предел измерений 2,5 МПа, класс точности 1;

- мегомметр М4100/3 по ГОСТ 23706-93, предел измерений 500 МОм, напряжение 500 В, класс точности 1.

Сведения о методах измерений

ЕТЕХ.407281.048РЭ «Расходомер вибрационный кориолисовый РВ. Руководство по эксплуатации».

Нормативные документы

1 ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости».

2 ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.

3 ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности.                                   ’

4 ТУ 4213-006-09367558-2013 «Расходомер вибрационный кориолисовый РВ. Технические условия».
