Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР"
| Номер в ГРСИ РФ: | РБ 03 07 1466 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | АО "Взлет", г. Санкт-Петербург |
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» предназначены для измерения объемного расхода и/или объема различных жидкостей в широких диапазонах изменения температуры, проводимости, при постоянном или переменном (реверсивном) направлении потока рабочей жидкости, в различных условиях эксплуатации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1466 16 |
| Наименование | Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР" |
| Год регистрации | 2016 |
| Номер сертификата | 10778 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2020-07-28 |
| Получатель сертификата | ЗАО "ВЗЛЕТ", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ЗАО "ВЗЛЕТ"
Адрес: 190068, г. Санкт-Петербург, пр.Вознесенский, 45, пом 18
Контакты: +7 812 114 81 95, 114 71 38 / E-mail: dmp@vzljot.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 150 мм включительно. |
| Методика поверки | Поверка проводится по В41.00-00.00 И1 (2004 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU. 311483, шифр поверительного клейма - СП) проводимая методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 700 м^3/ч включительно (поверочная среда - вода) и с Ду до 500 мм включительно (на поверочной установке "ВЗЛЕТ ПУ", принадлежащей ЗАО "ВЗЛЕТ", г. Санкт-Петербург, Россия) ((НТК №11-11; 11-16). Временно, до создания собственной эталонной базы в Республике Беларусь для метрологически не обеспеченных исполнений расходомеров (в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или Ду свыше 150 мм): - признавать результаты периодической поверки, проведенной на эталонных расходомерных установках лабораторий, аккредитованных в Системе аккредитации Республики Беларусь, или - проводить периодическую поверку на эталонных расходомерных установках иных лабораторий в присутствии представителей Государственной метрологической службы Республики Беларусь (НТК №11-16). |
Поверители
Скачать
|
Описание типа РБ 03 07 1466 16 [2017-03-13]
rb-03-07-1466-16_2017-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1466 16 [2012-05-21]
rb-03-07-1466-16_2012-05-21.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» предназначены для измерения объемного расхода и/или объема различных жидкостей в широких диапазонах изменения температуры, проводимости, при постоянном или переменном (реверсивном) направлении потока рабочей жидкости, в различных условиях эксплуатации.
Описание
Расходомеры реализуют электромагнитный метод измерения, при котором в потоке жидкости, протекающей через наведенное системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Возникшая ЭДС преобразуется в значение среднего объемного расхода и/или объема.
Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ). устанавливаемого в трубопровод с рабочей жидкостью. и вторичного измерительного преобразователя (ВП).
ППРЭ представляет собой отрезок трубы (патрубок) круглого или прямоугольного сечения из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электрода для контакта с протекающей жидкостью. Внутренняя поверхность патрубка (или весь патрубок) выполнен из электроизолирующего материала.
ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.
ВП может выполняться в виде отдельного блока либо конструктивно объединяется с ППРЭ.
Расходомеры выпускаются в следующих модификациях: общепромышленного назначения, эталонные.
Расходомеры обеспечивают связь через интерфейсы в стандартах RS232, RS485, HART, посредством дискретных команд, а также вывод информации в виде токовых, импульсных, релейных выходных сигналов.
Расходомеры могут использоваться в составе различных комплексов, в том числе в составе теплосчетчиков, измерительных систем, АСУТП и т.д.
Расходомеры могут применяться в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленно-хозяйственного комплекса.

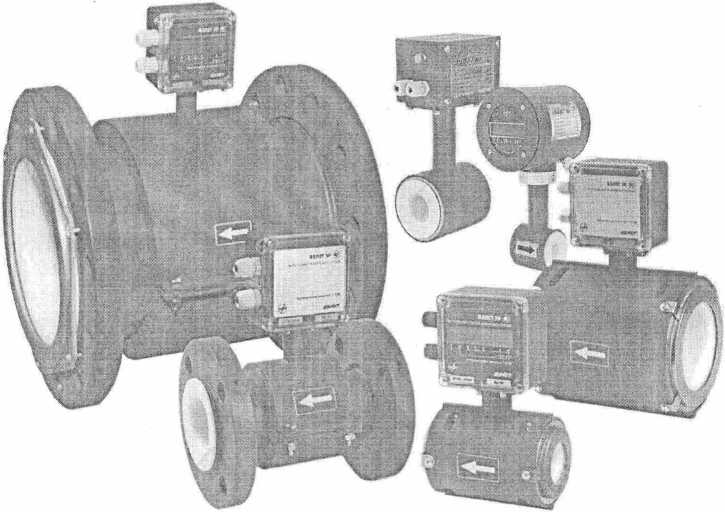

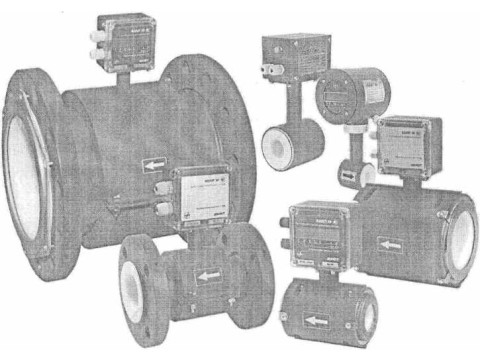

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» различных исполнений
Для защиты от несанкционированного доступа вторичный измерительный преобразователь расходомера должен быть опломбирован в соответствии с рисунком 2.

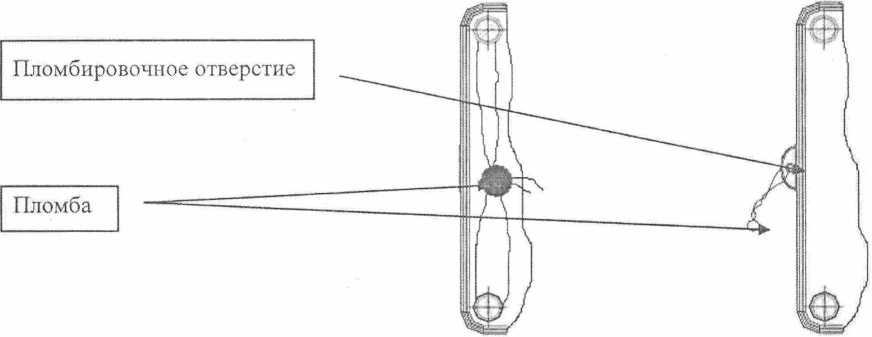

Рисунок 2 - Схема пломбировки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР»
Программное обеспечение
Программное обеспечение (ПО) расходомеров является встроенным. Программное обеспечение осуществляет управление током формирования магнитного поля в электромагнитном преобразователе расхода и выполняет аналого-цифровое преобразование значения ЭДС с электродов. Значение ЭДС, пропорциональное скорости потока жидкости, преобразуется в значение среднего объемного расхода, вычисляется значение объема. Помимо измерения сигнала расхода и его математической обработки встроенное ПО обеспечивает хранение результатов измерений в энергонезависимой памяти, формирование импульсных сигналов на дискретных выходах расходомера, отображение на устройстве индикации и доступ к данным по протоколу Modbus по последовательному интерфейсу. После включения питания ПО расходомера выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно контролирует разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ ЭР |
|
Номер версии (идентификационный номер) ПО, не ниже |
41.78.02.04 |
|
Цифровой идентификатор ПО |
— |
|
Другие идентификационные данные |
— |
Влияние на метрологически значимую часть ПО расходомеров через интерфейсы связи отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень зашиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение |
|
Номинальный диаметр ППРЭ, DN - минимальный - максимальный |
10 500 |
|
Диапазон измеряемого среднего объемного расхода. м3/ч Qiiinio =0,034DN2. QIKw6 соответствует скорости потока 12 м/с |
ОТ 0,002QHaH6. ДО QuawS. |
|
Пределы допускаемой относительной погрешности расходомера при измерении среднею объемного расхода (объема), % -для расходомеров общепромышленного назначения - для расходомеров эталонных |
*2 *0,3 |
|
Температура рабочей жидкости, °C |
от -- 10 до + 180 |
|
Минимальная удельная электропроводность рабочей жидкости, См/м |
5-1 О'4 |
|
Напряжение питания. В (определяется при заказе) - переменного тока - постоянного тока |
2 2 0+22/.3з;36+4/.5;50±1 Гц 12/24/36 |
|
Габаритные размеры вторичного измерительного преобразователя, мм. не более |
123x81x76 |
|
Масса вторичного измерительного преобразователя, кг. не более |
1,0 |
|
Среднее время наработки на отказ, ч, не менее |
75000 |
|
Средний срок службы, лет, не менее |
12 |
|
У ело в ия э кс п л уага ци и: - температура окружающего воздуха. °C - относительная влажность. % - атмосферное давление, кПа |
от +5 до +50 до 80 66-106,7 |
Знак утверждения типа
наносится на расходомеры методом шелкографии, а также в центре титульных листов руководс тва по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки расходомеров-счетчиков приведен в таблице 3. Таблица 3
|
Наименование и условные обозначения |
Кол-во |
Примечание |
|
1 Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР» В41.00-00.00 |
1 |
в соответствии с заказом |
|
2 Комплект мон тажный |
1 |
по заказу |
|
3 Преобразователь напряжения |
1 |
по заказу |
|
4 Паспорт В41.00-00.00 ПС |
1 | |
|
5 Руководство по эксплуатации В41.00-00.00 РЭ |
1 | |
|
6 Методика поверки В41.00-00.00 И1 |
1 |
Примечание по заявке в комплект поставки могут включаться сигнальные кабели, дополнительные аксессуары, устройства и приспособления._____ ______________
Поверка
осуществляется в соответствии с документом 1341.00-00.00 И1 «Инструкция. ГСИ. Расходомеры -- счетчики электромагнитные «ВЗЛЕТ ЭР». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 13 августа 2004 г.
Основное поверочное оборудование:
- установка поверочная для поверки методом измерения объема (среднего расхода, массы) с пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой относительной погрешности измерения расходомеров;
- частотомер 43-64, ДЛИ 2.721.066 ТУ, диапазон 0 - 150 МГц, относительная погрешность ±0.01%.
Сведения о методах измерений
В41.00-00.00 РЭ «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР». Руководство по эксплуатации».
Нормативные документы
1 ГОСТ <3.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости.
2 ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.
3 ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
4 ТУ 4213-041-44327050-00 (В41.00-00.00 ТУ). Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР». Технические условия.
