Расходомеры вихревые PROWIRL
| Номер в ГРСИ РФ: | РБ 03 07 0183 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Расходомеры вихревые Prowirl (в дальнейшем - расходомеры) предназначены для измерения объемного и массового расхода жидкостей, газов и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0183 16 |
| Наименование | Расходомеры вихревые PROWIRL |
| Год регистрации | 2016 |
| Номер сертификата | 10556 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Endress+Hauser Flowtec AG", Швейцария (CH), Франция (FR) |
Производитель / Заявитель
фирма "Endress+Hauser Flowtec AG"
Адрес: Kagenstrasse 7, CH-4153 Reinach
Контакты: +41 (0)61 715 61 11
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов газа до 1000 м^3/ч включительно (поверочная среда - вода) и в диапазоне расходов газа до 6500 м^3/ч включительно (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МП.МН 899-2000 (извещение №3). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически не обеспеченных расходомеров): фирма "Endress+Hauser Flowtec AG", Швейцария (аттестат аккредитации поверочной лаборатории - №BY/112 02.3.0.0053, срок действия аттестата - до 24.07.2020, шифр поверительного клейма - 053) с учетом Соглашения о признании первичной поверки между Госстандартом и фирмой "Endress+Hauser AG", Швейцария, или в иных поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 0183 16 [2017-12-28]
rb-03-07-0183-16_2017-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0183 16 [2015-08-28]
rb-03-07-0183-16_2015-08-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0183 16 [2011-10-31]
rb-03-07-0183-16_2011-10-31.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые Prowirl (в дальнейшем - расходомеры) предназначены для измерения объемного и массового расхода жидкостей, газов и пара.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности.
Описание
Принцип действия расходомеров основан на эффекте образования вихрей (вихревая дорожка Кармана) при обтекании измеряемой средой препятствия (тела обтекания). Частота образования вихрей прямо пропорциональна скорости потока и, следовательно, объемному расходу среды.
Конструктивно расходомеры состоят из первичного преобразователя, представляющего собой измерительную трубу с датчиком и телом обтекания в форме призмы, и вторичного микропроцессорного преобразователя.
Датчик, защищенный от динамических ударов измеряемой среды, давления и перепадов температуры, располагается вне призмы. Датчик воспринимает импульсы давления, вызванные чередованием вихрей за телом обтекания. Вторичный преобразователь обрабатывает сигнал с датчика и преобразует его в аналоговые или цифровые выходные сигналы.
Расходомеры выпускают в обычном или взрывозащищенном исполнениях, в компактном или раздельном вариантах.
Первичные преобразователи расходомеров могут иметь фланцевое подключение (F200, R200 0200) и бесфланцевое подключение к процессу (D200). Первичные преобразователи фланцевого исполнения могут быть изготовлены с внутренним сужением на один на два стандартных диаметра.
Расходомеры могут быть оснащены местной индикацией (встроенным дисплеем).
Расходомеры оснащенные встроенным термопреобразователем имеют возможность отображения следующих параметров измер тепловая мощность, количество теплоты, расход газа или жидкости, приведенный к нормальным условиям, плотность, энтальпия, температура.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

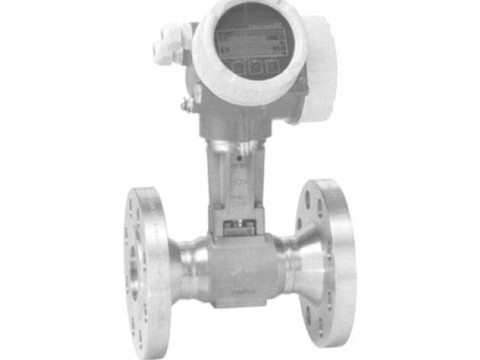

Внешний вид расходомеров в зависимости от исполнения представлен на рисунке 1.
Prowirl F200
Prowirl D200
Prowirl 0200
Prowirl R200
Рисунок 1 - Общий вид расходомеров вихревых Prowirl
[государственный реестр] средств измерении I \ Республики Беларусь/ \Для документов/
(2 из 6
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики расходомеров вихревых Prowirl приведены в таблице 1.
Таблица 1
|
Наименование |
Значение | ||||
|
Модификации (исполнения) расходомера | |||||
|
F200 |
R200 |
D200 |
0200 | ||
|
1 Номинальный диаметр условного прохода, мм |
от 15 до 300 |
от 15 до 150 | |||
|
2 Нижний предел диапазона измерений объемного расхода, м3/ч |
nd2-5400/p1/2 | ||||
|
3 Верхний предел диапазона измерений объемного расхода, м3/ч * |
для газа и пара: ДУ15: n d2-41400 или n d2-315000/p1/2; ДУ 25-40: n-d2-67500 или n-d2-315000/p1/2; ДУ 50-300: Tt d2108000 или 7t-d2-315000/p1/2, для жидкости: 7t d2-81OO или Tt cP-SISOOO/p172 | ||||
|
4 Верхнее значение диапазона давления рабочей среды, МПа |
от 1 до 4 |
6,3 до 25 | |||
|
5 Диапазон температур измеряемой среды, °C |
от -40 до 260 опция: от -200 до 400 |
от -40 до 260 опции: от -200 до 400; от -50 до 400 (для О 200 PN 250) | |||
|
6 Допустимый уровень вибрации |
(10-500) |
Гц с ускорением до ±9,8 м/с2 | |||
|
7 Масса, кг, не более |
165,3 |
70,3 |
16,3 |
159,3 | |
|
8 Пределы допускаемой относительной погрешности при измерении объемного расхода,% |
при Re>20000 для несжимаемых сред: ±0,75; для сжимаемых сред; ±1 | ||||
|
9 Пределы допускаемой погрешности при измерении объемного расхода |
при Re от 5000 до 20000 ±10 % от ТИЗ | ||||
|
10 Пределы допускаемой относительной погрешности при измерении массового расхода насыщенного пара (для исполнений со встроен н ы м термоп реобразовател ем сопротивления) |
при Re>20000 для скорости потока от 20 до 50 м/с: ±1,7 % от ТИЗ; для скорости потока от 10 до 70 м/с: ±2 % от ТИЗ | ||||
|
11 Пределы допускаемой погрешности при измерении массового расхода насыщенного пара (для исполнений со встроенным термопреобразователем сопротивления) |
при Re от 5000 до 20000 для скорости потока от 10 до 70 м/с: ±10 % от ТИЗ | ||||
|
12 Сходимость, не более |
0,2 % от ТИЗ | ||||
|
13 Диапазон температур окружающей среды при эксплуатации, °C |
от минус 40 до плюс 80 | ||||
|
14 Температура хранения, °C |
от минус 50 до плюс 80 | ||||
|
15 Степень защиты оболочки по ГОСТ 14254-96 |
IP66/67 | ||||
|
16 Диапазон напряжения питания постоянного тока, В |
от 12 до 30 | ||||
|
17 Потребляемая мощность, Вт, не более |
2,84 | ||||
|
18 Выходные сигналы: |
от 4 до 20 мА с протоколом HART, Profibus РА, Fieldbus Foundaion | ||||
* - используют меньшее из значений
Примечание - в таблице используются обозначения: d - внутренний диаметр измерительной трубы расходомера; р - плотность измеряемой среды; Re - число Рельнольдса; ВПДИ - верхний-цпедел диапазона
измерений; ТИЗ - текущее измеренное значение
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки вид расходомеров вихревых Prowirl:
- расходомер вихревой Prowirl
- дополнительные принадлежности в соответствии с заказом
- компакт-диск с эксплуатационной документацией
- протокол выходного контроля
- дополнительная документация для приборов, которые могут использоваться во взрывоопасных зонах.
- методика поверки МП.МН 899-2000 «Расходомеры вихревые Prowirl. Методика поверки» в редакции извещения об изменении №3.
Технические документы
Техническая документация фирмы «Endress+Hauser Flowtec AG», Швейцария.
ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
МП.МН 899-2000 «Расходомеры вихревые Prowirl. Методика поверки» в редакции извещения об изменении №3.
Технический регламент Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств”.
Технический регламент Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".
Заключение
Расходомеры вихревые Prowirl соответствуют технической документации фирмы «Endress+Hauser Flowtec AG», Швейцария, ГОСТ 28723-90, Техническим регламентам Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии
ТС RU Д-СН.МЮ62.В.02333 от 19.08.2015), ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия ТС RU С-СН.МЮ62.В.02588 от 07.09.2015).
Межповерочный интервал - не более 48 месяцев (при применении в сфере законодательной метрологии).
Для цокутлетЛР- $
Научно-исследовательский испытательный центр испытаний средств измерений и техники «БелГИМ»
Республика Беларусь, г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112.02.1.0.0025
