Расходомеры кориолисовые массовые PROMASS
| Номер в ГРСИ РФ: | РБ 03 07 0182 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 07 0182 16 [2018-01-15]
rb-03-07-0182-16_2018-01-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0182 16 [2009-03-19]
rb-03-07-0182-16_2009-03-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0182 16 [2018-03-02]
rb-03-07-0182-16_2018-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0182 16 [2011-10-31]
rb-03-07-0182-16_2011-10-31.pdf
|
Скачать |
Расходомеры кориолисовые массовые PROMASS (далее - расходомеры) предназначены для измерения массового/объемного расхода (массы/объема) жидкостей и газов, плотности жидкостей, а также для измерения объема безводного спирта в водноспиртовом растворе приведенного к 20 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0182 16 |
| Наименование | Расходомеры кориолисовые массовые PROMASS |
| Год регистрации | 2016 |
| Номер сертификата | 10557 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Endress+Hauser Flowtec AG", Швейцария (CH) |
Производитель / Заявитель
фирма "Endress+Hauser Flowtec AG"
Адрес: Kagenstrasse 7, CH-4153 Reinach
Контакты: +41 (0)61 715 61 11
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены на территории Республики Беларусь методом непосредственного сличения на проливных эталонных установках (поверочная среда - вода) в диапазоне измерения расхода жидкостей: - до 1000 т/ч (для расходомеров с пределами основной допускаемой относительной погрешности измерения массового расхода жидкости ±0,15 %); - до 400 т/ч (для расходомеров с пределами основной допускаемой относительной погрешности измерения массового расхода жидкости ±0,1 %); - до 60 т/ч (для расходомеров с пределами основной допускаемой относительной погрешности измерения массового расхода жидкости ±0,05 %). |
| Методика поверки | Поверка проводится по МП.МН 931-2001 (изменения №1-5). |
| Признание поверки | Первичная при выпуске из производства: фирма "Endress+Hauser Flowtec AG", Швейцария (аттестат аккредитации поверочной лаборатории - №BY/112 02.3.0.0053, срок действия аттестата - до 24.07.2020, шифр поверительного клейма - 053) с учетом Соглашения о признании первичной поверки между Госстандартом и фирмой "Endress+Hauser AG", Швейцария. Периодическая (для метрологически не обеспеченных расходомеров): фирма "Endress+Hauser Flowtec AG", Швейцария или в иных поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь или в поверочных лабораториях представителями юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 0182 16 [2018-01-15]
rb-03-07-0182-16_2018-01-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0182 16 [2009-03-19]
rb-03-07-0182-16_2009-03-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0182 16 [2018-03-02]
rb-03-07-0182-16_2018-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0182 16 [2011-10-31]
rb-03-07-0182-16_2011-10-31.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры кориолисовые массовые PROMASS (далее - расходомеры) предназначены для измерения массового/объемного расхода (массы/объема) жидкостей и газов, плотности жидкостей, а также для измерения объема безводного спирта в водноспиртовом растворе приведенного к 20 °C.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности, в том числе для коммерческого учета.
Описание
Принцип действия расходомеров основан на физическом воздействии сил Кориолиса, возникающих при одновременном поступательном и вращательном движениях измеряемой среды в механической колебательной системе измерительных труб. Резонансная частота колебательной системы пропорциональна плотности измеряемой среды. Сдвиг фаз колебаний в различных частях колебательной системы зависит от массового расхода измеряемой среды.
Первичным измерительным элементом являются две трубы (исполнения первичного преобразователя Е, F, Н, G, Q), одна труба (исполнения первичного преобразователя А, I, Р, S) или четыре трубы (исполнение первичного преобразователя X), колеблющиеся с определенной резонансной частотой. При прохождении измеряемой среды через измерительную трубу (трубы) происходят изменения фазы и частоты колебаний трубы (труб), которые измеряются чувствительными электромагнитными элементами. Измеренный сигнал обрабатывается микропроцессором вторичного преобразователя (исполнения вторичного преобразователя 40, 80, 83, 84, 100, 200, 300, 500). В измерительную трубу (трубы) встроен платиновый термопреобразователь, который измеряет температуру измеряемой среды. Измеренное значение температуры используется для компенсации температурных эффектов колебательной системы и вычисления концентрации или других характеристик измеряемой среды, зависящих от температуры.
Расходомеры с исполнением вторичных преобразователей 83, 300иметь встроенный прикладной пакет для измерения концентрации (анал^^юё^жидаости). Основываясь на измеренных значениях плотности и температуры и^1^ряемоойсхреды, используя справочные соотношения плотность - температура - концентрация, микропроцессор вторичного преобразователя определяет концентрацию вещества, в том числе концентрацию безводного спирта в водно-спиртовой смеси. Объем безводного спирта вычисляется как произведение концентрации и объема водно-спиртовой смеси.
Расходомеры с исполнением вторичных преобразователей 300, 500 могут иметь встроенный прикладной пакет для корректировки измеренных значений при измерении углеводородов в соответствии с нормами API MPMS с использованием стандартных таблиц приведения.
Расходомеры имеют встроенные функции самодиагностики, позволяющие контролировать технические параметры работы.
Расходомеры с исполнением вторичных преобразователей 100, 200, 300, 500 могут иметь встроенную технологию HeartBeat, позволяющую производить контроль технических и метрологических параметров расходомеров по месту их установки.
Измеренные значения могут отображаться на встроенном цифровом дисплее или предаваться через аналоговые или цифровые выходы. В зависимости от заказа, расходомеры могут иметь встроенный цифровой дисплей, аналоговые (аналоговый сигнал силы постоянного тока 0/4 - 20 мА, частотно - импульсный сигнал) и цифровые сигналы (PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RS485, HART, Ethernet/IP, PROFINET). Для регистрации результатов измерений массы и объема расходомеры могут иметь от одного до трех независимых накопительных счетчиков. Расходомеры имеют съемный модуль T-DAT, который обеспечивает некорректируемую постоянную регистрацию и энергонезависимое долговременное хранение конечных значений накопительных счетчиков, конфигураций настройки прибора, ошибок в работе. В качестве опции расходомеры могут иметь архив измеренных значений емкостью до 1000 значений.
Расходомеры выпускают в обычном, взрывозащищенном, компактном и раздельном исполнениях. Расходомеры могут выпускаться в гигиеническом исполнении, предназначенном для использования в пищевой промышленности.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

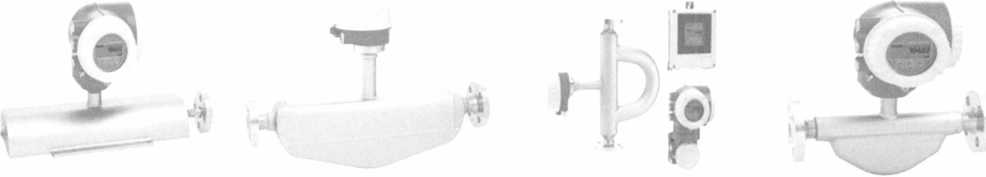

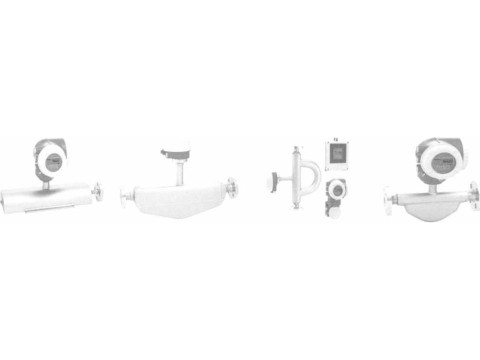

Внешний вид расходомеров в зависимости от исполнения первичного преобразователя представлен на рисунке 1.
Исполнение А Исполнение Н Исполнение Q Исполнение Е
Исполнение Р Исполнение I Исполнение F Исполнение G
Исполнение О Исполнение X Исполнение^
Рисунок 1 - Внешний вид расходомеров кориолисовых массовых PROMASSJ.
। I!
V Лист 2 Листов 7
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики расходомеров представлены в таблицах 1-6.
Таблица 1
|
Наименование характеристики 1 Номинальный диаметр условного прохода, DN |
Значения | ||||||||||
|
Исполнение расходомера | |||||||||||
|
Н от 8 до 50 |
p от 8 до 50 |
S от 8 до 50 |
G от 8 до 25 |
I от 8 до 80 |
Е от 8 до 80 |
О от 8 до 150 |
X от 300 до 400 |
А от 1 до 4 |
F от 8 до 250 |
Q от 25 до 100 | |
|
2 Диапазоны измерений массового расхода жидкости |
указаны в таблице 2 | ||||||||||
|
3 Пределы допускаемой погрешности расходомера при измерении расхода |
указаны в таблице 3 | ||||||||||
|
Циапазон измерения плотности, кг/м3 |
от 0 до 2000 | ||||||||||
|
4 Пределы допускаемой погрешности расходомера при измерении плотности |
указаны в таблице 5 | ||||||||||
|
5 Пределы погрешности эасходомера при измерении эбъема безводного спирта в водно-спиртовом растворе1) |
— |
указаны в таблице 6 | |||||||||
|
3 Диапазон температур окружающей среды, °C |
от - 40 до 60; с исполнением вторичного преобразователя 300 и 500: от - 40 до 80 |
от -40 до 60 | |||||||||
|
7 Верхний предел диапазона температур измеряемой среды, °C |
205 |
205 |
150 |
150 |
150 |
150 |
205 |
180 |
205 |
350 |
205 |
|
3 Нижний предел диапазона температур измеряемой среды, °C |
-50 |
-50 |
-50 |
-50 |
-50 |
-40 |
-40 |
-50 |
-50 |
-196 |
-196 |
|
9 Максимальное давление измеряемой среды, МПа |
4 |
4 |
4 |
35 |
10 |
10 |
25 |
10 |
4 |
10 |
10 |
|
10 Диапазон плотности измеряемой среды, кг/м3 |
от 0 до 5000 | ||||||||||
|
11 Степень защиты оболочки по ГОСТ 14254-96 |
IP66/67 (опциональноIP69) | ||||||||||
|
12 Параметры выходов: - токовый 4-20 HART, мА - импульсный, Гц - цифровые |
от 0/4 до 20 от Одо 1250/12500 PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RS485, Ethernet/IP, PROFINET | ||||||||||
|
'> при 20 °C | |||||||||||
Таблица 2
|
Диаметр условного прохода расходомера DN |
Диапазон измерения массового расхода жидкости, кг/ч | ||
|
Исполнение первичного преобразователя | |||
|
базовое |
полнопроходное |
исполнение Q | |
|
1 |
2 |
3 |
4 |
|
1 |
от 0 до 20 |
— |
— |
|
2 |
от 0 до 100 |
— |
— |
|
4 |
от 0 до 450 |
— |
— |
|
1 |
2 |
3 |
4 |
|
8 |
от 0 до 2000 |
— |
— |
|
15 |
от 0 до 6500 |
от 0 до 18000 |
— |
|
25 |
от 0 до 18000 |
от 0 до 45000 |
от 0 до 20000 |
|
40 |
от 0 до 45000 |
от 0 до 70000 |
— |
|
50 |
от 0 до 70000 |
от 0 до 180000 |
80000 |
|
80 |
от 0 до 180000 |
— |
/Й^Йп4о^00000 |
е лГ'.
|
1 |
2 |
3 |
4 |
|
100 |
от 0 до 350000 |
— |
от 0 до 550000 |
|
150 |
от 0 до 800000 |
— |
— |
|
250 |
от 0 до 2200000 |
— |
— |
|
300 |
от Одо 4100000 |
— |
— |
|
350 |
от 0 до 4100000 |
— |
— |
|
400 |
от Одо 4100000 |
— |
— |
Таблица 3
|
Исполнение расходомера |
Пределы допускаемой основной относительной погрешности расходомера при измерении 2> 3) |
Пределы допускаемой дополнительной приведенной погрешности расходомера вызванной отклонением температуры от температуры калибровки нулевой точки при измерении расхода, %/°С | ||
|
массового расхода и массы жидкости, % |
объемного расхода и объема жидкости, % |
массового расхода и массы газа, % | ||
|
Q300, Q500 |
0,10 (0,051>) |
0,10 |
0,35 |
0,00015 |
|
F300, F500, 0300, 0500, Х300, Х500; 83F; 830; 84F; 840; F100; 0100 |
0,10 (0,051>) |
0,10 |
0,35 |
0,0002 |
|
F300, F500 (низкотемпературное исполнение) |
0,35 |
— |
— |
0,0002 |
|
АЗОО, А500, Н300, Н500, I300, I500; 83А; 83I; 83Н; 83S; 83Р; 84А; 84Н; 1100; А100; Н100 |
0,10 |
0,10 |
0,50 |
0,0002 |
|
Е300, Е500 |
0,15 (0,101>) |
0,15 |
0,75 |
0,0002 |
|
Р300, Р500, S300, S500 |
0,1 |
— |
— |
0,0002 |
|
80А; 80I; 80Н; 80S; 80Р |
0,15 |
0,15 |
0,50 |
0,0002 |
|
40Е |
0,50 |
0,50 |
1,00 |
0,0003 |
|
80Е |
0,20 |
0,20 |
0,75 |
0,0002 |
|
83Е |
0,15 (0,101>) |
0,15 |
0,75 |
0,0002 |
|
80F |
0,15 (0,101>) |
0,15 (0,101>) |
0,35 |
0,0002 |
|
83Х; 84Х |
0,05 |
0,10 |
0,35 |
0,0002 |
|
Е200 |
0,25 |
0,25 |
0,75 |
0,0002 |
|
Е100; G100 |
0,15 |
0,15 |
0,75 |
0,0002 |
|
Р100; S100 |
0,10 |
0,10 |
— |
0,0002 |
|
F200 |
0,10 |
0,10 |
0,35 |
0,0002 |
1) по заказу
2> указанные значения пределов допускаемой погрешности расходомера применимы для линейного участка диапазона измерения расхода, нижний предел которого рассчитывается по формуле: Олин = (Zo/3)-100, где Zo - нестабильность нулевой точки указанная в таблице 4,5- пределы допускаемой погрешности расходомера указанные выше.
3) значение пределов допускаемой погрешности расходомера для нелинейного участка диапазона измерения расхода, рассчитываются по формуле: 5 =(Zo/Qh3m)-1OO %, где Zo - нестабильность нулевой точки указанная в таблице 4, ОИЗм - измеряемое значение расхода.
Таблица 4
|
Диаметр условного |
Нестабильность нулевой точки Zo для исполнения первичного преобразователя, кг/ч | ||||||
|
прохода расходомера (DN) |
F1>, X, А |
Е2>, Р, S, G |
н, О |
I |
Q |
Е200 |
F200 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1 |
0,001 |
— |
— |
— |
— |
— |
— |
|
2 |
0,005 |
— |
— |
— |
— |
— |
— |
|
4 |
0,0225 |
— |
— |
— |
— |
— |
— |
|
8 |
0,03 |
0,2 |
0,4 |
0,15 |
— |
0,24 |
0,180 |
|
15 |
0,2 |
0,65 |
0,65 |
0,488 |
—. |
0,78 |
0,585 |
|
25 |
0,54 |
1,8 |
1,8 |
1,35 |
0,36 |
2,16 |
1,62 |
|
40 |
2,25 |
4,5 |
9 |
3,375 |
— |
5,40 |
4,05 |
|
50 |
3,5 |
7 |
14 |
5,25 |
1,8 |
8,40 |
6,30 |
|
80 |
9,0 |
18 |
9 |
13,5 |
5,4 |
— |
16,2 |
|
100 |
14,0 |
— |
14 |
— |
11,5 |
— |
— |
|
150 |
32,0 |
— |
32 |
— |
— л. |
— | |
|
250 |
88,0 |
— |
— |
— |
яу |
ЧлГьЧА |
— |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
300 |
137,0 |
—* |
— |
— |
— |
— |
— |
|
350 |
137,0 |
—" |
— |
— |
— |
— | |
|
400 |
137,0 |
— |
— |
— |
— |
— |
— |
|
1) кроме исполнения расходомера F200 2) кроме исполнения расходомера Е200 | |||||||
Таблица 5
|
Исполнение первичного преобразователя |
Пределы допускаемой основной погрешности расходомера при измерении плотности, кг/м3 |
Диапазон температур специальной калибровки плотности °C |
Пределы допускаемой дополнительной погрешности расходомера, вызванной отклонением температуры от температуры калибровки плотности при измерении плотности, кг/м3/°С | ||
|
воды в диапазоне температур от 15 до 45 °C |
стандартная калибровка плотности |
расходомер с опцией "специальная калибровка плотности" | |||
|
А |
0,5 |
20 |
2 |
от 5 до 80 |
0,05 |
|
Н |
0,5 |
20 |
2 |
от 10 до 80 |
0,05 |
|
Е1* |
0,5 |
20 |
— |
— |
0,10 |
|
F, О,Х |
0,5 |
10 |
1 |
от 5 до 80 |
0,05 |
|
I |
0,5 |
20 |
4 |
от 10 до 80 |
0,1 |
|
Р, s |
0,5 |
10 |
2 |
от 10 до 80 |
0,1 |
|
Q |
0,2 |
— |
0,2 |
от 20 до 60 |
0,015 |
|
G |
0,5 |
20 |
— |
— |
0,1 |
|
1) кроме исполнения расходомера 40Е | |||||
Таблица 6
|
Характеристика |
Значение |
|
расходомер кориолисовый массовый PROMASS исполнение 83F | |
|
Пределы допускаемой относительной погрешности измерения объема безводного спирта1* в водно-спиртовом растворе, %, при температуре водно-спиртового раствора от 15 °C до 25 °C в диапазоне концентраций безводного спирта в водно-спиртовом растворе: - от 92 % до 98 % - от 86 % до 93 % |
±0,5 ±0,5 |
|
расходомер кориолисовый массовый PROMASS исполнений F300, F500 | |
|
Пределы допускаемой относительной погрешности измерения объема безводного спирта1* в водно-спиртовом растворе, %, при температуре водно-спиртового раствора от 5 °C до 25 °C в диапазоне концентраций безводного спирта в водно-спиртовом растворе: - от 86 % до 98 % - от 60 % до 86 % |
±0,4 ±0,5 |
|
расходомер кориолисовый массовый PROMASS исполнений Q300, Q500 | |
|
Пределы допускаемой относительной погрешности измерения объема безводного спирта1* в водно-спиртовом растворе, %, при температуре водно-спиртового раствора от 5 °C до 25 °C в диапазоне концентраций безводного спирта в водно-спиртовом растворе: - от 86 % до 98 % - от 40 % до 86 % |
±0,3 ±0,5 |
|
’> при 20 °C | |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки расходомеров представлен в таблице 6.
|
1 |
2 |
|
Дополнительные принадлежности в соответствии с заказом |
1 комплект |
|
Компакт диск с эксплуатационной документацией |
1 шт. |
|
Протокол выходного контроля |
1 шт. |
|
Дополнительная документация для приборов с взрывозащитой |
1 комплект |
Технические документы
Документация фирмы "Endress + Hauser Flowtec AG", Германия.
МП. МН 931-2001 "Массовый расходомер Promass. Методика поверки"
Заключение
Расходомеры кориолисовые массовые PROMASS соответствуют требованиям документации фирмы "Endress + Hauser Flowtec AG", Швейцария, требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификаты соответствия № RU С-СН.ГБ05.В.00042 от 24.06.2013, № RU С-СН.ГБ05.В.00574 от 29.05.2014, № RU С-СН.ГБ05.В.00650 от 25.07.2014, RU С-СН.АА87.В.00555 от 31.03.2017, выданные НАНИО "Центр по сертификации взрывозащищенного и рудничного оборудования"), требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии выданная ООО "Эндресс+Хаузер" (Россия), регистрационный номер ТС № RU Д-СН.АП32.В.05672 от 06.08.2015), требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии выданная ООО "Эндресс+Хаузер" (Россия), регистрационный номер ТС № RU Д-СН.МЮ62.В.02333 от 19.08.2015).
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиченский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
