Счетчики электромагнитные ВИРС-М

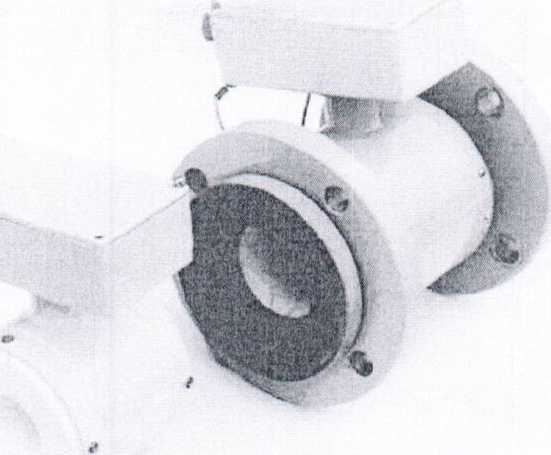

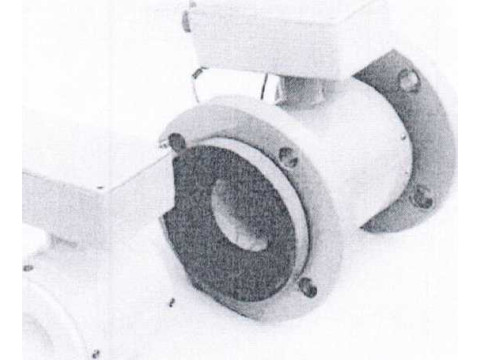

Счетчики электромагнитные ВИРС-М (Фото 2)

Номер в ГРСИ РФ:	РБ 03 07 6017 16
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Производитель / заявитель:	ООО "ВОГЕЗЭНЕРГО", г. Минск

Скачать

	Описание типа РБ 03 07 6017 16 [2016-10-28] rb-03-07-6017-16_2016-10-28.pdf	Скачать
	Описание типа РБ 03 07 6017 16 [2020-06-11] rb-03-07-6017-16_2020-06-11.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Счетчики электромагнитные ВИРС-М (далее по тексту - счетчики), предназначены для измерения, индицирования и преобразования объемного расхода и объема жидкости, протекающей в трубопроводе, в унифицированный импульсный выходной электрический сигнал.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 6017 16
Наименование	Счетчики электромагнитные ВИРС-М
Год регистрации	2016
Номер сертификата	10438
Дата регистрации	2016-05-31
Срок действия	2021-05-31
Получатель сертификата	ООО "ВОГЕЗЭНЕРГО", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ООО "ВОГЕЗЭНЕРГО"

Адрес: ул. Бородинская, 2Д, г. Минск

Контакты: +375-17-239-21-71 / vogez-gk@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки	24/48 мес.
Методика поверки	Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2619-2016 (изменение №1).

Поверители

Скачать

	Описание типа РБ 03 07 6017 16 [2016-10-28] rb-03-07-6017-16_2016-10-28.pdf	Скачать
	Описание типа РБ 03 07 6017 16 [2020-06-11] rb-03-07-6017-16_2020-06-11.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Заключение

Назначение

Область применения счетчиков: в узлах технического и коммерческого учета воды, на источниках теплоты, предприятиях тепловых сетей, тепловых пунктах, очистных сооружениях, канализационно-насосных станциях, технологических линиях химических, нефтехимических производств, объектах промышленного, коммунального и бытового назначения, в составе теплосчетчиков и счетчиков воды.

Описание

Принцип измерения основан на явлении электромагнитной индукции - при прохождении электропроводящей жидкости через магнитное поле, в ней, как в движущемся проводнике наводится ЭДС, пропорциональная средней по сечению скорости потока, то есть, расходу. ЭДС наводится между двумя электродами, расположенными диаметрально противоположно в поперечном сечении трубы первичного счетчика. ЭДС от электродов подается на вход электронного блока, усиливается, обрабатывается и преобразуется в выходные частотный, импульсный и(или) токовый выходные сигналы.

Счетчики могут использоваться для измерения параметров горячей и холодной воды, теплоносителя, сточных вод, в т.ч. акустически непрозрачных с содержанием примесей, технологических жидкостей не вызывающих коррозию частей счетчиков.

Внешний вид счетчика приведен на рисунке 1.

Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам счетчика приведена в приложении А.

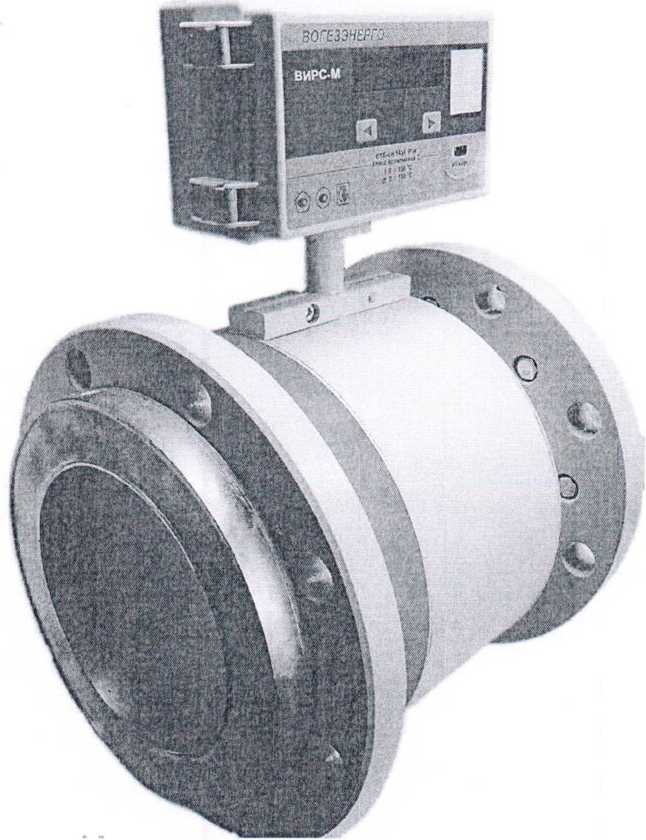

Рисунок 1 - Внешний вид счетчика электромагнитного БИРС- М

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Фланцевые соединения (DN) счетчика, мм,......

ОТ 15 ДО 200

от G74 В до G2 В

не более 2,5 от 10'2до102

(24 ± 5)

Пассивный (открытый сток) либо активный с напряжением высокого уровня импульса до 3,5 В, низкого - от 0 до 0,5 В

Резьбовые соединения счетчика....................

Давление измеряемой среды, МПа,.....................

Весовой коэффициент импульса Kv, л/имп.............

Напряжение питания постоянного тока от внешнего источника, В,

Напряжение питания от источника переменного тока В,

Тип импульсного выходного сигнала счетчика

Счетчики по своим техническим характеристикам подразделяются на серии, представленные в таблице 1:

Таблица 1

Серия счетчика	Температура измеряемой среды, °C	Максимальное давление измеряемой среды, МПа
1000, 1000Р	от 0,1 до 130 (Т130)	1,6
2000, 1100, 2100	от 0,1 до 150	1,6
1300, 2300	от 0,1 до 90	2,5
1500, 2500	от 5 до 50	2,5

Диапазоны измерения расхода представлены в таблице 2 и 3. Таблица 2

Фланцевые соединения DN	Резьбовые соединения	По ГОСТ ISO 4064-1					Весовой коэффициент импульса, Kv л/имп
Фланцевые соединения DN	Резьбовые соединения	Минимальный расход Qi, м3/ч	Переходный расход Q2, м3/ч	Номинальный расход Qn, м3/ч	Постоянный расход Оз, м3/ч	Максимальный расход О4, м3/ч	Весовой коэффициент импульса, Kv л/имп
1	2	3	4	5	6	7	8
Серия 1000 Р
15	G% В	0,007875	0,0126	4,42	6,3	7,875	0,01; 0,1; 1,0;
20	G3/4 в	0,007875	0,0126	4,42	6,3	7,875
25	G1 В	0,01250	0,02	7,0	10	12,50
32	G1/2 В	0,03125	0,05	17,5	25	31,25
40	G2 В	0,050	0,08	28,0	40	50,0
50	-	0,050	0,08	28,0	40	50,0	0,1; 1,0; 10,0;
65	-	0,125	0,20	70,0	100	125,0
80		0,125	0,20	70,0	100	125,0
100		0,20	0,32	112,0	160	200,0
125	-	0,50	0,80	280,0	400	500,0	1,0; 10,0; 100
150	-	0,50	0,80	280,0	400	500,0
200	-	0,7875	1,26	441,0	630	787,5

Продолжение таблицы 2

1	2	3	4	5		6	7	8
Серия 1000
15	G% В	0,01575	0,0252	4,41		6,3	7,875	0,01; 0,1; 1,0;
20	G1 В	0,01575	0,0252	4,41		6,3	7,875
25	gv/4 В	0,025	0,040	7,0		10	12,5
32	G1% В	0,040	0,064	11,2		16	20,0
40	G2 В	0,0625	0,10	17,5		25	31,25
50	-	0,10	0,16	28,0		40	50,0	0,1; 1,0; 10,0;
65	-	0,1575	0,252	44,1		63	78,75
80	-	0,25	0,40	70,0		100	125,0
100	-	0,40	0,64	112,0		160	200,0
125	-	0,625	1,00	175,0		250	312,5	1,0; 10,0; 100
150	-	1,00	1,60	280,0		400	500,0
200	-	1,575	2,52	441,0		630	787,5
Серия 1100
15	G74 В	0,0315	0,050	4,41		6,3	7,875	0,01; 0,1; 1,0;
20	G1 В	0,0315	0,050	4,41		6,3	7,875
25	G1% В	0,050	0,08	7,0		10	12,5
32	G11/2 В	0,08	0,128	11,2		16	20,0
40	G2 В	0,125	0,20	17,5		25	31,25
50	-	0,20	0,32	28,0		40	50,0	0,1; 1,0; 10,0;
65	-	0,315	0,50	44,1		63	78,75
80	-	0,50	0,8	70,0		100	125,0
100	-	0,80	1,28	112,0		160	200,0
125	-	1,25	2,00	175,0		250	312,5	1,0; 10,0; 100
150	-	2,00	3,20	280,0		400	500,0
200	-	3,15	5,04	441,0		630	787,5
Cef				)ия 1300
15	G% В	0,07875	0,126	4,41	6,3		7,875	0,01; 0,1; 1,0;
20	G1 В	0,07875	0,126	4,41	6,3		7,875
25	G11/4 В	0,125	0,20	7,0	10		12,5
32	G11/2 В	0,20	0,32	11,2	16		20,0
40	G2 В	0,3125	0,50	17,5	25		31,25
50	-	0,50	0,80	28,0	40		50,0	0,1; 1,0; 10,0;
65	-	0,7875	1,26	44,1	63		78,75
80	-	1,25	2,0	70,0	100		125,0
100	-	2,0	3,2	112,0	160		200,0
125	-	3,125	5,0	175,0	250		312,5	1,0; 10,0; 100
150	-	5,0	8,0	280,0	400		500,0
200	-	7,875	12,6	441,0	630		787,5
Cef				>ия 1500
15	G3/4 В	0,315	0,5	4,41		6,3	7,875	0,01; 0,1; 1,0;
20	G1 В	0,315	0,5	4,41		6,3	7,875
25	G11/4 В	0,5	0,8	7,0		10	12,5
32	G11/2 В	0,8	1,28	11,2		16	20,0
40	G2 В	1,25	2,0	17,5		25	31,25
50	-	2,0	3,2	28,0		40	50,0	0,1; 1,0; 10,0;
65	-	3,15	5,0	44,1		63	78,75
80	-	5,0	8	70,0		100	125,0
100	-	8	12,8	112,0		160	200,0
125	-	12,5	20,0	175,0		250	312,5 /
150	-	20,0	32,0	280,0		400	500,0#/
200	-	31,5	50,4	441,0		630	787,5'( (г

п й п \

Лист 4 ИЗ 9 ; < _ <

Таблица 3

Фланцевые соединения DN	Резьбовые соединения	ГОСТ Е		XI 1434-1		Весовой коэффициент импульса, Kv л/имп
Фланцевые соединения DN	Резьбовые соединения	Минимальный расход pi, м3/ч	Переходный расход qt, м3/ч	Постоянный расход qP, м3/ч	Максимальный расход Яз, м3/ч	Весовой коэффициент импульса, Kv л/имп
1	2	3	4	5	6	7
Серия 2000
15	G74 В	0,013	0,25	3,2	6,3	0,01; 0,1; 1,0;
20	G1 В	0,020	0,40	5,0	10
25	G1% В	0,03	0,64	8,0	16
32	G1% В	0,050	1,0	12,5	25
40	G2 В	0,08	1,6	20,0	40
50	-	0,13	2,5	31,5	63	0,1; 1,0; 10,0;
65	-	0,20	4,0	50,0	100
80	-	0,32	6,4	80,0	160
100	-	0,50	10	125,0	250
125	-	0,8	16	200,0	400	1,0; 10,0; 100
150	-	1,3	25	315,0	630
200	-	1,3	25	315,0	630
Серия 210				0
15	G3/ В	0,025	0,25	2,5	6,3	0,01; 0,1; 1,0;
20	G1 В	0,040	0,40	4,0	10
25	G1% В	0,064	0,64	6,4	16
32	G11/2 В	0,10	1,0	10,0	25
40	G2 В	0,16	1,6	16,0	40
50	-	0,25	2,5	25,2	63	0,1; 1,0; 10,0;
65	-	0,40	4,0	40,0	100
80	-	0,64	6,4	64,0	160
100	-	1,0	10	100,0	250
125	-	1,6	16	160,0	400	1,0; 10,0; 100
150	-	2,5	25	252,0	630
200	-	2,5	25	252,0	630
Серия 2300
15	G% В	0,063	0,25	3,2	6,3	0,01; 0,1; 1,0;
20	G1 В	0,10	0,40	5,0	10
25	G1% В	0,16	0,64	8,0	16
32	G11/2 В	0,25	1,0	12,5	25
40	G2 В	0,40	1,6	20,0	40
50	-	0,63	2,5	31,5	63	0,1; 1,0; 10,0;
65	-	1,0	4,0	50,0	100
80	-	1,6	6,4	80,0	160
100	-	2,5	10	125,0	250
125	-	4,0	16	200,0	400	1,0; 10,0; 100
150	-	6,3	25	315,0	630
200	-	6,3	25	315,0	630

Тссударс-венный реестр) I средств измерений / \ Республики Беларусь / \Для документов/

Окончание таблицы 3

1	2	3	4	5	6	7
Серия 2500
15	G3/< В	0,25	-	2,5	6,3	0,01; 0,1; 1,0;
20	G1 В	0,40	-	4,0	10
25	G1% В	0,64	-	6,4	16
32	G11/2 В	1,0	-	10,0	25
40	G2 В	1,6	-	16,0	40
50	-	2,5	-	25,2	63	0,1; 1,0; 10,0;
65	-	4,0	-	40,0	100
80	-	6,4	-	64,0	160
100	-	10	-	100,0	250
125	-	16	-	160,0	400	1,0; 10,0; 100
150	-	25	-	252,0	630
200	-	25	-	252,0	630

Пределы допускаемой относительной погрешности при измерении расхода указаны в таблице 4.

Таблица 4

Серия счетчика	Диапазон измерения расхода	Пределы допускаемой относительной погрешности, 5f, %
1000 1000Р	Q 2 — Q — Од	±2 (для t < 30 °C) ±3 (для t > 30 °C)	По ГОСТ ISO 4064-1
1000 1000Р	Qi £ Q < Q2	±5	По ГОСТ ISO 4064-1
1100	Q2^ Q О4	±1 (для t < 30 °C) ±2 (для t > 30 °C)	По ТУ BY 101138220.016-2016
1100	Qi < О < Q2	±3,5
1300	Q 2 Q О4	±0,5
1300	Q1 О < Q2	± 1,0
1500	Q 1 < Q < О4	±0,25
2000	q t q As	±2	По ГОСТ EN 1434-1
2000	сг V сг VI сг	±(2 + 0,02 qp/q), но не более ±5 %
2100	q t q qs	± 1
2100	q i q < qt	±(1 +0,01 qp/q) но не более ±5 %
2300	qt q qs	±0,5	По ТУ BY 101138220.016-2016
2300	q i q < qt	± (0,5 + 0,005 qD /q)
2500	q i q < qs	±0,25

Время установления рабочего режима, мин, не более

Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1-2018 и

ГОСТ ISO 4064-1-2017

Класс устойчивости к электромагнитным возмущениям по ГОСТ ISO 4064-1-2017 Е1

Исполнение по устойчивости к воздействию синусоидальных вибраций высокой частоты по ГОСТ 12997-84

Степень защиты оболочек по ГОСТ 14254 -2015 ................... IP65 (IP67)

Климатические условия при эксплуатации:

- температура окружающей среды, °C............................... от минус 25 до плюс 55

- относительная влажность окружающего воздуха, %,(95 ± 3), при температуре 35 °C

- атмосферное давление, кПа,................................................... от 84,0 до 106,7

Климатические условия при транспортировании:

- температура окружающей среды, °C,............................... от минус 25 до плюс 55

- относительная влажность окружающего воздуха, %,(95 ± 3), при температуре 35 °C Масса , кг, не более............................................. от 2 до 48 (в зависимости от DN)

Средний срок службы, лет, не менее................................................................ 12

Средняя наработка на отказ, ч, не менее...................................................... 75000

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель электронного блока счетчика методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки счетчика указан в таблице 5.

Таблица 5

Наименование и условное обозначение	Количество
Счетчик электромагнитный ВИРС-М	1
Паспорт " Счетчик электромагнитный ВИРС-М"	1
Руководство по эксплуатации «Счетчик электромагнитный ВИРС-М»	1
Упаковка	1
Методика поверки (поставляется по требованию заказчика)	1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 101138220.016-2016 “Счетчики электромагнитные БИРС- М. Технические условия’’.

ГОСТ 12997-84 “Изделия ГСП. Общие технические условия”.

ГОСТ Р 52931-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.

ГОСТ EN 1434-1 - 2018 “Теплосчетчики. Часть 1. Общие требования”.

ГОСТ ISO 4064-1 - 2017 “Счетчики холодной питьевой воды и горячей воды. Часть 1.

Метрологические и технические требования”.

МРБ МП. 2619 - 2016 ” Счетчики электромагнитные БИРС- М. Методика поверки".

ТР ТС 004/2011 О безопасности низковольтного оборудования.

ТР ТС 020/2011 Электромагнитная совместимость технических средств.

Заключение

Счетчики электромагнитные ВИРС-М соответствуют требованиям ТУ BY 101138220.016-2016, ГОСТ 12997-84, ГОСТ Р 52931-2008, ГОСТ EN 1434-1-2018, ГОСТ ISO 4064-1- 2017, ТР ТС 004/2011, ТР ТС 020/2011 (регистрационный номер декларации соответствия ТС BY/112 11.01.ТР004 003 17162, действительна по 24.05.2021)

Межповерочный интервал - не более 48 месяцев (при выпуске из производства в случае использования в составе теплосчетчиков); не более 24 месяцев (при эксплуатации в случае использования в составе теплосчетчиков); не более 24 месяцев (при использовании в качестве самостоятельного средства измерения);

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев (при выпуске из производства в случае использования в составе теплосчетчиков); не более 24 месяцев (при эксплуатации в случае использования в составе теплосчетчиков); не более 24 месяцев (при использовании в качестве самостоятельного средства измерения).

Научно-исследовательский

центр испытаний средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93,

тел. + 375-17-334-98-13.

Аттестат аккредитации № BY/112 1.0025.
