Счетчики воды крыльчатые СВК-15
| Номер в ГРСИ РФ: | РБ 03 07 0707 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО «ПремексБел», г. Минск |
|
Описание типа РБ 03 07 0707 16 [2010-04-29]
rb-03-07-0707-16_2010-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0707 16 [2017-06-07]
rb-03-07-0707-16_2017-06-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0707 16 [2016-09-19]
rb-03-07-0707-16_2016-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0707 16 [2017-11-10]
rb-03-07-0707-16_2017-11-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0707 16 [2006-08-16]
rb-03-07-0707-16_2006-08-16.pdf
|
Скачать |
Счетчики воды крыльчатые СВК-15 (далее - счетчики) предназначены для измерения объема воды, в том числе питьевой воды по СанПиН № 10-124 РБ-99, протекающей при температуре воды от 0,1 до 30 °C, и объема воды в системах горячего водоснабжения, протекающей при температуре до 90 °C, с максимально допускаемым рабочим давлением 1,0 МПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0707 16 |
| Наименование | Счетчики воды крыльчатые СВК-15 |
| Год регистрации | 2016 |
| Номер сертификата | 10446 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2021-05-31 |
| Получатель сертификата | ООО "Премекс Бел", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "ПремексБел"
Адрес: пер. Козлова, 7а, помещение 8, 220038, г. Минск
Контакты: (017) 299-55-24 / (017) 299-54-52 / premexbel@hotmal.com
Поверка
| Межповерочный интервал / Периодичность поверки | 60 мес. |
| Методика поверки | Поверка проводится по СТБ 8046-2015. |
Поверители
Скачать
|
Описание типа РБ 03 07 0707 16 [2010-04-29]
rb-03-07-0707-16_2010-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0707 16 [2017-06-07]
rb-03-07-0707-16_2017-06-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0707 16 [2016-09-19]
rb-03-07-0707-16_2016-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0707 16 [2017-11-10]
rb-03-07-0707-16_2017-11-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0707 16 [2006-08-16]
rb-03-07-0707-16_2006-08-16.pdf
|
Скачать |
Описание типа
Назначение
Счетчики воды крыльчатые СВК-15 (далее - счетчики) предназначены для измерения объема воды, в том числе питьевой воды по СанПиН № 10-124 РБ-99, протекающей при температуре воды от 0,1 до 30 °C, и объема воды в системах горячего водоснабжения, протекающей при температуре до 90 °C, с максимально допускаемым рабочим давлением 1,0 МПа.
Область применения - в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства.
Описание
Принцип действия счетчиков заключается в преобразовании числа оборотов вращающейся под действием воды крыльчатки в значение объема воды, протекающей через счетчик. Поток воды через входной патрубок и сетчатый фильтр поступает в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду (сухоходный механизм). Вращение крыльчатки через магнитную муфту передается на редуктор отсчетного механизма, который преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Роликовое отсчетное устройство содержит пять оцифрованных барабанчиков для указания целых значений объема в м3 с цифрами черного цвета и три барабанчика с цифрами красного цвета для индикации долей кубического метра. Кроме того, на циферблате счетного механизма имеется одна круговая шкала, позволяющая регистрировать объем до 99999,999 м3. Счетный механизм имеет также стрелочный указатель с ценой деления 0,0001 м3.
Счетчик имеет сигнальную звездочку, которая используется для определения порога чувствительности и для автоматического съема показаний при поверке на поверочных проливных установках.
Корпус счетчиков имеет входные и выходные патрубки с резьбой для крепления к трубопроводу.
Счетчики изготавливаются следующих исполнений:
- СВКХ-15, СВКГ-15, СВКХ-15к, СВКГ-15к - счетчики крыльчатые холодной питьевой и горячей воды соответственно, с металлическим корпусом номинальным диаметром DN 15, с защитой от воздействия статического магнитного поля напряженностью до 100 кА/м в соответствии с СТБ ISO 4064-1-2007;
- СВКХк-15, СВКГк-15 - счетчики крыльчатые холодной питьевой и горячей воды соответственно, с корпусом из композитного материала номинальным диаметром DN 15, с защитой от воздействия статического магнитного поля напряженностью до 100 кА/м в соответствии с СТБ ISO 4064-1-2007;
- СВКХм-15, СВКГм-15 - счетчики крыльчатые холодной питьевой и горячей воды соответственно, с металлическим корпусом номинальным диаметром DN 15, с защитой от воздействия статического магнитного поля напряженностью до 570 кА/м при постоянном расходе;
У счетчиков в исполнениях СВКХ-15, СВКГ-15, СВКХ-15к, СВКГ-15к, а также СВКХк-15, СВКГк-15 предусмотрена возможность установки различных модулей для передачи данных.
У счетчиков в исполнениях СВКХм-15, СВКГм-15 отсутствует возможность подключения модулей для передачи данных.
Счетчики в исполнениях СВКХ-15к, СВКГ-15к имеют вариант клеймения при помощи пломбировочного кольца и свинцовой (либо другой) пломбы.
Схема с указанием места клеймения счетчиков воды указана в приложении А к описанию типа.
Внешний вид счетчиков воды представлен на рисунке 1.

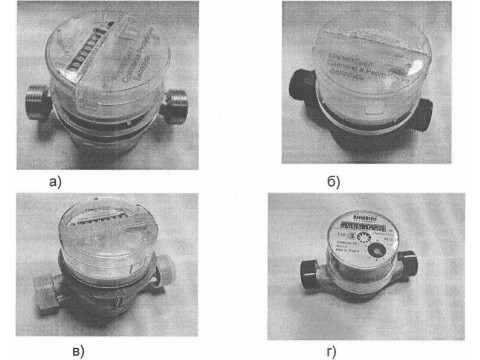

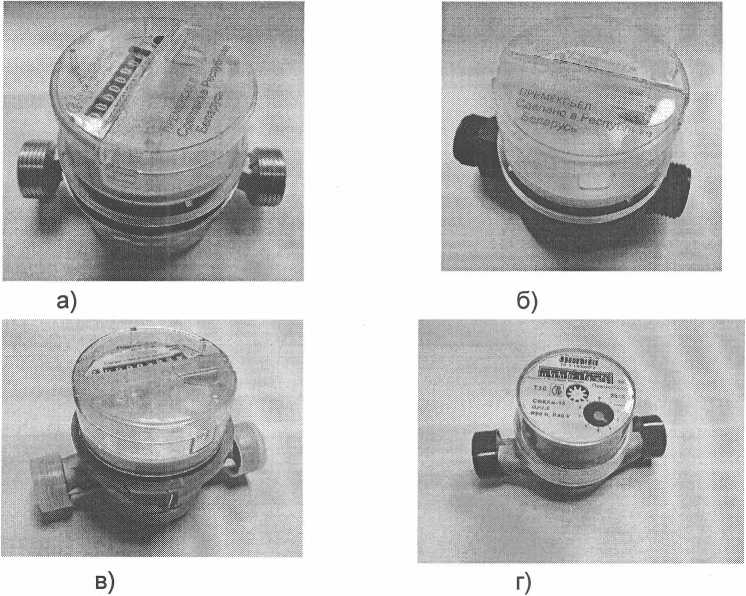

Рисунок 1
Счетчики воды крыльчатые СВК-15 (а - счетчики исполнения СВКХ-15, СВКГ-15, б-счетчики исполнения СВКХк-15, СВКГк-15; в-счетчики исполнения СВКХ-
15к, СВКГ-15к; г-счетчики исполнения СВКХм-15, СВКГм-15)
Лист 2 из 6
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Счетчики воды крыльчатые СВК-15 соответствуют СТБ ISO 4064-1-2007.
По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют группе исполнения В4 по ГОСТ 12997-84, но в диапазоне температур от 5°С до 55°С и относительной влажности 95 % при 40 °C.
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1
|
Наименование |
Значения | |||
|
1 |
2 | |||
|
Номинальный диаметр DN, мм |
15 | |||
|
Длина счетчика, мм |
110% | |||
|
Ширина, мм, не более |
70 | |||
|
Высота, мм, не более |
85 | |||
|
Номинальный размер резьбовых соединений |
G %» | |||
|
Рабочее положение счетчика |
вертикальное, горизонтальное |
горизонтальное | ||
|
Расходы, м3/ч, для рядов R (Оз/ Qi) по СТБ ISO 4064-1-2007: максимальный, Од постоянный, Оз переходный, Ог, минимальный, Qi |
R 40 |
R40 |
R80 |
R80 |
|
2,0 1,6 0,064 0,04 |
3,125 2,5 0,1 0,063 |
2,0 1,6 0,032 0,02 |
3,125 2,5 0,05 0,03 | |
|
Пределы допускаемой относительной погрешности счетчиков |
±2 % - в диапазоне расходов Qz^q^ Оч (при температуре воды до 30 °C вкл.); ±3 % - в диапазоне расходов Qz^q^ Оч (при температуре воды от 30 °C до 90 °C вкл.); ±5 % - в диапазоне расходов Qi £q< Q2. | |||
|
Класс потери давления по СТБ ISO 4064-1-2007 |
Др 63 | |||
|
Максимально допускаемое рабочее давление по СТБ ISO 4064-1-2007, МПа, (класс по давлению) |
1,0 (МАР 10) | |||
|
Класс чувствительности к профилю потока по СТБ ISO 4064-1-2007 - перед счетчиком - после счетчика |
ио D0 | |||
|
Температурный класс по СТБ ISO 4064-1-2007 - для счетчиков исполнений СВКХ-15, СВКХк-15, СВКХ-15к, СВКХм-15 -для счетчиков исполнений СВКГ-15, СВКГк-15, СВКГ-15к, СВКГм-15, |
ТЗО Т90 | |||
Продолжение таблицы 1
|
1 |
2 |
|
Масса, кг, не более |
0,57 (0,27 - для исполнений СВКХк-15, СВКГк-15) |
|
Температура окружающей среды, °C |
от 5 до 55 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
Знак утверждения типа средств измерений наносится на лицевую поверхность показывающего устройства счетного механизма счетчика и на паспорт печатным способом.
Комплектность
Комплект поставки счетчиков в соответствии с таблицей 2.
Таблица 2
|
Наименование |
Количество |
|
Счетчик воды крыльчатый СВК-15 |
1 шт. |
|
Паспорт |
1 экз. |
|
Гайка (по отдельному заказу) |
2 шт. |
|
Штуцер (по отдельному заказу) |
2 шт. |
|
Прокладка (по отдельному заказу) |
2 шт. |
|
Упаковка потребительская |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 374131339.001-98 "Счетчики воды крыльчатые СВК-15. Технические условия";
ГОСТ 12997 -84 “Изделия ГСП. Общие технические условия”;
СТБ ISO 4064-1-2007 “Измерение расхода воды в закрытых трубопроводах.
Счетчики холодной питьевой воды. Часть 1. Технические требования”;
СТБ ISO 4064-3-2007 “Измерение расхода воды в закрытых трубопроводах.
Счетчики холодной питьевой воды. Часть 3. Методы и средства испытаний”;
СТБ 8046-2015 "Счетчики холодной питьевой воды и горячей воды. Методика поверки".
Заключение
Счетчики воды крыльчатые СВК- 15 (исполнений СВКХ-15, СВКГ-15; СВКХк-15, СВКГк-15; СВКХ-15к, СВКГ-15к; СВКХм-15, СВКГм-15) соответствуют ТУ BY 374131339,001.001-98, СТБ ISO 4064-1-2007, СТБ ISO 4064 - 3 - 2007, ГОСТ 12997-84.
Межповерочный интервал - не более 60 месяцев.
