Расходомеры-счетчики электромагнитные ЭСКО РВ.08
| Номер в ГРСИ РФ: | РБ 03 07 2816 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ГП «Минсккоммунтеплосеть», г. Минск |
|
Описание типа РБ 03 07 2816 16 [2016-12-07]
rb-03-07-2816-16_2016-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2816 16 [2017-11-02]
rb-03-07-2816-16_2017-11-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2816 16 [2015-04-14]
rb-03-07-2816-16_2015-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2816 16 [2011-09-22]
rb-03-07-2816-16_2011-09-22.pdf
|
Скачать |
Расходомеры-счетчики электромагнитные ЭСКО РВ.08 (далее - расходомеры) предназначены для измерения объемного расхода и объема горячей и холодной воды, а также других жидких электропроводящих сред с электропроводностью не менее 0,02 См/м в трубопроводах диаметром условного прохода от 6 до 150 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2816 16 |
| Наименование | Расходомеры-счетчики электромагнитные ЭСКО РВ.08 |
| Год регистрации | 2016 |
| Номер сертификата | 10445 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2021-05-31 |
| Получатель сертификата | УП "Минсккоммунтеплосеть", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "Минсккоммунтеплосеть"
Адрес: 220049, г. Минск, ул. Волгоградская, 12
Контакты: 2879915 / 2643311 / MKTSmail@netscape.net
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1795-2008 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 2816 16 [2016-12-07]
rb-03-07-2816-16_2016-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2816 16 [2017-11-02]
rb-03-07-2816-16_2017-11-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2816 16 [2015-04-14]
rb-03-07-2816-16_2015-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2816 16 [2011-09-22]
rb-03-07-2816-16_2011-09-22.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные ЭСКО РВ.08 (далее - расходомеры) предназначены для измерения объемного расхода и объема горячей и холодной воды, а также других жидких электропроводящих сред с электропроводностью не менее 0,02 См/м в трубопроводах диаметром условного прохода от 6 до 150 мм.
Область применения - предприятия энергетики, промышленности, коммунального и сельского хозяйства для учета воды, а также в составе теплосчетчиков, в системах сбора данных, контроля и регулирования технологических процессов.
Описание
Принцип работы расходомера основан на явлении электромагнитной индукции: при прохождении электропроводящей жидкости через магнитное поле, в ней, как в движущемся проводнике, наводится электродвижущая сила (далее -ЭДС), пропорциональная средней скорости жидкости в сечении трубы. Значение ЭДС не зависит от температуры, вязкости и проводимости жидкости.
Расходомер состоит из электромагнитного первичного преобразователя расхода (далее - ППР), измерительного блока (далее - ИБ), выполненного моноблоком.
Расходомеры изготавливаются различных исполнений:
- в зависимости от материала изготовления гидроканала ППР: унифицированное, из полипропилена, из фортрона;
- в зависимости от конструктивного исполнения ППР (с фланцевым, «сэндвич» или резьбовым креплением);
- в зависимости от конструктивного исполнения ИБ (с ЖКИ: вертикальным, горизонтальным и без него);
- в зависимости от диапазона измерений объемного расхода и пределов допускаемой относительной погрешности расходомера при измерении объемного расхода и объема (исполнение А, исполнение В, исполнение С).
Расходомеры обеспечивают передачу информации в форме выходного унифицированного частотного (числоимпульсного) электрического сигнала несинусоидальной формы в диапазоне от 0 до 1000 Гц по ГОСТ 26.010 с программируемым весом импульса и частотой, пропорциональной расходу-<г=^^.
Для документов,
Схема с указанием мест нанесения знака поверки (клейма-наклейки) и пломбирования приведена в приложении А к описанию типа.

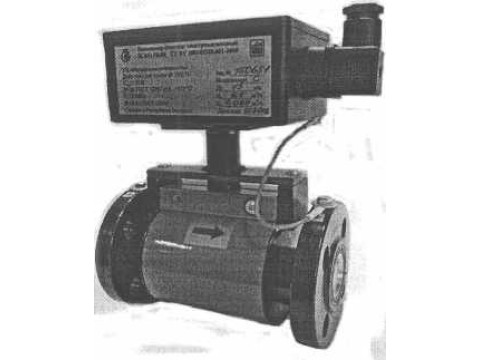

Внешний вид расходомеров приведен на рисунке 1.
Рисунок 1 - Внешний вид расходомеров-счетчиков электромагнитных ЭСКО РВ.08
Влияние ПО учтено при нормировании метрологических характеристик расходомеров. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры, не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
|
Обозначение расходомера |
Наименование ПО |
Номер версии ПО |
|
ЭСКО РВ.08 |
Внутреннее программное обеспечение |
6.40 |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО расходомеров останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 2, 3.
Таблица 2
|
Диаметр условного прохода, Ду, мм |
Минимальный расход, qm, м3/ч, не менее |
Максимальный расход, qp, м3/ч, не более | ||
|
расходомер ЭСКО РВ.08 исполнения А |
расходомер ЭСКО РВ.08 исполнения В |
расходомер ЭСКО РВ.08 исполнения С | ||
|
6 |
0,024 |
0,024 |
0,024 |
1,2 |
|
10 |
0,064 |
0,032 |
0,032 |
3,2 |
|
15 |
0,128 |
0,0256 |
0,064 |
6,4 |
|
25 |
0,36 |
0,072 |
0,18 |
18 |
|
32 |
0,58 |
0,116 |
0,29 |
29 |
|
50 |
1,2 |
0,24 |
0,6 |
60 |
|
80 |
3,6 |
0,72 |
1,8 |
180 |
|
100 |
5,6 |
1,12 |
2,8 |
280 |
|
150 |
12 |
2,4 |
6,0 |
600 |
Таблица 3
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
1 Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода и объема: расходомер ЭСКО РВ.08 исполнение А: - в диапазоне расходов qp £ qS 0,04 qp - в диапазоне расходов 0,04 qp > q£ 0,02 qp расходомер ЭСКО РВ.08 исполнение В: - в диапазоне расходов qp £ q£ 0,004 qp расходомер ЭСКО РВ.08 исполнение С: - в диапазоне расходов qD £ q£ 0,01 qD |
± 0,25 % ± (0,25 + 0,005 qp/q) % ± (1,0 + 0,005-qp/q) % ± (1,0 + 0,01-qp/q) % |
|
2 Время установления рабочего режима, не менее: - расходомер ЭСКО РВ.08 исполнение А - расходомер ЭСКО РВ.08 исполнение В, С |
6 часов 1 час |
|
3 Номинальное напряжение питания переменного тока |
36 В |
|
4 Потребляемая мощность, не более |
10 ВА |
|
5 Потеря давления, не более |
25 кПа |
|
6 Условия эксплуатации по СТБ ISO 4064-3-2007 |
класс В |
|
7 Избыточное рабочее давление измеряемой среды, не более |
1,6 МПа |
|
8 Диапазон температур измеряемой среды для: - расходомеров с унифицированным исполнением гидроканала ППР - расходомеров с исполнением гидроканала ППР из полипропилена - расходомеров с исполнением гидроканала ППР из фортрона |
от 0 до 150 °C; от Одо (85±5)°С; от 0 до 151^^ |
Продолжение таблицы 3
|
1 |
2 |
|
9 Прочность гидроканала из фортрона к воздействию температуры |
до 150°С |
|
10 Степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
|
11 Средняя наработка на отказ, не менее |
35 000 часов |
|
12 Полный средний срок службы, не менее |
12 лет |
|
Примечание qp и q - значение максимального и измеренного расхода теплоносителя в трубопроводе, м3/ч. | |
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на лицевую панель корпуса расходомера и на титульный лист паспорта типографским способом или иным, принятым у изготовителя.
Комплектность
Комплект поставки расходомера должен соответствовать перечню, указанному в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Кол-во |
|
Расходомер-счетчик электромагнитный ЭСКО РВ.08 |
ЭСКО РВ.08-00.000 |
1 |
|
Расходомер-счетчик электромагнитный ЭСКО РВ.08. Паспорт |
ЭСКО РВ.08-00.001 ПС |
1 |
|
Расходомеры-счетчики электромагнитные ЭСКО РВ.08. Руководство по эксплуатации. |
ЭСКО РВ.08-00.002 РЭ |
11) |
|
Расходомеры-счетчики электромагнитные ЭСКО РВ.08. Методика поверки |
МРБ МП.1795-2008 |
12> |
|
Упаковка |
ЭСКО РВ.08-00.003 |
1 |
|
Комплект монтажных частей |
ЭСКО РВ.08-00.004 |
13) |
|
Адаптер сетевой НЭП 18-360040 |
ШУВК.436220.001ТУ |
1 |
|
Примечания: 1 Допускается поставлять расходомер без упаковки по согласованию с заказчиком. 2 Допускается комплектация аналогичными сетевыми адаптерами, разрешенными к применению на территории Республики Беларусь. 1) - допускается поставлять руководство по эксплуатации в количестве 1 шт. на 5 расходомеров. 2' - допускается поставлять методику поверку в количестве 1 шт. на 10 расходомеров. 3) - комплект монтажных частей поставляется по отдельному заказу. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100185328.001-2008 "Расходомеры-сметчики электромагнитные ЭСКО РВ.08. Технические условия".
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
ГОСТ 26.010-80 «Средства измерений и автоматизации. Сигналы частотные электрические непрерывные входные и выходные».
ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (Код IP)».
МРБ МП. 1795-2008 "Расходомеры-счетчики электромагнитные ЭСКО РВ.08. Методика поверки".
СТБ ISO 4064-3-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3. Методы и средства испытаний".
Заключение
Расходомеры-счетчики электромагнитные ЭСКО РВ.08 соответствуют требованиям ТУ BY 100185328.001-2008, ГОСТ 12.2.091-2012, ТР ТС 004/2011,ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 003 01537 до 28.05.2018).
Межповерочный интервал - не более 48 месяцев при применении в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
