Установки измерительные АТ

Номер в ГРСИ РФ:	РБ 03 07 5868 15
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Производитель / заявитель:	ООО "Аргоси Аналитика", г. Москва

Скачать

Описание типа РБ 03 07 5868 15 [2016-03-03]

rb-03-07-5868-15_2016-03-03.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Установки измерительные АТ предназначены для измерений массы сырой нефти, сырой нефти без учета воды, массы и объема нефти, нефтепродуктов, сжиженных углеводородных газов, воды и других жидкостей.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 5868 15
Наименование	Установки измерительные АТ
Год регистрации	2015
Номер сертификата	10102
Дата регистрации	2015-11-26
Срок действия	2020-08-11
Получатель сертификата	ООО "Аргоси Аналитика", г. Москва, Россия (RU)

Производитель / Заявитель

ООО "Аргоси Аналитика"

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Установки метрологически обеспечены в Республике Беларусь: 1) гравиметрическим методом с использованием установок поверочных УПМ-2000 в диапазоне измерения массы жидкостей от 1000 до 2000 кг; 2) посредством поверки расходомеров, входящих в состав установок, методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 400 т/ч (поверочная среда - вода) и с Ду до 100 мм.
Методика поверки	Поверка проводится по МП 0276-1-2015.
Признание поверки	Признаются результаты первичной поверки при выпуске из производства: установок с максимальным расходом до 400 т/ч, проводимой Калужским ЦСМ (номер реестра - №033, шифр поверительного клейма - БУ); установок с максимальным расходом до 680 т/ч, проводимой ВНИИР (номер реестра - №074, шифр поверительного клейма - З); установок с максимальным расходом до 2550 т/ч, проводимой Ростест-Москва (аттестат аккредитации - № RA.RU. 311341, шифр поверительного клейма - МА)(НТК №12-15). Временно, до создания собственной эталонной базы в Республике Беларусь, признаются результаты периодической поверки метрологически необеспеченных исполнений: установок с максимальным расходом свыше 400 т/ч до 680 т/ч, проводимой ВНИИР (номер реестра - №074, шифр поверительного клейма - З); установок с максимальным расходом свыше 400 т/ч до 2550 т/ч, проводимой Ростест-Москва (аттестат аккредитации - № RA.RU. 311341, шифр поверительного клейма - МА)(НТК №12-15).

Поверители

Скачать

Описание типа РБ 03 07 5868 15 [2016-03-03]

rb-03-07-5868-15_2016-03-03.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип работы установок измерительных АТ основан на прямом методе динамических измерений жидкости в потоке массовым счетчиком-расходомером при выдаче в топливные баки транспортных средств или тару потребителей, их выдаче в или приеме из автомобильных или железнодорожных цистерн, наливных судов Речного/Морского регистра, трубопроводным транспортом, а также для управления процессом налива или слива при проведении учетно-расчетных операций, перекачки продуктов на АЗС, нефтебазах и нефтеперерабатывающих заводах.

Установки измерительные АТ состоят из следующих функциональных блоков: гидравлического, устройства налива и управления.

Измеряемая среда по входному трубопроводу поступает в гидравлический блок представляющий собой конструкцию, состоящую из каркаса в облицовке или без нее, в котором установлены: обратный клапан, счетчик-расходомер, запорные и регулирующие устройства (электромагнитный регулирующий клапан, или задвижка (затвор), или кран шаровой и т.д.), при необходимости - фильтр, электронасосный агрегат и сепаратор. В безнасосных моделях измерительных установок, предназначенных для измерений при сливе, жидкость в измерительный канал подается гравитационным способом или с использованием внешнего насосного оборудования.

Дополнительно в гидравлическом блоке могут быть установлены: датчик температуры, датчик давления, плотномер, средство измерений объемной доли воды в нефти, пробоотборник. Установки могут иметь один и более гидравлических блоков для разных видов измеряемой среды, проходящих через один или несколько устройств налива или соединенных с приемным трубопроводом.

В зависимости от климатического исполнения, установка может быть оснащена системой обогрева.

В качестве счетчиков-расходомеров используются: счетчики-расходомеры массовые СКАТ, счетчики-расходомеры массовые Micro Motion (номер в госреестре 45115-10), расходомеры массовые Promass (номер в госреестре 15201-11), счетчики-расходомеры массовые кориолисовые ROTAMASS (номер в госреестре 27054-14), расходомеры-счетчики массовые OPTIMASS (номер в госреестре 50998-12).

В качестве средства измерений объемной доли воды в нефти используется влагомер поточный ВСН-АТ.

Блок устройства налива представляет собой систему раздаточных рукавов с краном, а также может иметь в своем составе стояки и консоли верхнего/нижнего налива, не герметичные и герметичные (без газовозврата и с газовозвратом).

Блок управления состоит из контроллера, устройства индикации, силовых модулей, устройств согласования сигналов и протоколов, блоков питания. Установка комплектуется устройством заземления и контроля. В зависимости от назначения установки устройство отсчетное может отображать информацию о прошедшем через счетчик-расходомер массе и (или) объеме, температуре и плотности жидкости или массе и (или) объеме выданной дозе, ее стоимости и цене.

Блок управления обеспечивает: сбор данных при измерениях; управление режимами налива/слива, запорной арматурой; архивирование и хранение данных; передачу результатов измерений в систему верхнего уровня, контроль показаний приборов безопасности (наличие заземления, наличие продукта на входе установки и т.д.); аварийное отключение процесса налива в случае возникновения нештатной ситуации.

В зависимости от назначения установки, блок управления можег бьггь выполнен в едином конструктивном исполнении или состоять из нескольких функционально законченных узлов, расположенных в установке или вне ее.

По заказу потребителя блок управления может быть дополнительно оборудован считывателями чип (смарт) и платежных карт, клавиагурой, терминалами доступа.

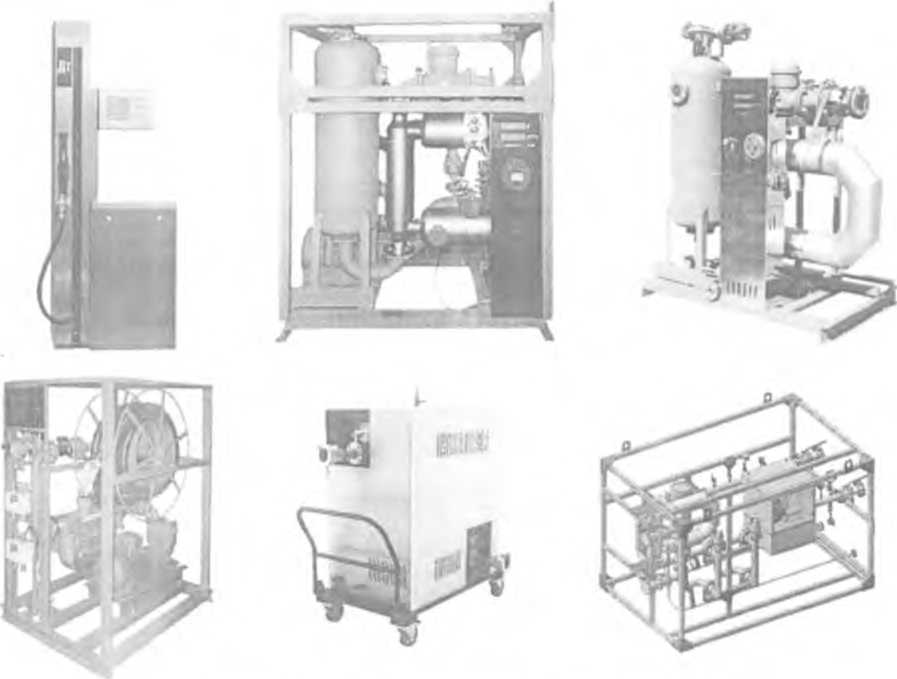

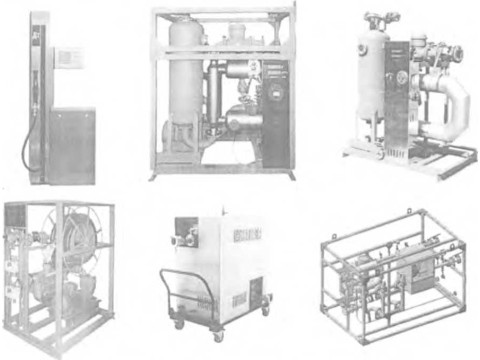

Рисунок 1 - Общий вид установок измерительных АТ

Схема обозначений установок измерительных АТ при заказе и в документации: Установка измерительная AT Zxxxxxx где: - Z - диапазон расхода:

1 - от 6 до 180 л/мин (кг/мин);

2 - от 25 до 750 л/мин (кг/мин);

3 - от 75 до 2250 л/мин (кг/мин);

4 - от 225 до 6667 л/мин (кг/.мин);

5 - от 450 до 11334 л/мин (кг/мин);

6 - от 1250 до 26667 л/мин (кг/мин);

7 - от 2500 до 42500 л/мин (кг/мин).

- х - числовые и буквенные обозначения, в зависимости от позиции указывающие на тип применяемого счетчика-расходомера, назначение установки, вариант конструктивного исполнения, способ подачи и тип продукта, наличие дополнительного оборудования.

Программное обеспечение установок измерительных АТ автономное.

Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, формирование отчетов измерений, управление процессом измерений и передача результатов измерений в компьютерную сеть.

Идентификационные данные программного обеспечения установок измерительных АТ приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Наименование программного обеспечения (ПО)	Топаз-106К1Еххх	Система измерений количества жидкости и газа R-AT-MM
Идентификационное наименование ПО	MZCH	DebitCalc
Номер версии (идентификационный номер) ПО	Vlxxx	V0.2 и выше
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	—	—
Алгоритм вычисления цифрового идентификатора ПО	—	—

Уровень защиты программного обеспечения установок измерительных АТ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Программное обеспечение защищено от несанкционированного изменения пломбой программирующего разъема и наличием 256-битного электронного ключа. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.

Программное обеспечение не влияет на метрологические характеристики установок измерительных АТ.

Технические характеристики

Таблица 2

Наименование характеристики	Значение характеристики
1	2
Обозначение	1ххх XXX			2ххх XXX	Зххх XXX	4ххх XXX	5ххх XXX	бххх XXX	7ххх XXX
Диапазон расхода, л/мин (кг/мин)	от 6 до 50	от 6 до 100	от 6 ДО 180	от 25 до 750	от 75 ДО 2250	от 225 до 6667	от 450 ДО 11334	ОТ 1250 ДО 26667	от 2500 ДО 42500
Наименьший измеряемый объем (масса), л (кг)	2	10	20	100			1500
Пределы допускаемой относительной погрешности установок, %, равны - при измерении массы - при измерении объема	±0,15; ±0,20; ±0,25 ±0,15; ±0,20; ±0,25
Максимальное давление измеряемой среды, МПа, не более	10

1	2
Диапазон измерения плотности, кг/м3	от 0 до 5000
Пределы допускаемой абсолютной погрешности установок при измерении плотности, кг/м3	± 0,5; ±1
Диапазон измерения температуры, °C	от минус 50 до плюс 100
Пределы допускаемой абсолютной погрешности установок при измерении температуры, °C	± 0,2; ±(0,5+0,0 It)
Диапазон измерения влагосодержания для модификаций установок с влагомером, %	от 0,01 до 100
Пределы допускаемой относительной погрешности установок при измерении массы нетто нефти, для модификаций установок с влагомером, %, при содержании воды, %, объемная доля до 5 от 5 до 10 от 10 до 20 от 20 до 50 от 50 до 70 от 70 до 85	±0,35 ±0,4 ± 1,5 ±2,5 ±5,0 ± 15,0
Диапазон температур окружающей среды, °C	от минус 40 до плюс 50 \| от минус 60 до плюс 50 °C*
Относительная влажность %, при температуре плюс 15 °C	75
Напряжение питания, В	12-24 (±10%), НО (±10%), 220 (+10/.15)> 380 (+10/.,5)**
Частота тока, Гц	50±1**
Потребляемая мощность, В-А, не более	35000
Габаритные размеры, мм, не более	3000x2000x3000
Масса, кг, не более	2000
Средний срок службы, лет, не менее	10

Специальное исполнение с подогревом;

** При поставке на суда с классом Российского Речного Регистра отклонение от номинальных значений, %: длительное - напряжение +6,-10; частота ±5, кратковременное напряжение +15,-30 (продолжительностью 1,5 с); частота ±10 (продолжительностью 5 с).

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе установки измерительной АТ, фотохимическим методом (методом металлографии, наклейки) и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

- Установка измерительная АТ - 1 шт.;

- Руководство по эксплуатации - 1 экз.;

- Методика поверки - 1 экз.;

- Эксплуатационная документация на составные части установки - 1 комплект.

Поверка

осуществляется по документу МП 0276-1-2015 «Инструкция. ГСИ. Установки измерительные АТ. Методика поверки», утвержденному ЦИ СИ ФГУП «ВНИИР» 08.06.2015 г.

Средства поверки:

- установки поверочные универсальные УПУ-АТ (Номер в госреестре 54214-13);

- весы электронные по ГОСТ Р 53228-2008 высокого класса точности;

- мерники металлические эталонные 2-го разряда со шкалой и погрешностью ± 0,05 %.
