Корректоры СПГ762

Назначение

Корректоры СПГ762 предназначены для измерения электрических сигналов, соответствующих параметрам технических газов различного состава, транспортируемых по трубопроводам.

Корректоры применяются в составе измерительных систем (комплексов), предназначенных для учета метана, этана, пропана, н-бутана, и-бутана, н-пентана, и-пентана, гексана, азота, аргона, аммиака, водорода, гелия-4, диоксида углерода, моноксида углерода, кислорода, этилена, сероводорода и их смесей (в том числе, доменного и коксового газов), ацетилена, воздуха, неона, пропилена, хлора и природного газа.

Описание

Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков расхода, температуры, давления и других параметров газа, транспортируемого по трубопроводам, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °C, Рс=0,101325 МПа).

Корректоры обеспечивают обслуживание до двенадцати трубопроводов. Непосредственно к корректору могут быть подключены восемь датчиков с выходным сигналом тока, четыре с частотным или импульсным выходным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 8I+4F+4R. Для модификации 762.2, посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, конфигурация входов может быть расширена до 12I+8F+8R при подключении одного и до 16I+12F+12R при подключении двух адаптеров.

Выпускается две модификации корректоров - 762.1 и 762.2. Модификация 762.2 отличается наличием дополнительного (второго) коммуникационного порта RS485.

Программное обеспечение

Программное обеспечение (ПО) корректоров встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.

Идентификационные данные ПО приведены в таблице 1. Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010. Пределы допускаемой погрешности корректоров установлены с учетом влияния ПО на метрологические характеристики.

Таблица 1

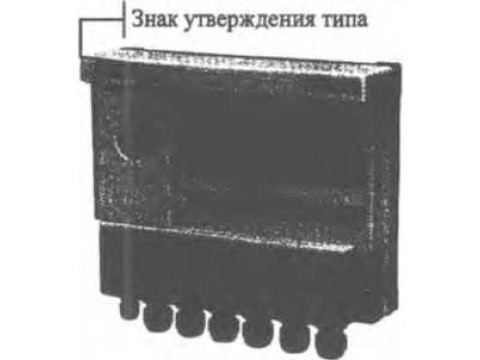

Корректор СПГ762. Общий вид.

Корректор СПГ762. Вид сзади. Схема пломбирования

Пломба поверителя

Пломба изготовителя

о                                   о

Технические характеристики

Диапазоны измерений и показаний:

- от 0 до 5, от 0 до 20 и от 4 до 20 мА - измерение сигналов тока, соответствующих давлению, разности давлений, температуре, расходу, плотности и относительной влажности;

- от 39 до 250 Ом - измерение сигналов сопротивления, соответствующих температуре;

- от 3-Ю-4 до 5103 Гц - измерение частоты импульсных сигналов, соответствующих расходу;

- от 0 до 12 МПа - показания давления;

- от 0 до 1000 кПа - показания разности давлений;

- от минус 50 до плюс 200 °C - показания температуры;

- от 0 до 9-108 - показания объемного [м3/ч] и массового [кг/ч] расхода;

- от 0 до 9-1011 - показания объема [м3] и массы [кг];

- от 0 до 150 кг/м3 - показания плотности;

- от 0 до 100 % - показания влажности.

Пределы допускаемой погрешности:

± 0,05 % - измерение сигналов 0-20 и 4—20 мА (приведенная к диапазону измерений; преобразователи температуры, давления, разности давлений с пропорциональной характеристикой, объемного и массового расходов, плотности, относительной влажности);

± 0,1 % - измерение сигналов 0-5 мА (приведенная к диапазону измерений; преобразователи температуры, давления, разности давлений с пропорциональной характеристикой, объемного и массового расходов, плотности, относительной влажности);

± 0,1 % - измерение сигналов 0-20 и 4—20 мА (приведенная к диапазону измерений; преобразователи разности давлений с квадратичной характеристикой);

± 0,15 % -измерение сигналов 0-5 мА (приведенная к диапазону измерений; преобразователи разности давлений с квадратичной характеристикой);

±0,1 °C -измерение сигналов сопротивления (абсолютная; преобразователи температуры PtlOO, 100П, 100М);

±0,15 °C-измерение сигналов сопротивления (абсолютная; преобразователи температуры Pt50, 50П, 50М);

± 0,05 % - измерение сигналов частоты (относительная);

± 0,02 % - вычисление параметров (относительная);

± 0,01 % - погрешность часов (относительная).

Габаритные размеры: 244x220x70 мм.

Масса: не более 2 кг.

Условия эксплуатации:

- температура окружающего воздуха: от минус 10 до плюс 50 °C;

- относительная влажность: 95 % при плюс 35 °C.

- атмосферное давление: от 84 до 106,7 кПа.

Электропитание: 220 В ± 30 %, (50 ± 1) Гц; 7 ВА.

Средняя наработка на отказ: 75000 ч.

Средний срок службы: 12 лет.

Знак утверждения типа

наносится на лицевой панели корректора методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.

Комплектность

Руководство по эксплуатации с методикой поверки (РАЖГ.421412.027 РЭ)....................................................1 пгг.

Паспорт (РАЖГ.421412.027 ПС)...................................................1 шт.

Штекер МС l,5/2-ST-3,81.......................................................16 шт.

Штекер МС 1,5/4-ST-3,81 ”............................................ 4 шт.

Штекер МС l,5/5-ST-3,81..............................................................1 шт.

Штекер MSTB 2,5/3-ST..................................................................1 шт.

Заглушка кабельного ввода...........................................................7 шт.

Поверка

осуществляется по документу РАЖГ.421412.027 РЭ (Раздел 9) "Корректоры СПГ762. Руководство по эксплуатации", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 21.06.2013 г.

Основные средства поверки: стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %).

Сведения о методах измерений

Методы измерений приведены в РАЖГ.421412.027 РЭ " Корректоры СПГ762. Руководство по эксплуатации".

Нормативные документы

1. ГОСТ 8.586.1 -2005 Измерение расхода и количества жидкостей и газов с помощью

стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования

2. ГОСТ 8.586.2-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования

3. ГОСТ 8.586.3-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования

4. ГОСТ 8.586.4-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования

5. ГОСТ 8.586.5-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений

6. ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений при помощи турбинных, ротационных и вихревых расходомеров и счетчиков

7. ГОСТ 30319.0-96 .Газ природный. Методы расчета физических свойств. Общие положения

8. ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки

9. ГОСТ 30319.2-96 Г аз природный. Методы расчета физических свойств. Определение коэффициента сжимаемости.

10. ГОСТ 30319.3-96 Газ природный. Методы расчета физических свойств. Определение физических свойств по уравнению состояния

11. MP 118-05 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей.

12. ТУ 4217-058-23041473-2007 "Корректоры СПГ762. Технические условия".

Рекомендации к применению

Осуществление торговли и товарообменных операций.
