Трансформаторы напряжения емкостные НДКМ-110
| Номер в ГРСИ РФ: | РБ 03 13 5695 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Раменский электротехнический завод Энергия", г. Раменское, Московская обл. |
|
Описание типа РБ 03 13 5695 15 [2015-07-02]
rb-03-13-5695-15_2015-07-02.pdf
|
Скачать |
Трансформаторы напряжения емкостные НДКМ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты класса напряжения 110 кВ с заземленной нейтралью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5695 15 |
| Наименование | Трансформаторы напряжения емкостные НДКМ-110 |
| Год регистрации | 2015 |
| Номер сертификата | 9726 |
| Дата регистрации | 2015-04-30 |
| Срок действия | 2018-06-26 |
| Получатель сертификата | ОАО "РЭТЗ Энергия", г. Раменское Московской обл., Россия (RU) |
Производитель / Заявитель
ОАО "РЭТЗ Энергия"
Адрес: ул. Левашова, 21, г. Раменское Московской обл., 140105
Контакты: (496 46) 3 39 41 / (496 46) 7 96 79
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №05-15). |
Поверители
Скачать
|
Описание типа РБ 03 13 5695 15 [2015-07-02]
rb-03-13-5695-15_2015-07-02.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения емкостные НДКМ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты класса напряжения 110 кВ с заземленной нейтралью.
Описание

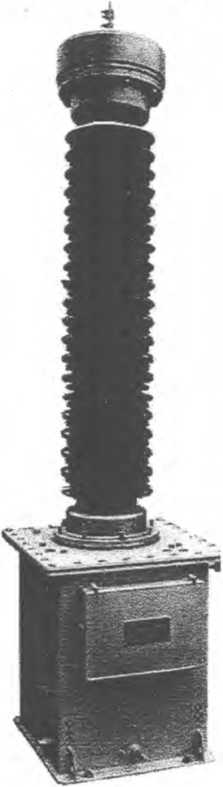

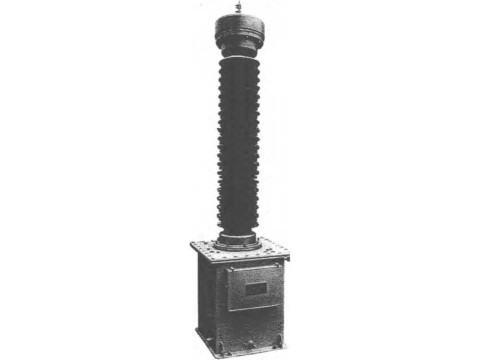

Трансформаторы напряжения емкостные НДКМ-110 состоят из делителя напряжения и электромагнитного устройства (ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и смонтирован в виде колонны из одной секции. ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет до трех вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делитель.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения емкостных НДКМ-110
|
Характеристика |
Значение |
|
Номинальные напряжения, кВ - первичной обмотки - основных вторичных обмоток №1 и №2 - дополнительной вторичной обмотки |
иоа/з 0,1 а/з 0,1 |
|
Номинальная мощность основной вторичной обмотки №1, В-А, в классе точности: 0,2 |
30; 10 |
|
Номинальная мощность основной вторичной обмотки №2, В-А, в классах точности: 0,2 0,5 1,0 |
120; 30 200; 75 400;150 |
|
Номинальная мощность дополнительной вторичной обмотки, В-А, в классе точности: 3,0 |
600; 300 |
|
Предельная мощность трансформатора, В-А |
1200; 600 |
|
Номинальная емкость, пФ модификация 1 модификация 2 |
18000 6400 |
|
Номинальная частота, Гц |
50 |
|
Масса, кг модификация 1 модификация 2 |
610 655 |
|
Габаритные размеры, мм, (длинахширинахвысота) модификация 1 модификация 2 |
650x695x2200 650x695x2500 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора химическим способом и на эксплуатационную документацию типографским способом.
Комплектность
Трансформатор напряжения емкостной НДКМ-110 - 1 шт.
Руководство по эксплуатации и паспорт - 1 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
ИРФУ.671254.003 РЭ.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
3. ТУ 3414-032-11703970-06. Трансформаторы напряжения емкостные серии НДКМ. Технические условия.
