Анализаторы газовые промышленные модели "АнОкс" КС 50.260-000, "АнОд" КС 50.250-000

Назначение

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 предназначены для измерения объемной доли кислорода (модель «АнОкс» КС 50.260-000) или массовой концентрации меркаптанов по этилмеркаптану (модель «АнОд» КС 50.250-000) в газовых средах, в том числе природном газе, и передачи данных внешним устройствам.

Описание

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 (далее - анализаторы) являются стационарными приборами непрерывного («АнОкс» КС 50.260-000) или циклического («АнОд» КС 50.250-000) действия.

Принцип действия - электрохимический.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Анализаторы выполнены одноблочными в металлическом корпусе. Считывание показаний дисплея осуществляется через стеклянное окно в крышке анализатора.

Внутри корпуса анализатора расположены:

- блок питания;

- блок управления;

- плата управления термостатом;

- плата электрохимического датчика (ЭХД);

- блок аналитический.

На нижней стороне корпуса анализатора расположены штуцеры для подключения газовых линий, на боковой - кабельные вводы.

Анализатор модели «АнОд» КС 50.250-000 выполнен одноканальным, модели «АнОкс» КС 50.260-000 - одно- или двухканальным (переключение газовых линий на входе в измерительную ячейку).

Блок аналитический модели «АнОд» КС 50.250-000 включает в себя следующие элементы:

- фильтр механических примесей 2мкм;

- фильтр-поглотитель серосодержащих соединений;

- регулятор давления анализируемого газа;

- электроуправляемые клапаны;

- - блок пневмораспределительный;

- датчик давления;

- датчик расхода;

- датчик влажности;

- электрохимический датчик (ЭХД) меркаптанов;

- термостат с источником микропотока этилмеркаптана для корректировки показаний анализатора в процессе эксплуатации;

- система для поддержания требуемого уровня влажности и кислорода в ЭХД.

Для расширения температурного диапазона анализаторы модели «АнОд» КС 50.250-000 могут комплектоваться огнепреградителем обогреваемым КС 50.912-300.

Блок аналитический модели «АнОкс» КС 50.260-000 включает в себя следующие элементы:

- фильтр механических примесей 2 мкм;

- блок пневмораспределительный;

- электроуправляемые клапаны;

Лист № 2

Всего листов 7 термостат с электрохимическим датчиком (ЭХД) кислорода;

- датчик расхода.

Анализатор имеет выходные сигналы:

- показания встроенного дисплея;

- унифицированный аналоговый токовый сигнал (4-20) мА (только для «АнОд» КС 50.250-000);

- цифровой выход, интерфейс RS 232/485; Ethernet.

Анализаторы обеспечивают выполнение следующих функций:

- непрерывное (для модели «АнОкс» КС 50.260-000) или периодическое (для модели «АнОд» КС 50.250-000) измерение содержания определяемого компонента;

- формирование выходного цифрового сигнала, интерфейс RS 232/485; Ethernet;

- самодиагностику аппаратной и программной части анализаторов и сигнализации об отказах.

Анализаторы выполнены во взрывозащищенном исполнении по I ОС! Р МЭК 60079.0-2011, ГОСТ Р 52350.1-2005 в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011, вид взрывозащиты аналитического блока взрывонепроницаемая оболочка «d», подгруппа электрооборудования ПС, температурный класс Т4. Маркировка взрывозащиты 1 Ex d ПС Т4 Gb.

Степень зашиты от воздействия окружающей среды IP66 по ГОСТ 14254-96

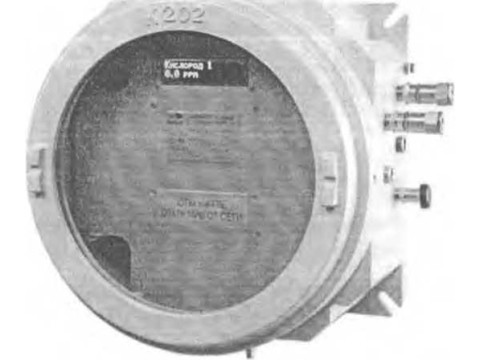

Внешний вид анализаторов представлен на рисунке 1.

Рисунок 1 - Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000, внешний вид

Программное обеспечение

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 имеют следующие виды программного обеспечения (ПО):

- встроенное;

- автономное.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов и обеспечивает следующие основные функции:

- обработку измерительной информации от ЭХД,

- формирование выходных сигналов (цифрового, аналогового),

- диагностику аппаратной части анализатора и целостности фиксированной части встроенного ПО,

- фиксацию вмешательств в работу прибора (изменение режима работы, синхронизация времени, задание новых значений критериев нормы и поверочных параметров) в архиве событий.

Встроенное ПО анализатора реализует следующие алгоритмы:

1) Работа в ручном режиме - выполняются команды оператора;

2) Работа в автоматическом режиме - по заранее заданному алгоритму.

Автономное ПО для персонального компьютера под управлением ОС семейства Microsoft Windows XP/Vista/7/8, программа оператора «Х-метр», предназначена для настройки и контроля работы анализатора.

Автономное ПО выполняет следующие функции:

1) На уровне пользователя:

- вывод результатов измерений на дисплей персонального компьютера;

- идентификация встроенного ПО анализатора и его расчетного модуля;

- просмотр результатов последних анализов;

- просмотр результатов архивных анализов;

- просмотр событий журнала вмешательств;

- просмотр событий журнала аварий.

2) На уровне администратора:

- задание режимов работы анализатора;

- задание параметров встроенного источника микропотока (только для «АнОд» КС 50.250-000);

- задание критериев нормы контролируемых параметров;

- настройка параметров токового выхода 4-20 мА (только для «АнОд» КС 50.250-000);

- настройка параметров коммуникационных портов;

- управление правами пользователей;

- синхронизация времени по времени компьютера;

- проведение обновления встроенного ПО микроконтроллера анализатора.

Номера версии и контрольные суммы автономного и встроенного программного обеспечения определяются при помощи ПО «Х-метр» после установления связи с прибором. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений.

Уровень защиты соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модели «АнОд» КС 50.250-000

Примечания:

1) * - диапазон показаний массовой концентрации меркаптановой серы от 0 до 50 мг/м3;

2) ** - определяются при заказе анализатора и указываются производителем на табличке

на корпусе анализатора.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности анализаторов модели «АнОкс» КС 50.260-000   ’

2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной

погрешности

3) Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10    °C, в долях        от пределов

допускаемой основной погрешности

4) Пределы допускаемой дополнительной погрешности при изменении давления окружающего воздуха на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности:

- модель «АнОкс» КС 50.260-000

- модель «АнОд» КС 50.250-000

5) Время прогрева, мин, не более

6) Минимальное время одного цикла измерений для «АнОд» КС 50.250-000, мин

7) Габаритные размеры и масса анализатора не более указанных в таблице 4.

Таблица 4

8) Электрическое питание прибора должно осуществляться от сети переменного тока напряжением 220 В, частотой (50±1) Гц.

9) Мощность, потребляемая анализатором, не должна превышать значений, приведенных в таблице 5.

Таблица 5 - Потребляемая мощность

10) Средняя наработка на отказ, ч

20000

10

11) Средний полный срок службы анализатора, лет

Условия эксплуатации

- диапазон температуры окружающей среды, °C модель «АнОд» КС 50.250-000                                 от плюс5 до плюс 50

(от минус 40 до плюс 50)* модель «АнОкс» КС 50.260-000                              от минус 20 до плюс 50

- диапазон относительной влажности окружающей

среды, %                                                       до 95 без конденсации влаги

- диапазон атмосферного давления, кПа                                  от 84 до 106,7

* - при использовании огнепреградителя обогреваемого КС 50.912-300.

Знак утверждения типа

Знак утверждения типа наносится:

- типографским способом на титульный лист руководства по эксплуатации;

- на табличку на лицевую панель анализатора.

Комплектность

Комплект поставки газоанализатора указан в таблице 6.

Таблица 6 - Комплектность газоанализаторов

Поверка

осуществляется по документу МП-242-1659-2013 "Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "28" июня 2013 г.

Основные средства поверки:

Для модели «АнОд» КС 50.250-000

- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т или ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с ИМ этилмеркаптана (ИМ07 - М - А2) по ИБЯЛ.418319.013 ТУ;

- поверочный нулевой газ - воздух марки А по ТУ 6-21-5-82;

- стандартные образцы состава газовые смеси этилмеркаптан - азот (ГСО 8982-2008, 8983-2008).

Для модели «АнОкс» КС 50.260-000

- генератор кислорода ГК-500 по ИЯБЛ. 418319.033 в комплекте стандартным образцом состава газовой смесью водород - азот (ГСО 3912-87);

- стандартные образцы состава газовые смеси кислород - азот (ГСО 9121-2008, 3711-87, 3713-87, 3715-87, 3718-87, 3728-87) в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документах: «Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000 РЭ, «Анализаторы газовые промышленные модели «АнОд» КС 50.250-000 РЭ.

Нормативные документы

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4 ТУ 4215-022-21189467-2012 Анализаторы газовые промышленные модели «АнОкс», «АнОд». Технические условия».

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
