Стенды СКС6

Назначение

Стенды СКС6 предназначены для воспроизведения сигналов силы постоянного тока, сопротивления, частоты и измерения периода следования импульсов входного сигнала при поверке и настройке приборов учета энергоносителей и промышленных контроллеров, работающих с электрическими входными сигналами.

Описание

По принципу действия стенды являются измерительно-вычислительными устройствами. Стенды содержат наборы многозначных мер силы постоянного тока (четыре меры), сопротивления (одна мера), частоты (две меры) и количества импульсов (две меры). Стенд позволяют измерять период следования импульсов и контролировать состояние девяти входных двухпозиционных сигналов.

Управление стендом осуществляется как непосредственно с клавиатуры, расположенной на его лицевой панели, так и через оптический коммуникационный порт с помощью компьютера. Текущая информация о режиме работы стенда отображается на жидкокристаллическом дисплее, также расположенном на лицевой панели.

Место для клейма поверителя |—

Знак утверждения типа

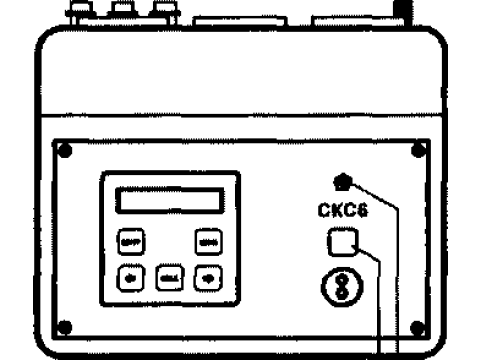

Рисунок 1 - Общий вид и схема пломбирования (вид сзади)

Программное обеспечение

Идентификационные данные (признаки)            Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер)

ПО

Цифровой идентификатор

Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.

Технические характеристики

Диапазон изменения выходных сигналов:

от 0,025 до 20 мА - меры силы тока;

от 51,0 до 673,3 Ом - меры сопротивления;

от 0,305176 до 10000 Гц - меры частоты;

от 1 до 65535 - меры количества импульсов.

Диапазон измерения периода следования импульсов - от 0,1 до 3200 мс.

Пределы допускаемой абсолютной погрешности:

± 0,00075 мс - измерение периода Т в диапазоне 0,1 <Т [мс]<16;

± 0,0015 мс - измерение периода Т в диапазоне 16<Т [мс]<32;

± 0,15 мс - измерение периода Т в диапазоне 32<Т [мс]< 3200;

± 0,001 мА - формирование сигналов тока 1<5 мА;

± 0,003 мА - формирование сигналов тока 1>5 мА;

± 0,015 Ом - формирование сигналов сопротивления R={51; 79,7; 95,1; 110,4; 125,8; 141,2} Ом;

± 0,018 Ом - формирование сигнала сопротивления R=232 Ом;

± 0,067 Ом - формирование сигнала сопротивления R=673,3 Ом.

Пределы допускаемой относительной погрешности:

± 0,003 % - формирование сигналов частоты F.

Формирование количества импульсов N выполняется без погрешности.

Габаритные размеры: 228x235x80 мм.

Масса: 1,6 кг.

Электропитание: (220 ± 22) В, (50 ± 1) Гц.

Потребляемая мощность: 10 В-А.

Условия эксплуатации:

- температура: от 10 до 35 °C;

- относительная влажность: 80 % при 25 °C;

- атмосферное давление: от 84 до 106,7 кПа.

Средняя наработка на отказ: 50000 ч.

Средний срок службы: 10 лет.

Знак утверждения типа

наносится на лицевой панели стенда методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.

Комплектность

Стенд СКС6................................  1 шт.

Руководство по эксплуатации (РАЖГ.441461.021 РЭ)........1 шт.

Методика поверки (РАЖГ.441461.021 ПМ2)......1 шт.

Паспорт (РАЖГ.441461.021 ПС)..............................................1 шт.

Кабель питания...........................................................................1 шт.

Коннектор К164..........................................................................3 шт.

Поверка

осуществляется по документу РАЖГ.441461.021 ПМ2 "Стенды СКС6. Методика поверки", утвержденному ГЦИ СИ ФБУ "Тест-С.-Петербург" в августе 2009 г.

Основные средства поверки:

- вольтметр цифровой постоянного тока Щ31 (0 - 1 В; ЕМР<0,1 мкВ; класс точности 0,02),

- компаратор напряжения РЗООЗ (0 - 10 В; класс точности 0,0005),

- магазин сопротивлений Р3026/1 (51 - 673,3 Ом; класс точности 0,002),

- частотомер 43-63 (класс точности 5-1 О’6).

Сведения о методах измерений

Методы измерений приведены в РАЖГ .421461.021 РЭ "Стенды СКС6. Руководство по эксплуатации" и в методиках поверки средств измерений с применением стендов СКС6.

Нормативные документы

1 ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления

2 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10’16 - 30 А

3 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты

4 ТУ 4217-023-23041473-98 "Стенды СКС6. Технические условия"
