Приборы вихретоковые многофункциональные МВП-2М

Номер в ГРСИ РФ:	РБ 03 20 2773 15
Раздел:	Средства неразрушающего контроля [20]
Производитель / заявитель:	ООО "НВП "КРОПУС", г. Ногинск, Московская обл.

Скачать

	Описание типа РБ 03 20 2773 15 [2011-02-22] rb-03-20-2773-15_2011-02-22.pdf	Скачать
	Описание типа РБ 03 20 2773 15 [2015-08-07] rb-03-20-2773-15_2015-08-07.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приборы вихретоковые многофункциональные МВП-2М (далее по тексту - приборы МВП-2М) предназначены для:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 2773 15
Наименование	Приборы вихретоковые многофункциональные МВП-2М
Год регистрации	2015
Номер сертификата	9739
Дата регистрации	2015-04-30
Срок действия	2019-04-25
Получатель сертификата	ООО "НВП "КРОПУС", г. Ногинск Московской обл., Россия (RU)

Производитель / Заявитель

ООО "НВП "КРОПУС"

Адрес: 142400, г. Ногинск, Московская обл., а/я 47

Контакты: (095) 500-21-15 // (8.251) 5-50-56, 5-83-89.

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Приборы метрологически не обеспечены в Республике Беларусь в части измерения содержания ферритной фазы и удельной электропроводности в связи с отсутствием комплекта стандартных образцов содержания ферритной фазы и комплекта стандартных образцов удельной электропроводимости, допущенных к применению в Республике Беларусь в установленном порядке.
Методика поверки	Поверка проводится по МВП-2М.00.00.00.00.РЭ (2003 г.).
Признание поверки	Первичная при выпуске из производства и периодическая: ООО "НВП "Кропус" (номер реестра - №1045, шифр поверительного клейма - БРА)(НТК №13-10).

Поверители

Скачать

	Описание типа РБ 03 20 2773 15 [2011-02-22] rb-03-20-2773-15_2011-02-22.pdf	Скачать
	Описание типа РБ 03 20 2773 15 [2015-08-07] rb-03-20-2773-15_2015-08-07.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Приборы вихретоковые многофункциональные МВП-2М (далее по тексту - приборы МВП-2М) предназначены для:

измерения содержания ферритной фазы в изделиях, изготовленных из нержавеющих хромоникелевых сталей аустенитного и перлитного классов;

локального измерения толщины нетокопроводящих (лакокрасочных и 1.д.) покрытий, наносимых на токопроводящий материал основания:

измерения удельной электрической проводимости немагнитных токопроводящих материалов.

Описание

Работа прибора МВП-2М основана на измерении величины ЭДС, возникающей в измерительной обмотке магнитоиндукционного преобразователя, при установке его на изделие, которая несет информацию о химическом составе, электромагнитных свойствах, зазоре между преобразователем и объектом контроля и т.д.

Основными функциональными элементами прибора МВП-2М являются:

- задающий генератор, обеспечивающий питание обмотки возбуждения преобразователя;

- устройство аналоговой и цифровой обработки информационного сигнала, возникающего в измерительной обмотке преобразователя. Устройство обработки состоит из усилителя, амплитудного детектора, аналого-цифрового преобразователя (АЦП) с подключенным к нему микропроцессором и жидкокристаллическим индикатором.

Измерительный преобразователь состоит из катушки возбуждения и 2-х измерительных катушек, включенных дифференциально и расположенных на стержневом сердечнике.

Прибор МВП-2М состоит из электронного блока и измерительного преобразователя, соединенных гибким кабелем. Фотография общего вида прибора МВП-2М представлена на рисунке 1.

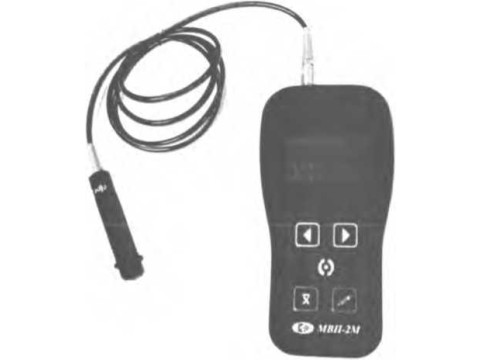

Рисунок 1 - Общий вид прибора вихретокового многофункционального МВП-2М

В корпусе прибора МВП-2М имеются разъемы для подключения преобразователя, внешнего блока питания и соединения электронного блока с компьютером.

На передней панели прибора МВП-2М расположены жидкокристаллический индикатор и клавиатура. Клавиатура состоит из 5 кнопок: включения и выбора режимов работы, изменения значения параметров меню, работы с памятью результатов измерений и усреднения результатов измерений.

Прибор может работать в режимах: сканер или толщиномер.

В приборе МВП-2М предусмотрена возможность запрограммировать не менее десяти шкал измерений. Программируемые шкалы служат для измерения в требуемых единицах, т.е. количественной оценке параметра.

Программирование шкал осуществляется с клавиатуры или с помощью внешнего программного обеспечения (ПО) «Scale М», поставляемого вместе с прибором МВП-2М. Программирование шкал позволяет аппроксимировать введенные значения с заданной точностью.

В приборе МВП-2М предусмотрено запоминание до 5000 результатов контроля. С помощью внешнего ПО результаты контроля могут быть переданы на персональный компьютер (ПК).

В приборе МВП-2М реализована система Автоматической Сигнализации Брака, которая выводит на дисплей надпись «БРАК» и подает звуковой сигнал при выходе измеряемого значения контролируемого параметра за установленные границы.

Прибор МВП-2М может быть использован для определения качества наплавок и сварных соединений деталей из нержавеющих сталей, позволяет получить информацию о прочности, твердости материалов и т.д.

Объектами измерений прибора МВП-2М могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм.

Программное обеспечение

На электронный блок приборов МВП-2М прошивается ПО «Прибор вихретоковый многофункциональный МВП-2М», с помощью которого осуществляется управление и настройка прибора МВП-2М, сбор данных контроля, отображение результатов измерений на жидкокристаллическом дисплее, сохранение результатов контроля, программирование шкал измерений. Для передачи результатов измерений на ПК и программирования шкал измерений применяется вспомогательное внешнее ПО «Scale М», которое устанавливается на ПК.

Идентификационные данные ПО приборов МВП-2М приведены в таблице 1.

Таблица 1

Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
Прибор вихретоковый многофункциональный МВП-2М	V. 1.23.2 и выше	-	-

Защита ПО приборов МВП-2М от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

Таблица 2

Наименование характеристики	Значение
Диапазон измерения содержания ферритной фазы, %	от 0,1 до 25,0
Диапазон измерения толщины, мм	от 0 до 2,0
Диапазон измерения удельной электрической проводимости, МСм/м	от 0,5 до 60,0
Пределы допускаемой абсолютной погрешности измерения ферритной фазы, %	± 0,05 • (1 + Хфи), где Хфи -измеренное значение ферритной фазы, %
Пределы допускаемой абсолютной погрешности измерения толщины покрытий, мм	± 0,03 • (0,1+Хти), где Хти - измеренное значение толщины покрытий, мм
Пределы допускаемой абсолютной погрешности измерения удельной электрической проводимости, МСм/м	± 0,05 • (1+Хэи), где Хэи -измеренное значение удельной электрической проводимости, МСм/м
Питание осуществляется от аккумуляторов с напряжением, В	5
Потребляемый ток в режиме измерений, мА, не более	150
Габаритные размеры, мм - электронного блока, длина х ширина х высота; - преобразователя, диаметр х длина	170 х 85 х 30 14 х 75
Масса электронного блока с преобразователей, кг, не более	0,4
Средняя наработка на отказ ч, не менее	1000
Средний срок службы, лет, не менее	5
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %	от плюс 5 до плюс 50 до 80 (без конденсации)

Знак утверждения типа

Знак утверждения типа наносится на верхнюю панель прибора МВП-2М методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.

Комплектность

№ п.п	Наименование	Количество
1	Электронный блок	1 шт.
2	Преобразователь	1 шт.
3	Комплект батарей или аккумуляторов	1 компл.
4	Зарядное устройство*	1 шт.
5	Блок питания сетевой 220 В*	1 шт.
6	Кабель соединения с компьютером	1 шт.
7	ПО «Scale М»	1 диск
8	Чехол	1 шт.
9	Сумка (кейс) для транспортирования и хранения	1 шт.
10	Руководство по эксплуатации с методикой поверки	1 экз.
*Примечание - По дополнительному требованию заказчика

Поверка

осуществляется согласно Методике поверки, приведенной в разделе 10 руководства по эксплуатации МВП-2М.00.00.00.00.РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в 2003 г.

Основные средства поверки:

1. Комплект стандартных образцов содержания ферритной фазы СОП СФФ (локальные). Пределы измерений от 0,1 до 25 %, погрешность измерений ± 3 %.

2. Комплект мер толщины покрытий Elcometer 990. Пределы измерений от 12,5 до 8000 мкм, погрешность измерений для мер толщиной 12,5; 25; 50 мкм - 0,5 мкм, для остальных мер ± 1%.

3. Комплект стандартных образцов удельной электрической проводимости ГСО 1395-90П ...1412-90П. Пределы измерений от 0,5 до 60 МСм/м, погрешность измерений ± 1 %.

Сведения о методах измерений

Сведения о методах измерений приведены в Руководстве по эксплуатации «Прибор вихретоковый многофункциональный МВП-2М» МВП-2М.00.00.00.00 РЭ. Раздел 6.
