Реографы-полианализаторы шестиканальные для комплексного исследования кровообращения РГПА-6/12 "Реан-Поли"

Назначение

Реографы-полианализаторы шестиканальные для комплексного исследования параметров кровообращения РГПА-6/12 «Реан-Поли» (в дальнейшем — реографы), предназначены для исследования состояния различных звеньев сердечно-сосудистой системы — центральной гемодинамики, мозгового кровообращения, периферического кровообращения, кровообращения внутренних органов, а также для системного анализа гемодинамики, адаптационных реакций сердечно-сосудистой и вегетативной нервной системы на внешние воздействия.

Реографы обеспечивают измерение, регистрацию и обработку реографических (РЕО) сигналов по реографическим каналам, электрокардиосигнала по электрокардиографическому (ЭКГ) каналу, а также сигналов фотоплетизмограммы (ФПГ) и давления по полиграфическим каналам. Географические каналы используются для биполярного и тетраполярного съема различных видов реограмм. По полиграфическим каналам, в зависимости от методики исследования, также обеспечивается индикация, регистрация и анализ сигналов сейсмокардиограммы (СКГ), пневмограммы (ПГ) и кожно-гальванической реакции (КГР).

Реографы могут применяться в кардиологических, диагностических и реабилитационных центрах, в кабинетах функциональной диагностики и палатах интенсивной терапии различных медицинских учреждений, а также для научных исследований и в учебных целях.

Описание

Принцип действия реографов основан на регистрации и вводе в персональный компьютер (ПК) реографических и других физиологических сигналов для анализа кровообращения.

Реографы работают под управлением ПК типа IBM PC с мышью, клавиатурой, цветным струйным принтером в среде ОС Windows. В состав реографов входит блок пациента, предназначенный для съема реограмм по реографическим каналам, ЭКГ по электрокардиографическому каналу и по полиграфическим каналам других физиологических сигналов — ФПГ, ПГ, СКГ, КГР и давления, их усиления, обработки и преобразования в цифровой код. В состав реографов также входит интерфейсный блок, через который происходит ввод цифровой информации в компьютер и с помощью которого обеспечивается питание блока пациента. На корпусе блока расположены разъемы для подключения к компьютеру, принтеру и блоку пациента.

В персональном компьютере происходит обработка физиологических сигналов, их отображение на экране монитора, представление результатов различных видов математической обработки сигналов, а также хранение исходных и обработанных данных на жестком магнитном диске, формирование результатов проведенных исследований и их распечатка на принтере. Блок пациента располагается на настольной опоре возле пациента или закрепляется на теле пациента при помощи поясного крепления. Персональный компьютер, монитор и принтер, а также интерфейсный блок располагаются на письменном столе или на специальной компьютерной стойке.

На лицевой панели блока пациента установлены три светодиодных индикатора, отображающих текущее состояние реографов («ожидание», «готовность» и «ошибка»), и разъем стандартного интерфейса RS 232S для подключения внешних устройств.

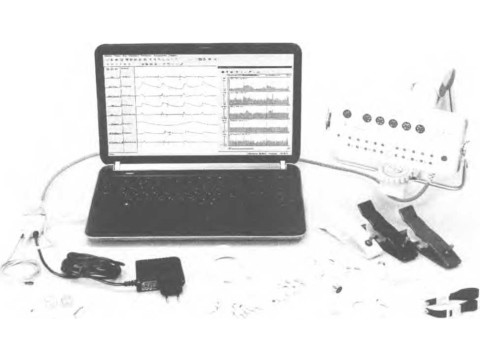

Фотография общего вида реографа представлена на рисунке 1.

Рисунок 1 - Фотография общего вида реографа

Реографы выпускаются в 8 модификациях, особенности и обозначения модификаций приведены в таблице 1.

Таблица 1 - Модификации реографа.

От несанкционированного доступа блоки пациента защищены пломбой, устанавливаемой в углубления под винт на задней крышке корпуса, фиксирующий крышки корпуса.

Программное обеспечение

ПО реографов обеспечивает автоматическую расстановку маркеров и возможность их корректировки в характерных точках сигналов ЭКГ, РЕО, ФПГ и ее производной, СКГ, пульсовой кривой давления.

На основе измерения амплитудно-временных значений сигналов по расставленным позиционным маркерам ПО реографов производит расчет различных количественных показателей сигналов ЭКГ, РЕО, ФПГ, а также на основе анализа кривой сигнала переменной составляющей давления в манжете оцениваются упругие свойства артериального русла.

ПО реографов обеспечивает представление динамики изменения расчетных показателей: в диаграммном виде в реальном масштабе времени; в спектральном виде; в виде гистограмм распределения.

По результатам регистрации и анализа создаются твердые копии: выбранного фрагмента первичных сигналов; расчетных показателей представленных в диаграммном, гистограммном и табличном виде; словесного заключения.

Программное обеспечение «ГЕОГРАФИЧЕСКИЕ ИССЛЕДОВАНИЯ» и программный модуль «Signaltools.dll» защищены от преднамеренных изменений и непреднамеренных изменений. Разделение ПО на метрологически значимую и незначимую части в документации произведено.

Погрешности, вносимые программным обеспечением, оцениваются при расчете различных количественных показателей сигналов ЭКГ, РЕО, ФПГ, а также на основе анализа кривой сигнала переменной составляющей давления в манжете.

Идентификационные данные программного обеспечения

[♦Общая часть программного обеспечения «ГЕОГРАФИЧЕСКИЕ ИССЛЕДОВАНИЯ», за исключением метрологического модуля «Signaltools.dll», может быть модифицирована.

Примечание - Идентификация выполняется в процессе штатного функционирования. Уровень защиты - С.

Технические характеристики

Характеристики отображения сигналов на экране монитора и на бумажном носителе

Основное сигнальное поле на экране монитора и распечатке принтера размечено метрической масштабной сеткой по вертикали с ценой деления 10 мм и временной сеткой по горизонтали с ценой деления 1 с для основных и 250 мс для дополнительных делений.

Пределы допускаемой относительной погрешности установки значения вертикальной метрической сетки на распечатке - ±1 %.

Пределы допускаемой относительной погрешности установки значения временной сетки по горизонтали на распечатке - ±1 %.

Скорость развертки устанавливается из ряда: 7,5; 15; 30; 60 мм/с.

Пределы допускаемой относительной погрешности установки значения скорости развертки — ± 3 %.

Пределы допускаемой абсолютной погрешности измерения временных интервалов в диапазоне от 0,012 до 2 с — ±(0,03t+0,004), где t — номинальное значение временного интервала, с.

Характеристики реогрскЬических каналов

Чувствительность для каналов объемной реограммы устанавливается из ряда: 0,005; 0,01; 0,02; 0.05; 0.1; 0,2; 0,5 Ом/см.

Пределы допускаемой относительной погрешности установки чувствительности для каналов объемной реограммы — ± 6 %.

Пределы допускаемой абсолютной основной погрешности измерения значения размаха сигнала объемной реограммы в диапазоне от 0,02 до 4 Ом — ± (0,06AR+5), где AR — номинальное значение размаха объемной реограммы, мОм.

Пределы допускаемой дополнительной относительной погрешности измерения размаха сигнала объемной реограммы при измерении базового импеданса от 20 до 500 Ом — ± 3 %;

Уровень внутренних шумов, приведенных ко входу, в канале объемной реограммы при значении базового импеданса 50 Ом — не более 0,003 Ом (от пика до пика).

Чувствительность для каналов дифференциальной реограммы устанавливается из ряда: 0,1; 0,2; 0,5; 1; 2; 5; 10 Ом/(с-см).

Пределы допускаемой относительной погрешности установки чувствительности для каналов дифференциальной реограммы — ± 6 %.

Пределы допускаемой абсолютной погрешности измерения значения размаха сигнала дифференциальной реограммы в диапазоне от 0,5 до 60 Ом/с — ± (0,lRd+0,05), где Rd — номинальное значение размаха дифференциальной реограммы, Ом/с.

Пределы допускаемой абсолютной погрешности измерения значения базового импеданса в диапазоне от 10 до 700 Ом — ± (0,05R+2), где R — номинальное значение базового импеданса. Ом.

Пределы допускаемой относительной погрешности установки частоты зондирующего тока (из ряда: 56; 112 кГц) — ±10 %.

Амплитудное значение зондирующего тока — (2 ± 0,5) мА.

Неравномерность амплитудно-частотной характеристики (АЧХ) для каналов объемной реограммы:

- в полосе частот от 1 до 15 Гц — ±5 %;

- в полосе частот от 15 до 20 Гц — от 0 до минус 20 %.

Частота среза фильтра высоких частот (ФВЧ) для каналов объемной реограммы по уровню минус (3±0.5) дБ устанавливается из ряда: 0,05; 0,16; 0,5; 1,6 Гц.

Частота среза фильтра низких частот (ФНЧ) для каналов объемной реограммы по уровню минус (3±0,5) дБ устанавливается из ряда: 10; 25 Гц.

Коммутатор отведений обеспечивает заданное пользователем подключение любой электродной пары («1». «11») ко входу любого реографического канала.

Коэффициент взаимовлияния между реографическими каналами — не более 1 %.

Характеристики канала ЭКГ

Чувствительность для канала ЭКГ устанавливается из ряда: 0,05; 0,1; 0,2; 0,5; 1; 2; 5 мВ/см.

Пределы допускаемой относительной погрешности установки чувствительности для канала ЭКГ — ± 3 %.

Пределы допускаемой относительной погрешности измерения напряжения в диапазоне от 0,1 до 8 мВ — ±7 %.

Коэффициент подавления синфазной помехи — не менее 120 дБ.

Входное сопротивление усилителей — не менее 200 МОм.

Уровень внутренних шумов, приведенных ко входу — не более 10 мкВ (от пика до пика).

Неравномерность АЧХ в диапазоне частот от 0,5 до 60 Гц — в пределах ± 3 %.

Частота среза ФВЧ по уровню минус (3±0,5) дБ устанавливается из ряда: 0,05; 0,5 Гц.

Частота среза ФНЧ по уровню минус (3±О,5) дБ устанавливается из ряда: 40; 75 Гц. Коэффициент подавления фильтра сетевой помехи — не менее 60 дБ.

Постоянный ток в цели пациен та — не более 0.1 мкА.

Характеристики полиграфических каналов в режиме КГР

Канал обеспечивает регистрацию сигнала КГР в диапазоне от 0,5 до 10 % от базового сопротивления при изменении последнего от 5 до 100 кОм.

Чувствительность для канала КГР устанавливается из ряда: 0,1; 0,2; 0,5; 1; 2; 5; 10 %/см.

Уровень внутренних шумов, приведенных ко входу, при сопротивлении источника 100 кОм, — не более 0,1 %.

Частота зондирующего тока — (120±12) Гц.

Частота среза ФВЧ по уровню минус 3 дБ устанавливается из ряда: 0,05; 0,16; 0,5 Гц.

Частота среза ФНЧ по уровню минус (3±О,5) дБ устанавливается из ряда: 1; 2; 5 Гц.

Характеристики датчика ПГ и полиграфического канала в режиме ПГ Диапазон регистрации размаха изменения длины пояса — от 1 до 100 мм.

Чувствительность для каналов ПГ устанавливается из ряда: 0,2; 0,5; 1; 2; 5 см/см.

Уровень внутренних шумов, приведенных ко входу — не более 0,3 мм.

Частота среза ФВЧ по уровню минус (3±0,5) дБ устанавливается из ряда: 0; 0,05; 0,16 Гц.

Частота среза ФНЧ по уровню минус (3±0,5) дБ — 5 Гц.

Характеристики полиграфического канала в режиме СКГ

Диапазон регистрации напряжения с выхода датчика СКГ - от 0,005 до 5 мВ.

Частота среза ФВЧ по уровню минус (3±0,5) дБ— 40 Гц.

Частота среза ФНЧ по уровню минус (3±0,5) дБ— 75 Гц.

Характеристики датчика ФПГ и полиграфического канала в режиме ФПГ

Диапазон регистрации постоянной составляющей сигнала ФПГ - от 100 до 1000 °/Оо-

Чувствительность для каналов переменной составляющей ФПГ устанавливается из ряда: 0,1; 0,2; 0,5; 1; 2; 5; 10°/00/см.

Диапазон регистрации переменной составляющей сигнала ФПГ — от 0,5 до 40 °/оо-

Пределы допускаемой относительной погрешности регистрации переменной составляющей сигнала ФПГ ■— ± 5 %.

Уровень внутренних шумов, приведенных ко входу — не более 0,1 0/00 (от пика до пика).

Чувствительность для канала дифференциальной составляющей устанавливается из ряда: 2; 5; 10; 20; 50; 100; 200 %о/(с-см).

Канал дифференциального ФПГ выполняет дифференцирование сигнала ФПГ в диапазоне от 1 до 200 °/оо /с.

Частота среза ФВЧ по уровню минус (3±0,5) дБ выбирается из ряда: 0,05; 0,16; 0,5; 1,6 Гц.

Частота среза ФНЧ по уровню минус (3±0,5) дБ выбирается из ряда: 10; 25 Гц.

Характеристики полиграфического канала в режиме измерения давления

Пределы допускаемой абсолютной погрешности измерения значения давления в диапазоне от 10 до 300 мм рт. ст. (от 1,333 до 40 кПа) — ±3 мм рт. ст. (±399,96 Па).

Чувствительность для канала переменной составляющей давления устанавливается из ряда: 0,1; 0,2; 0,5; 1; 2; 5; 10 мм рт. ст./см.

Пределы допускаемой относительной погрешность установки чувствительности переменной составляющей давления —± 3 %.

Канал обеспечивает регистрацию переменной составляющей давления в диапазоне от 0,1 до 10 мм рт. ст.

Пределы допускаемой абсолютной погрешности регистрации переменной составляющей давления - ± (0,05ДР+0,03), где ДР — номинальное значение переменной составляющей давления, мм рт. ст.

Уровень внутренних шумов, приведенных ко входу — не более 0,05 мм рт. ст. (от пика до пика).

Чувствительность каналов дифференциального давления устанавливается из ряда: 2; 5; 10; 20; 50; 100; 200 мм рт. ст./(с см).

Пределы допускаемой относительной погрешности установки чувствительности каналов дифференциального давления — ± 3 %.

Канал дифференциального давления выполняет дифференцирование сигнала переменной составляющей в диапазоне от 2 до 200 мм рт. ст./с.

Частота среза ФВЧ для канала переменной составляющей давления по уровню минус (3±0,5) дБ выбирается из ряда: 0,16; 0,5 Гц.

Частота среза ФНЧ для канала переменной составляющей давления по уровню минус (3±О,5) дБ выбирается из ряда: 10; 25 Гц.

Характеристики калибратора

Реографы снабжены встроенным калибратором, обеспечивающим подачу на входы реографических каналов калибровочного сигнала прямоугольной формы амплитудой (100 ± 5) мОм, а на входы полиграфических каналов - сигнала прямоугольной формы амплитудой (1,00 ±0,05) мВ.

Реографы работают от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 0,5) Гц.

Потребляемая мощность блока пациента при номинальном напряжении питания — не более 15 В-А.

Габаритные размеры блока пациента — не более 230x110x40 мм.

Масса блока пациента — не более 1 кг.

Время установления рабочего режима реографов — не более 5 мин.

Реографы имеют продолжительный режим работы.

Общая безопасность системы обеспечивается выполнением требований стандарта ГОСТ Р МЭК 60601-1-1-2007. Блок пациента представляет собой электромедицинское изделие класса I тип BF по ГОСТ Р 50267.0-92. Электромагнитная совместимость (ЭМС) реографов соответствует требованиям ГОСТ Р 50267.0.2-2005.

Средняя наработка на отказ — не менее 2000 ч.

Средний срок службы блоков пациента — не менее 5 лет.

Условия эксплуатации:

- диапазон температур окружающего воздуха от + 10 до + 35 °C;

- относительная влажность воздуха до 80 % при температуре 25 °C;

- диапазон атмосферного давления (760± 30) мм рт.ст.

Знак утверждения типа

Знак утверждения типа наносят на переднюю панель блока пациента методом шелко-графии и на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

Комплектность поставки в зависимости от модификации реографов соответствует таблице 2.

Таблица 2 - Комплектность реографа.

Поверка

осуществляется по документу НПКФ 2.893.013 МП «Реограф-полианализатор шестиканальный для комплексного исследования параметров кровообращения РГПА-6/12 «Реан-Поли». Методика поверки», согласованному ГЦИ СИ ВНИИИМТ и ГЦИСИВНИИОФИ 14.01.1999 г.

Основные средства поверки.

- генератор ГФ-05 с набором ПЗУ: «ЧСС/РГ-1Д», «РГ-1,2»;

- поверочное коммутационное устройство ПКУ-ЭКГ;

- преобразователь напряжение-сопротивление ПНС-ГФ;

- измеритель давления цифровой ИДЦ-1М.

Сведения о методах измерений

Методика выполнения измерений изложена в Руководстве пользователя «Реограф-полианализатор шестиканальный для комплексного исследования параметров кровообращения РГПА-6/12 «Реан-Поли».

Нормативные документы

ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинские. Общие технические условия.

ГОСТ Р МЭИ 601-1-1-2007. Изделия медицинские электрические. Часть 1. Общие требования безопасности. Требования безопасности к медицинским электрическим системам.

ГОСТ Р 50267.0-92. Изделия медицинские электрические. Часть 1. Общие требования безопасности.

ГОСТ Р 50267.0.2-2005. Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний.

ТУ 9441-013-24176382-2008. Технические условия.

Рекомендации к применению

Осуществление деятельности в области здравоохранения.
