Преобразователи расхода ультразвуковые ЭСДУ-01
| Номер в ГРСИ РФ: | РБ 03 07 4957 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО "ВОГЕЗЭНЕРГО", г. Минск |
Преобразователи расхода ультразвуковые ЭСДУ-01 (далее - преобразователи), предназначены для измерения и преобразования объемного расхода и объема жидкости, протекающей в трубопроводе, в унифицированный выходной электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4957 12 |
| Наименование | Преобразователи расхода ультразвуковые ЭСДУ-01 |
| Год регистрации | 2012 |
| Номер сертификата | 8098 |
| Дата регистрации | 2012-09-27 |
| Срок действия | 2017-09-27 |
| Получатель сертификата | ООО "ВОГЕЗЭНЕРГО", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "ВОГЕЗЭНЕРГО"
Адрес: ул. Бородинская, 2Д, г. Минск
Контакты: +375-17-239-21-71 / vogez-gk@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Преобразователи расхода метрологически обеспечены в РБ методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 200 мм включительно. Временно, до создания необходимой технической базы в РБ, проводить поверку преобразователи расхода в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или с Ду свыше 200 мм имитационным методом по методике поверки, утвержденной в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2271-2012. |
Поверители
Скачать
|
Описание типа РБ 03 07 4957 12 [2013-02-18]
rb-03-07-4957-12_2013-02-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4957 12 [2012-01-01]
rb-03-07-4957-12_2012-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи расхода ультразвуковые ЭСДУ-01 (далее - преобразователи), предназначены для измерения и преобразования объемного расхода и объема жидкости, протекающей в трубопроводе, в унифицированный выходной электрический сигнал.
Область применения преобразователей: технический и коммерческий учет объемного расхода и объема воды, на источниках теплоты, предприятиях тепловых сетей, тепловых пунктах, объектах промышленного, коммунального и бытового назначения, в составе теплосчетчиков.
Описание
Преобразователи состоят из первичного преобразователя и установленных на нем ультразвуковых датчиков и электронного блока.
Принцип работы преобразователей основан на измерении времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению потока жидкости и против него.
Преобразователи осуществляют измерение и пропорциональное преобразование объемного расхода и объема жидкости в унифицированный электрический импульсный выходной сигнал.
Преобразователи могут использоваться в трубопроводах с жидкостями:
- горячей и холодной, в том числе питьевой водой;
- теплоносителем.

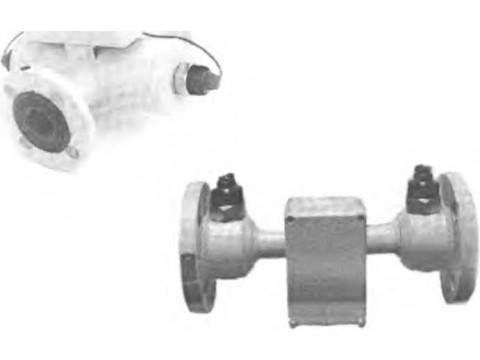

Внешний вид преобразователя ЭСДУ-01 приведен на рисунке 1.
Схема нанесения знаков поверки и пломбировки для защиты от несанкциониро:
доступа к элементам преобразователя приведена в приложении А.
\л,:а
Рисунок 1 - Внешний вид преобразователя расхода ультразвукового ЭСДУ-01
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальные размеры концевых соединений преобразователей: - фланцевого, DN,. мм от 15 до 1200
- резьбового G %В, G 1В
Давление измеряемой среды, МПа,.................. не более 1,6
Весовой коэффициент импульса Ку,л/имп........................................... от 10'2 до 103
Напряжение питания постоянного тока от внешнего источника. В.............. 24 ± 4.8
Напряжение питания постоянного тока от литиевой батареи. В................ 3.6 ± 0.4
Диапазоны измерения расхода в зависимости от размеров преобразователей представлены в таблице 3.
Таблица 3
|
Фланцевые соединения DN, мм |
Резьбовые соединения |
Минимальный расход qmin, м3\ч |
Переходный расход qt, м3\ч |
Номинальный расход qn, м3\ч |
Максимальный расход qmax, М3\ч |
Весовой коэффициент импульса. Ку л/имп |
|
Для преоб |
эазователей крестообразной формы | |||||
|
50/1 |
- |
0.07 |
0,28 |
5.0 |
7.0 |
от 0.02 до 0.2 |
|
50/2 |
- |
0,12 |
0.48 |
9.0 |
12,0 |
от 0.04 до 0,4 |
|
Для преобразователей U образной формы | ||||||
|
50/2 |
- |
0,12 |
0,48 |
9.0 |
12,0 |
от 0,04 до 0.4 |
|
50 |
- |
0.3 |
1,2 |
21.0 |
30.0 |
от 0,10 до 1.0 |
Окончание таблицы 3
|
Фланцевые соединения DN, мм |
Резьбовые соединения |
Минимальный расход qmin, мАч |
Переходный расход qt, м3\ч |
Номинальный расход qn, м3\ч |
Максимальный расход Чтах, М3\Ч |
Весовой коэффициент импульса, Kv л/имп |
|
Для преобразователей в форме прямой трубы с сужением | ||||||
|
15 |
G3/4B |
0,03 |
0,12 |
1,5 |
3,0 |
от 0,01 до 0,1 |
|
20 |
G 1В |
0,05 |
0,20 |
2,5 |
5,0 |
от 0,015 до 0,15 |
|
32 |
- |
0,12 |
0,48 |
9,0 |
12,0 |
от 0,04 до 0,4 |
|
40 |
- |
0,2 |
0,8 |
15,0 |
20,0 |
от 0,05 до 0,5 |
|
50 |
- |
0,3 |
1,2 |
21,0 |
30,0 |
от 0,10 до 1,0 |
|
65 |
- |
0,5 |
2,0 |
35,0 |
50,0 |
от 0,15 до 1,5 |
|
80 |
- |
0,8 |
3,2 |
60,0 |
80,0 |
от 0,25 до 2,5 |
|
100 |
- |
1,2 |
4,8 |
90,0 |
120,0 |
от 0,35 до 3,5 |
|
Для преобразователей в форме прямой трубы | ||||||
|
65 |
- |
0,5 |
2,0 |
35,0 |
50,0 |
от 0,15 до 1,5 |
|
80 |
- |
1,8 |
7,2 |
90,0 |
180,0 |
от 0,5 до 5,0 |
|
100 |
- |
2,8 |
11,2 |
140,0 250,0 |
280,0 500,0 |
от 0,8 до 8,0 от 1,4 до 14,0 |
|
150 |
- |
5,0 |
20,0 | |||
|
200 |
- |
11 |
44 |
550 |
1100 |
от 3,0 до 30,0 |
|
250 |
- |
18 |
72 |
900 |
1800 |
от 5,0 до 50,0 |
|
300 |
- |
25 |
100 |
1250 |
2500 |
от 7,0 до 70,0 |
|
400 |
- |
45 |
180 |
2250 |
4500 |
от 12,5 до 125 |
|
500 |
- |
70 |
280 |
3500 |
7000 |
от 20,0 до 200 |
|
600 |
- |
100 |
400 |
5000 |
10000 |
от 28,0 до 280 |
|
700 |
- |
140 |
560 |
7000 |
14000 |
от 40,0 до 400 |
|
800 |
- |
180 |
720 |
9000 |
18000 |
от 50,0 до 500 |
|
900 |
- |
230 |
920 |
11500 |
23000 |
от 65,0 до 650 |
|
1000 |
- |
280 |
1120 |
14000 |
28000 |
от 80,0 до 800 |
|
1200 |
- |
400 |
1600 |
20000 |
40000 |
от 100 до 1000 |
Пределы допускаемой относительной погрешности измерения расхода указанны в таблице 4.
Таблица 4
|
Класс точности по CTBEN 1434-1-2011 |
Диапазон измерения расхода |
Пределы допускаемой относительной погрешности измерения объемного расхода и объема, % |
|
1 |
q t — q — qmax |
±1 |
|
q min — q qt |
±(1 + 0,01 qmax /q), но не более ±5 % | |
|
2 |
q t — q — qmax |
±2 |
|
q min _ q < qt |
±(2 + 0,02 qmax /q), но не более ±5 % |
Время установления рабочего режима, мин, не более.........
Класс оборудования по ЭМС согласно ГОСТ Р 51522-99, класс окружающей среды по СТБ EN 1434-4-2011 ..............
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 - 96 Климатические условия при эксплуатации:
- температура измеряемой среды, °C,..............................
- температура окружающей среды, °C,...............................
- относительная влажность окружающего воздуха, %,.........
- атмосферное давление, кПа,........................................
30
Б
А и В
IP 54, категория 2
от 0 до плюс 150
.от минус 25 до плюс 55
до 95, при температуре 35 °C от 84,0 до 106,7
Климатические условия при транспортировании:
- температура окружающей среды, °C,....................
- относительная влажность окружающего воздуха, %,
- атмосферное давление, кПа,...............................
Масса , кг, не более.................................................
Класс защиты от поражения электрическим током поГОСТ 12.2.091-2012 ...........................................................
Средний срок службы, лет, не менее,...........................
Средняя наработка на отказ, ч, не менее.......................
от минус 25 до плюс 55
до 95, при температуре 35 °C
от
от 84,0 до 106,7
1 до 630 (в зависимости от DN)
III
12
17000
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель электронного блока преобразователя методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки преобразователя указан в таблице 5.
Таблица 5
|
Наименование и условное обозначение |
Количество |
|
Преобразователь расхода ультразвуковой ЭСДУ-01 |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Упаковка |
1 |
|
Методика поверки |
1 (по требованию заказчика) |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 101138220.010-2012 "Преобразователи расхода ультразвуковые ЭСДУ-01. Технические условия".
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ Р 52931-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия".
CTBEN 1434-1 -2011 "Теплосчетчики. Общие требования".
СТБ EN 1434-1 - 2011 "Теплосчетчики. Испытания с целью утверждения типа".
МРБ МП. 2271 - 2012 "Преобразователи расхода ультразвуковые ЭСДУ-01. Методика поверки”
[Государсадинл «ад] I средстг юмеити* I \ РеспуЬазд
Заключение
Преобразователи расхода ультразвуковые ЭСДУ-01 соответствуют требованиям ТУ BY 101138220.010-2012, ГОСТ 12997-84, ГОСТ Р 52931-2008, СТБ EN 1434-1-2011 и СТБ EN 1434-4-2011 (в части требований к датчикам потока).
Межповерочный интервал при применении в сфере законодательной метрологии:
- при использовании в составе теплосчетчиков - не более 48 месяцев при выпуске из производства и не более 24 месяцев при эксплуатации;
- при использовании в качестве самостоятельного средства измерения - не более 24 месяцев.
Научно-исследовательский
центр испытательный средств измерений
и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. +375 17 334 98 13.
Аттестат аккредитации № BY/112 02.1.0.0025.
