Расходомеры вихревые серии 8800
| Номер в ГРСИ РФ: | РБ 03 07 1813 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 07 1813 12 [2013-01-31]
rb-03-07-1813-12_2013-01-31.pdf
|
Скачать |
Расходомеры вихревые серии Vortex 8800 (далее - расходомеры) предназначены для измерения расхода и количества жидкостей, газов и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1813 12 |
| Наименование | Расходомеры вихревые серии 8800 |
| Год регистрации | 2012 |
| Номер сертификата | 8112 |
| Дата регистрации | 2012-09-27 |
| Срок действия | 2017-09-27 |
| Получатель сертификата | фирма "Emerson Process Management, Rosemount Inc.", США (US) компании "Emerson Process Management", США (US) |
Производитель / Заявитель
фирма "Emerson Process Management, Rosemount Inc." компании "Emerson Process Management"
Адрес: 8200 Market Bolevard, Chanhassen, MN 55317; 12001 Technology Drive, Eden Prairie, MN 55344
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 150 мм включительно; расходомеры, предназначенные для измерения объемного расхода газа и пара, метрологически обеспечены методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - вода). |
| Методика поверки | Поверка проводится по МРБ МП. 1225-2012 (изменения № 1-2). |
| Признание поверки | Временно, до создания собственной технической базы в Республике Беларусь, признавать результаты первичной и периодической поверки метрологически необеспеченных расходомеров, проведенной в аккредитованных поверочных лабораториях (на эталонных расходомерных установках в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или Ду свыше 150 мм). |
Поверители
Скачать
|
Описание типа РБ 03 07 1813 12 [2013-01-31]
rb-03-07-1813-12_2013-01-31.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые серии Vortex 8800 (далее - расходомеры) предназначены для измерения расхода и количества жидкостей, газов и пара.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях промышленности.
Описание
Принцип действия расходомеров основан на эффекте образования вихрей (вихревая дорожка Кармана) при обтекании движущейся по трубопроводу средой препятствия (вихревого тела). Частота смены вихрей прямо пропорциональна скорости потока и, следовательно, объемному расходу среды.
Конструктивно расходомеры состоят из первичного преобразователя, представляющего собой измерительную трубу с встроенным телом обтекания и пьезоэлектрическим датчиком, и вторичного микропроцессорного преобразователя.
Пьезоэлектрический датчик воспринимает импульсы давления, вызванные чередованием вихрей на теле обтекания, и создает электрическое напряжение, частота колебаний которого преобразуется в выходной сигнал, пропорциональный объемному расходу измеряемой среды.
Вторичный преобразователь обрабатывает сигнал с датчика и преобразует его в выходные сигналы: аналоговый токовый с протоколом HART, частотно-импульсный и цифровой с протоколом Foundcition Fieldbus.
/тШм
И II
'L Ji
Расходомеры выпускают в следующих исполнениях:
DF - фланцевое подключение;
DW - бесфланцевое подключение;
DR - со встроенными коническими переходами на меньший внутренний диаметр измерительной трубы (только фланцевое подключение);
DD - сдвоенный вторичный преобразователь (только фланцевое подключение).
Расходомеры могут иметь местную цифровую индикацию.
Расходомеры выпускают в компактном и раздельном исполнениях.
Расходомеры имеют взрывозащищенное исполнение.
Внешний вид расходомеров приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении.

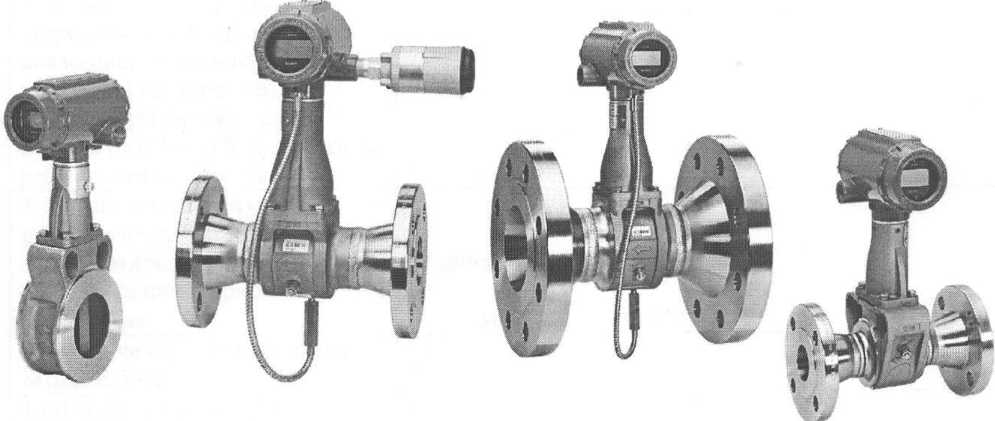

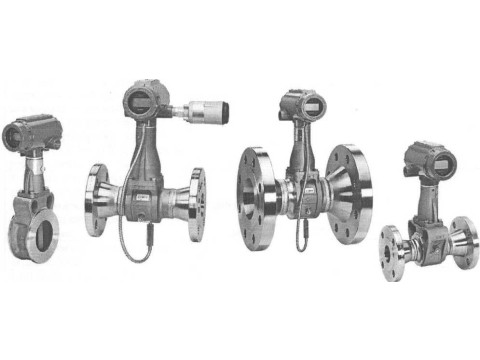

Рисунок 1 - Внешний вид расходомеров вихревых серии Vortex 8800
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров вихревых серии Vortex 8800 представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
Исполнение первичного преобразователя | |||
|
DF, DD |
DW |
DR | |
|
1 Диаметр условного прохода, Ду, мм |
15,25,40, 50, 80, 100, 150, 200, 250 |
15,25,40, 50, 80, 100, 150, 200 |
15, 25,40, 50, 80, 100, 150, 200, 250 |
|
2 Диапазон измерений объемного расхода, м3/ч: - жидкость - газ |
от 0,4 до 1395 от 1,41 до 13956 |
от 0,4 до 885 от 1,41 до 8853 |
от 0,4 до 885 от 1,41 до 8853 |
|
3 Диапазон показаний массового расхода насыщенного пара, кг/ч |
от 5,81 до 248190 |
от 5,81 до 157457 |
от 5,81 до 157457 |
|
4 Пределы допускаемой относительной погрешности измерения объемного расхода, %: - жидкость - газ, пар |
±0,65; для исполнения DR с Ду от 150 до 2^ям:"Й&0 ±1,00; для исполнения DR с Ду от 150 до^б мйг-±1 Д5\« | ||
|Государсг-'Ы1кйреес>р|
Окончание таблицы 1
|
Наименование характеристики |
Значение характеристики | ||
|
Исполнение первичного преобразователя | |||
|
DF, DD |
DW |
DR | |
|
5 Пределы допускаемой основной приведенной погрешности выходного аналогового токового сигнала, % |
±0,025 от диапазона | ||
|
6 Диапазон рабочей температуры окружающего воздуха, С |
от минус 50 до плюс 85; при использовании ЖКИ: от минус 20 до плюс 85 | ||
|
7 Пределы допускаемой дополнительной приведенной погрешности выходного аналогового токового сигнала, вызванной отклонением температуры окружающего воздуха от (25 ± 5) °C в диапазоне рабочих температур, % |
±0,1 от диапазона | ||
|
8 Диапазон температуры измеряемой среды, °C: - стандартное исполнение - высокотемпературное исполнение |
от минус 40 до плюс 232 от минус 200 до плюс 427 | ||
|
9 Давление измеряемой среды, МПа, не более |
25 |
10 |
15 |
|
10 Потеря давления, кПа, не более |
45 | ||
|
11 Выходные сигналы: - токовый - частотно-импульсный - цифровой |
от 4 до 20 мА с протоколом HART от 0 до 10000 Гц Foundation Fieldbus | ||
|
12 Диапазон напряжения питания постоянного тока, В |
с выходным сигналом HART: от 10,8 до 42,0 с выходным сигналом Foundation Fieldbus: от 9,0 до 32,0 | ||
|
13 Потребляемая мощность, Вт, не более |
1 | ||
|
14 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 |
IP66 | ||
|
15 Масса, кг, не более |
293 |
38,6 |
222,21 |
|
16 Габаритные размеры, мм, не более |
583x472x330 для исполнения DD: 690x472x325 |
169x270x301 |
489x420x302 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- расходомер вихревой серии Vortex 8800 (модификация и типоразмер согласно заказу) - упаковка
1 шт.;
1 шт.;
1 экз.;
1 шт.;
1 экз.
- эксплуатационная документация фирмы
- комплект ЗИП (по заказу)
- методика поверки МРБ МП.1225-2012
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «Emerson Process Management, Posemount Inc.» (США) компании «Emerson Process Management» (CHIA);
ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний»;
МРБ МП. 1225-2012 «Расходомеры вихревые серии Vortex 8800. Методика поверки».
Заключение
Расходомеры вихревые серии Vortex 8800 соответствуют требованиям документации фирмы «Emerson Process Management, Posemount Inc.» (США) компании «Emerson Process Management» (США), ГОСТ 28723-90.
Межповерочный интервал - не более 24 месяцев (для расходомеров вихревых серии Vortex 8800, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
