Расходомеры электромагнитные серии 8700

Номер в ГРСИ РФ:	РБ 03 07 1846 12
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Расходомеры
Производитель / заявитель:	«Emerson Process Management GmbH & Co. OHG», Германия

Скачать

	Описание типа РБ 03 07 1846 12 [2013-02-01] rb-03-07-1846-12_2013-02-01.pdf	Скачать
	Описание типа РБ 03 07 1846 12 [2013-01-31] rb-03-07-1846-12_2013-01-31.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Расходомеры электромагнитные серии 8700 (далее - расходомеры) предназначены для измерения объемного расхода электропроводящих жидкостей, пульп и суспензий.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 1846 12
Наименование	Расходомеры электромагнитные серии 8700
Год регистрации	2012
Номер сертификата	8114
Дата регистрации	2012-09-27
Срок действия	2017-09-27
Получатель сертификата	фирма "FR Tecnologias de Flujo, S.A. de C.V. Magmeter Operations", Мексика (MX) компании "Emerson Process Management", США (US)

Производитель / Заявитель

фирма "FR Tecnologias de Flujo, S.A. de C.V. Magmeter Operations" компании "Emerson Process Management"

Адрес: Calle Miguel de Cervantes #111, Chihuahua, 31109

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Метрологическое обеспечение	Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 150 мм включительно.
Методика поверки	Поверка проводится по МРБ МП. 1267-2012 (изменения № 1-2).
Признание поверки	Временно, до создания собственной технической базы в Республике Беларусь, признавать результаты первичной и периодической поверки метрологически необеспеченных расходомеров, проведенной в аккредитованных поверочных лабораториях (на эталонных расходомерных установках в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или Ду свыше 150 мм).

Поверители

Скачать

	Описание типа РБ 03 07 1846 12 [2013-02-01] rb-03-07-1846-12_2013-02-01.pdf	Скачать
	Описание типа РБ 03 07 1846 12 [2013-01-31] rb-03-07-1846-12_2013-01-31.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях промышленности.

Описание

Принцип действия расходомеров состоит в следующем: электропроводящая жидкость, протекающая через расходомер, соответствует проводнику, движущемуся в постоянном магнитном поле, и в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости, а, следовательно, и расходу жидкости.

Расходомеры состоят из первичных преобразователей расхода исполнений 8705, 8707, 8711, 8721 и вторичных измерительных преобразователей исполнений 8712Е, 8712Н и 8732Е.

Магнитное поле создается обмотками двух катушек, расположенных в корпусе первичного преобразователя. Внутренний диаметр первичного преобразователя футерован немагнитным материалом, в который встроены электроды. Возникающая при движении измеряемой среды в магнитном поле разность потенциалов снимается электродами.

Первичные преобразователи расхода имеют следующие конструктивные отличия:

Вторичные измерительные преобразователи обеспечивают питание цепи возбуждения катушек и обрабатывают сигнал с электродов первичных преобразователей расхода, преобразуя его в выходные сигналы: аналоговый токовый с протоколом HART, частотноимпульсный и цифровой с протоколами Foundation Fieldbus и Profibus-PA.

Расходомеры могут иметь местную цифровую индикацию (ЖКИ).

Расходомеры выпускают в компактном и раздельном исполнениях.

Расходомеры имеют взрывозащищенное исполнение.

Первичные преобразователи 8707 в комплекте с вторичными измерительными преобразователями 8712Н предназначены для измерения расхода шламов, пульп, жидкостей с газовыми и твердыми включениями в условиях высокого уровня паразитных шумов.

Внешний вид расходомеров приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в приложении.

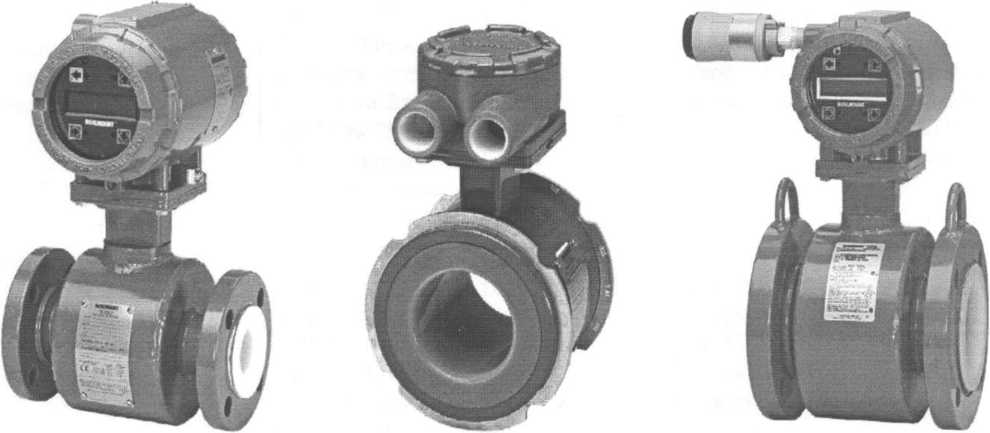

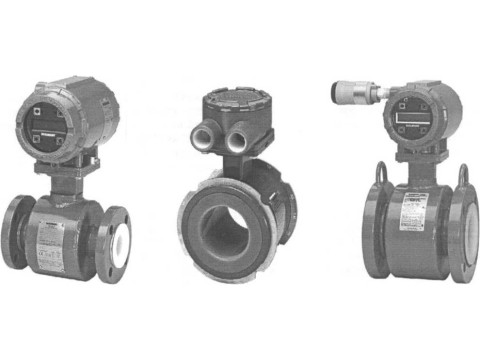

Рисунок 1 - Внешний вид расходомеров электромагнитных серии 8700

Реслублнии Беларусь

для документов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики расходомеров электромагнитных серии 8700 представлены в таблицах 1 и 2.

Таблица 1

		Значение характеристики
Наименование характе-	Исполнение первичного преобразователя
ристики	8705	8707	8711	8721
1 Условный проход Ду, мм	от 15 до 250	от 80 до 250	от 4 до 200	от 15 до 100
2 Минимальная электропроводность измеряемой среды, См/м	51 О'4	510'3	51 О'4	5-Ю'4
3 Пределы допускаемой основной погрешности измерения расхода: - с вторичным преобразователем 8732Е, 8712Е: • стандартное исполнение первичного преобразователя • опция исполнения первичного преобразователя (высокоточная калибровка) - с вторичным преобразователем 8712Н: • стандартное исполнение первичного преобразователя • опция исполнения первичного преобразователя (высокоточная калибровка)	±(0,25 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 2 м/с; ±(0,25 %-ТИЗ + 1,5 мм/с) при скорости потока от 2 до 12 м/с ±(0,15 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 2 м/с; ±0,18 %-ТИЗ при скорости потока от 2 до 12 м/с	±(0,25 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 2 м/с; ±(0,25 %-ТИЗ + 1,5 мм/с) при скорости потока от 2 до 12 м/с ±(0,15 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 2 м/с; ±0,18 %-ТИЗ при скорости потока от 2 до 12 м/с ±0,005 м/с при скорости потока от 0,01 до 1 м/с; ±0,50 %-ТИЗ при скорости потока от 1 до 10 м/с ±0,25 %-ТИЗ при скорости потока от 1 до 10 м/с	±(0,25 %-ТИЗ + 2,0 мм/с) при скорости потока от 0,01 до 12 м/с ±(0,15 %-ТИЗ + 1,0 мм/с) при скорости потока от 0,01 до 4 м/с; ±0,18 %-ТИЗ при скорости потока от 4 до 12 м/с	±0,0015 м/с при скорости потока от 0,01 до 0,3 м/с; ±0,50 %-ТИЗ при скорости потока от 0,3 до 12 м/с ±0,25 %-ТИЗ при скорости потока от 1 до 12 м/с

Окончание таблицы 1

Наименование характеристики	Значение характеристики
	Исполнение первичного преобразователя
	8705	8707	8711	8721
4 Диапазон рабочей температуры окружающего воздуха, °C: - для первичных преобразователей - для вторичных преобразователей: • 8712Е: • 8712Н: • 8732Е:	от -34 до +65; для 8721: от -15 до +60 с ЖКИ: от -29 до +60, без ЖКИ: от -40 до +74 с ЖКИ: от -29 до +54, без ЖКИ: от -29 до +54 с ЖКИ: от -25 до +65, без ЖКИ: от - 50 до +74
5 Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха от температуры (25 ± 5) °C в диапазоне рабочих температур, %/10°С: - с вторичными преобразователями 8712Е, 8732Е - с вторичным преобразователем 8712 Н	±0,025 ±0,265
6 Диапазон температуры измеряемой среды в зависимости от материала футеровки, °C: - PFA (Фторопласт-50) - PTFE (Фторопласт-4) - Полиуретан - ETFE (Фторопласт-40) - Неопрен - Линатекс	от -29 до +177 от -29 до +177 от -18 до +60 от -29 до +149 от -18 до +85 от -18 до +70	от -29 до+177 от -29 до +177 от -18 до +60 от -29 до +149 от -18 до +85 от -18 до +70	не применяется от -29 до +177 не применяется от -29 до +149 не применяется не применяется	от -29 до +177 не применяется не применяется не применяется не применяется не применяется
7 Давление измеряемой среды не более, МПа	41	41	5	2
8 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96	IP68	IP68	IP66	IP68
9 Масса в зависимости от типоразмера, кг, не более	98	98	27	30
10 Габаритные размеры, мм, не более	496x388x508	496x388x508	225x270x461	297x177x244
Примечание - ТИЗ является текущим измеряемым значением

Таблица 2

Наименование характеристики	Значение характеристики
	Исполнение вторичного преобразователя
	8732Е	8712Е	8712Н
1 Пределы допускаемой погрешности выходного аналогового токового сигнала, % от диапазона измерений	±0,025	±0,025	±0,1
2 Диапазон относительной влажности окружающего воздуха, %	от 0 до 100 при максимальной температуре 65 °C	от 0 до 100 при макс, температуре 49 °C; от 0 до 10 при макс, температуре 54 °C
3 Напряжение питания, В: - переменного тока - постоянного тока	от 90 до 250 от 12 до 42	от 90 до 250 от 12 до 42	115
4 Потребляемая мощность: - в сети питания переменного тока, В-А, не более - в сети питания постоянного тока, Вт, не более	40 20	40 20	300
5 Выходные сигналы: - токовый - частотный - цифровой	от 4 до 20 мА, HART от Одо 10 000 Гц Foundation Fieldbus, Profibus-PA	от 4 до 20 мА, HART от 0 до 10 000 Гц	от 4 до 20 мА, HART от 0 до 1 000 Гц
6 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96	IP66
7 Масса, кг, не более	3,7	4,5

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы.

Комплектность

В комплект поставки входит:

- расходомер электромагнитный серии 8700

(модификация и типоразмер согласно заказу) 1 шт.;

- упаковка 1 шт.;

- эксплуатационная документация фирмы 1 экз.;

- комплект ЗИП (по заказу) 1 шт.;

-методика поверки МРБ МП.1267-2012 1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы «Emerson Process Management, Rosemount Inc.», США;

Документация фирмы «FR Tecnologias de Flujo, S.A. de C.V. Magmeter Operations», Мексика;

ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний»;

МРБ МП. 1267-2012 «Расходомеры электромагнитные серии Rosemount 8700. Методика поверки».

Заключение

Расходомеры электромагнитные серии 8700 соответствуют требованиям документации фирмы «Emerson Process Management, Rosemount Inc.», США и «FR Tecnologias de Flujo, S.A. de C.V. Magmeter Operations», Мексика, ГОСТ 28723-90.

Межповерочный интервал - не более 24 месяцев (для расходомеров электромагнитных серии 8700, применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ.

г.Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
