Расходомеры газа тепловые серий ST, GF
| Номер в ГРСИ РФ: | РБ 03 07 3595 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Fluid Components International LLC", США |
Расходомеры газа тепловые серий ST, GF (далее по тексту - расходомеры) предназначены:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3595 13 |
| Наименование | Расходомеры газа тепловые серий ST, GF |
| Год регистрации | 2013 |
| Номер сертификата | 8462 |
| Дата регистрации | 2013-04-26 |
| Срок действия | 2018-04-26 |
| Получатель сертификата | фирма "Fluid Components International LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Fluid Components International LLC"
Адрес: 1755 La Costa Meadows Drive San Marcos CA 92069-5187
Контакты: fax: 760-736-6250, e-mail: info@ fluidcomponents.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП 1751-2008. |
Поверители
Скачать
|
Описание типа РБ 03 07 3595 13 [2013-08-16]
rb-03-07-3595-13_2013-08-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3595 13 [2008-02-20]
rb-03-07-3595-13_2008-02-20.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры газа тепловые серий ST, GF (далее по тексту - расходомеры) предназначены:
- серия ST (ST98 FlexMASSter, ST98L FlexMASSter, ST75 FlexMASSter, ST50 FlexMASSter, ST100 (ST100, ST102, ST110, ST112, ST100L) - для измерения объемного расхода и/или скорости потока биогазов и газов из органических отходов, природного газа, метана, азота, СОг, аргона, инертных, углеводородных и прочих газов, сжатого воздуха, воздуха для поддува в печи и бойлеры; расходомеры модификации ST100 также предназначены для измерения объемного расхода и/или скорости потока факельного газа, горючего газа, выхлопных газов;
- серия GF (GF 90, GF 92) - для измерения объемного расхода и/или скорости потока факельного газа, горючего газа, выхлопных газов.
Область применения - газовая, химическая, нефтехимическая и другие отрасли промышленности, энергетика, системы вентилирования и на другие промышленные объекты.
Описание
Принцип действия расходомеров основан на определении охлаждающего эффекта при поддержании постоянной разности температур между двумя преобразователями температуры, находящимися в потоке газа. Один преобразователь температуры определяет температуру газа, а второй работает как нагревательный элемент, который охлаждается при прохождении потока газа. Чем больше расход, тем больше охлаждающий эффект и, следовательно, мощность, требуемая на поддержание постоянной разности температур. Таки^^^^^рм, мощность, потребляемая подогреваемым преобразователем темперэту^йЙависйт от расхода газа
’ Il peecipj j]
V
\Д’.;л wntarrej/И
л. i-
Расходомеры состоят из первичного преобразователя расхода (ППР) и микропроцессорного электронного блока, выполненных в моноблочном или удаленном исполнениях. По способу подключения и конструктивному исполнению ППР расходомеры разделены на проточные и погружные.
В зависимости от выбранного режима индикации расходомеры могут индицировать скорость потока, объемный расход, массовый расход, температуру газа.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

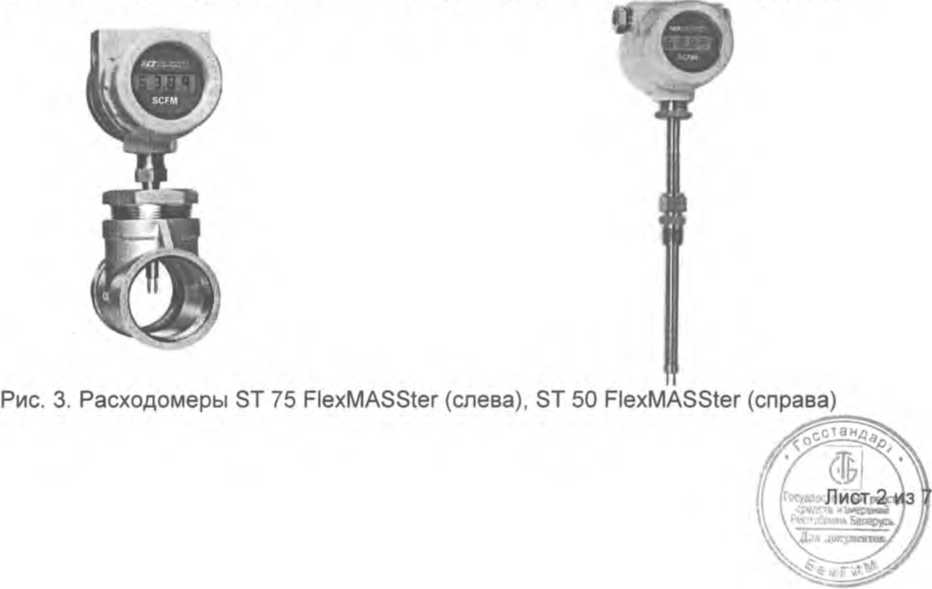

Внешний вид расходомеров представлен на рисунках 1-5.

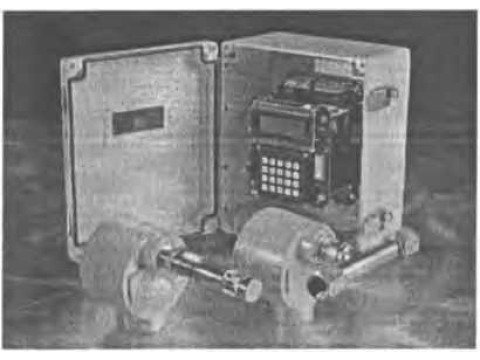

Рис. 1 Расходомеры GF 90, GF 92

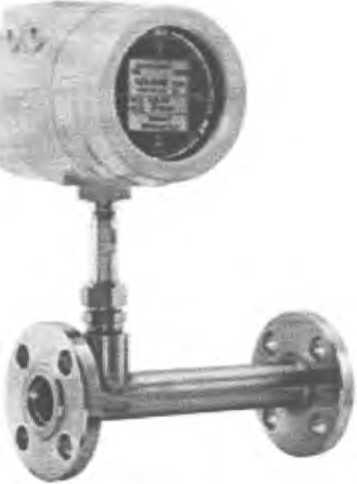

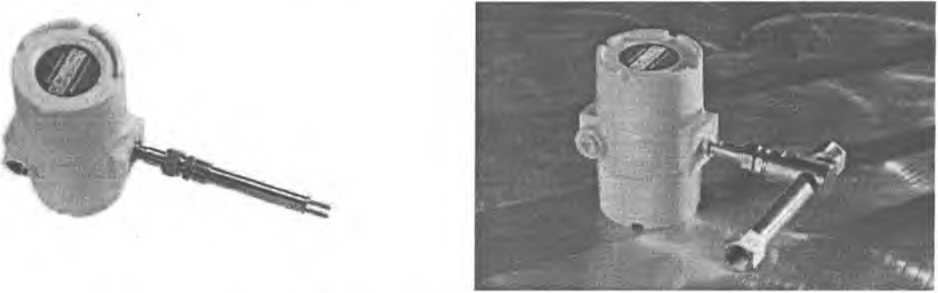

Рис. 2. Расходомеры ST 98 FlexMASSter (слева), ST 98L FlexMASSter (справа)
Рис 4. Расходомеры ST100 (слева), ST100L (справа)
Рис 5. Расходомеры ST 102, ST112 (слева), ST110 (справа)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСИКЕ ХАРАКТЕРИСТИКИ
Основные характеристики расходомеров указаны в таблицах 1, 2.
ИД 7
Таблица 1 Основные характеристики расходомеров газа тепловых ST98 FlexMASSter, ST98L FlexMASSter, ST75 FlexMASSter, ST50 FlexMASSter, GF90, GF92____________________
|
Наименование характеристики |
Значение для исполнения | |||||
|
GF92 |
ST98L FlexMASSter |
ST75 FlexMASSter |
ST50 FlexMASSter |
GF90 |
ST98 FlexMASSter | |
|
1 Исполнение первичного преобразователя |
проточное |
погружное | ||||
|
2 Диапазон измерений объемного расхода, приведенный к следующим условиям (Т=0°С, Р=101,325 кПа) м3/ч: - при измерении в трубопроводе круглого сечения |
от 0,01 до 3150 |
от 0,01 до 3100 |
от 0,07 до 1425 |
Q=nR2v3600, где R- радиус трубы, м v - скорость потока, м/с | ||
|
- при измерении в трубопроводе прямоугольного сечения |
Q=BH v-3600, где В и Н - ширина и высота прямоугольного сечения трубы, м, v - скорость потока, м/с | |||||
|
3 Диапазон измерений скорости потока приведенный к следующим условиям (Т=0°С, Р=101,325 кПа) |
- |
от 0,23 до 113 |
от 0,08 до 450 |
от 0,25 до 170 | ||
|
4 Пределы допускаемой относительной погрешности измерения , % |
Q ± (I + 0,5 —. О где Отах - верхний предел измерений, м3/ч; О - значение измеряемой величины, м3/ч |
Q ± (2 + 0,5 --тЭХ ) ’ Q где Qmax - верхний предел измерений, м3/ч; Q - значение измеряемой величины, м3/ч |
Q ± (1 + 0,5 —09^5—) ' Q где Qmax -верхний предел измерений, м3/ч; Q - значение измеряемой величины, м3/ч | |||
|
5 Динамический диапазон (настраиваемый) |
от 2:1 до 100:1, по отдельному заказу: до 1000:1 |
от 10:1 до 100:1 |
от 2:1 до 100:1, по отдельному заказу: до 1000:1 |
от 10:1 до 100:1 | ||
|
6 Номинальный диаметр трубы, мм |
20, 25; 40; 50; 75 |
25; 40; 50 |
6, 12, 20, 25; 40; 50 |
- |
- |
- |
|
7 Глубина погружения первичного преобразователя до оси трубопровода, мм |
от 25 до 152 от 25 до 305 от 25 до 457 опционально: по требованию заказчика |
от 51 до 1524 опционально: по требованию заказчика |
от 25 до152 от 25 до 305 от 25 до 533 опционально: по требованию заказчика | |||
|
8 Параметры выходов: -токовый, мА - по напряжению, В - частотноимпульсный, кГц - интерфейсы |
4-20 0-5; 1-5; 0-10 RS232 (опционально: HART, Profibus) |
4-20 0-10 опционально: 0-1 RS232 (опционально: инфракрасный порт PDA) |
4-20 0-5; 1-5; 0-10 RS232C (опционально: HART, Profibus) | |||
|
9 Диапазон температур окружающего воздуха при эксплуатации, ° С |
от минус 18 до плюс 60 |
от минус 18 до плюс 55 |
от минус 18 до плюс 60 |
от минус 18 до плюс 66 | ||
|
10 Диапазон показаний температуры рабочей среды,°C |
от минус 45 до плюс 177 опционально: от минус 73 до плюс 454 |
от минус 40 до плюс 177 |
от плюс 4 до плюс 38 опционально: от минус 18 до плюс 121 |
от минус 45 до плюс 177 опционально: от минус 73 до плюс 454 |
от минус 40 до плюс 177 | |
|
11 Диапазон напряжения питания, В: - от сети переменного тока - постоянного тока |
от 100 до 130, от 200 до 260 от 22 до 30 В |
от 85 до 265 от 22 до 30 |
от 18 до 36 |
от 100 до 130, от 200 до 260 от 22 до 3Q<;sS= |
от 85 до 265 =?£82 до 30 | |
|
12 Степень защиты оболочки по ГОСТ 14254-96 |
|рв6 !(/ ® П | |||||
осуда|кпгенный реестр] средств ичморцний / Респубпи^ / \Д-ля Mwimy'
Таблица 2. Основные характеристики расходомеров газа тепловых ST100, ST110, ST102,
ST112, ST1OOL____________________________________________________________________
|
Наименование характеристики |
Значение для исполнения | |||||
|
ST100 |
ST110 |
ST102 |
ST112 |
ST100L | ||
|
1 Исполнение первичного преобразователя |
погружное |
погружное |
погружное |
погружное |
проточное | |
|
2 Диапазон измерений объемного расхода, приведенный к следующим условиям (Т= 0°С, Р=101,325 кПа), м3/ч |
от 0,01 до 3,14 | |||||
|
- при измерении в трубопроводе круглого сечения |
Q=nR2v3600, где R- радиус трубы, м; v - скорость потока, м/с | |||||
|
- при измерении в трубопроводе прямоугольного сечения |
Q=BHv3600, где В и Н- ширина и высота прямоугольного сечения трубы, м; v - скорость потока, м/с | |||||
|
3 Диапазон измерений скорости потока, приведенный к следующим условиям (Т=0°С, Р= 101,325 кПа) |
от 0,07 до 305 |
- | ||||
|
4 Пределы допускаемой относительной погрешности измерения, % |
±(0,75 % от Q + 0,5 % от Qmax ) где Q - значение измеряемой величины, Qmax - верхний предел измерений | |||||
|
5 Динамический диапазон |
Настраиваемый от 2:1 до 1000:1 | |||||
|
6 Номинальный диаметр трубы, мм |
- |
25, 40, 50 | ||||
|
7 Глубина погружения первичного преобразователя до оси трубопровода, мм |
от 64 до 152; от 64 до 533; от64д |
от 64 до 305; от 64 до 914; о 1524 |
от 64 до 152; от 64 до 305 |
- | ||
|
8 Диапазон показаний температуры рабочей среды, °C |
от минус 40 до 454 |
от минус 40 до 260 |
от минус 40 до 454 |
от минус 40 до 260 |
от минус 30 до 100 | |
|
9 Параметры выходов: -токовый, мА - частотно-импульсный выход, кГц - цифровые |
4-20 0-1; 0-10 USB, Ethernet; опционально: HART, Foundation fieldbus Н1, PROFIBUS РА, Modbus RS-485 | |||||
|
10 Диапазон температуры окружающего воздуха при эксплуатации, °C |
от минус 18 до плюс 65 |
от минус 18 до плюс 54 |
от минус 18 до плюс 65 | |||
|
11 Диапазон напряжения питания, В: - от сети переменного тока номинальной частотой 50 Гц - постоянного тока |
от 85 до 265 от 19,6 до 28,8 | |||||
|
12 Степень защиты оболочки по ГОСТ 14254-96 |
IP 67 | |||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист ’ руководства по установке и эксплуатации.
Комплектность
В комплект поставки входит:
- расходомер газа тепловой серий ST, GF (исполнение в соответствии с заказом)
- 1 шт.;
- комплект монтажных принадлежностей
-1 шт.;
-1 шт.;
-1экз.;
-1 экз.
- упаковка
- руководство по установке и эксплуатации
- методика поверки МРБ МП 1751-2008
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Fluid Components International LLC", Соединенные Штаты.
МРБ МП 1751-2008 "Расходомеры газа тепловые серий ST, GF". Методика поверки".
Заключение
Расходомеры газа тепловые серий ST, GF соответствуют требованиям документации фирмы "Fluid Components International LLC", Соединенные Штаты.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ/
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
