Расходомеры-счетчики ультразвуковые "ВЗЛЕТ РСЛ"

Назначение

Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» предназначены для измерения среднего объемного расхода, объема и уровня различных жидкостей в безнапорных трубопроводах и открытых каналах.

Описание

Принцип действия расходомеров основан на измерении методом акустической локации уровня протекающей в трубопроводе (канале) жидкости и пересчете его в соответствующее значение среднего расхода, а также объема.

Конструктивно расходомеры состоят из одной или нескольких акустических систем (АС) и блока измерительного цифрового (БИЦ). АС включает в себя пьезоэлектрический преобразователь (ПЭП), предназначенный для излучения и приема ультразвуковых колебаний, и зву-ковод. АС комплектуется реперным отражателем или термопреобразователем сопротивления.

БИЦ формирует зондирующие импульсы для ПЭП, принимает и усиливает сигналы от ПЭП, измеряет времена прохождения ультразвукового сигнала в прямом и обратном направлении, осуществляет расчет вычисляемых параметров, информационный обмен с внешни' -и устройствами и архивирование информации.

Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.

Таблица 1

Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

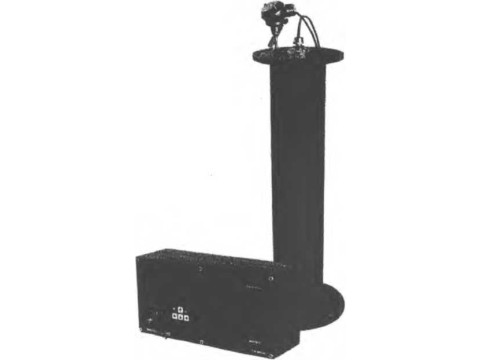

Общий вид расходомеров приведен на рисунке 1.

Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ»

Для защиты от несанкционированного доступа расходомеры должны быть опломбированы в соответствии с рисунком 2.

1 - пломбировочное отверстие;

2 - пломба.

Рисунок. 2 - Схема пломбировки расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ»

Технические характеристики

Основные технические характеристики расходомеров приведены в таблице 2. Таблица 2

Пределы допускаемых относительных погрешностей расходомеров при измерении среднего объемного расхода (объема) в пределах от 10 до 100 % диапазона измерения расхода составляют:

- ± 3,0 % при индивидуальной градуировке расходной характеристики безнапорных трубопроводов и открытых каналов на месте эксплуатации;

- ± 4,0 % при вводе расходной характеристики в безнапорных трубопроводах и U образных лотках по результатам одноточечной калибровки в соответствии с рекомендациями МИ 2220-96;

- ± 5,0 % в каналах, оборудованных стандартными водосливами или лотками, при вводе расходной характеристики, полученной расчетным путем в соответствии с рекомендациями МИ 2406-97.

Пределы допускаемой основной абсолютной погрешности при измерении уровня в нормальных условиях эксплуатации составляют ± 4 мм.

Знак утверждения типа

наносится на лицевую панель расходомера методом шелкографии и вносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по методике, изложенной в разделе «Методика поверки» документа «Расхс домеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ». Руководство по эксплуатации» В 18.00-00.00РЭ, утвержденной ГЦИ СИ ФГУП ВНИИР 13 апреля 2012 г.

Основное поверочное оборудование:

- установка поверочная уровнемерная, ГОСТ 8.477-82;

- установка поверочная с пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой относительной погрешности измерения расходомеров;

- комплекс поверочный «ВЗЛЕТ КПИ», В64.00-00.00 ТУ, воспроизводимый средний объёмный расход от 0,02 до 1 500 000 м3/ч , время задержки ультразвукового сигнала от 10'3 до 106 мкс, пределы относительной погрешности ± 0,15%;

- рулетка, ЗПК2-10АНТ-1, цена деления 1 мм, ГОСТ7502-80;

- частотомер 43-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ± 1 имп;

- магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;

- вольтметр В7-21 И22.710.004 ТУ, основная погрешность измерения силы тока ± 10,1 + 0,03 In/Ix I, %, где In, 1х - предел измерения и измеряемое значение силы тока.

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ». Руководство по эксплуатации» В 18.00-00.00 РЭ.

Нормативные документы

ГОСТ 8.374-80. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемного расхода воды в диапазоне от 2,8x10'8 до 2,8х10'2 м3/с.

ГОСТ 8.477-82. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений уровня жидкости.

В 18.00-00.00 ТУ «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ». Технические условия».

Рекомендации к применению

- выполнение государственных учетных операций.
