Расходомеры вихревые SITRANS FX300
| Номер в ГРСИ РФ: | РБ 03 07 5114 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 07 5114 13 [2014-03-25]
rb-03-07-5114-13_2014-03-25.pdf
|
Скачать |
Расходомеры вихревые SiTRANS FX300 (далее расходомеры) предназначены для измерения расхода жидкостей, газа и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5114 13 |
| Наименование | Расходомеры вихревые SITRANS FX300 |
| Год регистрации | 2013 |
| Номер сертификата | 8465 |
| Дата регистрации | 2013-04-26 |
| Срок действия | 2018-04-26 |
| Получатель сертификата | фирма "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS AG"
Адрес: Ostliche Rheinbruckenstr. 50, 76187 Karlsruhe
Контакты: +49 (721) 595-7017 / +49 (721) 595-6859 / www.siemens.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч (поверочная среда - вода). При измерении объемного расхода жидкости свыше 1000 м^3/ч метрологически не обеспечены на территории Республики Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.1646-2006 (изменение №2). |
| Признание поверки | Первичная и периодическая (для метрологически необеспеченных): аккредитованные поверочные лаборатории. |
Поверители
Скачать
|
Описание типа РБ 03 07 5114 13 [2014-03-25]
rb-03-07-5114-13_2014-03-25.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые SiTRANS FX300 (далее расходомеры) предназначены для измерения расхода жидкостей, газа и пара.
Область применения - предприятия химической, нефтехимической, пищевой, фармацевтической и других отраслей промышленности, энергетика и коммунальное хозяйство.
Описание
Принцип действия расходомеров основан па эффекте образования вихревой дорожки Кармана при обтекании измеряемой средой препятствия. Если на пути движущейся среды находится препятствие специальной формы (вихреобразователь). то поток разделяется и образует небольшие вихри, которые распространяются вдоль и сзади каждой стенки препятствия. Эти вихри являются причиной появления областей с колебаниями давления, которые регистрируются датчиком, расположенным сверху вихреобразователя. Датчик, в свою очередь, генерирует синусоидальное напряжение с частотой, синхронной частоте срыва вихрей. Этот сигнал обрабатывается электронным блоком и преобразуется в цифровой, аналоговый или импульсный. Частота срыва вихрей пропорциональна скорости потока и. следовательно, объемному расходу измеряемой среды.
Преобразователь расхода представляет собой измерит ельную т рубу, в которую вмонт ирован вихреобразователь и датчик.
Расходомеры состоят из преобразователя расхода и электронного преобразователя (конвертора) VFC 070. имеют встроенный датчик температуры (стандартная поставка) или встроенный датчик температуры и датчик давления (опция).
11о способу присоединения к трубопроводу расходомеры имеют фланцевое и бесфланцевое исполнение.
Место нанесения поверительного клейма - наклейки указано в Приложении I.
Внешний вид расходомеров представлен на рисунке I.

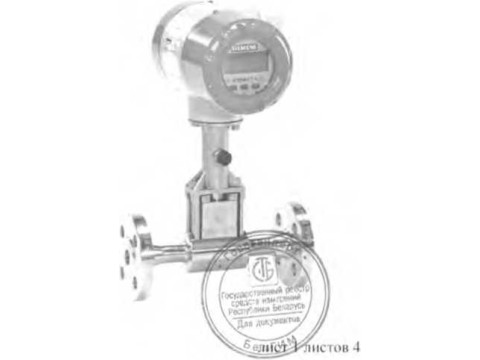

Рисунок 1. Внешний вид расходомеров SITRANS
FX300
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Диаметр условного прохода, DN, мм • фланцевое исполнение • бесфланцевое исполнение |
15-300 15-100 |
|
Диапазон измерений расхода: • вода при 20 °C, м3/ч, (в зависимости от DN) • воздух при 20 °C и абс. давлении 101,3 кПа, м3/час, (в зависимости от DN) • насыщенный пар, кг/час, (в зависимости от DN, плотности, кг/м3, давления среды) |
0,45 - 5,07(DN 15)....131,41 - 1839,8 (DN 300) 6,72 -25,33 (DN 15)....1632,1 - 21028,0 (DN 300) 5,87- 28,75 (DN 15, D = 1,13498, P = 1 bar)..... 5816,5-164660 (DN300, D =10,5442, P =20 bar) |
|
Пределы допускаемой основной относительной погрешности измерения расхода, % • жидкость • газ, пар • жидкость, газ, пар |
± 0,75 (Re > 20000) ± 1,0 (Re >20000) ±2,0 (10000 < Re < 20000) |
|
Диапазон показаний температуры среды, °C |
-40 - 240 |
|
Диапазон температуры окружающей среды, °C |
-40- 85 -40 - 65 (Ex) |
|
Диапазон показаний давления среды, МПа, не более |
10 |
|
Напряжение питания постоянного тока, В |
14-36 |
|
Выходные сигналы: • аналоговый, мА • импульсный, Гц (максимальная частота выходного сигнала) • цифровой |
4-20 0,5 HART |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 66/67 |
|
Масса, кг, (в зависимости от DN) |
5,5-282,4 |
|
Габаритные размеры, мм, (в зависимости от DN), • длина • высота • ширина |
144-244 312-687 95 -585 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию расходомеров типографским способом.
Комплектность
В комплект поставки входит:
1. Расходомер вихревой SITRANS FX3 00
1 шт.
1 шт.
2. Магнитный стержень
3. Руководство «по быстрому запуску»
4. Диск с комплектом документации
5. Сертификат калибровки
Нормативные документы
Техническая документация фирмы «SIEMENS A/S Flow Instruments», (Дания), компании «SIEMENS AG», (Германия).
МРБ. МП. 164-0-2006
Заключение
Тип «Расходомеры вихревые SITRANS FX300» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.
Расходомеры вихревые SITRANS FX300 соответствуют технической документации фирмы «SIEMENS A/S Flow Instruments», (Дания), компании «SIEMENS AG», (Германия).
Межповерочный интервал -24 месяца.
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены Центром государственных испытаний РУП «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно,
факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by,
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
