Расходомеры жидкости камерные лопастные Smith Meter (C2, E3, F4, G6, H8, JA10, JB10, K12, M16, Prime 4, ST-40, SF-60, ST-75, ST-160, T-11, T-20, T-40)
Номер в ГРСИ РФ: | РБ 03 07 3960 15 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Категория: | Расходомеры |
Производитель / заявитель: | "Smith Meter GmbH", Германия |
Расходомеры жидкости камерные лопастные Smith Meter (С2, ЕЗ, F4, G6, Н8, JA10, JB10, К12, М16, Prime 4, ST-40, SF-60, ST-75, ST-160, Т-11, Т-20, Т-40) (далее - расходомеры) предназначены для смешивания, дозирования, налива, инвентаризации и коммерческого учета сырой нефти и нефтепродуктов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 3960 15 |
Наименование | Расходомеры жидкости камерные лопастные Smith Meter (C2, E3, F4, G6, H8, JA10, JB10, K12, M16, Prime 4, ST-40, SF-60, ST-75, ST-160, T-11, T-20, T-40) |
Год регистрации | 2015 |
Номер сертификата | 9775 |
Дата регистрации | 2015-06-03 |
Срок действия | 2020-06-03 |
Получатель сертификата | фирма "Smith Meter GmbH" (Германия (DE)) корпорации "FMC Technologies Measurement Solutions Inc.", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Smith Meter GmbH" (Германия) корпорации "FMC Technologies Measurement Solutions Inc."
Адрес: Gegentstrasse 1 25474 Ellerbek
Контакты: +49(0)4101-303-0
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Метрологическое обеспечение | Расходомеры метрологически не обеспечены в Республике Беларусь в связи с отсутствием эталонного оборудования для подтверждения метрологических характеристик на рабочей жидкости. |
Методика поверки | Поверка проводится по ГОСТ 8.451-81. |
Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, поверку расходомеров жидкости камерных лопастных Smith Meter (C2, E3, F4, G6, H8, JA10, JB10, K12, M16, Prime 4, ST-40, SF-60, ST-75, ST-160, T-11, T-20, T-40) проводить на фирме "Smith Meter GmbH" (Германия) с участием представителя юридического лица, входящего в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
Описание типа РБ 03 07 3960 15 [2015-10-29]
rb-03-07-3960-15_2015-10-29.pdf
|
Скачать | ||
Описание типа РБ 03 07 3960 15 [2011-03-29]
rb-03-07-3960-15_2011-03-29.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры жидкости камерные лопастные Smith Meter (С2, ЕЗ, F4, G6, Н8, JA10, JB10, К12, М16, Prime 4, ST-40, SF-60, ST-75, ST-160, Т-11, Т-20, Т-40) (далее - расходомеры) предназначены для смешивания, дозирования, налива, инвентаризации и коммерческого учета сырой нефти и нефтепродуктов.
Область применения - добыча нефти, коммерческий учет на трубопроводах; обнаружение утечек; налив/слив танкеров, автоцистерн, железнодорожных цистерн и заправка самолетов; нефтебазы; управление запасами.
Описание
Расходомер состоит из ротора и неподвижного кулачка, установленного на вале ротора. Принцип действия основан на вращении ротора на шарикоподшипниках. Ротор имеет четыре равномерно разнесенных паза. Кулачок управляет положением лопастей в этих пазах. При прохождении потока жидкости через расходомер, ротор и лопасти вращаются вокруг кулачка, что заставляет лопасти выдвигаться и формировать измерительную камеру с точно измеренным объемом. При каждом обороте непрерывно образуются четыре измерительные камеры. Подвижные части измерительного элемента не контактируют с основанием, крышкой или с внутренней стенкой расходомера.

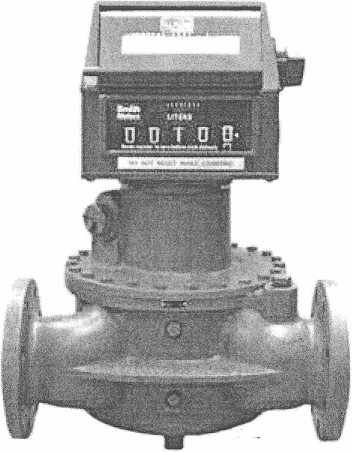

Внешний вид расходомеров представлен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

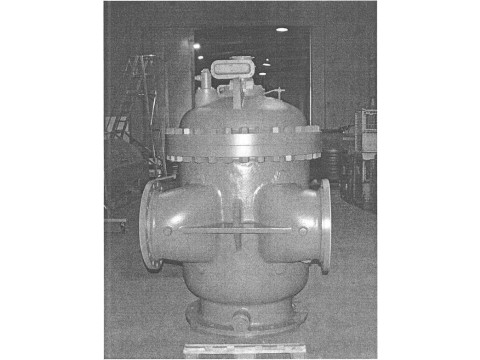

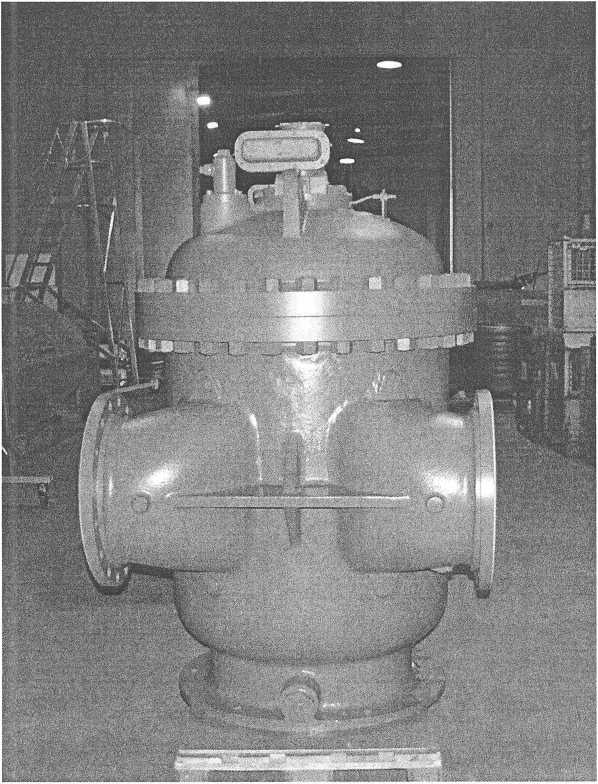

Рисунок 1 Внешний вид расходомеров
Государственный реестр I средств измерении 1 \ Республики Беларусь / \Для документов/
;т
ср I УД.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров приведены в таблицах 1-9.
Таблица 1
Характеристика |
С2 |
ЕЗ | |||||
Диаметр условного прохода DN, мм |
50 |
80 | |||||
Максимальный расход, дм3/мин |
475 |
1600 | |||||
Минимальный расход в зависимости от вязкости, дм3/мин |
95 57 23 6,0 1,00 0,30 |
65 38 15 4,0 0,75 0,20 |
50 30 И 3,0 0,60 0,15 |
303 190 75 19 4 1 |
190 132 57 15 3 0,8 |
150 95 38 10 2 0,5 | |
Вязкость, мПа с |
0,5 1 5 20 100 400 | ||||||
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 |
±0,15 |
±0,25 |
±0,5 | |
Максимальная вязкость, мПа с |
400 2000(опция) | ||||||
Максимальное рабочее давление, кПа |
C2-S1 C2-S3 C2-S5 C2-S6 C2-S7 |
1034 1965* 2068 5102* 10204* |
E3-S1 E3-S3 E3-S5 E3-S6 E3-S7 E3-S8 |
1034 1965* 2068 5102* 10204* 15306* | |||
Рабочий диапазон температуры °C |
от минус 29 до плюс 65 (Буна Н/Тес от минус 12 до плюс 65 (Виг от минус 29 до плюс 205 (оп |
>лон/ПТФЭ) гон) ция) | |||||
Габаритные размеры, мм, не более |
C2-S1 C2-S3 C2-S5 C2-S6 C2-S7 |
356x639 356x711 371x711 457x772 476x787 |
E3-S1 E3-S3 E3-S5 E3-S6 E3-S7 E3-S3 |
470x779 470x811 495x811 584x874 592x894 691x1099 | |||
Масса, кг, не более |
C2-S1 C2-S3 C2-S5 C2-S6 C2-S7 |
43 50 52 77 116 |
E3-S1 E3-S3 E3-S5 E3-S6 E3-S7 E3-S3 |
120 122 129 197 299 573 | |||
* при 38 °C |
Характеристика |
F4 |
G6 | ||||||
Диаметр условного прохода DN, мм |
100 |
150 | ||||||
Максимальный расход, дм3/мин |
2250 1875** |
3750 | ||||||
Минимальный расход в зависимости от вязкости, дм3/мин |
375** 227 95 23 4,75 1,14 |
284 170 68 15 3,80 0,95 |
190 114 45 И 2,25 0,57 |
606 378 152 30 5,30 2,65 |
455 284 114 23 3,80 1,90 |
303 190 76 15 2,65 1,33 | ||
Вязкость, мПа-с |
0,5 1 5 20 100 400 | |||||||
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 |
±0,15 |
±0,25 |
±0,5 | ||
Максимальная вязкость, мПа с |
400 2000(опция) | |||||||
Максимальное рабочее давление, кПа |
F4-S1 F4-S3 F4-S5 F4-S6 F4-S7 F4-S8 |
1034 1965* 2068* 5102* 10204* 15306* |
G6-S3 G6-S5 G6-S6 G6-S7 G6-S8 |
1965* 2068* 5102* 10204* 15306* | ||||
Рабочий диапазон температуры, °C |
от минус 29 до плюс 65 (Буна Н/Тефлон) от минус 12 до плюс 65 (Витон) от минус 29 до плюс 205 (опция) | |||||||
Габаритные размеры, мм, не более |
F4-S1 F4-S3 F4-S5 F4-S6 F4-S7 F4-S8 |
508x833 508x866 536x866 632x889 676x945 726x1181 |
G6-S3 G6-S5 G6-S6 G6-S7 G6-S8 |
584x925 610x925 734x991 785x856 914x1245 | ||||
Масса, кг, не более |
F4-S1 F4-S3 F4-S5 F4-S6 F4-S7 F4-S3 |
134 136 154 245 376 942 |
G6-S3 G6-S5 G6-S6 G6-S7 G6-S8 |
197 220 433 592 1273 | ||||
*при 38 °C ** погрешность приведена при макс, расходе 1875 дмЗ/мин |
Государственный реестр средств измерении Республики Беларусь
Характеристика |
Н8 |
JA10 | |||||
Диаметр условного прохода DN, мм |
200 |
250 | |||||
Максимальный расход, м3/ч |
365 |
550 | |||||
Минимальный расход в зависимости от вязкости, м3/ч |
41 16 4,5 0,9 0,20 |
31 12 3,4 0,7 0,20 |
20 8 2 0,5 0,10 |
56 22 6,0 1,4 0,7 |
41 17 4,5 1,1 0,5 |
28 11 3,0 0,7 0,4 | |
Вязкость, мПа-с |
1 2 5 20 100 400 | ||||||
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 |
±0,15 |
±0,25 |
±0,5 | |
Максимальная вязкость, мПа с |
400 2000(опция) |
200 2000(опция) | |||||
Максимальное рабочее давление, кПа |
H8-S1 H8-S3 H8-S5 H8-S6 H8-S7 H8-S8 |
1034 1965* 2068 5102 10204* 15306* |
JA10-S3 JA10-S5 JA10-S6 JA10-S7 JA10-S8 |
1765* 2068 5102* 10204* 15306* | |||
Рабочий диапазон температуры, °C |
от минус 29 до плюс 58 (Буна Н/Тефлон) от минус 12 до плюс 58 (Витон) от минус 29 до плюс 205 (опция) | ||||||
Габаритные размеры, мм, не более |
H8-S1 H8-S3 H8-S5 H8-S6 H8-S7 H8-S8 |
711x988 711x1023 732x1023 851x1094 909x1132 1023x1430 |
JA10-S3 JA10-S5 JA10-S6 JA10-S7 JA10-S8 |
838x1270 859x1270 1041x1290 1125x1331 1638x1590 | |||
Масса, кг, не более |
H8-S1 H8-S3 H8-S5 H8-S6 H8-S7 H8-S8 |
388 390 397 658 812 2059 |
JA10-S3 JA10-S5 JA10-S6 JA10-S7 JA10-S8 |
941 1002 1173 1799 4337 | |||
* при 38 °C |
Характеристика |
JB10 |
К12 | ||||||
Диаметр условного прохода DN, мм |
250 |
300 | ||||||
Максимальный расход, м3/ч |
740 |
1140 | ||||||
Минимальный расход в зависимости от вязкости, м3/ч |
74 29 7,0 2,0 0,9 |
52 21 5,5 1,5 0,7 |
35 14 3,6 1,0 0,5 |
103 41 10 2,5 1,3 |
80 32 8 1,9 0,9 |
52 21 5 1,3 0,6 | ||
Вязкость, мПа с |
1 5 20 100 200 | |||||||
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 |
±0,15 |
±0,25 |
±0,5 | ||
Максимальная вязкость, мПа с |
200 2000(опция) | |||||||
Максимальное рабочее давление, кПа |
JB10-S3 JB10-S5 JB10-S6 JB10-S7 , JB10-S8 |
1965* 2068 5102* 10204* 15306* |
K12-S3 K12-S5 K12-S6 K12-S7 |
1965* 2068 5102* 10204* | ||||
Рабочий диапазон температуры, °C |
от минус 29 до плюс 52 (Буна Н/Тефлон) от минус 12 до плюс 52 (Витон) от минус 29 до плюс 205 (опция) |
от минус 29 до плюс 46 (Буна Н) от минус 12 до плюс 46 (Витон) от минус 29 до плюс 205 (опция) | ||||||
Габаритные размеры, мм, не более |
JB10-S3 JB10-S5 JB10-S6 JB10-S7 JB10-S8 |
836x1270 859x1270 1041x1290 1125x1331 1590x1638 |
K12-S3 K12-S5 K12-S6 K12-S7 |
965x1531 986x1531 1176x1595 1240x1691 | ||||
Масса, кг, не более |
JB10-S3 JB10-S5 JB10-S6 JB10-S7 JB10-S8 |
952 1014 1184 1811 4353 |
K12-S3 K12-S5 K12-S6 K12-S7 |
1372 1588 2191 4828 | ||||
* при 38 °C |
[Государственный реестр I средств измерений J \ Республики Беларусь / \Для документов/
Характеристика |
М16 |
SF-60 | |||||
Диаметр условного прохода DN, мм |
400 |
100 | |||||
Максимальный расход |
2000 м3/ч |
2250 дм3/мин | |||||
Минимальный расход в зависимости от вязкости |
222 89 22 6 2,9 |
167 67 17 4 2,2 |
111 45 11 3 1,6 |
375 227 95 23 4,75 1,14 |
285 170 68 15 3,80 0,95 |
190 114 45 11 2,25 0,57 | |
Вязкость, мПас |
0,5 1 5 20 100 200 400 | ||||||
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 |
±0,15 |
±0,25 |
±0,5 | |
Максимальная вязкость, мПа-с |
200 2000(опция) |
400 2000(опция) | |||||
Максимальное рабочее давление, кПа |
M16-S3 M16-S5 M16-S6 |
1965* 2068 5102* |
1600 | ||||
Рабочий диапазон температуры, °C |
от минус 29 до плюс 41 |
от минус 20 до плюс 65 (Буна Н) от минус 12 до плюс 65 (Витон) от минус 20 до плюс 150 (опция) | |||||
Габаритные размеры, мм, не более |
M16-S3 M16-S5 M16-S6 |
1168x1823 1168x1823 1194x1823 |
500x782 | ||||
Масса, кг, не более |
M16-S3 M16-S5 M16-S6 |
2927 3330 4320 |
109 | ||||
* при 38 °C |
Таблица 6
Характеристика |
ST-40 |
ST-75 | |||||
Диаметр условного прохода DN, мм |
50 |
65 | |||||
Максимальный расход, дм3/мин |
320 |
750 | |||||
Минимальный расход в зависимости от вязкости, дм3/мин |
56,5 37,5 15 3,8 0,75 0,19 |
37,5 28,5 11 2,9 0,6 0,15 |
28,5 19 7,5 1,9 0,4 0,1 |
150 95 38 9,5 1,90 0,45 |
ИЗ 68 30 7,6 1,50 0,38 |
75 45 19 4,5 0,90 0,22 | |
Вязкость, мПа с |
0,5 1 5 20 100 400 | ||||||
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 |
±0,15 |
±0,25 |
±0,5 | |
Максимальная вязкость, мПа с |
400 2000(опция) | ||||||
Максимальное рабочее давление, кПа |
1600 | ||||||
Рабочий диапазон температуры, °C |
от минус 29 до плюс 65 (Буна Н) от минус 20 до плюс 65 (Витон) от минус 20 до плюс 150 (опция) |
от минус 20 до плюс 65 (Буна Н) от минус 12 до плюс 65 (Витон) от минус 20 до плюс 150 (опция) | |||||
Габаритные размеры, мм, не более |
612x284 |
626x400 | |||||
Масса, кг, не более |
29 - |
34____ |
/7 ф : \
II [Государственный реестр] ]|
II I средств измерений / II U \ Республики Беларусь ] /у V \Длн документов/ JJ
Лрю^йаейовж)
Характеристика |
ST-160 | |||
Диаметр условного прохода DN, мм |
80 | |||
Максимальный расход, дм3/мин |
1200 | |||
Минимальный расход в зависимости от вязкости, дм3/мин |
190 ИЗ 45 н,з 2,30 ‘ 0,57 |
150 83 34 8,3 1,70 0,42 |
95 57 23 5,7 1,10 0,30 | |
Вязкость, мПа с |
0,5 1 5 20 100 400 | |||
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 | |
Максимальная вязкость, мПа с |
400 2000(опция) | |||
Максимальное рабочее давление, кПа |
1600 | |||
Рабочий диапазон температуры, °C |
от минус 20 до плюс 65 (Буна Н) , от минус 12 до плюс 65 (Витон) от минус 20 до плюс 150 (опция) | |||
Габаритные размеры, мм, не более |
659x400 | |||
Масса, кг, не более |
56 |
Таблица 8
Характеристика |
Т-11 |
Т-20 |
Т-40 | ||||
Диаметр условного прохода DN, мм |
50 |
80 |
100 | ||||
Максимальный расход, дм3/мин |
375 |
750 |
1500 | ||||
Минимальный расход в зависимости от вязкости, дм3/мин |
75 38 19 |
57 26 11 |
151 76 38 |
114 57 23 |
303 151 76 |
227 106 45 | |
Вязкость, мПа-с |
0,7 2 >10 | ||||||
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,15 |
±0,25 |
±0,15 |
±0,25 | |
Максимальная вязкость, мПа с |
50 | ||||||
Максимальное рабочее давление, кПа |
1034 |
250 | |||||
Рабочий диапазон температуры, °C |
от минус 29 до плюс 65 | ||||||
Габаритные размеры, мм, не более |
635x595 |
629x595 |
738x595 |
Комплектность
Комплект поставки расходомеров жидкости камерных лопастных Smith Meter (С2, ЕЗ, F4, G6, Н8, JA10, JB10, К12, М16, Prime 4, ST-40, SF-60, ST-75, ST-160, T-ll, T-20, T-40) определяется заказом и отражается в спецификации.
Основной комплект включает:
- расходомер;
- комплект монтажных частей (датчики импульсов, механические регистраторы и др.);
- руководство по эксплуатации.
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Smith Meter GmbH" (Германия) корпорации "FMC Technologies Measurement Solution Inc." (Соединенные Штаты;
ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».
Заключение
Расходомеры жидкости камерные лопастные Smith Meter (С2, ЕЗ, F4, G6, Н8, JA10, JB1O, К12, М16, Prime 4, ST-40, SF-60, ST-75, ST-160, T-ll, T-20, T-40) соответствуют требованиям технической документации фирмы "Smith Meter GmbH" корпорации "FMC Technologies Measurement Solution Inc." (Соединенные Штаты).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY/112 02.1.0.0025
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
