Расходомеры жидкости камерные лопастные серии GMV (GMVZ 1004, GMVT 805)
| Номер в ГРСИ РФ: | РБ 03 07 3962 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "F.A. Sening GmbH", Германия |
Расходомеры жидкости камерные лопастные серии GMV (GMVZ 1004, GMVT 805) (далее - расходомеры) предназначены для учета нефтепродуктов, с удалением газа и воздуха из потока жидкости, для систем слива из автоцистерн при работе насосом и самотеком.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3962 15 |
| Наименование | Расходомеры жидкости камерные лопастные серии GMV (GMVZ 1004, GMVT 805) |
| Год регистрации | 2015 |
| Номер сертификата | 9777 |
| Дата регистрации | 2015-06-03 |
| Срок действия | 2020-06-03 |
| Получатель сертификата | фирма "F.A. Sening GmbH" (Германия (DE)) корпорации "FMC Technologies Measurement Solutions", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "F.A. Sening GmbH" (Германия) корпорации "FMC Technologies Measurement Solutions"
Адрес: Gegentstrasse 1, 25474 Ellerbek
Контакты: +49(0)4101-303-0
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически не обеспечены в Республике Беларусь в связи с отсутствием эталонного оборудования для подтверждения метрологических характеристик на рабочей жидкости. |
| Методика поверки | Поверка проводится по ГОСТ 8.451-81. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, поверку расходомеров жидкости камерных лопастных серии GMV (GMVZ 1004, GMVT 805) проводить на фирме "F.A. Sening GmbH" (Германия) с участием представителя юридического лица, входящего в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 3962 15 [2015-10-29]
rb-03-07-3962-15_2015-10-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3962 15 [2011-03-28]
rb-03-07-3962-15_2011-03-28.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры жидкости камерные лопастные серии GMV (GMVZ 1004, GMVT 805) (далее - расходомеры) предназначены для учета нефтепродуктов, с удалением газа и воздуха из потока жидкости, для систем слива из автоцистерн при работе насосом и самотеком.
Область применения - системы учета для автоцистерн, перевозящих нефтепродукты.
Описание
Расходомер состоит из ротора и неподвижного кулачка, установленного на вале ротора, экстрактора газа. Принцип действия основан на вращении ротора на шарикоподшипниках из нержавеющей стали. Ротор имеет четыре равномерно разнесенных паза. Кулачок управляет положением лопастей в этих пазах. При прохождении потока жидкости через расходомер, ротор и лопасти вращаются вокруг кулачка, что заставляет лопасти выдвигаться и формировать измерительную камеру с точно измеренным объемом. При каждом обороте непрерывно образуются четыре измерительные камеры. Подвижные части измерительного элемента не контактируют с основанием, крышкой или с внутренней стенкой расходомера.
Для предотвращения измерения газа (воздуха) расходомер снабжен экстрактором газа. В экстракторе жидкость входит в камеру сепаратора тангенциально к ее стенке, что создает вихревое движение потока, способствующее выделению газа (воздуха) из потока. Уровень жидкости контролируется поплавком. При понижении уровня жидкости поплавок начинает опускаться, что приводит к размыканию пневматического реле в головке сепаратора. В свою очередь это приводит к закрытию пневмоуправляемого клапана, расположенного после расходомера и к открытию вентиляционного отверстия в головке сепаратора, что позволяет сбросить газ (воздух). Такая модуляция потока дает время на сброс газа (воздуха) и на подъем уровня жидкости в камере сепаратора. Растущий уровень жидкости поднимает за собой поплавок и размыкает пневмореле, которое, в свою очередь, открывает клапан после измерителя, что позволяет потоку продолжать нормально течь.
Внешний вид расходомеров представлен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

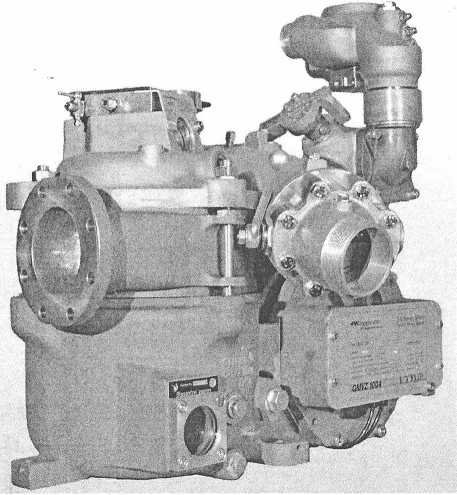

Внешний вид расходомеров GMVZ 1004

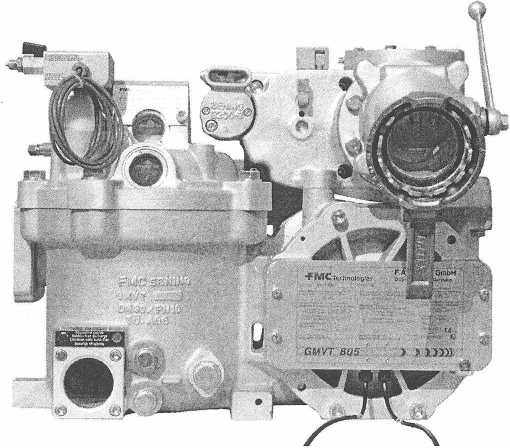

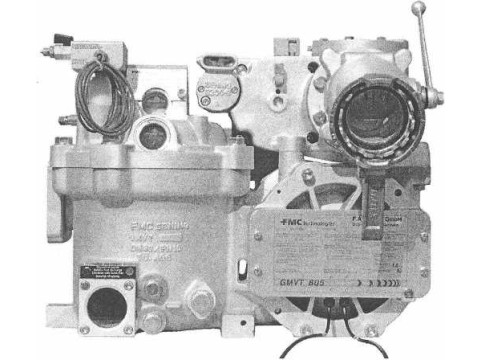

Внешний вид расходомеров GMVT 805
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров приведены в таблице 1.
Таблица 1
|
Характеристика |
Модель GMVZ 1004 |
Модель GMVT 805 |
|
Диаметр условного прохода, DN, мм |
100 |
80 |
|
Максимальный расход, дмДмин |
1000 |
800 |
|
Минимальный расход, дм3/мин |
100 |
40 |
|
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,15 |
|
Максимальная вязкость, мПа-с |
20 |
20 |
|
Максимальное рабочее давление, МПа |
1 |
1 |
|
Диапазон рабочей температуры °C |
от минус 25до плюс 55 |
от минус 25 до плюс 55 |
|
Диапазон рабочего давления, МПа |
от 0,3 до 0,75 |
от 0,3 до 0,75 |
|
Габаритные размеры, мм, не более |
650x530x565 |
590x400x552 |
|
Масса, кг, не более |
76 |
88 |
Комплектность
Комплект поставки расходомеров жидкости камерных лопастных серии GMV (GMVZ 1004, GMVT 805) определяется заказом и отражается в спецификации.
Основной комплект включает:
- расходомер;
- комплект монтажных частей;
- руководство по эксплуатации.
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы‘Т.А. Sening GmbH” (Германия) корпорации "FMC Technologies Measurement Solution Inc." (Соединенные Штаты);
ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».
Заключение
Расходомеры жидкостные камерные лопастные серии GMV (GMVZ 1004, GMVT 805) соответствуют требованиям технической документации фирмы “F.A. Sening GmbH” корпорации "FMC Technologies Measurement Solution Inc." (Соединенные Штаты).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY/112 02.1.0.0025
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
