Комплексы оперативного контроля "Эксперт-Д"
| Номер в ГРСИ РФ: | РБ 03 06 6469 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО "НПК "Энергосервис-Резерв", г. Омск |
|
Описание типа РБ 03 06 6469 17 [2018-03-30]
rb-03-06-6469-17_2018-03-30.pdf
|
Скачать |
Комплексы оперативного контроля «Эксперт-Д» (далее - комплексы) предназначены для измерения выходных сигналов электрического напряжения датчиков вибрации, измерения частоты вращения узлов и механизмов и обработки результатов измерений с целью определения технического состояния подшипников.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6469 17 |
| Наименование | Комплексы оперативного контроля "Эксперт-Д" |
| Год регистрации | 2017 |
| Номер сертификата | 11489 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2021-12-21 |
| Получатель сертификата | ООО "НПК "Энергосервис-Резерв", г. Омск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПК "Энергосервис-Резерв"
Адрес: ул. Химиков, д. 19, г. Омск, 644050
Контакты: Тел. (3812)215-005; факс (3812)215-010 E-mail: eng@energos.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 422210.001.78796572.2016 ДМП (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: СНИИМ (аттестат аккредитации - №RA.RU.311579, шифр поверительного клейма - Н)(НТК №12-17). |
Поверители
Скачать
|
Описание типа РБ 03 06 6469 17 [2018-03-30]
rb-03-06-6469-17_2018-03-30.pdf
|
Скачать |
Описание типа
Назначение
Комплексы оперативного контроля «Эксперт-Д» (далее - комплексы) предназначены для измерения выходных сигналов электрического напряжения датчиков вибрации, измерения частоты вращения узлов и механизмов и обработки результатов измерений с целью определения технического состояния подшипников.
Описание
Принцип действия комплексов заключается в усилении, фильтрации и аналого-цифровом преобразовании электрических сигналов датчиков вибрации и частоты вращения, сохранении в памяти результатов преобразования и дальнейшем вычислении среднего и среднеквадратического значений напряжения, спектра входного сигнала напряжения и текущего значения частоты вращения.
Комплексы имеют два канала измерения частоты вращения и четыре независимых тракта измерения напряжения, к каждому из которых через мультиплексор подключаются каналы для подключения датчиков вибрации ВДОЗ или ВД06 производства НПФ «Микроникс», г. Омск, ICP-акселерометрами 621В51 производства РСВ Piezotronics, США, и другими датчиками вибрации, имеющими аналогичные указанным датчикам характеристики.
Комплексы состоят из блока обработки и контроля (далее - БОК) и датчиков частоты вращения. БОК содержит в своём составе субблок промышленного компьютера, который обеспечивает функционирования операционной системы и программы проведения измерений, субблок ввода-вывода для подключения внешних монитора, клавиатуры и мыши, субблок питания, жидкокристаллический дисплей и цифровую клавиатуру. Субблок измерительный предназначен для проведения измерения напряжения и частоты вращения и содержит в своём составе микропроцессор, оперативное запоминающее устройство и аналоговую схему для обработки сигналов частоты вращения и напряжения. Дополнительно БОК обеспечивает формирование напряжения питания для датчиков частоты вращения и вибрации.
Комплексы выпускаются в двух вариантах исполнения - стационарном и переносном. Каждый вариант исполнения комплекса в зависимости от количества каналов измерения напряжения, выведенных на разъёмы, имеет 4 модификации - на 4, 8, 20 и 32 канала. Один из винтов корпуса комплексов пломбируется со стороны задней панели с целью исключения несанкционированного доступа к внутренним схемам. Внешний вид комплексов в стационарном и переносном вариантах исполнения с указанием мест пломбирования приведён на рисунке 1. />
а) б)

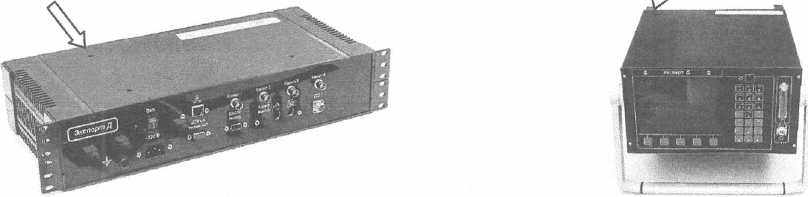

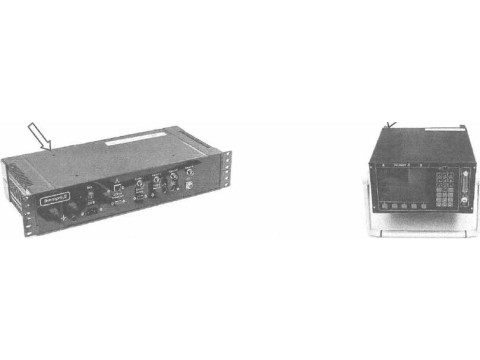

Рисунок 1 - Внешний вид комплексов в стационарном (а) и переносном (б) вариантах исполнения и места их пломбирования (указаны стрелкой)
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов состоит из автономного ПО -функционирующей в среде операционной системы uClinux программы проведения измерений, предназначенной для визуализации результатов измерений, и встроенного ПО БОК -программы субблока измерительного, расположенной в памяти программ цифрового сигнального процессора БОК. Исполняемый код встроенного ПО недоступен для считывания и модификации.
Автономное ПО имеет уровень защиты «средний» в соответствии с Р 50.2.077-2014, встроенное ПО имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки автономного ПО приведены в таблице 1, для встроенного ПО - в таблице 2.
Таблица 1 - Идентификационные признаки автономного ПО комплексов
|
Идентификационные данные (признаки) |
Программа проведения измерений |
|
Идентификационное наименование ПО |
measure |
|
Номер версии (идентификационный номер ПО) |
1.1 |
|
Цифровой идентификатор ПО |
AFD80BF91 DAI 5929B68B58596D84FFBB |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2 - Идентификационные признаки встроенного ПО комплексов
|
Идентификационные данные (признаки) |
Программа субблока измерительного |
|
Идентификационное наименование ПО |
DSP03 |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
исполняемый код недоступен для считывания и модификации. |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
|
Количество каналов измерения частоты вращения |
2 |
|
Количество каналов измерения напряжения |
выбирается из ряда: 4, 8, 20, 32 |
|
Диапазон измерения частоты вращения, об/мин (Гц) |
от 75 до 7200 (от 1,25 до 120) |
|
Пределы допускаемой относительной погрешности измерения частоты вращения, % |
±0,5 |
|
Характеристики комплекса при измерении напряжения |
приведены в таблице 4 |
|
Диапазон частот измерения среднеквадратического значения переменного напряжения, Гц |
от 10 до 10000 |
|
Параметры вычисляемого спектра |
приведены в таблице 5 |
|
Значение постоянного напряжения, подаваемого во время измерения в режиме работы тракта «ВДОЗ» без нагрузки, В |
15±0,5 |
|
Собственное сопротивление, ограничивающее ток потребления в режиме работы тракта «ВДОЗ», Ом |
2000±200 |
|
Значение постоянного напряжения, подаваемого во время измерения в режиме работы тракта «1СР» без нагрузки, В |
22±2 |
|
Сила тока во время измерения в режиме работы тракта «1СР», при нагрузке 500 Ом, мА |
4±2 |
'Продолжение таблицы 3
|
Время непрерывной работы комплекса в нормальных условиях от аккумуляторной батареи при суммарном времени проведения измерений 1 ч, ч, не менее |
8 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Степень защиты ГОСТ 14254, обеспечиваемая оболочкой |
IP20 |
|
Габаритные размеры (переносное исполнение), мм, не более |
400 х 350 х 500 |
|
Масса (для переносного варианта), кг, не более |
12 |
|
Рабочие условия применения: | |
|
- Температура окружающего воздуха, °C |
от минус 20 до 50 |
|
- Относительная влажность окружающего воздуха (при температуре 25 °C), % |
от 10 до 90 |
|
- Атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
10 |
Таблица 4 - Характеристики комплекса при измерении напряжения
|
Измеряемый параметр |
Диапазон измерений |
Дискретность отчёта |
Пределы допускаемой абсолютной погрешности, В |
|
Постоянное напряжение |
от минус 9 до 9 В |
0,001 В |
±(0,02|U|+0,02) |
|
от 1 до 19 В |
0,001 В |
±(0,02 |U-10|+0,02) | |
|
Среднеквадратическое значение переменного напряжения |
от 1 до 100 мВ |
0,01 мВ |
±(0,05 U+0,0002) |
|
от 1 до 1000 мВ |
0,1 мВ |
±(0,02 U+0,001) | |
|
от 0,001 до 7 В |
0,001 В |
±(0,02U+0,01) | |
|
Примечание: U- измеряемое напряжение, В | |||
Таблица 5 - Параметры вычисляемого спектра
|
Параметр |
Значение |
|
Исходное значение среднеквадратического значения напряжения Ао, В |
10 |
|
Пределы допускаемой абсолютной погрешности вычисления амплитуды гармонической составляющей сигнала в диапазоне частот от 10 Гц до 10000 Гц, дБ |
±1 |
|
Верхние граничные частоты поддиапазонов вычисления спектра, Гц |
25; 50; 100; 200; 400; 800; 1600; 3200;6400; 12800; 25600 |
|
Разрешающая способность вычисления спектра, линий |
400;800;1600 |
Знак утверждения типа
наносится в центр титульного листа эксплуатационной документации типографским способом и на переднюю панель БОК комплекса.
Комплектность
Комплектность поставки комплексов соответствует указанной в таблице 6.
1 аблица 6 - Комплектность поставки комплексов
|
Наименование |
Кол-во, шт. |
|
Блок обработки и контроля (БОК) |
1 |
|
Датчик частоты вращения (ДО) |
1 |
|
Магнитная метка |
1 |
|
Кабель к датчику частоты вращения |
1 |
|
Сетевой кабель БОК |
1 |
|
Аккумуляторная батарея (для переносного варианта) |
1 |
|
Переносная сумка (для переносного варианта) |
1 |
|
422210.001.78796572.2016 ФО «Комплекс оперативного контроля «Эксперт Д». Формуляр» |
1 |
|
422210.001.78796572.2016 РЭ «Комплекс оперативного контроля «Эксперт Д». Руководство по эксплуатации» |
1 |
|
422210.001.78796572.2016 ДМП «Комплекс оперативного контроля «Эксперт Д». Методика поверки» |
1 |
Поверка
осуществляется по документу 422210.001.78796572.2016 ДМП «Комплексы оперативного контроля «Эксперт Д». Методика поверки», утвержденному ФГУП «СНИИМ» 29.09.2016 г.
Основные средства поверки:
- генератор сигналов специальной формы ГСС-05 (Госреестр СИ № 30405-05);
- мультиметр 34401А (Госреестр № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.648-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 10'2 до 2 109 Гц
3 ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
