Манометры промышленные MS
| Номер в ГРСИ РФ: | РБ 03 04 7422 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | СООО "АПЛИСЕНС", г. Витебск |
Манометры промышленные MS (в дальнейшем манометры), предназначены для измерения избыточного, вакуумметрического давления не загрязненных жидкостей, газов и паров, некристаллизующихся при рабочей температуре.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 7422 20 |
| Наименование | Манометры промышленные MS |
| Год регистрации | 2020 |
| Номер сертификата | 13201 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | СООО "АПЛИСЕНС", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АПЛИСЕНС"
Адрес: 210004, г. Витебск, ул. М.Горького, д. 42А, каб.7
Контакты: тел.: (0212) 36-36-86, 36-36-98, факс: (0212) 36-36-86 / iaplisens.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку для Республики Беларусь проводить по СТБ 8056-2015. |
Поверители
Скачать
|
Описание типа РБ 03 04 7422 20 [2021-06-11]
rb-03-04-7422-20_2021-06-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 7422 20 [2020-05-11]
rb-03-04-7422-20_2020-05-11.pdf
|
Скачать |
Описание типа
Назначение
Манометры промышленные MS (в дальнейшем манометры), предназначены для измерения избыточного, вакуумметрического давления не загрязненных жидкостей, газов и паров, некристаллизующихся при рабочей температуре.
Область применения - различные области промышленности, в том числе, химическая, нефтегазовая, машиностроительная, пищевая, фармацевтическая и другие отрасли.
Описание
Принцип действия манометров основан на преобразовании давления через деформацию упругого чувствительного элемента, с одной стороны прикрепленного к штуцеру для присоединения к месту отбора давления, а с другой - связанного с помощью передаточного механизма, на оси которого закреплена показывающая стрелка, которая поворачивается на угол, пропорциональный измеряемому давлению.
Манометры конструктивно состоят из цилиндрического корпуса с циферблатом, закрытым предохранительным стеклом, и штуцера в нижней или задней части корпуса.
Корпуса изготавливаются из ударопрочных и химически стойких к воздействию агрессивных сред материалов - нержавеющей стали и стали с покрытием. Предохранительные стекла - полимерные или технические. Материалы штуцеров манометров - латунь, сталь, нержавеющая сталь. Чувствительный элемент (трубка Бурдона или мембрана) изготавливается из устойчивых к агрессивным средам материалов - бронзы, стали, нержавеющей стали.
Диаметры корпусов манометров от 63 до 250 мм. Возможно радиальное, осевое или эксцентрическое расположение штуцера.
Пломбирование манометров не предусмотрено.
Клеимо-наклеика наносится на корпус манометров в люоом свободно млеете.

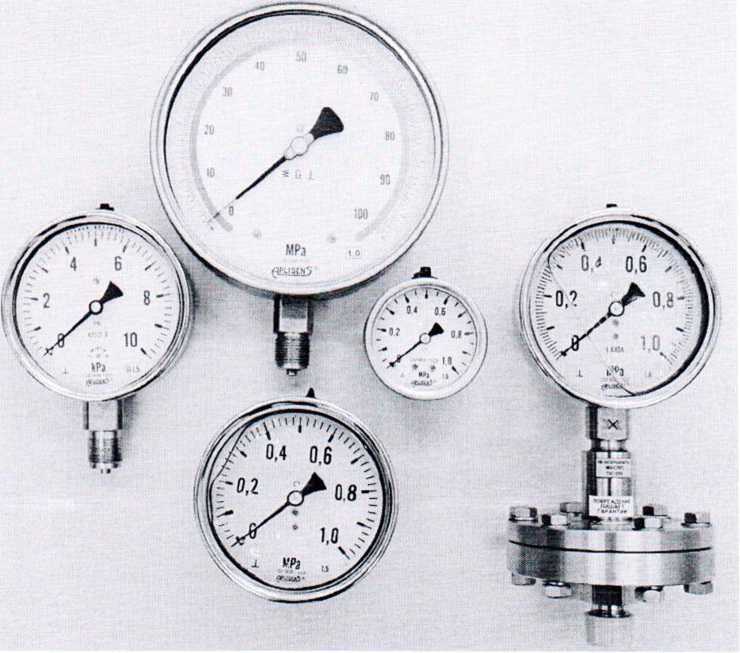

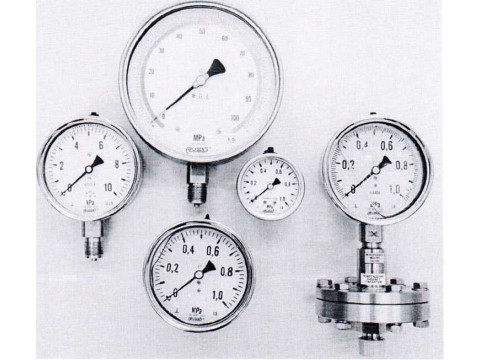

Фотографии внешнего вида манометров приведены на рисунке/1. v ' \
* * 1 (I [Государственный реестр)
II I средств измерений J |
\\ \ Республики Беларусь /
\\ \Дла документов/ /
Рисунок 1
Программное обеспечение
Программное обеспечение (ПО) манометров отсутствует.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модификации, диапазоны показаний, пределы основной приведенной погрешности (у) от диапазона измерений манометров в зависимости от модификации приведены в таблице 1.
Таблица 1
|
Модификация манометра |
Диаметр корпуса, 0, мм |
Диапазон измерений* (А, В - верхний и нижний пределы измерений соответственно) |
Пределы допускаемой основной приведенной погрешности (у) от диапазона измерений, % |
|
1 |
2 |
3 |
4 |
|
St (обще-промыш-ленный) |
63 |
(0 - А), 100 кПа <А<40 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,5 до ±4,0** |
|
100 |
(0 - А), 60 кПа <А<10 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,0 до ±4,0** | |
|
160 | |||
|
100 |
(0 - А), 60 кПа <А<160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,0 до ±4,0** | |
|
160 | |||
|
250 | |||
|
Т (технический) |
63 |
(0 - А), 100 кПа <А<40 МПа; -100 - 0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ± 1,5 до ±4,0* * ~ х • К [Государственный реес р и \ средств измерений U \ Республики Беларуа у |
|
100 |
(0 - А), 60 кПа <А<40 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа | ||
|
160 | |||
|
\ \'~Йля документов/ |
|
1 |
2 |
3 |
4 |
|
А (аммиачный) |
100 |
(0-А), 60 кПа<А<160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,0 до ±4,0** |
|
160 | |||
|
W (водо-стойкий) |
63 |
(0 - А), 60 кПа <А<40 Ml 1а; -100-0 кПа; (-100 кПа-А), 60 к!1а<А<2,4 МПа |
от ±1,5 до ±4,0** |
|
100 |
(0-А), 60 кПа<А<10МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа | ||
|
160 | |||
|
100 |
(0 - А), 60 кПа <А<160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа | ||
|
160 | |||
|
250 | |||
|
V (вибро-устойчивый) |
63 |
(0 - А), 60 кПа <А<40 МПа; -100 - 0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,5 до ±4,0** |
|
63 |
(0 - А), 100 кПа <А<100 МПа; -100-0 кПа | ||
|
100 | |||
|
100 |
(0 - А), 60 кПа <А<10 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа | ||
|
160 | |||
|
100 |
(0 - А), 60 кПа <А<160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа | ||
|
160 | |||
|
250 | |||
|
Ch (химический) |
63 |
(0 - А), 100 кПа <А<40 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,5 до ±4,0** |
|
100 |
(0 - А), 60 кПа <А<160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,0 до ±4,0** | |
|
160 | |||
|
250 | |||
|
ChW (химический водостойкий) |
63 |
(0 - А), 100 кПа <А<40 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,5 до ±4,0** |
|
100 |
(0 - А), 60 кПа <А<160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,0 до ±4,0** | |
|
160 | |||
|
250 | |||
|
ChV (химический виб-роустой-чивый) |
63 |
(0 - А), 100 кПа <А<40 МПа; -100 - 0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,5 до ±4,0** |
|
100 |
(0 - А), 60 кПа <А<160 МПа; -100 - 0 кПа; (-100 кПа - А), 60 кПа <А<2,4 МПа |
от ±1,0 до ±4,0** | |
|
160 | |||
|
250 |
II остпарстве^иу^ реестр j \\ \ Pentium fea-Pff’/
Vi ХГДля докуиеч""™/
Лист\3 Листов 5
|
1 |
2 |
3 |
4 |
|
Mb (с мембранной коробкой) |
63 |
(0 - А), 2,5 кПа <А<60 кПа; (В - 0 кПа), -60 кПа <В<-2,5 кПа; (В - А), -15 кПа <В<-1,5 кПа, 2,5 кПа <А<25 кПа |
от ±1,5 до ±4,0** |
|
100 | |||
|
160 |
(0 - А), 1,0 кПа <А<40 кПа; (В - 0 кПа), -40 кПа <В<-1,0 кПа; (В-А),-15 кПа <В<-1,5 кПа, 1,0 кПа <А<25 кПа |
от ±0,6 до ±4,0** | |
|
160 |
0 - 400 Па; 0 - 600 Па; -400 - 0 Па; -600 - 0 Па; -150 - 250 Па; -200 - 400; -400 - 600 Па |
±4,0 | |
|
ChMb (химический с мембранной коробкой) |
63 |
(0 - А), 2,5 кПа <А<60 кПа; (В - 0 кПа), -60 кПа <В<-2,5 кПа; (В - А), -15 кПа <В<-1,5 кПа, 2,5 кПа <А<25 кПа |
от ±1,5 до ±4,0** |
|
100 | |||
|
160 |
* - Предельные значения диапазонов измерений манометров, по требованию заказчика возможно изготовление манометров с диапазоном измерений, находящимися внутри указанных диапазонов.
** - Пределы допускаемой основной приведенной погрешности (%) из ряда: ±0,6; ±1,0; ±1,5;
±1,6; ±2,5; ±4,0.________________________________________________________________________
Вариация показаний манометров не превышает абсолютного значения предела допускаемой основной приведенной погрешности от диапазона измерений манометров.
Пределы допускаемого изменения показаний от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не превышают значения, вычисленного по формуле
Д = ±К, It2-til, (1)
где Ki - температурный коэффициент, равный 0,06 %/°С;
ti - температура окружающего воздуха, равная (23±2) °C;
t?-температура окружающего воздуха, °C.
Манометры устойчивы к воздействию температуры окружающего воздуха и относительной влажности окружающей среды по группе исполнения СЗ по ГОСТ 12997, но в зависимости от исполнения для работы:
- при температуре от минус 20 °C до плюс 60 °C - манометры без заполнения сIP43;
- при температуре от минус 60 °C до плюс 60 °C - манометры без заполнения с IP65;
- при температуре от минус 40 °C до плюс 60 °C - манометры, заполненные водно-глицериновой смесью или жидкостью силиконовой;
- при верхнем значении относительной влажности 95 % при 35 °C. По степени защиты по ГОСТ 14254 манометры соответствуют:
- модификации St, Т, A, Mb - IP 43;
- модификации W, V, Ch, ChW, ChV, ChMb - IP 65.
Знак утверждения типа
Знак утверждения типа наносится на этикетку манометров, а также на титульный лист паспорта и руководства по эксплуатации манометров типографским способом.
Комплектность
Комплектность поставки термопреобразователей соответствует таблице 2. Таблица 2
|
Обозначение |
Наименование |
Кол-во |
|
КФГЮ.406408.000 |
Манометр промышленный MS |
1 шт. |
|
КФГЮ.406408.000 ПС |
Манометр промышленный MS. Паспорт |
1 экз. |
|
КФГЮ.406408.000 РЭ |
Манометр промышленный MS. Руководство по эксплуатации |
1 экз.* |
|
КФГЮ.406408.800 |
Упаковка |
1 шт. |
|
* Допускается прилагать по 1 экз. на манометры в количестве более одного изделия, поставляемые в один адрес на бумажном носителе и/или электронном виде | ||
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
1 ТУ BY 390317133.007-2019 «Манометры промышленные MS»;
2 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
3 СТБ 8056-2015 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Заключение
Манометры промышленные MS соответствуют требованиям технических условий ТУ BY 390317133.007-2019.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
РУП «Витебский центр стандартизации, метрологии и сертификации, 210015, г. Витебск, ул. Б. Хмельницкого, 20
Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008
