Манометры цифровые ЦМ100, ЦМ200
| Номер в ГРСИ РФ: | РБ 03 04 7119 19 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | АО "ТЕККНОУ", г. Санкт-Петербург |
|
Описание типа РБ 03 04 7119 19 [2019-12-13]
rb-03-04-7119-19_2019-12-13.pdf
|
Скачать |
Манометры цифровые ЦМ100, ЦМ200 (далее по тексту - манометры) предназначены для измерения избыточного, абсолютного и дифференциального давления газа и жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 7119 19 |
| Наименование | Манометры цифровые ЦМ100, ЦМ200 |
| Год регистрации | 2019 |
| Номер сертификата | 12730 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | АО "Теккноу", Российская Федерация (RU)(изготовитель - фирма "Huaxin Instrument (Beijing) CO. LTD", Китай (CN)) |
Производитель / Заявитель
АО "Теккноу", РФ (изготовитель - фирма "Huaxin Instrument (Beijing) CO. LTD", Китай)
Адрес: No.11, Changping road, Beijing, 102200, China
Контакты: +86 10 623 920 87, fax: +86 10 623 451 83, sales-huaxin@comeonhs.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2905-2019. |
Поверители
Скачать
|
Описание типа РБ 03 04 7119 19 [2019-12-13]
rb-03-04-7119-19_2019-12-13.pdf
|
Скачать |
Описание типа
Назначение
Манометры цифровые ЦМ100, ЦМ200 (далее по тексту - манометры) предназначены для измерения избыточного, абсолютного и дифференциального давления газа и жидкости.
Область применения - различные области хозяйственной деятельности, в том числе, химическая, нефтегазовая, машиностроительная, пищевая, фармацевтическая промышленность.
Описание
Принцип действия манометров основан на аналого-цифровом преобразовании (АЦП) электрического сигнала от встроенных измерительных преобразователей давления и отображении значения измеренного давления на дисплее. На АЦП также поступает сигнал с блока преобразователя постоянного тока (ППТ) и батареи для контроля ее разряда.
Манометры представляют собой портативные электрические приборы, с расположенными на их передней панели клавишами для задания режимов измерений и выбора единиц измерений давления и других функций.
Дисплей манометров имеет фоновую подсветку и отображает результаты измерений в цифровом виде, единицы измерения давления, а также информацию о режиме работы манометров.
Манометры выпускаются следующих моделей ЦМ100, ЦМ200.
Манометры имеют возможность подключения по интерфейсу RS-232 и передачи данных на персональный компьютер при использовании фирменного ПО.
Работой встроенного ПО управляет микро-ЭВМ, расположенная внутри корпуса на электронной плате. Защита ПО осуществляется путем записи бита защиты при программировании микро-ЭВМ в процессе производства манометров. Установленный бит защиты запрещает чтение кода микро-ЭВМ, поэтому модификация ПО невозможна. Управление режимами работы и настройками манометров, осуществляется с помощью внутреннего ПО, которое встроено в защищенную от записи памяти манометров, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов. ПО устанавливается на предприятии-изготовителе в процессе производства.
Внешний вид манометров представлен на рисунках 1,2.
Знак поверки (поверительное клеймо) наносится на заднюю стенку манометра.

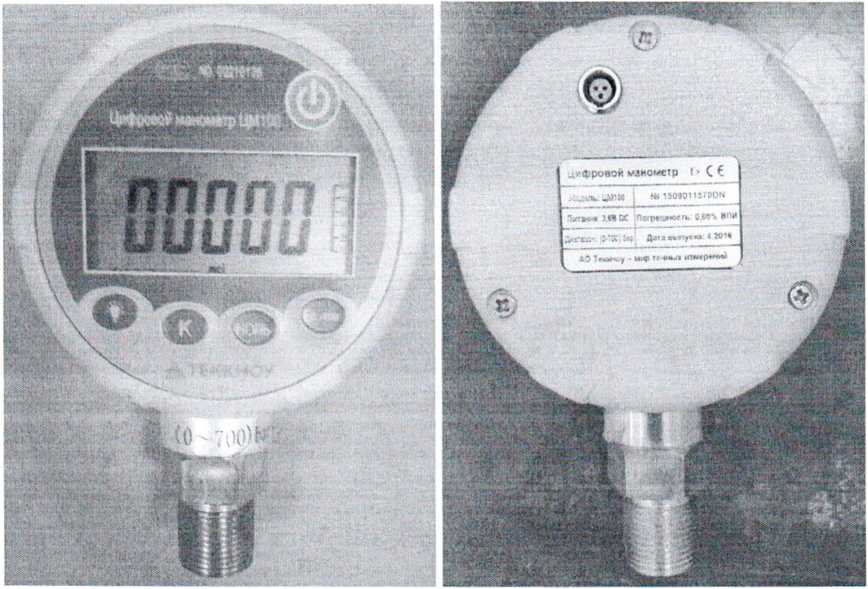

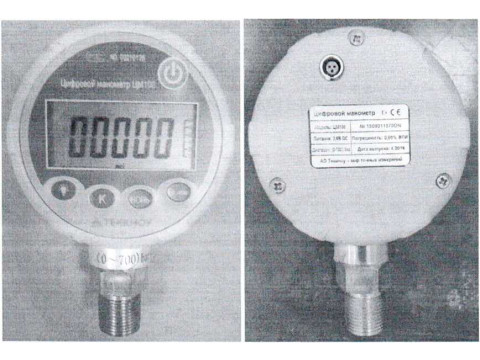

Рисунок 1 - Внешний вид манометра цифрового серии ЦМ100

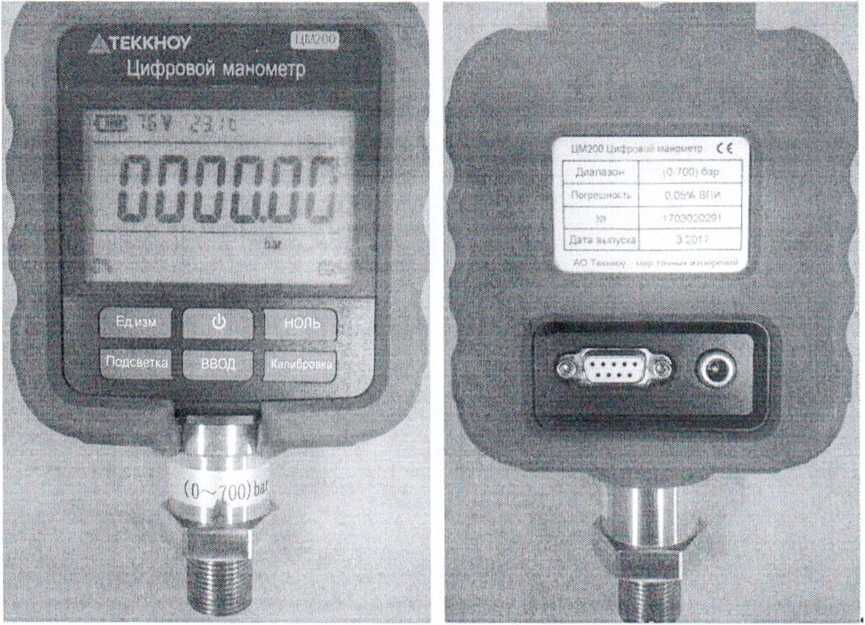

Рисунок 2 - Внешний вид манометра цифрового серии ЦМ200
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 2, 3, 4, 5.
Л ДО!
Таблица 2 - Наименование прогр аммн о го обе с п еч е н и я м а н о м ет р о в
|
Модификация манометра |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
ЦМ100 |
встроенное |
V1.00 |
|
ЦМ200 |
встроенное |
V1.00 |
Таблица 3- Манометры цифровые ЦМЮО
|
Исполнение |
Диапазон измерений, кПа |
Пределы допускаемой приведенной погрешности, % ВПИ |
Рабочая среда |
Вид давления |
|
ЦМЮО |
-100...0 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И |
|
ЦМЮО |
0...40 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И |
|
цмюо |
0...60 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И |
|
цмюо |
0...70 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И, А |
|
цмюо |
0...Ю0 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И, А |
|
цмюо |
0...160 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...200 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...250 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...350 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...400 |
±0,05: ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...600 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...700 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...Ю00 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...1600 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...2000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...2500 |
±0,05; ±0,1; ±0,2 +0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...3500 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И, А |
|
цмюо |
0...4000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...6000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...7000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0... 10000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...16000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...20000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...25000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...35000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...40000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...60000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
0...70000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И |
|
цмюо |
-2,5...+2,5 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И |
|
цмюо |
-5...+5 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И |
|
цмюо |
-10... + 10 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И |
|
цмюо |
-25...+25 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
и, д |
|
цмюо |
-100...+100 |
±0,05; ±0,1; ±0,2;±0,5 |
газы |
И, д |
|
цмюо |
-100...+600 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И,д |
|
цмюо |
Г-Ю0... + 1000 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И,д |
|
цмюо |
-100...+2500 |
±0,05; ±0,1; ±0,2;±0,5 |
Газы, жидкости |
И.д |
П римечание: А - абсолютное давление, И - избыточное д авление, Д - дифф еренциальноедавление.
Таблица 4- Манометры цифровые ЦМ200
|
Исполнение |
Диапазон измерений, кПа |
Пределы допускаемой приведенной погрешности, % ВПИ |
Рабочая среда |
Вид давления |
|
ЦМ200 |
-100...0 |
±0,025; ±0,05; ±0,1;±0,2 |
газы |
И |
|
ЦМ200 |
0...40 |
±0,025; ±0,05; ±0,1 ;±0,2 |
газы |
И |
|
ЦМ200 |
0...60 |
±0,025; +0,05; ±0,1 ;±0,2 |
газы |
И |
|
ЦМ200 |
0...70 |
±0,025; ±0,05; ±0,1;±0,2 |
газы |
И |
|
ЦМ200 |
0...100 |
±0,025; ±0,05; ±0,1;±0,2 |
газы |
И |
|
ЦМ200 |
0...160 |
±0,025; ±0,05; ±0,1;±0,2 |
Газы, жидкости |
И |
|
ЦМ200 |
0...200 |
±0,025; ±0,05; ±0,1+0,2 |
Газы, жидкости |
И |
|
ЦМ200 |
0...250 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
И |
|
ЦМ200 |
0...350 |
±0,025; ±0,05; ±0,1;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...400 |
±0,025; ±0,05; ±0,1+0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...600 |
±0,025; ±0,05; ±0,1;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...700 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...1000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...1600 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...2000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...2500 |
±0,025; ±0,05; ±0,1+0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...3500 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...4000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...6000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...7000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...10000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...16000 |
±0,025; ±0,05; ±0,1+0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...20000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...25000 |
±0,025; ±0,05; ±0,1+0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...35000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...40000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...60000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...70000 |
±0,025; ±0,05; ±0,1 ;±0,2 |
Г азы, жидкости |
и |
|
ЦМ200 |
0...100000 |
±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...160000 |
±0,05; ±0,1 ,±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
0...250000 |
±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
|
ЦМ200 |
-2,5...+2,5 |
±0,05; ±0,1+0,2 |
газы |
И,д |
|
ЦМ200 |
-5...+5 |
±0,05: ±0,1 ;±0,2 |
газы |
И,д |
|
ЦМ200 |
-10...+10 |
±0,05; ±0,1 ;±0,2 |
газы |
И.д |
|
ЦМ200 |
-25...+25 |
±0,05; ±0,1 ;±0,2 |
Газы |
И.д |
|
ЦМ200 |
-100... + 100 |
±0,05; ±0,1 ;±0,2 |
Газы |
и, д |
|
ЦМ200 |
-100...+2500 |
±0,05; ±0,1 ;±0,2 |
Газы, жидкости |
и |
Примечание: И - избыточное давление, Д - дифференциальное давление. Погрешность измерений температуры не нормируется.
|
Таблица 5 - Основные технические характе |
ристики |
|
Наименование характеристики |
Значение |
|
Рабочая среда |
Неагрессивные, некристаллизующиеся жидкости, газы , пары |
|
Диапазон рабочих компенсированных температур, °C |
от минус 10 до плюс 50 |
|
Диапазон температуры хранения, °C |
от минус 20 до плюс 70 |
|
Относительная влажность окружающего воздуха, % (без конденсации) |
от 5 до 85 |
|
Напряжение питания, В (литиевая аккумуляторная батарея) |
3,6 (от батарей), для ЦМ100 7,4 (от встроенных АКБ), для ЦМ200 |
|
Интерфейс связи с ПК |
RS 232 |
|
Предельно допустимое давление, % ВПИ: ЦМ100 ЦМ200 |
110 120 |
|
Масса, кг, не более |
0,75 |
|
Габаритные размеры, мм, не более: ЦМ100 (диаметр х высота х глубина) ЦМ200 (ширина х высота х глубина) |
093x134x41 95x166x49 |
Знак утверждения типа
Знак утверждения типа наносится методом штемпельной печати в паспорт манометра, а также на циферблат или корпус.
Комплектность
В комплект поставки манометров входят:
- цифровой манометр;
- паспорт;
- руководство по эксплуатации;
- протокол испытаний
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Huaxin Instrument (Beijing) СО. LTD», Китай.
Заключение
Манометры цифровые ЦМ100, ЦМ200 соответствуют требованиям технической документации фирмы «Huaxin Instrument (Beijing) СО. LTD», Китай.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
