Манометры ЭкМ, вакуумметры ЭкВ, мановакуумметры ЭкМВ показывающие сигнализирующие

Назначение

Манометры ЭкМ, вакуумметры ЭкВ, мановакуумметры ЭкМВ показывающие сигнализирующие (в дальнейшем - приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа, пара и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Приборы могут применяться в системах газоснабжения, в энергетике, технологических системах транспортировки различных газов, воды и пара.

Описание

В основу работы прибора положен принцип преобразования силы давления через деформацию упругих элементов в механическое перемещение стрелки прибора. Сила давления, действующая на трубчатую пружину, посредством кинематической силы поворачивает стрелку относительно циферблата на соответствующий давлению угол.

Сигнализирующее устройство изготавливают в двух исполнениях: с магнитным поджатием контактов и на базе микровыключателей.

Приборы изготавливают в стальном корпусе без фланца. Корпус приборов выполнен из стали в виде цилиндра диаметром 100 мм, 160 мм и может быть заполнен силиконом.

Схема с указанием места нанесения знака поверки (поверительного клейма-наклейки) указано в приложении А.

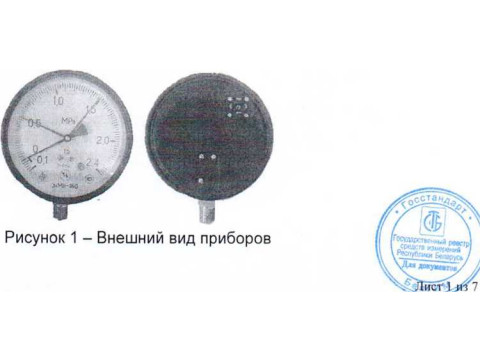

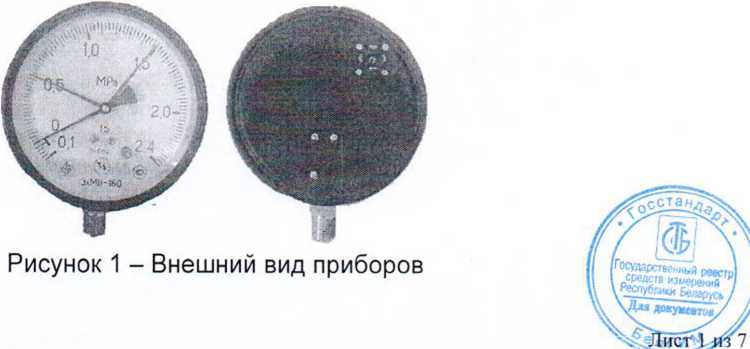

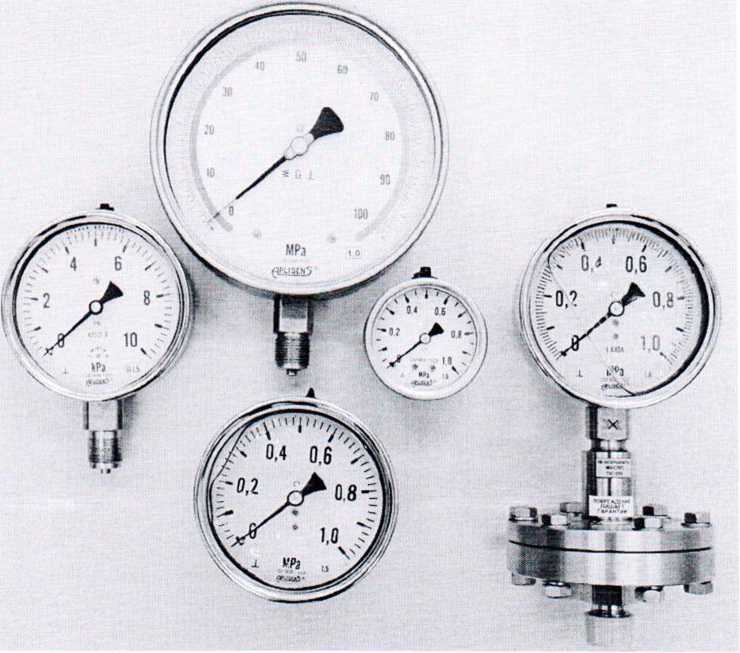

Внешний вид приборов приведен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Наименование и тип прибора, диапазон показаний, класс точности по ГОСТ 2405-88, степень защиты обеспечиваемые оболочками от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 приведены в таблице 1.

Таблица 1_____

2 Диапазон измерений избыточного давления от 25 % до 75 % диапазона показаний, диапазон измерений вакуумметрического давления равен диапазону показаний.

3 Диапазон установок приборов:

от 25 до 75 % диапазона показаний - для диапазона измерений от 25 до 75 %;

4 Минимальный диапазон установок, задаваемых сигнализирующим устройством, от 0 до 10 % диапазона показаний.

5 Число срабатываний контактов сигнализирующего устройства прибора 200000.

6 Напряжение внешних коммутируемых цепей для приборов с магнитным поджатием контактов:

24; 27; 40; 110; 230; 380 В - для цепей переменного тока с частотой (50±1) Гц;

24; 27; 40; 60; 110; 230 В-для цепей постоянного тока.

Отклонение напряжения от номинального значения от плюс 10 до минус 15 %,

7 Напряжение внешних коммутируемых цепей для приборов с сигнализирующ устройством, выполненным на базе микровыключателей:                V.

110; 230 - для цепей переменного тока с частотой (50± 1) Гц;

24; 230 В - для цепей постоянного тока.

Отклонение напряжения от номинального значения от плюс 10 до минус 15 %.

8 Пределы допускаемой основной погрешности приборов, выраженные в процентах от диапазона показаний: ±1,5 и ±2,5 % для классов точности 1,5 и 2,5 по ГОСТ 2405-88 соответственно.

9 Вариация показаний приборов не более абсолютного значения предела допускаемой основной погрешности приборов.

10 Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства и пределы допускаемой погрешности измерений после срабатывания сигнализирующего устройства (за пределами диапазона установок), выраженные в процентах от диапазона показаний:

±6 % - для приборов с магнитным поджатием контактов сигнализирующего устройства;

±4 % - для приборов, сигнализирующее устройство которых выполнено на базе микро-выключателей.

10 Вариация срабатывания сигнализирующего устройства приборов не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства.

11 Габаритные, присоединительные размеры и масса приборов указаны в приложении Б.

Знак утверждения типа

Знак утверждения типа наносится методом штемпельной печати в паспорт прибора, а также на циферблат или корпус прибора.

Комплектность

Комплект поставки приборов определяется в соответствии с технической документацией ООО "Завод теплотехнических приборов". В основной комплект поставки входит:

1. Прибор                                                               1 шт.

2. Паспорт                                                            1 шт.

3 Руководство по эксплуатации                                     1 шт.

4. Упаковка                                                             1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 2405-88 "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия";

ТУ РБ 37388602.001-96 "Манометры ЭкМ, вакуумметры ЭкВ, мановакуумметры ЭкМВ показывающие сигнализирующие";

СТБ 8056-2015."Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие".

Заключение

Манометры ЭкМ, вакуумметры ЭкВ, мановакуумметры ЭкМВ показывающие сигнализирующие соответствуют требованиям ТУ РБ 37388602.001 - 96, ГОСТ 2405-88, декларация о соответствии манометров ЭкМ, вакуумметров ЭкВ, мановакуумметров ЭкМВ показывающих сигнализирующих требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» № ЕАЭС N RU Д-ВУ.АЖ26.В/18 от 24/09/2018 (срок действия по 23.09 2023 включительно).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.

Аттестат аккредитации № BY/112 1.0025.
