Преобразователи давления измерительные LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX

Номер в ГРСИ РФ: РБ 03 04 5809 15
Раздел: Средства измерений давления [4]
Производитель / заявитель: ООО «БД СЕНСОР РУС», г. Москва
Скачать
Описание типа РБ 03 04 5809 15 [2015-11-30]
rb-03-04-5809-15_2015-11-30.pdf
Скачать
Нет данных о поставщике

Преобразователи давления измерительные LMP ЗХХ, LMP 8ХХ, LMK ЗХХ, LMK 4ХХ, LMK 8ХХ предназначены для непрерывного преобразования значения измеряемого параметра - избыточного давления газа или жидкости в трубопроводах, гидравлических системах и резервуарах в унифицированный аналоговый информативный параметр выходного сигнала в виде постоянного тока или напряжения. Данные преобразователи давления измерительные могут использоваться для измерения уровня однородных жидкостей в силу функциональной связи уровня с гидростатическим давлением.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 04 5809 15
Наименование Преобразователи давления измерительные LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX
Год регистрации 2015
Номер сертификата 9964
Дата регистрации 2015-08-27
Срок действия 2019-03-06
Получатель сертификата ООО "БД СЕНСОРС РУС", г. Москва, Россия (RU)
Производитель / Заявитель

ООО "БД СЕНСОРС РУС"

Адрес: 117105, г. Москва, ул. Варшавское шоссе 37А

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МП 56797-14.
Признание поверки Первичная при выпуске из производства: ВНИИМС (номер реестра - №021, шифр поверительного клейма - М)(НТК №09-15).

Поверители

Скачать

Описание типа РБ 03 04 5809 15 [2015-11-30]
rb-03-04-5809-15_2015-11-30.pdf
Скачать

Описание типа

Назначение

Преобразователи давления измерительные LMP ЗХХ, LMP 8ХХ, LMK ЗХХ, LMK 4ХХ, LMK 8ХХ предназначены для непрерывного преобразования значения измеряемого параметра - избыточного давления газа или жидкости в трубопроводах, гидравлических системах и резервуарах в унифицированный аналоговый информативный параметр выходного сигнала в виде постоянного тока или напряжения. Данные преобразователи давления измерительные могут использоваться для измерения уровня однородных жидкостей в силу функциональной связи уровня с гидростатическим давлением.

Описание

В преобразователях давления измерительных LMP ЗХХ, LMP 8ХХ, LMK ЗХХ, LMK 4ХХ, LMK 8ХХ реализованы два принципа преобразования давления -тензорезистивный и емкостной.

Емкостной принцип заключается в изменении емкости первичного измерительного преобразователя давления из-за упругой деформации измерительной мембраны. Соответствующая электронная схема осуществляет линеаризацию, термокомпенсацию и формирование унифицированного аналогового или цифрового выходного сигнала. Емкостной принцип измерения давления реализован в следующих преобразователях: LMK 351, LMK 457, LMK 458, LMK 358, LMK 358Н, LMK 858. Во всех остальных преобразователях (LMP ЗХХ, LMP 8ХХ, LMK 331, LMK 306, LMK 307, LMK 309) реализован тензорезистивный принцип измерения, который основан на действии моста Уитстона - четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый или цифровой выходной сигнал.

По дополнительному заказу некоторые модели преобразователей могут поставляться с цифровыми устройствами РА-430, которые превращают преобразователь в показывающий цифровой манометр (при этом точность измерений снижается).

По способу установки, преобразователи подразделяются на врезные и погружные преобразователи давления (уровня) измерительные. К врезным относятся преобразователи давления измерительные: LMP 331, LMP ЗЗИ, LMK 331, LMK 351. К погружным относятся преобразователи давления измерительные: LMP 305, LMP 307, LMP 308, LMP 308i, LMP 808, LMK 306, LMK 307, LMK 309, LMK 457, LMK 458, LMK 358, LMK 358H, LMK 858. Для корректного измерения уровня в погружных преобразователях реализована подача атмосферного давления в полость преобразователя при помощи полой трубки опорного давления находящейся непосредственно в кабеле. Преобразователи давления измерительные LMK ЗХХ, 4ХХ, 8ХХ, имеют керамическую измерительную мембрану, что позволяет использовать их для измерения давления или уровня агрессивных сред. Все преобразователи имеют открытую измерительную мембрану, что позволяет измерять уровень вязких сред.

Лист № 2

Всего листов 5

Преобразователи давления (уровня) измерительные LMP ЗХХ имеют несколько вариантов исполнения:

- LMP 331 и LMP 33 li - врезные преобразователи гидростатического давления измерительные, предназначены для измерения уровня жидкостей, в том числе вязких. Диапазон измерений от 10 кПа до 4 МПа

- LMP 305, LMP 307, LMP 308, LMP 308i, LMP 808 - погружные преобразователи гидростатического давления измерительные. Диаметр LMP 305 - 19 мм, LMP 307 - 27 мм, LMP 308 /3081/808 - 35 мм. Диапазон измерений от 10 кПа до 3.50 МПа. В моделях LMP 308, LMP 308i, LMP 808 реализовано разъемное кабельное соединение. Материал корпуса LMP 808 - поливинилхлорид (PVC). LMP 3081 и LMP 33li - исполнения с “интеллектуальной” электроникой. В отличие от обычных исполнений обладают меньшей основной и дополнительной температурной погрешностью в силу реализации линеаризации и дополнительной активной термокомпенсации первичного преобразователя давления. Коэффициент перенастройки диапазона: 1:10;

Преобразователи давления (уровня) измерительные LMK ЗХХ, LMK. 4ХХ, LMK 8ХХ имеют несколько вариантов исполнения:

- LMK 331 и LMK 351 - врезные преобразователи гидростатического давления измерительные, предназначены для измерения уровня жидкостей, в том числе вязких и агрессивных. Диапазон измерений LMK 331 от 60 кПа до 6 МПа.

Диапазон измерений LMK 351 от 4 кПа до 1 МПа.

Для измерения давления (уровня) высокоагрессивных сред, в качестве материала штуцера вместо нержавеющей стали могут использоваться различные пластики -поливинилхлорид (PVC), фторид поливинилидена (PVDF);

- LMK 306, LMK 307, LMK 309, LMK 358, LMK 358Н, LMK 858 - погружные преобразователи гидростатического давления измерительные. Диаметр LMK 306 - 17 мм, LMK 307 - 27 мм, LMK 309/358/358Н - 39.5 мм, LMK 858 - 45 мм.

Диапазон измерений LMK 306 от 60 кПа до 2 МПа.

Диапазон измерений LMK 307 от 40 кПа до 2.5 МПа.

Диапазон измерений LMK 309 от 16 кПа до 60 кПа.

Диапазон измерений LMK 358/358Н/858 от 4 кПа до 1 МПа.

Материал корпуса LMK 858 - поливинилхлорид (PVC). LMK 358Н имеет цифровой выходной сигнал HART. Коэффициент перенастройки диапазона 1:5. В моделях LMK 358, LMK 358Н, LMK 858 реализовано разъемное кабельное соединение;

- LMK 457, LMK 458 - погружные преобразователи гидростатического давления измерительные для использования на водном транспорте и шельфовых разработках. Диапазон измерений от 4 кПа до 2 МПа. Модель LMK 458 отличается от LMK 457 применением специального высокотемпературного кабеля для измерения давления (уровня) сред имеющих температуру до 125 °C.

Программное обеспечение

На преобразователях давления измерительных LMP ЗХХ, LMK 4ХХ, LMK 8ХХ, LMK ЗХХ, LMK 4ХХ, LMK 8ХХ установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.

Таблица 1                                        ___ _______

Наименование программного обеспечения

Идентификаци онное наименование программного обеспечения

Номер версии (идентификаци онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Firmware

-

v2.3.

-

-

Программное обеспечение неизменяемое и не считываемое.

Уровень защиты программного обеспечения от непреднамеренных и

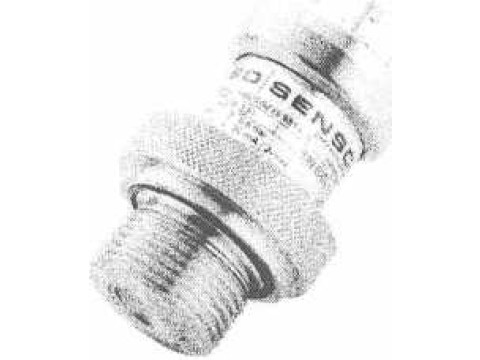

Рис. 1 Общий вид преобразователей давления измерительных LMP ЗХХ, LMK ЗХХ (врезные преобразователи)

Рис. 2 Общий вид преобразователей давления измерительных LMP ЗХХ, LMP 8ХХ, LMK ЗХХ, LMP 8ХХ (погружные преобразователи)

преднамеренных изменений «С» по МИ 3286-2010.

Технические характеристики

Таблица 2

Диапазон измерений избыточного давления, МПа

от 0,004 до 3,5

Пределы     допускаемой     основной

погрешности, % от диапазона измерений

от ±0,1 до ±0,5 (в зависимости от модели)

Информативный параметр выходного сигнала, мА

В

от 0 до 20; от 4 до 20

от 0 до 5; от 0 до 10;

от 0 до 1; от 1 до 6;

от 1 до 10;

от 0,8 до 3,2;

от 0,5 до 4,5

Напряжение питания, В

5; от 6 до 15; от 10 до 30; от 12 до 36; от 14 до 36

Диапазон температур окружающей среды, °C

для моделей LMK 306/307/309/358/358Н,

LMP 305/307

для моделей LMP 808, LMK 858

для моделей LMP 308/3081

для модели LMK 457

для моделей LMP 331, LMK 351/458

для модели LMK 331

от минус 10 до 70

от 0 до 50

от минус 20 до 70

от минус 25 до 80

от минус 25 до 125

от минус 25 до 135

Дополнительная     погрешность     от

воздействия изменения температуры измеряемой среды, % от диапазона измерений на 10 °C

от ±0,02 до ±0,5 (в зависимости от модели и диапазона температур)

Диапазон температур окружающего воздуха (для врезных моделей), °C

от минус 50 до 85

Масса (без учета веса кабеля), кг

от 0,1 до 0,4 (в зависимости от модели)

Габаритные размеры, длина*диаметр не более, мм

227,5x45

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.

Комплектность

1. Преобразователь давления измерительный

2. Руководство по эксплуатации

3. Выходное цифровое устройство РА 430

4. Принадлежности по заказу

Поверка

осуществляется по документу МП 56797-14 «Преобразователи давления измерительные DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300, LMP ЗХХ, LMP 8XX, LMK ЗХХ, LMK 4XX, LMK 8XX. Методика поверки», утвержденному ФГУП ВНИИМС 09 января 2014 г.

Перечень основного оборудования, необходимого для поверки: Грузопоршневой манометр МП-2,5, 1 и 2 разрядов Задатчики давления Воздух-1600 и Воздух-2,5

- Вольтметр образцовый кл. тонн, не ниже 0,05

Магазин сопротивлений кл. точн. не ниже 0,05

Сведения о методах измерений

представлены в паспортах на приборы.

Лист № 5

Всего листов 5

Нормативные документы

1. ТУ 4212-000-7718542411-05 «Преобразователи давления измерительные DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300, LMP ЗХХ, LMP 8XX, LMK ЗХХ, LMK 4XX, LMK 8XX. Технические условия».

2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

Рекомендации к применению

Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.

Смотрите также

РБ 03 13 5812 15

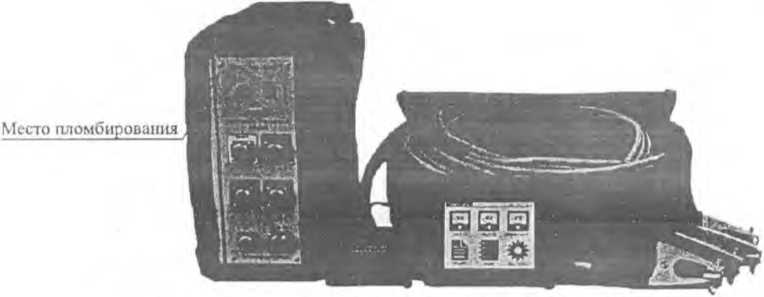

Измерители трехфазные СА540
