Преобразователи давления измерительные DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, DMK 4XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300

Назначение

Преобразователи давления измерительные DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, DMK 4ХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300 предназначены для непрерывного преобразования значения измеряемого параметра - избыточного, абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, напряжения и/или в цифровой частотно-модулированный выходной сигнал (HART, Profibus РА, Foundation Fieldbus).

Описание

В преобразователях давления измерительных DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, DMK 4ХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300 реализованы два принципа преобразования давления - тензорезистивный и емкостной.

Емкостной принцип заключается в изменении емкости первичного измерительного преобразователя давления из-за упругой деформации измерительной мембраны. Соответствующая электронная схема осуществляет линеаризацию, термокомпенсацию и формирование унифицированного аналогового или цифрового выходного сигнала. Емкостной принцип измерения давления реализован в следующих преобразователях: DMD 331-A-S, HMP 331-A-S, ХАСТ ci, DMK 456, DMK 458. Во всех остальных моделях (DMP, DMK 331, DMK 33IP, DMK 457, DPS, DS, DM, HMP 331, HU, ХАСТ i) реализован тензорезистивный принцип измерения, который основан на действии моста Уитстона -четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый или цифровой выходной сигнал. В некоторых моделях (DMP 33li, DMP 333i, ХАСТ i, HMP 331), реализована линеаризация выходного сигнала первичного преобразователя давления и активная термокомпенсация, что значительно снижает влияние изменения температуры измеряемой и окружающей среды.

По дополнительному заказу некоторые модели преобразователей могут поставляться с цифровыми устройствами РА-430, которые превращают преобразователь в показывающий цифровой манометр (при этом точность измерений снижается).

Преобразователи избыточного/абсолютного давления измерительные DMP ЗХХ, DMP 4ХХ имеют несколько вариантов исполнения:

- DMP 331 - общепромышленное исполнение для «среднего давления» от 4 кПа до 4 МПа;

- DMP 333 - общепромышленное исполнение для «высокого дадлейия» от 6 МПа до 60 МПа;                                                    /' z

- DMP 33li и DMP 333i - исполнения с «интеллектуальной» электроникой для «среднего давления» от 17 кПа до 3.5 МПа и «высокого давления» от 7 МПа до 60 МПа. Коэффициент перенастройки диапазона: 1:10;

Лист № 2

Всего листов 7

- DMP 331Р - исполнение с встроенным разделителем сред для пищевой промышленности и/или высокотемпературных сред для «среднего давления» от 10 кПа до 4 МПа;

- DMP 334 - исполнение для «сверхвысоких давлений» от 60 МПа до 220 МПа;

- DMP 304 - исполнение для «сверхвысоких давлений» от 100 МПа до 600 МПа;

- DMP 343 - исполнение с кремниевой мембраной для «низкого давления» от 600 Па до 100 кПа;

- DMP 330 - экономичное исполнение для «среднего давления» от 100 кПа;

- DMP 457 - исполнение для «среднего давления» от 4 кПа до 4 МПа для использования на водном транспорте и шельфовых разработках.

Преобразователи давления измерительные DMD ЗХХ имеют несколько вариантов исполнения:

- DMD 331 - исполнение для измерения разности давлений от 2 кПа до 1.6 МПа. Состоит из двух первичных преобразователей избыточного давления;

- DMD 341 - исполнение для измерения разности давлений от 600 Па до 100 кПа;

- DMD 331-A-S - преобразователь разности давлений измерительный (от 1 кПа до 25 МПа), а также абсолютного/избыточного (от 1 кПа до 40 МПа) давления с «интеллектуальной» электроникой и возможностью локального и удаленного конфигурирования. Коэффициент перенастройки диапазона: 1:120. Варианты цифрового выходного сигнала: HART, Profibus РА, Foundation Fieldbus. Модель может использоваться с выносными мембранами, при этом, в зависимости от типа выносных мембран, длины капилляров и заполняющей жидкости меняются метрологические характеристики.

Преобразователи избыточного/абсолютного давления измерительные DS 2ХХ, DS 4ХХ с релейными функциями и встроенным дисплеем имеют несколько вариантов исполнений:

- DS 200 - исполнение со светодиодным дисплеем для «среднего давления» от 10 кПа до 4 МПа;

- DS 201 - исполнение со светодиодным дисплеем и керамической мембраной для «среднего и высокого давления» от 60 кПа до 60 МПа;

- DS 210 - исполнение со светодиодным дисплеем и кремниевой мембраной для «низкого давления» от 1 кПа до 100 кПа;

- DS 200Р - исполнение со светодиодным дисплеем и встроенным разделителем сред

для пищевой промышленности и/или высокотемпературных сред;

- DS 200М - преобразователь с жидкокристаллическим дисплеем и автономным питанием для «среднего и высокого давления» от 10 кПа до 60 МПа;

- DS 400 - исполнение в полевом корпусе со светодиодным дисплеем для «среднего давления» от 10 кПа до 4 МПа;

- DS 401 - исполнение в полевом корпусе со светодиодным дисплеем для «среднего и высокого давления» от 60 кПа до 60 МПа.

Помимо аналогового выходного сигнала, преобразователи давления измерительные серии DS могут иметь до 2-х дискретных выходных сигналов (PNP). Параметры дискретных выходных сигналов (режимы работы, пороги, задержки включения и выключения) конфигурируются локально, при помощи кнопок находящихся на лицевой панели прибора.

Преобразователи избыточного/абсолютного давления с керамической мембраной DMK ЗХХ, DMK 4ХХ имеют несколько вариантов исполнения:       И

Лист № 3

Всего листов 7

- DMK 331 - обычное исполнение для «среднего и высокого давления» от 60 кПа до 60 МПа;

- DMK 331Р - исполнение с встроенным разделителем сред для пищевой промышленности и/или высокотемпературных сред для «высокого давления» от 6 МПа до 40 МПа;

- DMK 456 - исполнение для «среднего давления» от 4 кПа до 2 МПа в полевом корпусе для использования на водном транспорте и шельфовых разработках;

- DMK 457 - исполнение для «среднего и высокого давления» от 60 кПа до 60 МПа для использования на водном транспорте и шельфовых разработках;

- DMK 458 - исполнение для «среднего давления» от 4 кПа до 2 МПа для использования на водном транспорте и шельфовых разработках.

ХАСТ i - преобразователи избыточного/абсолютного давления измерительные с HART протоколом в стальном полевом корпусе. Предназначены для «среднего и высокого давления» от 35 кПа до 60 МПа. При необходимости оснащаются разделителем сред или разделителем-радиатором. Коэффициент перенастройки диапазона: 1:10;

DM 10 - экономичный преобразователь с жидкокристаллическим дисплеем, керамической мембраной и автономным питанием для «среднего и высокого давления» от 160 кПа до 25 МПа;

Преобразователи избыточного/абсолютного давления, а также разности давлений измерительные DPS 2ХХ, DPS ЗХХ, DPS+ для настенного монтажа с встроенным светодиодным или жидкокристаллическим дисплеем предназначены для измерения давления неагрессивных газов и имеют несколько вариантов исполнения:

- DPS 200 - экономичное исполнение для измерения разности давлений от 600 Па до 100 кПа с жидкокристаллическим дисплеем;

- DPS 300 - исполнение для измерения разности давлений от 160 Па до 100 кПа с автоматической корректировкой нулевого значения и жидкокристаллическим дисплеем. Исполнение имеет два независимых дискретный выходных сигнала (PNP).

- DPS + - исполнение для измерения избыточного давления, а также разности давлений от 600 Па до 100 кПа со светодиодным дисплеем.

Преобразователи избыточного/абсолютного давления измерительные НМР 331 представляют собой преобразователи в литом алюминиевом корпусе и имеют два варианта исполнения:

- НМР 331 - исполнение для «среднего и высокого давления» от 17 кПа до 60 МПа. Коэффициент перенастройки диапазона 1:10. Цифровой выходной сигнал HART.

По запросу оснащается встроенным светодиодным дисплеем для работы при низких температурах окружающей среды.

- НМР 331-A-S - исполнение для «среднего и высокого давления» от 50 кПа до 25 МПа. Коэффициент перенастройки диапазона: 1:40. Варианты цифрового выходного сигнала: HART, Profibus РА, Foundation Fieldbus.

Преобразователи избыточного давления измерительные HU 300 представляют собой приборы для экстремально тяжелых условий эксплуатации в прочном полевом корпусе. Штуцерная часть выполнена по стандарту WECO 2” 2002/2202. Диапазон давлений от 35 МПа до 100 МПа.

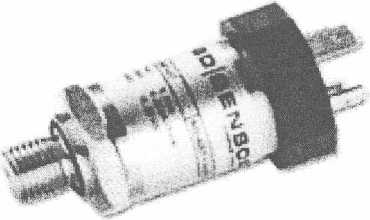

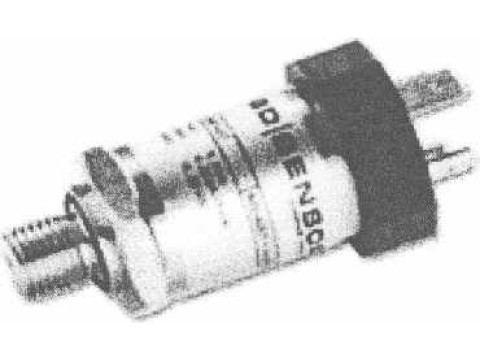

Рис. 1 Общий вид преобразователей давления измерительных DMP ЗХХ и DMP 4ХХ

Рис. 2 Общий вид преобразователей давления измерительных DMD ЗХХ

Рис. 3 Общий вид преобразователей давления измерительных DS 2ХХ и DS 4ХХ

Рис. 4 Общий вид преобразователей давления измерительных DMK ЗХХ

Рис. 5 Общий вид преобразователей давления измерительных ХАСТ i

Рис. 6 Общий вид преобразователей давления измерительных DM 10

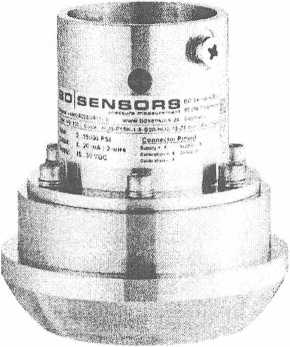

Рис. 8 Общий вид преобразователей давления измерительных HU 300

Рис.7 Общий вид преобразователей давления измерительных DPS 2ХХ, DPS ЗХХ и DPS+

Рис.9 Общий вид преобразователей давления измерительных НМР 331

Программное обеспечение

На преобразователях давления измерительных DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, НМР 331, HU 300 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.

Таблица 1

Программное обеспечение неизменяемое и не считываемое.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.

Комплектность

В комплект поставки входит:

1. Преобразователь давления измерительный;

2. Паспорт;

3. Выходное цифровое устройство РА 430 по заказу;

4. Принадлежности по заказу.

Поверка

осуществляется по документу МП 56795-14 «Преобразователи давления измерительные DMP ЗХХ. DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300, LMP ЗХХ, LMP 8XX, LMK ЗХХ, LMK 4XX, LMK 8XX. Методика поверки», утвержденному ФГУП ВНИИМС в 2014 г

Перечень основного оборудования, необходимого для поверки:

Грузопоршневой манометр МП-2,5, 1 и 2 разрядов

- Задатчики давления Воздух-1600 и Воздух-2,5 Вольтметр образцовый кл. точн. не ниже 0,05

- Магазин сопротивлений кл. точн. не ниже 0,05

Сведения о методах измерений

представлены в паспортах на приборы.

Нормативные документы

1. ТУ 4212-000-7718542411-05 «Преобразователи DMP ЗХХ, DMP 4XX, DMD ЗХХ, DS 2XX, DS 4XX, DMK ЗХХ, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300, LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX. Технические условия».

2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

Рекомендации к применению

Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
