Мосты переменного тока высоковольтные автоматические СА7100

Идентификационные данные

Значение

Внешнее

Идентификационное наименование

HVbridge

Номер версии

V. 2.22 и выше

Встроенное

Идентификационное наименование

___ 1 ■

Spk.hex

Номер версии

< Ч'Ч-ЗЗ и выше

Название характеристики

Числовое значение характеристики

Номинальная частота рабочего напряжения, Гц

50

Номинальное значение емкости внешнего эталонного конденсатора, пФ

от 10 до 10000

Номинальное значение емкости встроенного эталонного конденсатора, пФ

от 10 до 440

Диапазон измерений емкости

от 0 до 1 ООООООхСо, где Со - номинальное значение эталонного конденсатора, с разбивкой на поддиапазоны: без расширителя СА7150:

- 1 - от 0 до Со;

- 2-от Со до 10 Со;

- 3 - от 10 Со до 100 Со;

- 4-от 100 Со до 1000 Со;

- 5 - от 1000 Со до 10000 Со,

но не более 1 мкФ;

с расширителем СА7150:

- 6-от 10000Содо 100000Со;

- 7 - от 100000 Со до 1000000 Со, но не более 100 мкФ.

Диапазон измерений tg5

от 0 до 1

Диапазоны измерений сопротивления:

- на номинальном напряжении 250 В и 500 В

- на номинальном напряжении 1000 В

- на номинальном напряжении 2500 В

от 0,15 МОм до 10 ГОм от 1 МОм до 50 ГОм от 1,5 МОм до 1 ТОм

Диапазон измерения рабочего напряжения, В

- приложенного к встроенному эталонному конденсатору

- приложенного к внешнему эталонному конденсатору

от C/min = /cominW/Co)

ДО Умах ~ 10000 В

от Umin = 7сомпч/(2л-/Со)

до Умах = /сомах/(2л/Со), но не более максимально допустимого значения рабочего напряжения эталонного конденсатора, где

/comin и /сомах - минимальное и макси-мальное значения силы тока, протекающего через эталонный конденсатор, А;

f - измеренное значение частоты рабочего напряжения, Гц;

Со - номинальное значение емкости эталон-ного конденсатора, Ф.

Диапазон допустимых значений силы тока, протекающего через эталонный конденсатор* на вход Со                         '

01-2мкА до 10 мА

Диапазон измерений частоты рабдай^о напряжения, Гц                        «0

Максимальное значение рабочего напряжения, подаваемого на встроенный эталонный конденсатор, кВ, не более

10

Пределы допускаемой основной относительной погрешности при измерении емкости при использовании внешнего эталонного конденсатора, %

- для поддиапазонов 1-3

- для под диапазонов 4-7

±

±

(c

l-10’2+10"3- rxsax_i +tgSx k cx )

2-10'2+10"3-|^^-l | + tg3x k Q J

Пределы допускаемой основной абсолютной погрешности при измерении tgS при использовании внешнего эталонного конденсатора

- для поддиапазонов 1 -3

- для поддиапазонов 4-5

- для поддиапазонов 6-7

± (1 • 1 О'4 +10-2 • tg8x + 500- Сх) ±(2-10'4 +10~2 tgSx + 500-Сх) ±(2-10’4 + 10’2-tgdx)

Пределы допускаемой основной относительной погрешности при измерении емкости при использовании встроенного эталонного конденсатора, %

± (0,05 + tg5x)

Пределы допускаемой основной абсолютной погрешности при измерении tg6 при использовании встроенного эталонного конденсатора

- для поддиапазонов 1-3

- для поддиапазонов 4-5

- для поддиапазонов 6-7

± (1,5 • 10-4 +10"2 • tg дх + 500 • Сх ) ±(2,5-1 О’4 +10"2-tg8x +500-CJ ±(2,5-10-4 +10"2-tgSx)

Пределы допускаемой основной относительной погрешности при измерении сопротивления, %

- в диапазоне от 150 кОм до 100 ГОм *

- в диапазоне от 100 ГОм до 1 ТОм

± 2,5 ±5

Пределы допускаемой относительной погрешности при измерении рабочего напряжения, %

±1,5

Пределы допускаемой абсолютной погрешности при измерении частоты рабочего напряжения, Гц

±0,1

Пределы допускаемого относительного отклонения напряжения при измерении сопротивления от установленного значения, %

± 2,5

Рабочий диапазон температуры окружающего воздуха, °C

от минус 10 до плюс 40

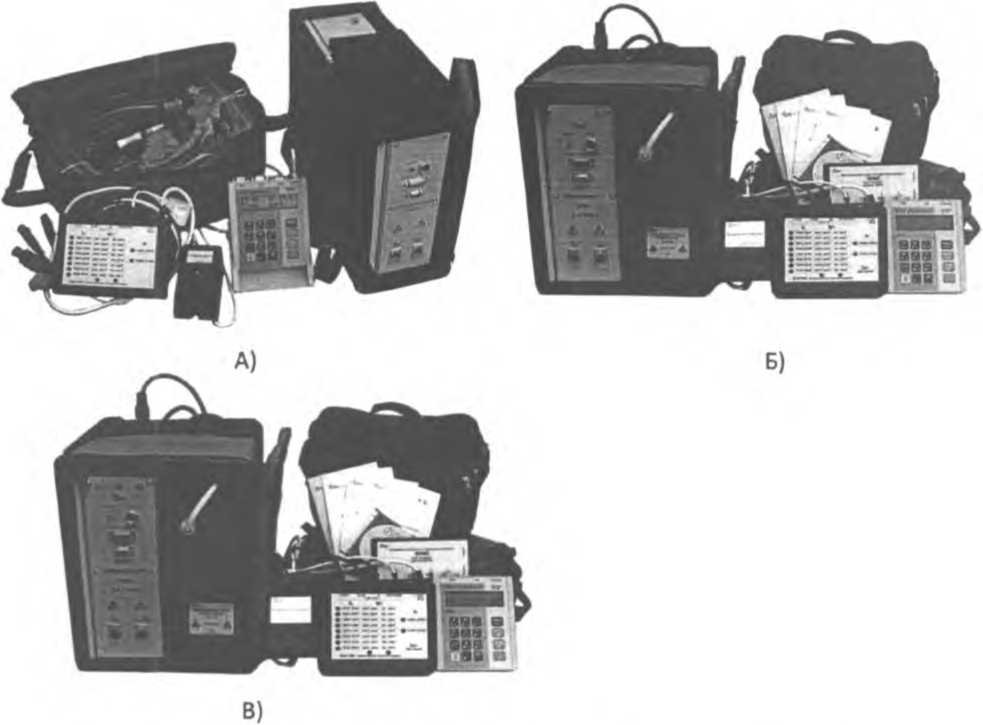

Габаритные размеры (ДхЩхВ), мм, не более: - для исполнения 1 - для исполнений 2 и 3

315x300x120

^^^415x300x170

Масса, кг, не более

- для исполнения 1                       /

- для исполнения 2                    р

- для исполнения 3                      ||

nt lESvC 1

генерал ЬНбЖ gufeurvp 006

Средний срок службы, лет, не менее

8

Примечание: Схтах - верхний предел поддиапазона измерений, пФ; Сх - измеренное значение емкости, пФ; tg6x - измеренное значение tg5

№п/п

Наименование изделия

Кол-во

1

Блок измерительный СА7100-1

1 шт. *

2

Блок измерительный СА7100-2

3

Блок измерительный СА7100-3

4

Блок управления

1 шт.

5

Зарядное устройство

1 шт.

6

Устройство тестирующее СА7135

1 шт.

7

Коммутатор высоковольтный СА7161

1 шт.

8

Устройство согласования автоматизированное СА7140

1 шт. *

9

Расширитель диапазона СА7150

1 шт. *

10

Блок сопряжения

1 шт. *

11

Источник переменного рабочего напряжения

1 шт. *

12

Кабель измерительный

7 шт.

13

Кабель высоковольтный

6 шт.

14

Кабель волоконно-оптический

2 шт.

15

Кабель интерфейсный

2 шт.

16

Кабель питания

4 шт. *

17

Кабель переходной

2 шт.

18 -

Многозначная коммутируемая мера емкости

1 шт.

19

Конденсатор KNM 3117 МК, 100 мкФ

1 шт. *

20

Программное обеспечение Моста (диск инсталляционный)

1 шт.

21

Сумка укладочная

3 шт.

22

Руководство по эксплуатации СА7100 (в двух частях)

1 экз.

23

Приложение к Руководству по эксплуатации

1 экз.

24

Руководство по эксплуатации СА7140

1 экз. *

25

Паспорт

1 экз.

26

Комплект крепежных и комплектующих изделий

1 шт. *

* - в соответствии с заказом
