Измерители трехфазные СА540
Номер в ГРСИ РФ: | РБ 03 13 5812 15 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО "ОЛТЕСТ", г. Киев |
Описание типа РБ 03 13 5812 15 [2015-11-23]
rb-03-13-5812-15_2015-11-23.pdf
|
Скачать |
Измерители трехфазные СА540 (далее - измерители) предназначены для измерения напряжения, силы и частоты переменного тока, разности фаз между напряжениями и между током и напряжением, полного электрического сопротивления переменному току и его составляющих, полной мощности и ее составляющих, коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 5812 15 |
Наименование | Измерители трехфазные СА540 |
Год регистрации | 2015 |
Номер сертификата | 9967 |
Дата регистрации | 2015-08-27 |
Срок действия | 2020-02-05 |
Получатель сертификата | ООО "ОЛТЕСТ", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "ОЛТЕСТ"
Адрес: 115035, г. Москва, ул. Садовническая, 72, стр.1, оф.6.
Контакты: Тел.: (499) 346-68-89 E-mail: info@oltest.su
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по ПДРМ.411182.001 РЭ1 (версия 03 от 25.04.2018)(в т.ч. находящихся в эксплуатации). |
Признание поверки | Первичная при выпуске из производства: УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр поверительного клейма - СЕ)(НТК №09-18). |
Поверители
Скачать
Описание типа РБ 03 13 5812 15 [2015-11-23]
rb-03-13-5812-15_2015-11-23.pdf
|
Скачать |
Описание типа
Назначение
Измерители трехфазные СА540 (далее - измерители) предназначены для измерения напряжения, силы и частоты переменного тока, разности фаз между напряжениями и между током и напряжением, полного электрического сопротивления переменному току и его составляющих, полной мощности и ее составляющих, коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Описание
Принцип действия измерителя основан на измерении входными каналами силы и напряжения переменного тока с последующей обработкой измеренных данных для вычисления разности фаз между напряжениями и между током и напряжением, полного электрического сопротивления переменному току и его составляющих, полной мощности и ее составляющих, коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и измерительные кабели.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер "СЕТЬ" и разъем для подключения волоконнооптического кабеля. На верхней панели измерительного блока находятся разъемы для подключения измерительных кабелей и автоматические выключатели внешнего и встроенного источников питания.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели блока установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля и разъем для подключения кабеля для связи с персональным компьютером.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположен разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания, разъем для подключения интерфейсного кабеля, разъем “USB-mini” для подключения к персональному компьютеру и тумблер “СЕТЬ”.
С помощью блока сопряжения универсального к блоку измерительному может быть подключен персональный компьютер, который может выполнять функции управления измерителем.

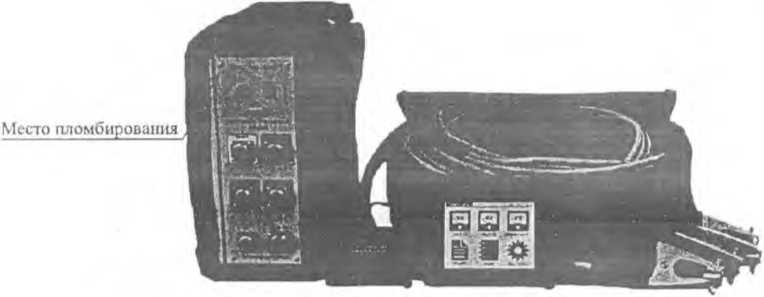

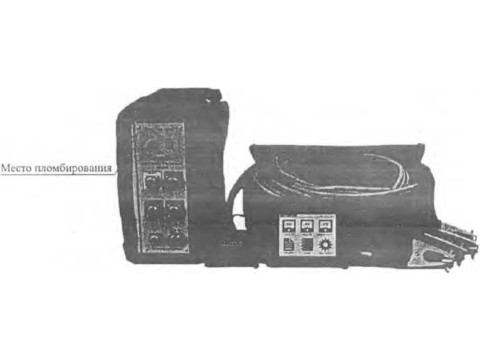

Внешний вид измерителя СА540 с кабелем измерительным и блоком управления представлен на рисунке 1.

Рисунок I - Внешний вид измерителя трехфазпого СА540
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного программного обеспечения. Встроенное программное обеспечение может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Идентификационные данные программного обеспечения измерителя приведены в таблице!. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименованиепрограммного обеспечения |
Номер версии (идентификационный номер) |
Встроенное |
CA540.hcx |
v3.21 и выше |
Встроенное |
СА540 Source.hex |
v2.30 и выше |
Встроенное |
BU.hex |
v 1.04 и выше |
Внешнее |
setup CA540 ETL vl.20.exe |
vl.20 и выше |
Внешнее |
setup CA540 ARCH vl.01.exe |
vl.01 и выше |
Внешнее |
setup CA540 Zavod vl.20.exe |
vl.20 и выше |
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2 -3.
Таблица 2 - Основные метрологические характеристики
Измеряемая величина |
Источник питания |
Диапазон измерения |
Режимы измерения по току и напряжению |
Пределы допускаемой основной погрешности (5 - относительной, А - абсолютной) |
Напряжение переменного тока |
Встр. |
от 30 до 420 В |
- |
3 = ± 0,2 % |
Внешн. |
— | |||
Сила переменного тока |
Встр. |
от 0,01 до 3 А |
■ — |
3 = ± 0,3 % |
Внешн. |
от 0,2 до 50 А |
— |
3 = ± 0,4 % | |
Частота напряжения и тока |
Встр. |
от 49 до 51 Гц |
8 = ±0,03 % | |
Внешн. | ||||
Полное сопротивление |
Встр. |
■ — |
— |
- |
Внешн. |
от 0,6 до 1200 Ом |
от 0,2 до 50 А |
Az=±(0,004-Z+0,003) Ом | |
Активная составляющая полного сопротивления |
Встр. |
- | ||
Внешн, |
от 0,6 до 1200 Ом |
от 0,2 до 50 А |
Ar = ±(0,004-Z+0,003)0.m | |
Реактивная составляющая полного сопротивления |
Встр. |
- |
- |
- |
Внешн. |
от 0,6 до 1200 Ом |
от 0,2 до 50 А |
Дх = ± (0,004 Z+0,003) Ом | |
Активная составляющая полной мощности |
Встр. |
от 1 до 1200 Вт |
от 0,01 до 3 А |
Др = ± 0,004-Ш Вт j |
Внешн. |
от 6 до 20000 Вт |
от 0,2 до 50 А | ||
Коэффициент мощности |
Встр. |
от минус 1 до 1 |
от 0,01 до 3 А |
Acoss> = ± 0,002 |
Внешн. |
от 0,2 до 50 А |
Асо5Ф=± (0,003-1/0+0,001) | ||
Отношение напряжений (коэффициент трансформации) |
Встр. |
от 0,8 до 1000 |
Междуфазное напряжение на обмотке НН -от 0,2 до 530 В |
8к = ±0,3% |
Внешн. | ||||
Разность фаз между током и напряжением |
Встр. |
от минус 180° до 180° |
от 0,01 до 3 А, от 30 до 420 В |
Дф=±0,1° |
Внешн. |
от 0,2 до 50 А от 30 до 420 В |
Дф= ± (0,2-I/U+0,06)° | ||
Угол сдвига фаз между напряжениями |
Внешн. |
от минус 180° до 180° |
Междуфазное напряжение на обмотке НН -от 0,2 до 530 В |
Дф=±0,1° |
Примечания:
1. Z - измеренное значение полного сопротивления, Ом; 1 - измеренное значение силы тока, A; U - измереингт значение напряжения, В;
2. Пределы допускаемых дополнительных погрешностей измерителя, вызванных изменением температуры окружающего воздуха от границ нормально го»^^даоовд2^вцператур от 15 до 25 °C на каждые 10 °C до границ рабочего диапазона температур от минус Мяо плюс 40 <’С,''равны половине пределов основных погрешностей соответственно. / , 4 / /
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания |
от 198 В до 242 В переменного тока, частотой от 49 Гц до 51 Гц |
Полная потребляемая мощность при питании от сети питания переменного тока с напряжением (220 ± 22) В, частотой (50 ± 1) Гц, В-A, не более |
1500 |
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 25 °C, % |
от 15 до 25 до 80 |
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 25 °C, % |
от минус 10 до плюс 45 до 80 |
Габаритные размеры, мм, не более: - блок измерительный - блок управления - блок сопряжения универсальный |
420x330x130 170x141x32 120x85x35 |
Масса, кг, не более: - блок измерительный - блок управления - блок сопряжения универсальный |
16,5 1 0,4 |
Средняя наработка на отказ, ч, не менее |
8000 |
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель измерителя фотохимическим методом и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Комплект поставки представлен в таблице 4.
Таблица4__
Наименование и условное обозначение |
Количество | |
Блок измерительный |
1 шт. | |
Блок управления |
1 шт. | |
Блок сопряжения универсальный |
1 шт. | |
Персональный компьютер |
1 шт*. | |
Блок подключения |
1 шт*. | |
Кабель волоконно-оптический ВОК2 |
1 шт. | |
Кабель измерительный КИ |
1 шт. | |
Кабель измерительный КИ (КТ) |
1 шт. | |
Кабель mini-USB |
1 шт. | |
Кабель интерфейсный |
1 шт. | |
Кабель поверочный КИП 1 |
1 шт. | |
Кабель поверочный КИП2 |
.............- 44, |
1 шт. |
Кабель-удлинитель КУ /о;/ • У.,'Ч |
1 шт. | |
Кабель питания КП (БИ) |
—£--------и ---------, ,ц Л ZZ. |
_____________1 шт._____________ |
Наименование и условное обозначение |
Количество |
Кабель силовой КС (ВИ) |
1 шт. |
Кабель силовой для закорачивания обмоток КСЗ |
2 шт. |
Кабель питания 220 В 50 Гц |
1 шт. |
Программное обеспечение Измерителя (диск инсталляционный) |
1 шт. |
Руководство по эксплуатации. Часть 1. Техническая эксплуатация |
1 экз. |
Руководство по эксплуатации. Часть 2. Методика поверки |
1 экз. |
Руководство по эксплуатации. Часть 3. Работа Измерителя трехфазного СА540 под управлением программы "СА540 Завод" |
1 экз. |
Паспорт |
1 экз. |
Сумка 540 |
1 шт. |
Сумка кабельная |
1 шт. |
Сумка укладочная для персонального компьютера |
1 шт. |
I * - Наличие определяется при заказе
Поверка
Позерка осуществляется в соответствии с документом ПДРМ.411182.001 РЭ2 «Измерители трехфазные СА540. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2014 г.
Основные средства поверки:
Калибратор напряжения и тока эталонный многофункциональный «ПАРМА ГС8.03»8 (Госреестр №46614-11):
Диапазоны установки и измерения:
- действующего значения напряжения - от 10 до 308 В;
- действующего значения силы тока - от 0,05 до 7 А;
- разности фаз между током и напряжением - от 0 до 360°;
- номинальная частота - 50 Гц.
Пределы допускаемых погрешностей:
- напряжения: 5 = ±(0,05+0,0 T(Uk/U-1));
- силы тока: S = ±(0,05+0,01-(1к/1 -I));
- разности фаз: А = ± 0,03°.
Вольтметр переменного тока ВЗ-60 (Госреестр № 9671-84), диапазон измерения напряжения переменного тока от 10 мкВ до 1000 В, погрешность измерения 0,2 %.
Магазин сопротивлений Р4830/1 (Госреестр № 4614-74). Диапазон значений от 0,01 до 10000 Ом, класс точности 0,05.
Магазин сопротивлений Р4830/2 (Госреестр № 4614-74). Диапазон значений от 0,1 до 100000 Ом, класс точности 0,05.
Частотомер электронно-счетный 43-32 (Госреестр № 2507-69). Напряжение - от 0,1 до 100 В, частота - от 10 Гц до 3,5 МГц. Погрешность измерения частоты - ± 5-10'6.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации ПДРМ.411182.001 РЭ «Измерители трехфазные СА540. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные документы
Лист № 6
Всего лисов 6
ТУ 522260-007-29304028-2014 «Измерители трехфазные СА540. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
