Приборы контроля параметров воздушной среды "Метеометр МЭС-200А"

Назначение

Приборы контроля параметров воздушной среды "Метеометр МЭС-200А” предназначе для измерения атмосферного давления, относительной влажности воздуха, температуры возду скорости воздушного потока, массовой концентрации оксида углерода, сероводорода и диокш серы в смеси с азотом или воздухом, а также расчёта температуры влажного термометра и TH индекса внутри помещений или в вентиляционных трубопроводах.

Описание

Приборы контроля параметров воздушной среды "Метеометр МЭС-200А" (далее метеометры) представляют собой портативные приборы непрерывного действия и состоят блока электроники и сменных измерительных щупов.

Базовое исполнение метеометра состоит из блока электроники и измерительного щуп; датчиками скорости воздушного потока, температуры и относительной влажности (Щ-1). Дат1 давления установлен в корпусе блока электроники. По дополнительному заказу в компл< поставки метеометра могут входить следующие щупы:

- Щ-2, щуп измерительный температуры черного шара;

- Щ-4, щуп измерительный массовой концентрации оксида углерода;

- Щ-5, щуп измерительный массовой концентрации сероводорода;

- Щ-6, щуп измерительный массовой концентрации диоксида серы.

В качестве датчика скорости воздушного потока используется платиновый терморезист подогреваемый до температуры 200 - 250 °C. В зависимости от скорости воздушного пот< меняется интенсивность охлаждения нагретого терморезистора и падение напряжения на » которое и является мерой скорости воздушного потока. В качестве датчика температу используется платиновый термометр сопротивления. Датчик влажности емкостного типа, принт действия которого основан на изменении диэлектрической проницаемости гигроскопичн< полимерного слоя и соответствующем изменении емкости чувствительного элемента зависимости от влажности.

Измерительный щуп соединяется с блоком электроники гибким кабелем длиной 0,5 м.

Блок электроники служит для преобразования аналогового сигнала в цифров математической обработки результатов измерений и отображения результатов измерений двухстрочном матричном жидкокристаллическом индикаторе.

На лицевой панели блока электроники метеометра расположены жидкокристалличесь индикатор и кнопки управления. На блоке электроники метеометра также расположены 15 контактный разъем для подключения измерительного щупа, 9-ти контактный разъем } подключения к компьютеру и разъем для подключения к сетевому источнику питания. Пита! метеометров осуществляется от аккумуляторной батареи, размещенной в отдельном отс< измерительного блока или от внешнего сетевого источника питания.

Метеометры могут использоваться как в качестве портативного прибора, так и в сост; систем сбора данных в качестве датчика перечисленных выше .величин со стандартными канала связи RS-232C и RS-485.

По защищенности от влияния пыли и воды блок эдектроникй соответствует степени защи IP54 по ГОСТ 14254.                                  /

Внешний вид метеометров приведен на рисунке 1.      ' ’ Г 3 " И

. v                                                               4

: снеральныи дир9!с.

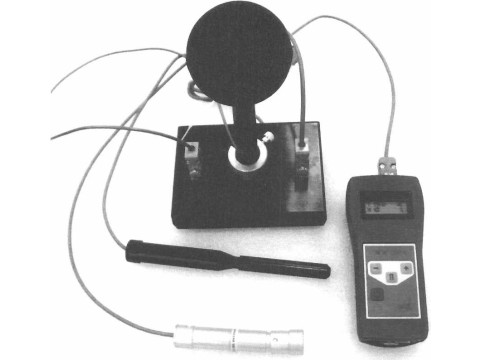

Рисунок 1 - Внешний вид прибора контроля параметров воздушной среды "Метеометр МЭС-200А"

Программное обеспечение

Метеометры имеют встроенное программное обеспечение (ПО), разработан! изготовителем, обеспечивающее следующие основные функции:

- прием и обработка измерительной информации от первичных измерительн преобразователей температуры, влажности, атмосферного давления, скорости воздушного пото а также массовой концентрации токсичных газов в окружающей атмосфере;

- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;

- хранение измерительной информации в памяти метеометра.

Встроенное ПО метеометров реализует следующие расчетные алгоритмы:

1) вычисление значений измеряемых параметров по данным от первичных измерительн преобразователей;

2) непрерывное сравнение текущих результатов измерений с заданными пороговы значениями срабатывания сигнализации;

3) непрерывную самодиагностику аппаратной части метеометра.

Встроенное ПО газоанализатора идентифицируется посредством отображения надш «Programma MES-200A» и номера версии на дисплее при включении.

Лист X;

ВСеГО ЛИСТ01

Идентификационные данные ПО приведены в таблице 1.                    '

Таблица 1 - Идентификационные данные ПО

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значени контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанны версий.

Влияние встроенного программного обеспечения учтено при нормировав метрологических характеристик метеометров.

Метеометры имеют защиту встроенного программного обеспечения от преднамеренных г непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Метрологические и технические характеристики 1) Диапазоны измерений и пределы допускаемой основной абсолютной погрешнос метеометров приведены в таблице 2.

Таблица 2

Лист № 5

всего листов 7

7) Пределы допускаемой дополнительной абсолютной погрешности метеометра по измерительному каналу относительной влажности от влияния изменения температуры окружающей среды на каждые 10 °C в диапазоне температур от 10 до 40 °C равны ±1 %.

8) Пределы допускаемой дополнительной погрешности метеометра по измерительному каналу скорости воздушного потока от влияния изменения температуры на каждые 10 °C в диапазоне температур от минус 40 до 60 °C равны 1,0 в долях от пределов допускаемой основной погрешности.

9) Метеометры со щупами Щ-4 - Щ-6 выдерживают перегрузку, вызванную выходом концентрации измеряемых компонентов за пределы измерения на 100 % от верхнего значения диапазона измерений, в течение интервала времени 10 мин. Время восстановления показаний после перегрузки не превышает 60 с.

10) Время прогрева метеометра не превышает 5 мин.

11) Габаритные размеры и масса составных частей метеометров соответствуют значениям, указанным в таблице 3.

Таблица 3

12) Время непрерывной работы метеометров от блока аккумуляторов, ч, не менее:

- в режиме измерения скорости воздушного потока

- во всех остальных режимах

13) Напряжение питания номинальным напряжением 4,8 В от блока аккумуляторов или 9 В постоянного тока от источника электропитания ИЭС7-1203.

14) Потребляемая мощность, Вт, не более

15) Средняя наработка на отказ, ч                                                    10 000

16) Средний срок службы, лет

Условия эксплуатации

- диапазон температуры окружающей и контролируемой сред, °C

блок электроники                                            от минус 20 до плюс 60

щупы измерительные Щ-1, Щ-2                              от минус 40 до плюс 85

щупы измерительные Щ-4 - Щ-6

- относительная влажность при температуре 35 °C, % блок электроники

до 95 до 98 до 95 от 84 до 106,7

щупы измерительные Щ-1, Щ-2

щупы измерительные Щ-4 - Щ-6

- диапазон атмосферного давления, кПа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом и непосредственно на пленочную клавиатуру метеометра.

Комплектность

В комплект поставки метеометра входят:

а) блок электроники со щупами в соответствии с заказом;

б) руководство по эксплуатации ЯВША.416311.003 РЭ;

в) методика поверки МП-242-0937-2009 (Приложение Б к Руководству по эксплуатации);

г) комплект принадлежностей:

- источник электропитания ;

- цифровой носитель с программой для персонального компьютера для визуализации показаний метеометра при его подключении к компьютеру (по специальному заказу);

- шнур интерфейсный ЯВША.685612.024 для подключения метеометра к компьютеру (по специальному заказу).

Поверка

осуществляется по документу МП-242-0937-2009 "Приборы контроля параметров воздушной среды "Метеометр МЭС-200А". Методика поверки”, утвержденному ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева" 21.12.2009 г., с изменением №1 утвержденным ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева" 15.12.2014 г.

Основные средства поверки:

- барометр рабочий сетевой БРС-1 6Г2.832.033 диапазон измерений атмосферного давления воздуха в диапазоне 600-1100 гПа (450-825 мм рт.ст.), пределы допускаемой погрешности ± 0,33 гПа (0,25 мм рт.ст.);

- установка для создания и поддержания абсолютного давления в диапазоне от 80 до ПО кПа;

- рабочий эталон 2-го разряда - генератор влажного газа ГВГ по ЩДЕК.418313.900ТУ, диапазон воспроизведения относительной влажности газа от 1 до 93 %;

- набор эталонныхстеклянных ртутных термометров 2-го разряда для диапазона температур от 0 до 85°С;

- водяной термостат для диапазона температур от 5 до 85°С, погрешность поддержания температуры ± 0,05°С;

- нулевой термостат, воспроизводимая температура 0°С, погрешность воспроизведения температуры ± 0,03 °C;

- криостат для диапазона температур от минус 40 до 0°С, погрешность поддержания температуры ± 0,1 °C;

- установка эталонная аэродинамическая АДС-300/30. Диапазон скорости воздушного потока (0,2-25) м/с, пределы допускаемой абсолютной погрешности ± (0,015+0,015-V) м/с;

- стандартные образцы состава газовые смеси оксид углерода -воздух (ГСО 10242-2013), сероводород -воздух (ГСО 10329-2013), диоксид серы - азот (ГСО 10342-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе ЯВША.416311.003 РЭ «Приборы контроля параметров воздушной среды "Метеометр МЭС-200А". Руководство по эксплуатации».

Нормативные документы

1)ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

2) ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

3) ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4) ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -1-Ю6 Па.

5) ГОСТ 8.542-86 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.

6) ГОСТ  8.558-2009  Государственная  система  обеспечения  единства  измерений.

Государственная поверочная схема для средств измерений температуры.

7) ГОСТ  8.547-2009  Государственная  система  обеспечения  единства  измерений.

Государственная поверочная схема для средств измерений влажности газов.

8) Технические условия ЯВША.416311.003 ТУ.

Рекомендации к применению

- при выполнении работ по обеспечению безопасных условий и охраны труда.
