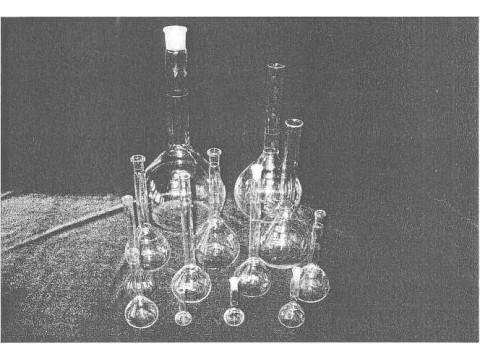

Колбы 1-го и 2-го класса точности
| Номер в ГРСИ РФ: | РБ 03 07 1144 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колбы измерительные |
| Производитель / заявитель: | ПАО "Химлаборприбор", г. Клин |
Колбы 1-го и 2-го класса точности с одной отметкой исполнения 1, 2, 2а и колбы 2-го класса точности с двумя отметками исполнения 3, 4 применяются для измерения объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1144 15 |
| Наименование | Колбы 1-го и 2-го класса точности |
| Год регистрации | 2015 |
| Номер сертификата | 9976 |
| Дата регистрации | 2015-08-27 |
| Срок действия | 2019-12-24 |
| Получатель сертификата | ПАО "Химлаборприбор", г. Клин Московской обл., Россия (RU) |
Производитель / Заявитель
ПАО "Химлаборприбор"
Адрес: 141600, г. Клин, Московская обл., ул. Папивина, 3
Контакты: (095)539-84-76 // (095)539-84-52..
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка проводится по ГОСТ 8.234-77 (проводится только первичная поверка при выпуске из производства). |
| Признание поверки | Первичная при выпуске из производства: ОАО "Химлаборприбор" (номер реестра - №0182, шифр поверительного клейма - АИФ)(НТК №10-07). |
Поверители
Скачать
|
Описание типа РБ 03 07 1144 15 [2015-12-08]
rb-03-07-1144-15_2015-12-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1144 15 [2011-06-08]
rb-03-07-1144-15_2011-06-08.pdf
|
Скачать |
Описание типа
Назначение
Колбы 1-го и 2-го класса точности с одной отметкой исполнения 1, 2, 2а и колбы 2-го класса точности с двумя отметками исполнения 3, 4 применяются для измерения объема жидкости.

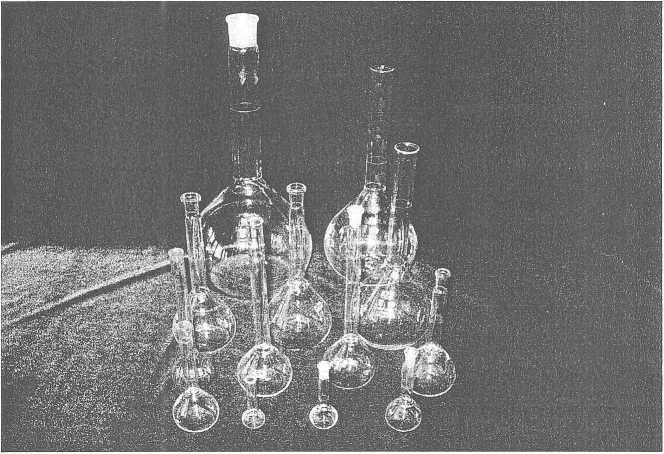

Описание
Колбы с одной отметкой исполнения 1, 2, 2а и колбы с двумя отметками исполнения 3, 4 представляют собой шарообразный сосуд с плоским или незначительно вогнутым дном и длинным цилиндрическим горлом или горлом под шлиф. Колбы с конусами горловин КШ 10/19, КШ 14/23, КШ 19/26, КШ 24/29, КШ 29/32 могут изготавливаться с пробками из пластмассы. На цилиндрической части горловины колб исполнения 1, 2, 2а наносится круговая делительная отметка, соответствующая номинальной вместимости колб при температуре 20 °C. На горловинах колб исполнения 3, 4 наносятся две отметки соответствующей вместимости.
Колбы вымеряют на наливной объем.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Исполнение колб |
Номинальная вместимость колб, мл |
Предел допускаемой абсолютной погрешности, мл |
Высота колб Н, мм |
Диаметр шара колб, мм |
Обозначение конуса по ГОСТ 8682-93 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Колбы 1-го класса | |||||
|
1, 2, 2а |
5 |
± 0,025 |
70 |
22 |
7/16 |
|
1,2, 2а |
10 |
± 0,025 |
90 |
27 |
7/16 |
|
1,2, 2а |
25 |
±0,04 |
110 |
40 |
10/19 |
|
1,2, 2а |
50 |
±0,06 |
140 |
50 |
10/19 |
|
1, 2, 2а |
100 |
±0,10 |
170 |
60 |
10/19 |
|
1, 2, 2а |
200 |
±0,15 |
210 |
75 |
14/23 |
|
1,2, 2а |
- 250 |
±0,15 |
220 |
80 |
14/23 |
|
1, 2, 2а |
500 |
±0,25 |
260 |
100 |
14/23,19/26 |
|
1, 2, 2а |
1000 |
±0,40 |
300 |
125 |
19/26, 24/29 |
|
1,2, 2а |
2000 |
±0,60 |
370 |
160 |
24/29, 29/32 |
Всего листов 3
Продолжение таблицы
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Колбы 2-го класса | |||||
|
1,2, 2а |
5 |
±0,05 |
70 |
22 |
7/16 |
|
1,2, 2а |
10 |
±0,05 |
90 |
27 |
7/16 |
|
1,2, 2а |
25 |
±0,08 |
110 |
• 40 |
10/19 |
|
1,2, 2а |
50 |
±0,12 |
140 |
50 |
10/19 |
|
1,2, 2а, 3,4 |
100 |
±0,20 |
170; 235 |
60 |
10/19 |
|
1,2, 2а |
200 |
±0,30 |
210 |
75 |
14/23 |
|
1,2, 2а |
250 |
±0,30 |
220 |
80 |
14/23 |
|
1,2, 2а |
500 |
±0,50 |
260 |
100 |
14/23, 19/26 |
|
1,2, 2а |
1000 |
±0,80 |
300 |
125 |
19/26, 24/29 |
|
1,2, 2а |
2000 |
± 1,20 |
370 |
160 |
24/29, 29/32 |
Знак утверждения типа
Знак утверждения типа наносится на колбы методом штамповки или клишевания, с помощью деколи и на этикетку.
Комплектность
1. Колбы - в количестве по требованию заказчика
2. Этикетка
3. Коробка из гофрокартона упаковочная
Поверка
осуществляется по ГОСТ 8.234-77 «ГСП. Меры вместимости стеклянные. Методы и средства поверки». При поверке применяются весы по ГОСТ Р 53228-2008, класс точности специальный (1).
Сведения о методах измерений
При использовании колб 1-го и 2-го класса точности применяется метод прямых измерений.
Нормативные документы
1. ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия»
2. ГОСТ 8.470-82 «ГСП. Государственная поверочная схема для средств измерений объема жидкости»
3. ГОСТ 8.234-77 «ГСП. Меры вместимости стеклянные. Методы и средства поверки»
Рекомендации к применению
- выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также других объектов установленным законодательством Российской Федерации обязательным требованиям (измерение объема жидкости).
