Преобразователи давления измерительные серии PTM, CTM, DTM, DiGPTM
| Номер в ГРСИ РФ: | РБ 03 04 5551 14 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "ARMANO Messtechnik GmbH", Германия |
Преобразователи давления измерительные серии РТМ, СТМ, DTM, DiGPTM (далее - преобразователи) предназначены для измерения и непрерывного преобразования избыточного и абсолютного давления жидких и газообразных сред в аналоговый выходной сигнал 4-20 мА, 0-20 мА, 0 - 10 В. Преобразователь давления измерительный модели DiGPTMvSF6 предназначен для измерения давления и плотности гексафторида серы (элегаза).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5551 14 |
| Наименование | Преобразователи давления измерительные серии PTM, CTM, DTM, DiGPTM |
| Год регистрации | 2014 |
| Номер сертификата | 12072 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2019-10-30 |
| Получатель сертификата | фирма "ARMANO Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ARMANO Messtechnik GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2459-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 04 5551 14 [2019-05-16]
rb-03-04-5551-14_2019-05-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5551 14 [2015-09-01]
rb-03-04-5551-14_2015-09-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные серии РТМ, СТМ, DTM, DiGPTM (далее - преобразователи) предназначены для измерения и непрерывного преобразования избыточного и абсолютного давления жидких и газообразных сред в аналоговый выходной сигнал 4-20 мА, 0-20 мА, 0 - 10 В. Преобразователь давления измерительный модели DiGPTMvSF6 предназначен для измерения давления и плотности гексафторида серы (элегаза).
Область применения - различные области хозяйственной деятельности, а также для наблюдения за утечкой гексафторида серы (элегаза) в высоковольтных распределительных устройствах (GIS) на закрытых ёмкостях, расположенных внутри или вне помещений.
Описание
Принцип действия преобразователей основан на преобразовании давления чувствительным элементом (первичным преобразователем) в низкоуровневый выходной сигнал. Далее сигнал после аналогово-цифрового преобразования передаётся на микропроцессор. С помощью микропроцессора электронная схема формирует универсальный выходной сигнал 4 - 20 мА, 0 - 20 мА, 0-10 В.
Преобразователь состоит из пустотелого цилиндрического корпуса, нижняя часть которого заканчивается штуцером для присоединения к месту отбора давления или торцевой мембраной, в зависимости от исполнения. Внутри корпуса находится чувствительный элемент и плата с элементами электрической схемы. Чувствительный элемент, в зависимости от модели преобразователя, может быть пьезоэлектрический, керамический или тонкоплёночный. К верхней части корпуса прикрепляется разъём для подключения внешних цепей.

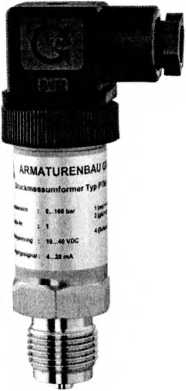

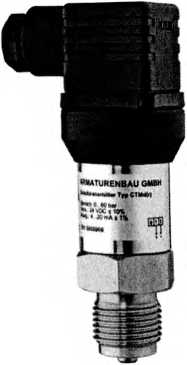

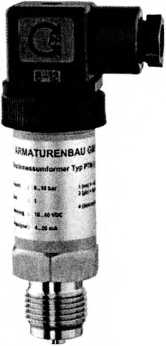

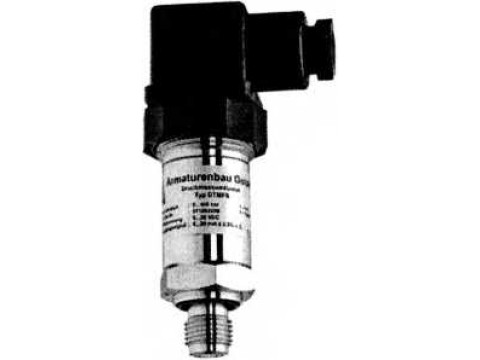

Внешний вид преобразователей представлен на рисунке 1.
Знак поверки (поверительное клеймо) наносится на боковую поверхность преобразователя.
PTMv
РТМ
РТМк
СТМс
CTMd
DiGPTMv
DTM
DTMk
DTMFB
Рисунок 1 - Внешний вид преобразователей давления измерительных серии РТМ, СТМ, DTM, DiGPTM
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-5.
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C ______________________
Степень защиты оболочки по ГОСТ 14254 (EN 60529) Номинальное напряжение питания постоянного тока, В Диапазон напряжения питания постоянного тока, В: - для 2-х проводного подключения
- для 3-х проводного подключения___________________
Рабочие условия эксплуатации, °C
Условия хранения, °C
IP65
24
Таблица 1
Характеристика
РТМ?7
РТМ1'
Диапазоны
давления
Значение
РТМк”
|
избыточного (И) |
абсолютного (А) |
(И) |
(А) |
(И) |
(А) |
(И) |
(А) |
|
от минус 1 до 0 бар |
- |
+ |
+ |
- |
+ | ||
|
от минус 1 до плюс 0,6 бар |
— |
+ |
— |
+ |
— |
+ |
— |
|
от минус 1 до плюс 1,5 бар |
— |
+ |
— |
+ |
— |
+ |
— |
|
от минус 1 до плюс 3,0 бар |
— |
+ |
— |
+ |
— |
+ |
— |
|
от минус 1 до плюс 5,0 бар |
— |
+ |
— |
+ |
— |
+ |
— |
|
от минус 1 до плюс 9 бар |
— |
+ |
— |
+ |
— |
+ |
— |
|
от минус 1 до плюс 15 бар |
— |
+ |
— |
+ |
— |
+ |
— |
|
от 0 до 100 мбар |
от 0 до 100 мбар |
+ |
+ |
+ |
+ |
— |
— |
|
от 0 до 160 мбар |
от 0 до 160 мбар |
+ |
+ |
+ |
+ |
— |
— |
|
от 0 до 250 мбар |
от 0 до 250 мбар |
+ |
+ |
+ |
+ |
— |
— |
|
от 0 до 400 мбар |
от 0 до 400 мбар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 600 мбар |
от 0 до 600 мбар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 1 бар |
от 0 до 1 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 1,6 бар |
от 0 до 1,6 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 2,5 бар |
от 0 до 2,5 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 4,0 бар |
от 0 до 4,0 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 6,0 бар |
от 0 до 6,0 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 10 бар |
от 0 до 10 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 16 бар |
от 0 до 16 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 25 бар |
от 0 до 25 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 40 бар |
от 0 до 40 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 60 бар |
от 0 до 60 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 100 бар |
от 0 до 100 бар |
+ |
+ |
+ |
+ |
+ |
+ |
|
от 0 до 160 бар |
от 0 до 160 бар |
+ |
+ |
+ |
+ |
— |
— |
|
от 0 до 250 бар |
от 0 до 250 бар |
+ |
+ |
+ |
+ |
- |
— |
|
от 0 до 400 бар |
от 0 до 400 бар |
+ |
+ |
+ |
+ |
— | |
|
от 0 до 600 бар |
от 0 до 600 бар |
+ |
+ |
+ |
+ |
- |
— |
|
от 0 до 1000 бар |
от 0 до 1000 бар |
+ |
+ |
+ |
+ |
— |
— |
|
±0.5 % от Д.И/ |
) |
±0.5 |
% от | ||||
|
I |ределы допускаемой основной погрешности |
±1 %отД.И.2)3) |
Д.и.1 2 | |||||
|
Диапазон выходного сигнала: | |||||||
|
- силы постоянного тока: |
от 4 до 20 мА |
+ |
+ |
+ | |||
|
от 0 до 20 мА |
+ |
+ | |||||
|
- напряжения постоянного тока: от 0 до 10 В |
+ |
+ | |||||
±0,05 % от Д.И./1 °C
от 10 до 40 от 8 до 283; от 13 до 283 от минус 10 до плюс 80 от минус 40 до плюс 125
v - сварное соединение корпуса чувствительного элемента с корпусом преобразователя;
2)
3)
4)
I
|
Характеристика |
Значение | ||||
|
Диапазоны измерения давления |
СТ |
Мс1) |
CTMd1) | ||
|
избыточного (И) |
абсолютного (А) |
(И) |
(А) |
(И) |
(А) |
|
от минус 1 до 0 бар от минус 1 до плюс 0,6 бар от минус 1 до плюс 1,5 бар от минус 1 до плюс 3,0 бар от минус 1 до плюс 5,0 бар от минус 1 до плюс 9 бар от минус 1 до плюс 15 бар от 0 до 40 мбар от 0 до 60 мбар от 0 до 100 мбар от 0 до 160 мбар от 0 до 250 мбар от 0 до 0,4 бар от 0 до 0,6 бар от 0 до 1 бар от 0 до 1,6 бар от 0 до 2,5 бар от 0 до 4,0 бар от 0 до 6,0 бар от 0 до 10 бар от 0 до 16 бар от 0 до 25 бар от 0 до 40 бар от 0 до 60 бар от 0 до 100 бар |
— -— — — от 0 до 40 мбар от 0 до 60 мбар от 0 до 100 мбар от 0 до 160 мбар от 0 до 250 мбар от 0 до 400 мбар от 0 до 600 мбар от 0 до 1 бар от 0 до 1,6 бар от 0 до 2,5 бар от 0 до 4,0 бар от 0 до 6,0 бар от 0 до 10 бар от 0 до 16 бар от 0 до 25 бар от 0 до 40 бар от 0 до 60 бар от 0 до 100 бар |
+ + + + + + + + + + + + + + + + + + + + + + + + — |
— — — — — — — — — — — + + + + + + + + + + + + + — |
+ + + + + + + — — + + + + + + + + + + + |
— — — — — — — — — — — — — — — — — — — — — — — — |
|
Пределы допускаемой основной погрешности |
±0,2 % отД.И.2) ±0,5 % отД.И.2)3) |
±1,0% от Д.И. | |||
|
Диапазон выходного сигнала: - силы постоянного тока: от 4 до 20 мА от 0 до 20 мА - напряжения постоянного тока: от 0 до 10 В |
+ + |
+ + + | |||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C |
±0,025 % от Д.И./1 °C |
±0,065 % от Д.И./1 °C | |||
|
Степень защиты оболочки по ГОСТ 14254 (EN 60529) |
IP65 | ||||
|
Номинальное напряжение питания постоянного тока, В |
24 | ||||
|
Диапазон напряжения питания постоянного тока, В - для 2-х проводного подключения - для 3-х проводного подключения |
от 9 до 32 от 6 до 304); от 15 до 30 | ||||
|
Рабочие условия эксплуатации, °C |
от минус 25 до плюс 80 |
от 0 до 70 | |||
|
Условия хранения, °C |
от минус 40 до плюс 100 |
от минус 30 до плюс 80 | |||
Примечание: СТМ - керамический чувствительный элемент, с - ёмкостный принцип измерения, d - мостовой принцип измерения (DMS);
2) Д.И. - диапазон измерений;
3) для диапазонов измерения до 60 мбар включительно;
4) не применяется для преобразователя давления СТМс.
|
Характеристика |
Значение | ||
|
Диапазоны измерения избыточного давления, бар: |
DTM1’ |
DTMk1) |
DTMFB1) |
|
от минус 1 до плюс 9 от минус 1 до плюс 15 от минус 1 до плюс 24 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 60 от 0 до 100 от 0 до 160 от 0 до 250 от 0 до 400 от 0 до 600 от 0 до 1000 от 0 до 1600 от 0 до 2500 от 0 до 1600 |
+ + + + + + + + + + + + + + + + + |
+ + + + + + + + + + + + + + — — |
+ + + + + + + + + + + + + + — — |
|
Пределы допускаемой основной погрешности |
±0,5 % от Д.И.2) | ||
|
Диапазон выходного сигнала: - силы постоянного тока: от 4 до 20 мА от 0 до 20 мА - напряжения постоянного тока: от 0 до 10 В |
+ + + |
+ + + |
+ + + |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C |
±0,05 % от Д.И./1 °C | ||
|
Степень защиты оболочки по ГОСТ 14254 (EN 60529) |
IP65 |
IP67 |
IP65 |
|
Номинальное напряжение питания, В |
24 | ||
|
Диапазон напряжения питания постоянного тока, В - для 2-х проводного подключения - для 3-х проводного подключения |
от 9 до 30 от 9 до 30; от 14 до 30 | ||
|
Рабочие условия эксплуатации, °C Условия хранения, °C |
от минус 25 до плюс 85 от минус 25 до плюс 85 | ||
|
Примечание: DTM - тонкоплёночный чувствительный элемент, к - компактное исполнение, FB - чувствительный элемент заварен заподлицо со штуцером; 2' Д.И. - диапазон измерений. | |||
|
Характеристика |
Значение DIGPTMvSF61’ |
|
Диапазон измерений абсолютного давления, бар |
от 0 до 1О2’ |
|
Диапазон измерений плотности элегаза (гексафторид серы) |
от 0 до 68,9 г/л2’ |
|
Пределы допускаемой погрешности при измерении давления, плотности |
±0,5 % от Д.И.3’ |
|
Диапазон выходного4’ сигнала силы постоянного тока |
от 4 до 20 мАЬ) |
|
Степень защиты оболочки по ГОСТ 14254 (EN 60529) |
IP67 |
|
Номинальное напряжение питания, В |
24 |
|
Диапазон напряжения питания постоянного тока, В |
от 12±25% до 24±25% |
|
Рабочие условия эксплуатации, °C |
от минус 40 до плюс 60 |
|
Условия хранения, °C |
от минус 40 до плюс 85 |
Примечание: 11 DIG - цифровое преобразование, РТМ - пьезоэлектрический чувствительный элемент, v - сварное соединение корпуса чувствительного элемента с корпусом преобразователя, SF6 -исполнение для элегаза (гексафторид серы);
2) только для температуры (20± 1) °C;
3) Д.И. - диапазон измерений;
4) выходной сигнал может быть цифровым;
5) выходной сигнал пропорционален давлению и плотности при температуре (20±1) °C.
Таблица 5
|
Характеристика |
Значение | ||
|
Диапазоны измерения давления |
DIGPTMv1’ | ||
|
избыточного (И) |
абсолютного (А) |
(И) |
(А) |
|
от минус 1 до 0 бар от минус 1 до плюс 0,6 бар от минус 1 до плюс 1,5 бар от минус 1 до плюс 3,0 бар от минус 1 до плюс 5,0 бар от минус 1 до плюс 9 бар от минус 1 до плюс 15 бар от 0 до 40 мбар от 0 до 60 мбар от 0 до 100 мбар от 0 до 160 мбар от 0 до 250 мбар от 0 до 0,4 бар от 0 до 0,6 бар от 0 до 1 бар от 0 до 1,6 бар от 0 до 2,5 бар от 0 до 4,0 бар от 0 до 6,0 бар от 0 до 10 бар от 0 до 16 бар от 0 до 25 бар от 0 до 40 бар от 0 до 60 бар от 0 до 100 бар |
— — — — — — от 0 до 40 мбар от 0 до 60 мбар от 0 до 100 мбар от 0 до 160 мбар от 0 до 250 мбар от 0 до 400 мбар от 0 до 600 мбар от 0 до 1 бар от 0 до 1,6 бар от 0 до 2,5 бар от 0 до 4,0 бар от 0 до 6,0 бар от 0 до 10 бар от 0 до 16 бар от 0 до 25 бар от 0 до 40 бар от 0 до 60 бар от 0 до 100 бар |
+ + + + + + + + + + + + + + + + + + + + + + + + |
— — — — — — — — — — — + + + + + + + + + + + + + — |
|
Пределы погрешности при измерении давления |
±0,08 % от Д.И.2’ | ||
|
Диапазон выходного сигнала силы постоянного тока |
от 4 до 20 мА | ||
|
Степень защиты оболочки по ГОСТ 14254 (EN 60529) |
IP67 | ||
|
Номинальное напряжение питания, В |
24 | ||
|
Диапазон напряжения питания постоянного тока, В |
от 12±25% до 24±25% | ||
|
Рабочие условия эксплуатации, °C |
от минус 20 до плюс 60 | ||
|
Условия хранения, °C |
от минус 40 до плюс 85 | ||
|
Примечание: DIG - цифровое преобразование, РТМ - пьезоэлектрический чувствительный элемент, v - сварное соединение корпуса чувствительного элемента с корпусом преобразователя; 2> Д.И. - диапазон измерений. | • ■- ) ... -...... ■■ ■ ■ ........ 1 1 1 -LJJ ■ • '~Г | |||
Знак утверждения типа
Знак утверждения типа наносится методом штемпельной печати в паспорт преобразователя.
Комплектность
В комплект поставки преобразователей входят:
- преобразователь;
- инструкция по эксплуатации;
- паспорт;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ARMANO Messtechnik GmbH", Германия.
МРБ МП.2459-2014 «Преобразователи давления измерительные серии РТМ, СТМ, DTM, DiGPTM. Методика поверки».
Заключение
Преобразователи давления измерительные серии РТМ, СТМ, DTM, DiGPTM соответствуют требованиям технической документации фирмы "ARMANO Messtechnik GmbH", Германия.
Преобразователи соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии: ЕАЭС N RU Д-□Е.БЛ08.В.00032/18 от 11.09.2018).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
