Термометры биметаллические серии TBi
| Номер в ГРСИ РФ: | РБ 03 10 5553 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | "ARMANO Messtechnik GmbH", Германия |
Термометры биметаллические серии TBi предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5553 14 |
| Наименование | Термометры биметаллические серии TBi |
| Год регистрации | 2014 |
| Номер сертификата | 12074 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2019-10-30 |
| Получатель сертификата | фирма "ARMANO Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ARMANO Messtechnik GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2470-2015 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 5553 14 [2019-05-15]
rb-03-10-5553-14_2019-05-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5553 14 [2015-09-01]
rb-03-10-5553-14_2015-09-01.pdf
|
Скачать |
Описание типа
Назначение
Термометры биметаллические серии TBi предназначены для измерения температуры жидких и газообразных сред.
Область применения - различные области хозяйственной деятельности.
Описание
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединённых между собой и примерно одинаковых по толщине металлов. При изменении температуры биметалл изгибается в сторону металла с меньшим коэффициентом линейного расширения, изгиб при помощи спирали и кинематического узла преобразуется во вращательное движение стрелки отсчётного устройства.
Термометры конструктивно состоят из цилиндрического корпуса с циферблатом, закрытым предохранительным стеклом, и присоединённого снизу жёсткого щупа. Материал корпуса и щупа - нержавеющая сталь.
Термометры изготавливаются различных исполнений, отличающихся диапазоном измерений, диаметром корпуса, размерами и конструкцией щупа, а также способом его присоединения к корпусу: жёсткое соединение, вращающийся и поворачивающийся корпус; для отдельных исполнений предусмотрено заполнение корпуса силиконом или глицерином.
Внешний вид термометров представлен на рисунке 1.
Знак поверки (поверительное клеймо) наносится на заднюю стенку корпуса термометра.
TBiSCh
TBiGelCh
TBiSChgG
TBiGelChg

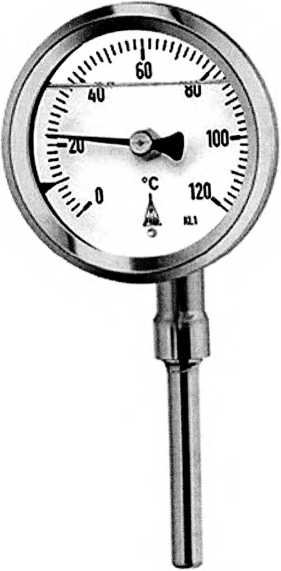

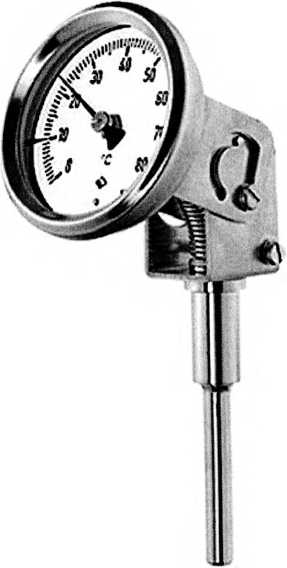

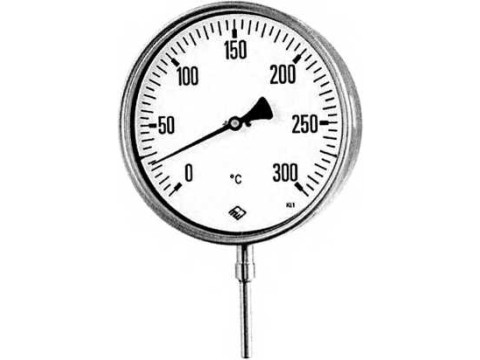

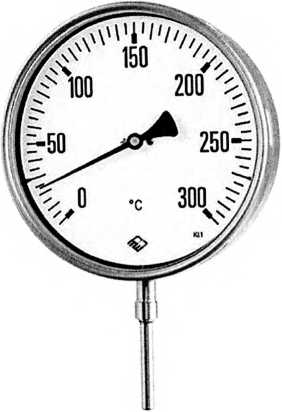

Рисунок 1 - Внешний вид термометров биметаллических серии TBi
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1 - 3.
Таблица 1
|
Модель1> |
Диапазон показаний температуры, диапазон измерений температуры, пределы допускаемой абсолютной погрешности, °C |
Диаметр погружаемой части, мм |
Длина погружаемой части, мм |
Диаметр корпуса, мм |
Наполнитель |
Степень защиты оболочки по ГОСТ 14254 (EN 60529) |
|
TBiSCh |
см. таблицу 2 |
6; 8 |
минимальная длина в диапазоне температур до 300 °C-80 мм, свыше 300 °C -150 мм |
63; 100; 160 |
— |
IP 65 |
|
TBiSChg |
см. таблицу 2 |
6; 8 |
63; 80; 100; 125; 160 |
— |
IP 65 | |
|
TBiSChgG |
см.таблицу 2 |
6; 8 |
63; 80; 100; 125; 160 |
силикон2); глицерин3’ |
IP 65 | |
|
TBiGelCh |
см.таблицу 2 |
6; 8 |
63; 100; 160 |
IP 65 | ||
|
TBiGelChg |
см.таблицу 2 |
6; 8 |
63; 80; 100; 125; 160 |
IP 65 | ||
|
TBiGelChgG |
см. таблицу 2 |
6; 8 |
63; 80; 100; 125; 160 |
силикон2); глицерин3’ |
IP 65 | |
|
Примечания: 1) Условные обозначения термометров: TBi - биметаллический термометр; . S - жесткое крепление щупа; . Gel - корпус вращается и поворачивается; .. Ch - корпус с байонетным кольцом; ..Chg - корпус с завальцованным кольцом; ... G - исполнение с наполнителем. 2> Силикон только для термометров с нижними пределами показаний минус 40 °C и минус 30 °C, а также с верхними пределами показаний от 120 °C до 250 °C (см. таблицу 2). 3) Глицерин только для термометров с нижними пределами показаний минус 20 °C и 0 °C и верхними пределами показаний до 100 °C (см. таблицу 2) | ||||||
Таблица 2
|
Диапазон показаний, °C |
Диапазон измерений, °C |
Пределы допускаемой абсолютной погрешности, °C |
|
от минус 50 до плюс 50 |
от минус 40 до плюс 40 |
±1 |
|
от минус 40 до плюс 40 |
от минус 30 до плюс 30 |
±1 |
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
|
от минус 30 до плюс 70 |
от минус 20 до плюс 60 |
±1 |
|
от минус 20 до плюс 40 |
от минус 10 до плюс 30 |
±1 |
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 |
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 |
|
от 0 до 60 |
от 10 до 50 |
±1 |
|
от 0 до 80 |
от 10 до 70 |
±1 |
|
от Одо 100 |
от 10 до 90 |
±1 |
|
от 0 до 120 |
от 10 до 110 |
±2 |
|
от 0 до 160 |
от 20 до 140 |
±2 |
|
от 0 до 200 |
от 20 до 180 |
±2 |
|
от 0 до 250 |
от 30 до 220 |
±2,5 |
|
от 0 до 300 |
от 30 до 270 |
±5 |
|
от 0 до 400 |
от 50 до 350 |
±5 |
|
от 0 до 500 |
от 50 до 450 |
±5 |
|
от 0 до 600 |
от 100 до 500 |
±10 |
|
от 50 до 300 |
от 80 до 270 |
±2,5 |
|
Характеристика |
Значение |
|
Нормальные условия эксплуатации, °C |
от 21 до 25 |
|
Рабочие условия эксплуатации, °C - для термометров без наполнителя - для термометров с наполнителем |
от минус 40 до плюс 60 (от минус 60 до плюс 60)1) от минус 20 до плюс 60 (от минус 60 до плюс 60)1) |
|
Условия хранения, °C - для термометров без наполнителя - для термометров с наполнителем |
от минус 40 до плюс 70 от минус 20 до плюс 70 |
|
Примечание - 11 по заказу. | |
Знак утверждения типа
Знак утверждения типа наносится методом штемпельной печати в паспорт термометра.
Комплектность
В комплект поставки термометров входят:
- термометр;
- паспорт;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ARMANO Messtechnik GmbH", Германия.
МРБ МП.2470-2015 «Термометры биметаллические серии TBi. Методика поверки».
Заключение
Термометры биметаллические серии TBi соответствуют требованиям технической документации фирмы "ARMANO Messtechnik GmbH", Германия.
Термометры соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ТС RU C-DE.AA87.B.00030/18 от 20.12.2018).
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Термометры
