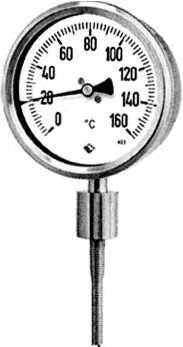

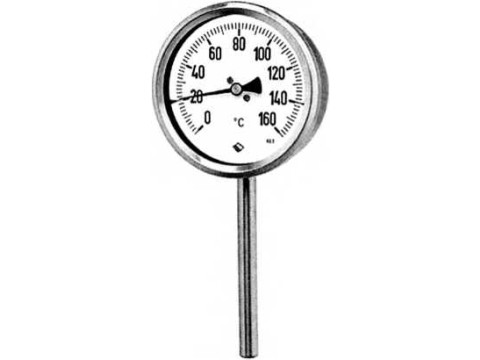

Термометры манометрические серии T

Модель1)2)

Диапазон показаний температуры, диапазон измерений температуры, пределы допускаемой абсолютной погрешности, °C

Диаметр погружаемой части, мм

Длина погружаемой части, мм

Диаметр корпуса, мм

Наполнитель

Степень защиты оболочки по ГОСТ 14254 (EN 60529)

TSCh

см. таблицу 2

8; 10; 12

минимальная длина в диапазоне температур до 300 °C -100 мм, свыше 300 °C -150 мм

63; 100; 160; 250

-

IP 65

TSChG

см. таблицу 2

8; 10; 12

63; 100; 160

силикон

IP 65

TSChOe

см. таблицу 2

8; 10; 12

100; 160

IP 65

TSChg

см. таблицу 2

8; 10; 12

63; 80; 100; 160

—

IP 65

TSChgG

см. таблицу 2

8; 10; 12

63; 80; 100; 160

силикон

IP 65

TGelCh

см. таблицу 2

8; 10; 12

100; 160

IP 65

TGelChG

см. таблицу 2

8; 10; 12

63; 100; 160

силикон

IP 65

TGelChg

см. таблицу 2

8; 10; 12

63; 80; 100; 160

-

IP 65

TGelChgG

см. таблицу 2

8; 10; 12

63; 80; 100; 160

силикон

IP 65

TFCh

см. таблицу 2

8; 10; 12

63; 100; 160; 250

—

IP 65

TFChG

см. таблицу 2

8; 10; 12

63; 100; 160;

силикон

IP 65

TFChOe

см. таблицу 2

8; 10; 12

100; 160;

—

IP 65

TFChg

см. таблицу 2

8; 10; 12

63; 80; 100; 160

IP 65

TFChgG

см. таблицу 2

8; 10; 12

63; 80; 100; 160

силикон

IP 65

TAS

см. таблицу 3

10; 12; 13

150; 200; 250;

300; 400

63; 80; 100

силикон

IP 65

TAF

см. таблицу 3

10; 12; 13

150; 200; 250;

300; 400

63; 80; 100

силикон

IP 65

Примечания:

1) Условные обозначения термометров:

T - манометрический термометр;

. S - жесткое крепление щупа;

. Gel - корпус вращается и поворачивается;

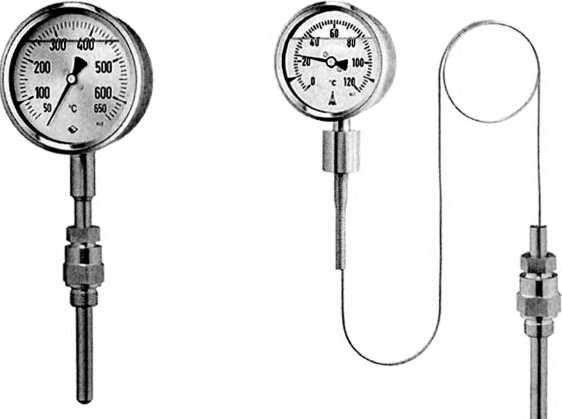

. F - крепление щупа через капилляр;

. А-термометры для дизельных выхлопных газов;

.. Ch - корпус с байонетным кольцом;

..Chg - корпус с завальцованным кольцом;

... G - исполнение с наполнителем;

... Ое - исполнение с сигнализирующим устройством;

2) Термометры TSCh, TGelCh, TFCh, за исключением обозначенных ...Ое, имеют возможность комплектоваться сигнализирующим устройством. Термометры, обозначенные ...Ое, всегда имеют сигнализирующее устройство.

Диапазон показаний, °C

Диапазон измерений, °C

Пределы допускаемой абсолютной погрешности, °C

от минус 100 до плюс 100

от минус 80 до плюс 80

±2

от минус 50 до плюс 50

от минус 40 до плюс 40

±1

от минус 40 до плюс 40

от минус 30 до плюс 30

±1

от минус 40 до плюс 60

от минус 30 до плюс 50

±1

от минус 30 до плюс 50

от минус 20 до плюс 40

±1

от минус 20 до плюс 60

от минус 10 до плюс 50

±1

от минус 20 до плюс 80

от минус 10 до плюс 70

±1

от 0 до 80

от 10 до 70

±1

от 0 до 100

от 10 до 90

±1

от Одо 120

от 10 до 110

±2

от 0 до 160

от 20 до 140

±2

от 0 до 200

от 20 до 180

±2

от 0 до 250

от 30 до 220

±2,5

от 0 до 300

от 30 до 270

±5

от 0 до 400

от 50 до 350

±5

от 0 до 500

от 50 до 450

±5

от 0 до 600

от 100 до 500

±10

от 50 до 300

от 80 до 270

±2,5

от 50 до 400

от 100 до 350

±5

от 100 до 500

от 150 до 450

±5

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры, %

±5 % от Д.И. /10 °C 1)

Погрешность срабатывания сигнализирующего устройства

- с индуктивными контактами (тип контактов I)

- с электромеханическими контактами (тип контактов S)

- с электронными контактами (тип контактов Е)

не более 1,5 предела допускаемой абсолютной погрешности

Погрешность срабатывания сигнализирующего устройства с электромеханическими контактами с магнитным поджатием (тип контактов М)

не более 5 % от Д.И.1)

Примечание -1( Д.И. - диапазон измерений

Диапазон показаний, °C

Диапазон измерений, °C

Пределы допускаемой абсолютной погрешности, °C

от Одо плюс 120

от 10 до 110

±2

от 50 до плюс 650

от 100 до 600

±10

Характеристика

Значение

Нормальные условия эксплуатации, °C

от 21 до 25

Рабочие условия эксплуатации, °C - для термометров без наполнителя - для термометров с наполнителем

от минус 401) до плюс 60 (от минус 60 до плюс 60)2) от минус 20 до плюс 60 (от минус 60 до плюс 60)2)

Условия хранения, °C

- для термометров без наполнителя

- для термометров с наполнителем

от минус 40 до плюс 70

от минус 20 до плюс 70

Примечания:

1) Нижний предел диапазона рабочих условий эксплуатации для термометров с сигнализирующим устройством составляет: минус 25 °C (для контактов типа Е) и минус 20 °C (для контактов типов S, М, I);

2) По заказу.
