Преобразователи давления Альбатрос p20 DELTA и Альбатрос p20
| Номер в ГРСИ РФ: | РБ 03 04 5139 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | АО "Альбатрос", г. Москва |
Преобразователи давления Альбатрос р20 DELTA и Альбатрос р20 (далее преобразователи) предназначены для непрерывного преобразования избыточного давления, абсолютного давления и разности давлений жидкости, пара и газа в нормированный аналоговый выходной сигнал постоянного тока или напряжения
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5139 17 |
| Наименование | Преобразователи давления Альбатрос p20 DELTA и Альбатрос p20 |
| Год регистрации | 2017 |
| Номер сертификата | 11512 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2022-02-03 |
| Получатель сертификата | ЗАО "Альбатрос", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "Альбатрос"
Адрес: 127434, г. Москва, ул. Немчинова, д.12
Контакты: +7(495)921-41-73, +7(499)977-04-11
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 2124-90. |
| Признание поверки | Первичной при выпуске из производства, проводимой ЗАО "Альбатрос" (номер реестра - №аттестат аккредитации - №RA.RU.311600, шифр поверительного клейма - ВИА)(НТК №12-17). Первичная при выпуске из производства ООО ПП "Парус", г. Москва, РФ (аттестат аккредитации - №RA.RU.312870, шифр поверительного клейма-ДЦМ) (НТК №08-20). |
Поверители
Скачать
|
Описание типа РБ 03 04 5139 17 [2013-09-12]
rb-03-04-5139-17_2013-09-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5139 17 [2018-03-06]
rb-03-04-5139-17_2018-03-06.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления Альбатрос р20 DELTA и Альбатрос р20 (далее преобразователи) предназначены для непрерывного преобразования избыточного давления, абсолютного давления и разности давлений жидкости, пара и газа в нормированный аналоговый выходной сигнал постоянного тока или напряжения
Описание
Принцип действия преобразователей основан на упругой деформации чувствительного ьтемеша.
Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомосга преобразователя. В дальнейшем, изменение сопротивления с помошью электронной схемы преобразуется в информативный параметр выходного сигнала в виде тока или напряжения, пропорциональных измеряемому давлению.
Преобразователи давления Альбатрос р20 предназначены для измерения избыточного и абсолютного давления в жидких и газообразных средах. Имеется возможность масштабирования номинального диапазона Альбатрос р20 в 1 ...52 раза.
Преобразователи давления Альбатрос р20 DELIA предназначены для измерения перепада давления в жидких и газообразных средах. Имеемся возможность масштабирования номинального диапазона Альбатрос р20 DELTA в 1 ...400 раз.
В типовом исполнении части преобразователей, соприкасающиеся с измеряемой средой, изготовлены из нержавеющей стали. Возможны исполнения из других материалом, ммютт устойчивых к различным агрессивным средам. По заказу преобра юваюли изготавливаются во взрынозащищенном исполнении.
Преобразователи могут быть снабжены многофунк'-.ионлтышм тч ее.м. на и можно выводить различную информацию: измеряемое давление. выходной ток, гсмпер:.-уру преобразователя, выходы за пределы диапазона измерений, максимальное и минимдь-л. давление и др.
Преобразователями можно управлять с помощью переносного пульта yrip-ir... (HART*коммуникатора) или через HART - модем, .'.меегоя .-.-’зм кнеси, ы:;:го : несанкционированного доступа.

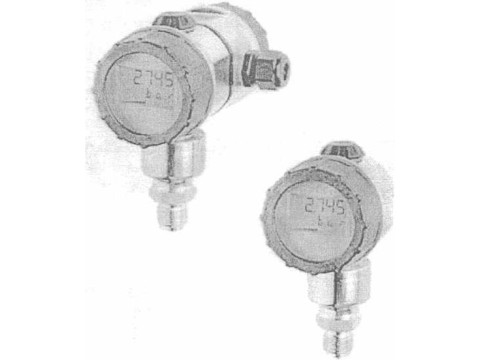

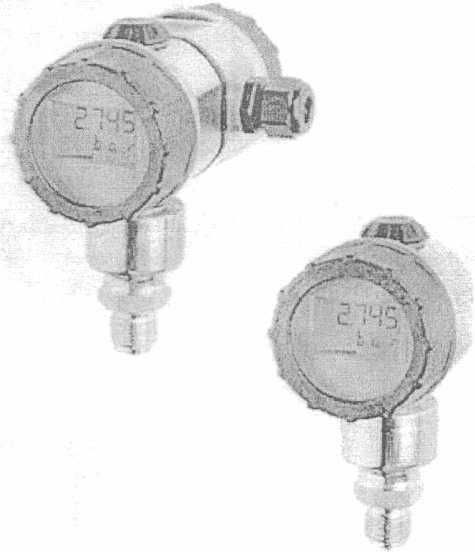

Фотографии общего вида
Альбатрос р20
Технические характеристики
Диапазон измерений избыточного давления, МПа (бар)
Диапазон измерений абсолютного давления, МПа (бар)
Диапазон измерений разности давлений, МПа (бар)
.. .е .. спускаемой основной приведенной погрешности измерений, % от диапазона измерений (в зависимости от
исполнения и настройки)
Пределы допускаемой дополнительной погрешности измерений от изменения окружающего воздуха на каждые 10 °C, %
приведенной температуры от диапазона
и мерений (в зависимости от исполнения и настройки)
Температуре окружающего среды, °C
Л’ВТО. ТО ТОТОТО ш
. : гос р20
Альбатрос р20 DELTA
Габаритные размеры, не более, мм
Альбатрос р20
Альбатрос р20 DELTA
лист № 2
всего листов 3
Альба трое р2Л Л
от минус 0,1 (1) до плюс 60 (600) от 0 до плюс 10 (100)
от 0,1(1) до плюс 10 (100)
±0,1: ±0,2
±0,02
от минус 50 до плюс 85
1,6
6.5
104x173x138
140x201x150
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность | ||
|
Наименование |
Кол-во Примечание | |
|
Преобразователь давления Альбатрос р20 DELTA или Альбатрос р20 |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Принадлежности |
1 комплект |
______ По закачу _ j |
Поверка
с-стлцествляется по МИ 1997-89 «Рекомендация ГСОЕИ. Преобразователи давления измерительные. Методика поверки».
Сведения о методах измерений
изложены в документе УНКР.406239.002/003'004/005 РЭ. Преобразователи давления Альбатрос р20. Руководство по эксплуатации.
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 22520-85 «Датчики давления. разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
З. ТУ 4212-026-29421521-11 «Преобразователи давления Альбатрос р20. Технические условия.'/.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
