Приборы контроля давления серии 2100
| Номер в ГРСИ РФ: | РБ 03 04 4647 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ЗАО "НПП "Автоматика", г. Владимир |
Приборы контроля давления серии 2100 (далее - приборы) предназначены для преобразования избыточного давления или разрежения неагрессивных газов, а также агрессивных газов и жидкостей в унифицированные выходные сигналы постоянного тока, и в цифровую индикацию измеряемого параметра.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4647 16 |
| Наименование | Приборы контроля давления серии 2100 |
| Год регистрации | 2016 |
| Номер сертификата | 10776 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2019-12-24 |
| Получатель сертификата | ЗАО "НПП "Автоматика", г. Владимир, Россия (RU) |
Производитель / Заявитель
ЗАО "НПП "Автоматика"
Адрес: Российская Федерация, 600016, г. Владимир, ул. Большая Нижегородская, 77
Контакты: Тел.: (4922) 21-57-42; Факс: (4922) 21-57-42; Email: market@avtomatica.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике АВДП.406233.003 МП (2009 г.). |
| Признание поверки | Первичная при выпуске из производства: Владимирский ЦСМ (аттестат аккредитации - № RA.RU.311222, шифр поверительного клейма - БЗ)(НТК №11-16). |
Поверители
Скачать
|
Описание типа РБ 03 04 4647 16 [2017-03-13]
rb-03-04-4647-16_2017-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4647 16 [2011-09-12]
rb-03-04-4647-16_2011-09-12.pdf
|
Скачать |
Описание типа
Назначение
Приборы контроля давления серии 2100 (далее - приборы) предназначены для преобразования избыточного давления или разрежения неагрессивных газов, а также агрессивных газов и жидкостей в унифицированные выходные сигналы постоянного тока, и в цифровую индикацию измеряемого параметра.
Описание
Принцип действия приборов основан на преобразовании сигнала, поступающего от тензорезистивного датчика. В аналоговых приборах сигнал поступает на вход дифференциального усилителя, выходное напряжение с которого подаётся на вход преобразователя, который преобразует напряжение в токовый выходной сигнал. В микроконтроллерных приборах сигнал от тензорезистивного датчика подаётся на вход аналого-цифрового преобразователя, а затем на узел гальванической развязки, выполненный на оптронах. Гальванически развязанный сигнал поступает на дискретный вход основного микроконтроллера. Основной микроконтроллер обеспечивает управление работой всех узлов прибора и цифровую связь с системой верхнего уровня. Обработанный микроконтроллером сигнал поступает на цифро-аналоговый преобразователь, аналоговый сигнал с которого поступает в преобразователь «напряжение-ток». Нормализация входного и выходного аналогового сигнала, задание режимов работы реле и цифрового интерфейса осуществляется программно.
Приборы подразделяются на следующие группы:
- ПЭ-1, ПЭ-2, ПЭ-1Р, ПЭ-4, ПКД-1104, ПКД-1105, ПКД-1115 для работы с неагрессивными газами;
- ПД-1, ПД-1М, ПД-1Ц, ПД-1ЦМ, УГЦ-1 для работы с агрессивными газами, парами и жидкостями;
- ПД-1Ц, ПД-1ЦМ, ПКД-1104, ПКД-1105, ПКД-1115, УГЦ-1 с цифровой индикацией измеряемого параметра;
- ПД-1, ПД-1М, ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ- 4 без цифровой индикации;
- ПКД-1104, ПКД-1105, ПКД-1115, УГЦ-1 с сигнализацией о выходе измеряемого параметра за пределы заданных значений;
- ПД-1, ПД-1М, ПД-1Ц, ПД-1ЦМ, ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4 без сигнализации.
Фотографии общего вида средства измерений представлены на рисунках 1 - 7.

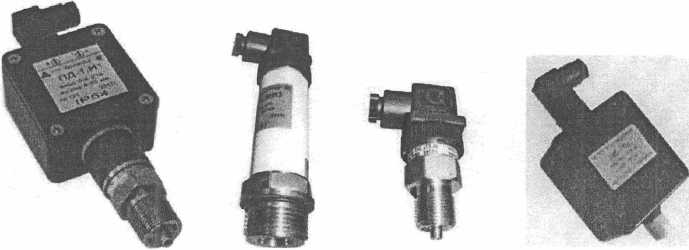

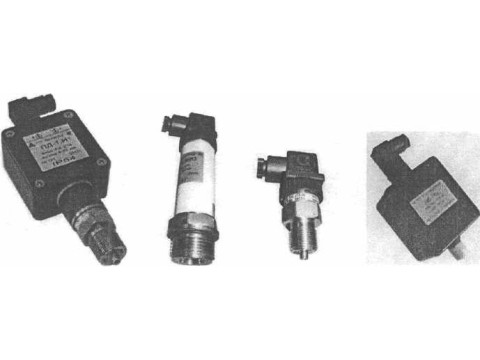

а) 2110 — ПД-1.И(.В) 6)2120 — ПД-1М.И(.В,.Н,.Т,.ТН) в) 2130 — ПД-1.Т(.Н,ТН)
Рисунок 1 - Преобразователи давления ПД-1, ПД-1М.
а) 2135 — ПД-1Ц
6)2136 —ПД-1ЦМ
Рисунок 2 - Преобразователи давления цифровые ПД-1Ц, ПД-1ЦМ.
а) 2140 — ПКД-1104
6) щитовой
2150 — ПКД-1105
Рисунок 3 - Приборы контроля давления цифровые ПКД.
в) настенный
2155 —ПКД-1115

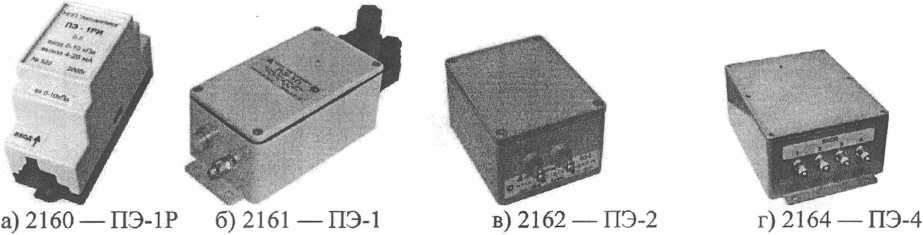

Рисунок 4 - Пневмоэлектрические преобразователи ПЭ.
а)ППУГЦ-1.1 б)ППУГЦ-1.2 в)ППУГЦ-1.3 г)ППУГЦ-1.4 д)ППУГЦ-1.5
Рисунок 5 - Модель 2170 - передающий преобразователь (ПП) измерителя гидростатического давления цифрового УГЦ-1(-Ех).
а) 2171, щитовой ИП
б) 2171, настенный ИП
Рисунок 6 - Модель 2171 - измерительный прибор (ИП) измерителя гидростатического давления цифрового УГЦ-1 (-Ех).
Кръаака приборов 2110,2130—ДЦ-1; 2161 -ПЭ-1; 2164—ЛЭ-4; 2170—ППУП1-1
6) Лицевая фалытме-п приборов 2135—ПД-Ш;
2136-ПД-1ЦМ
в) Задняя панел приборов upmasaso монтажа
2140 —ПКД-1104; 2150 —ПКД-1105;
2155 —ПКД-1115; 2171 -ИПУГЦ-1
р Лицевая пане-л приборов настетоео монтажа 2155 —ЛКД-1115;
2171—ИЛУГЦ-1
в) Забняя панелъ приборов
upimosoeo монтажа
2140 —ПКД-1104; 2150—ЛКД-1105;
2155 —ПХД-1115; 2171 —ПЛУГИ 1

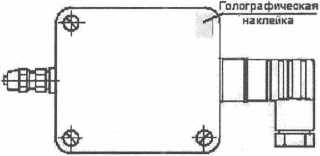

Рисунок 7 - Места пломбирования приборов.
Программное обеспечение
Программное обеспечение не влияет на метрологические характеристики приборов. Измерительная часть приборов выполнена в виде встроенной периферии микроконтроллера, которая и обеспечивает соответствующие метрологические характеристики. Алгоритмы измерения, сбора, обработки, представления, хранения и передачи информации записываются в микросхему микроконтроллера на этапе изготовления приборов на заводе-изготовителе и их изменение невозможно.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений осуществляется благодаря функциональной возможности управляющего микроконтроллера включить аппаратную защиту от считывания памяти программ и памяти данных. Это позволяет защитить модуль от считывания (и частичного изменения) программного обеспечения и калибровочных таблиц.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий, в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1. Идентификационные данные метрологически значимой части ПО для приборов контроля давления серии 2100 моделей: 2135 ЦЦ-1Ц, 2136 ПД-1ЦМ, 2150 ПКД-1105, 2155 ПКД-1115, 2171 ИП УГЦ-1.
|
Идентификационные данные (признаки) |
Значение для каждой модели | ||||
|
2135ПД-1Ц |
2136 ПД-1ЦМ аналоговый (цифровой) |
2150 ПКД-1105 |
2155 ПКД-1115 аналоговый (цифровой) |
2171 ИП УГЦ-1 аналоговый (цифровой) | |
|
Наименование ПО |
pd-lc |
pd (PD1C interface processor) |
PKC 1104/dig |
PKC111X interface processor (1115 digital processor) |
UGC 1111 analog processor (1111 identi cation and interface processor) |
|
Идентификационное наименование ПО |
pd-lc.hex |
pd.hex (pdlrs.hex) |
1105dl00. hex |
H15.hex (1115.hex) |
ugc.hex (ugc.hex) |
|
Номер версии (идентификационный номер) ПО |
- |
- |
- |
- |
- |
|
Цифровой идентификатор ПО |
24.09.2013 |
11.09.2008 (11.09.2008) |
15.12.2006 |
30.12.2008 (11.01.2009) |
10.09.2010 (22.08.2011) |
Технические характеристики
Таблица?
|
Группа приборов |
Модель |
Входные сигналы: диапазоны измерения выбираются из числового ряда по ГОСТ 22520-85 в пределах указанного максимального диапазона |
Выходные сигналы: - аналоговый сигнал поГОСТ 26.011-80; - дискретный; - цифровой интерфейс |
Цифровая индикация |
Пределы допускаемой основной приведённой погрешности |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
2110(ПД-1.И) |
(0...4000) кПа |
(0..5) мА; (4...20) мА |
нет |
±0,5%; ±1,0% | |
|
Преобразователи |
2110(ПД-1.В) |
(0...-60) кПа |
(0..5) мА; (4...20) мА |
нет |
±0,5%; ±1,0% |
|
давления ПД |
2120 (ПД-1М.И) |
(0...4000) кПа |
(0..5) мА; (4...20) мА |
нет |
±0,5 %; ±1,0 % |
|
2120 (ПД-1М.В) |
(0...-60) кПа |
(0..5) мА; (4...20) мА |
нет |
±0,5%; ±1,0% | |
|
2130(ПД-1.Н) |
(О...7,5) кПа |
(0..5) мА; (4...20) мА |
нет |
±1,5 %; ±2,5 % | |
|
2130(ПД-1.Т) |
(0...-7,5) кПа |
(0..5) мА; (4...20) мА |
нет |
±1,5%; ±2,5% | |
|
2130 (ПД-1.ТН) |
(-4,0...4,0) кПа |
(0..5) мА; (4...20) мА |
нет |
±1,5 %; ±2,5 % | |
|
2135 (ПД-Щ) |
(0...4000) кПа |
(4...20) мА |
4-разряд. ЖКИ |
±0,25 %; ±0,5 % | |
|
2136(ПД-1ЦМ) |
(0...4000) кПа |
Интерфейс RS-485 |
4-разряд. ЖКИ |
±0,25 %; ±0,5 % |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Приборы контроля давления цифровые пкд |
2140 - ПКД-1104.И 2140 - ПКД-1104.В 2150 - ПКД-1105 ,Н 2150 - ПКД-1105.Т 2155-ПКД-1105.ТН 2155-ПКД-1115.И 2155-ПКД-1115.В 2155-ПКД-1115.Д 2155-ПКД-1115.ТН |
(0...250) кПа (0...-60) кПа (0-7,5) кПа (0...-7,5) кПа (-7,5-7,5) кПа (0...250) кПа (0—-60) кПа дифф. (-10—10) кПа (-7,5-7,5) кПа |
Для всех моделей: - аналоговый: (0..5) мА; (4...20) мА; - дискретный: 2 реле с переключающимся контактом. Для ПКД-1115: цифровой интерфейс RS-485 или RS-232 |
Для всех моделей: 4-разрядный еда |
±0,5 % ±0,5 % ±1,5 %; ±2,5 % ±1,5%; ±2,5% ±1,5%; ±2,5% ±0,25 % ±0,25 % ±0,5 % ±0,5 % |
|
Пневмоэлектрические преобразователи ПЭ |
2160 (ПЭ-1Р.И) 2160 (ПЭ-1Р.В) 2160 (ПЭ-1Р.П) 2161 (ПЭ-1.И) 2161 (ПЭ-1.В) 2161 (ПЭ-1.П) 2162 (ПЭ-2.И) 2162 (ПЭ-2.В) 2162 (ПЭ-2. Д) 2164(ПЭ-4.И) 2164 (ПЭ-4.В) |
(0...250) кПа (0—-60) кПа (20-100) кПа (0—250) кПа (0—-60) кПа (20-100) кПа (0-250) кПа (0...-60) кПа (-10... 10) кПа (0-250) кПа (0...-60) кПа |
Для всех моделей: - аналоговый: (0..5) мА; (4...20) мА; |
нет |
Для всех моделей: ±0,5%;±1,0% |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Приборы гидростатического давления УГЦ-1 |
2170+2171 - УГЦ-1.1(-Ех) 2170+2171 - УГЦ-1.2(-Ех) 2170+2171 - УГЦ-1.3(-Ех) 2170+2171 - УГЦ-1.4(-Ех) 2170+2171 - УГЦ-1.5(-Ех) |
(0...3) м (О...12)м (О...16)м (0...60) м (0...3)м |
Для всех моделей: - аналоговый: (0..5) мА; (4...20) мА; - дискретный: 2 реле с переключающимся контактом. |
Для всех моделей: 4-разрядный сди |
Для всех моделей: ±0,5 %; ±1,0 % |
|
Примечание - ЖК |
I - жидкокристаллический индикатор, СДИ - светодиодный индикатор | ||||
Дополнительная погрешность по показаниям и выходному току, вызванная изменением температуры на каждые 10 °C не превышает половины основной погрешности.
Приборы УГЦ-1 состоят из первичного преобразователя 2170 (ПП) и измерительного прибора 2171 (ИП). Модели с индексом «-Ех» выполнены во взрывозащищённом исполнении с видом взрывозащиты «искробезопасная электрическая цепь» с маркировкой 0ExiaIICT6X.
Приборы 2162 (ПЭ-2), 2164 (ПЭ-4) имеют два и четыре канала, соответственно. Остальные приборы - одноканальные.
По устойчивости к климатическим воздействиям (ГОСТ 15150) приборы имеют следующее исполнение:
- 2110 (ПД-1.И, ПД-1.В) - УХЛ 3.1*, но при температуре окружающего воздуха от минус 10 до 50°С или от минус 40 до 70°С;
- 2120 (ПД-1М.И, ПД-1М.В), 2130 (ПД-1.Н, ПД-1.Т, ПД-1.ТН) - УХЛ 3.1*, но при температуре окружающего воздуха от минус 10 до 50°С;
- 2170 (ПП УГЦ-1) - УХЛ 3.1*, но при температуре окружающего воздуха от минус 40 до 50°С.
Все остальные приборы имеют исполнение УХЛ 4.2* но при температуре окружающего воздуха от 5 до 50°С.
По защищённости от проникновения пыли и воды (ГОСТ 14254) приборы имеют следующее исполнение:
- 2110, 2120, 2130, 2135,2136 (все модели ПД-1),
2155 (ПКД-1115), 2162 (ПЭ-2), 2170 (кроме ПП УГЦ-1.4) IP54;
- 2170 (ПП УГЦ-1.4) IP68.
Все остальные приборы выполнены в обыкновенном исполнении.
По устойчивости к механическим воздействиям (ГОСТ Р 52931-2008) приборы соответствуют следующим группам:
- 2110,2120,2130,2135, 2136 (все модели ПД-1), 2170 (ПП УГЦ-1) V2;
- все остальные приборы N2.
Сведения об электропитании, массе и габаритных размерах соответствуют указанным в таблице 3:
Таблица 3
|
Прибор |
Напряжение питания, В |
Потребляемая мощность ВА, не более |
Масса прибора, кг, не более |
Габаритные размеры, мм |
|
2110 (ПД-1) |
(12...30) номинал 24 |
1 |
0,3 |
164x58x35 |
|
2120 (ПД-1 М) |
(12...30) номинал 24 |
1 |
0,3 |
028x130 |
|
2130 (ПД-1.Т, ПД-1.Н, ПД-1.TH) |
(15...30) номинал 24 |
1 |
0,3 |
121x58x35 |
|
2135(ПД-1Ц) |
(9...30) номинал 24 |
0,6 |
0,3 |
121x86x35 |
|
2136(ПД-1ЦМ) |
(7...30) номинал 24 |
0,6 |
0,3 |
121x86x35 |
|
2140 (ПКД-1104) |
(220 ± 22) (50 ± 1)Гц |
5 |
0,6 |
135x96x48 |
|
2150 (ПКД-1105) |
(220 ± 22) (50 ± 1)Гц |
5 |
0,6 |
135x96x48 |
|
2155 (ПКД-1 И 5) |
(90...250) (47...63) Гц |
5 |
0,5 |
138x98x48 *> |
|
2160(ПЭ-1Р) |
(15...30) номинал 24 |
1 |
0,2 |
35x86x58 ’ |
|
2161 (ПЭ-1) |
(220 ± 22) (50 ± 1)Гц |
5 |
1,5 |
200x73x98 |
|
2162 (ПЭ-2) |
(90...250) (47...63) Гц |
2 |
0,6 |
158x90x55 |
|
2164 (ПЭ-4) |
(220 ±22) (50 ± 1)Гц |
10 |
1,1 |
200x136x98 |
|
Прибор |
Напряжение питания, В |
Потребляемая мощность ВА, не более |
Масса прибора, кг, не более |
Габаритные размеры, мм |
|
2170 (ПП УГЦ-1) |
(9...30) номинал 24 |
0,6 |
от 0,3 кг, зависит от глубины |
от 164x58x35, зависит от глубины |
|
2171 (ИП УГЦ-1) |
(220 ± 22) (50 ± 1)Гц |
5 |
0,6 |
135x96x48 |
Знак утверждения типа
наносится:
- на титульные листы руководства по эксплуатации АВДП.406233.000 РЭ и на паспорта АВДП.406233.000 ПС типографским способом;
- на табличку, прикрепленную к прибору, - фотохимическим способом.
Комплектность
Комплектность приведена в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Прибор контроля давления серии 2100 |
Модель |
1 шт. |
Вариант (модель) исполнения - в соответствии с заказом |
|
Руководство по эксплуатации |
АВДП.406233.000 РЭ |
1 экз. |
Допускается прилагать по одному экземпляру РЭ на партию до 10 шт., поставляемых в один адрес. |
|
Методика поверки |
АВДП.406233.003.МП |
1 экз. |
Допускается прилагать по одному экземпляру МП на партию до 10 шт., поставляемых в один адрес. |
|
Паспорт |
АВДП.406233.000 ПС |
1 экз. |
Поверка
проводится в соответствии с документом АВДП.406233.003.МП «Приборы контроля давления серии 2100. Методика поверки», утвержденным ФГУП «ВНИИМС» 12.10.2009 г.
Основное поверочное оборудование:
вольтметр В7-34А, предел допускаемой основной погрешности ±0,03 %;
катушка сопротивления эталонная Р331, класс точности 0,01, сопротивление 100 Ом;
манометр МО, диапазон (0...100) кПа, класс точности 0,15;
задатчик давления «Воздух 4000», диапазон измерения (0.. .40) кПа, погрешность ±0,05 %;
задатчик вакуумметрического давления «Воздух-0,4В», диапазон задания разрежения
(вакуума) от минус 0,8 кПа до минус 40 кПа, класс точности 0,05;
манометр электровакуумный грузопоршневой МВП-2,5, предел измерения вакуумметрического давления до минус 0,95 кПа, погрешность ±0,05 %;
измерительный преобразователь давления ИПД-1,0 и ИПД-2,5, предел измерения 100 кПа и 250 кПа, класс точности 0,06;
манометр грузопоршневой МП-60, предел измерения 6000 кПа, класс точности 0,05.
Сведения о методах измерений
Приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ 15150-69Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ4212-089-10474265-2007 Приборы контроля давления серии 2100
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Смотрите также
