Измерители давления многофункциональные ПРОМА-ИДМ, ПРОМА-ИДМ-4х
| Номер в ГРСИ РФ: | РБ 03 04 6176 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО "НПП "Промышленная Автоматика", г. Казань |
|
Описание типа РБ 03 04 6176 16 [2017-02-22]
rb-03-04-6176-16_2017-02-22.pdf
|
Скачать |
Измерители давления многофункциональные ПРОМА-ИДМ, ПРОМА-ИДМ-4х (далее по тексту - измеритель) предназначены для непрерывного преобразования измеряемого параметра (избыточного давления, вакуумметрического давления, разности давлений) в токовый сигнал, дальнейшей микропроцессорной обработки и управления внешними электрическими цепями от сигнализирующего устройства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6176 16 |
| Наименование | Измерители давления многофункциональные ПРОМА-ИДМ, ПРОМА-ИДМ-4х |
| Год регистрации | 2016 |
| Номер сертификата | 10802 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2020-04-16 |
| Получатель сертификата | ООО "НПП "ПРОМЫШЛЕННАЯ АВТОМАТИКА", г. Казань, Россия (RU) |
Производитель / Заявитель
ООО "НПП "ПРОМЫШЛЕННАЯ АВТОМАТИКА"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по В407.020.000.000-05 РЭ (2015 г.). |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Татарстан" (аттестат аккредитации - №RA.RU.31134, шифр поверительного клейма - АМ)(НТК №01-17). |
Поверители
Скачать
|
Описание типа РБ 03 04 6176 16 [2017-02-22]
rb-03-04-6176-16_2017-02-22.pdf
|
Скачать |
Описание типа
Назначение
Измерители давления многофункциональные ПРОМА-ИДМ, ПРОМА-ИДМ-4х (далее по тексту - измеритель) предназначены для непрерывного преобразования измеряемого параметра (избыточного давления, вакуумметрического давления, разности давлений) в токовый сигнал, дальнейшей микропроцессорной обработки и управления внешними электрическими цепями от сигнализирующего устройства.
Описание
Принцип действия измерителя основан на уравновешивании измеряемого давления силами упрутой деформации чувствительного элемента (интегрального датчика давления).
Конструктивно измеритель выполнен в виде единой конструкции и состоит из штуцера, корпуса датчика с чувствительным элементом и электронным преобразователем. Измеряемый параметр подается через штуцер во внутреннюю полость датчика и линейно преобразуется в деформацию чувствительного элемента датчика и изменение электрического сопротивления тензорезисторов. Электронный преобразователь преобразует изменение сопротивления в токовый выходной сигнал. Чувствительным элементом датчика является кремниевая или керамическая мембрана с кремниевыми тензорезисторами.
Индикация текущего значения измеряемого параметра осуществляется на цифровом 4-х разрядном светодиодном индикаторе.
Выход величины давления за пределы уставок сопровождается светодиодной сигнализацией и выдачей дискретных сигналов в виде замыкания 2- нормально-разомкнутых контактов реле для модели ПРОМА-ИДМ и 4-х контактов для модели ПРОМА-ИДМ-4х.
По принципу измеряемого параметра различаю! измерители:
- вакуумметрического давления ПРОМА-ИДМ-ДВ, ПРОМА-ИДМ-ДВ-4х;
- избыточного ПРОМА-ИДМ-ДИ, ПРОМА-ИДМ-ДИ-4х;
- вакуумметрического и избыточного ПРОМА-ИДМ-ДИВ, ПРОМА-ИДМ-ДИВ-4х;
- перепада давления ПРОМА-ИДМ-ДД, ПРОМА-ИДМ-ДД-4х.
По исполнению измерители различают:
- «Щ» щитовое;
- «И» настенное;
- «Р» для установки на трубопровод.

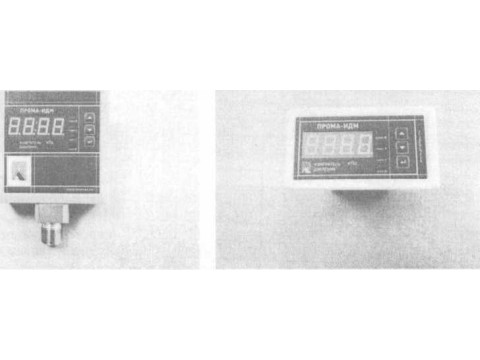

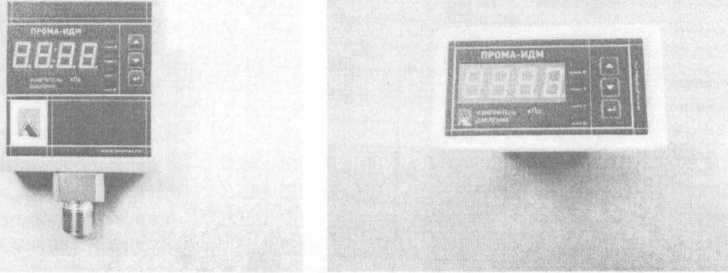

Рисунок 1 - Внешний вид измерителей давления многофункциональных ПРОМА-ИДМ
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1,2
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IDM 2010 АРК with TSP.hex |
|
Номер версии (идентификационный номер) ПО |
10.5 |
|
Цифровой идентификатор ПО |
03F111FE |
|
Другие идентификационные данные (если имеются) |
- |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IDM 2014 АРК external ADC.hex |
|
Номер версии (идентификационный номер) ПО |
14.2 |
|
Цифровой идентификатор ПО |
6E47D89A |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий (в соответствии с Р 50.2.077-2014)
гСо^отпукпия СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Технические характеристики
Таблица 3
|
№ п/n |
Тип |
Модель |
Предел измерений кПа |
Перегрузка кПа |
Рабочее давление кПа |
|
1. |
Измеритель вакуумметрического давления ПРОМА-ИДМ-ДВ ПРОМА-ИДМ-4х-ДВ |
ИДМ-ДВ-2,5 |
-2,5 |
-50 | |
|
2. |
ИДМ-ДВ-4 |
-4,0 |
-50 | ||
|
3. |
ИДМ-ДВ-6 |
-6,0 |
-50 | ||
|
4. |
ИДМ-ДВ-10 |
- 10 |
-50 | ||
|
5. |
ИДМ-ДВ-16 |
-16 |
-100 | ||
|
6. |
ИДМ-ДВ-25 |
-25 |
-100 | ||
|
7. |
ИДМ-ДВ-40 |
-40 |
-100 | ||
|
8. |
Измеритель избыточного давления ПРОМА-ИДМ-ДИ ПРОМА-ИДМ-4х-ДИ |
ИДМ-ДИ-0,25 |
+0,25 |
+20 | |
|
9. |
ИДМ-ДИ-0,6 |
+0,6 |
+20 | ||
|
10. |
ИДМ-ДИ-1 |
+ 1,0 |
+20 | ||
|
и. |
идм-да-1,6 |
+1,6 |
+20 | ||
|
12. |
ИДМ-ДИ-2,5 |
+2,5 |
+50 | ||
|
13. |
ИДМ-ДИ-4 |
+50 | |||
|
14. |
ИДМ-ДИ-6 |
+6 |
+50 | ||
|
15. |
ИДМ-ДИ-10 |
+10 |
+50 | ||
|
16. |
ИДМ-ДИ-16 |
+16 |
+ 100 | ||
|
17. |
ИДМ-ДИ-25 |
+25 |
+100 | ||
|
18. |
ИДМ-ДИ-40 |
+40 |
+100 | ||
|
19. |
ИДМ-ДИ-60 |
+60 |
+200 | ||
|
20. |
ИДМ-ДИ-100 |
+100 |
+200 | ||
|
21. |
ИДМ-ДИ-160 |
+160 |
+400 | ||
|
22. |
ИДМ-ДИ-200 |
+200 |
+400 | ||
|
23. |
Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ-ДИВ |
ИДМ-ДИВ-0,08 |
+ 0,08 |
+ 20 | |
|
24. |
ИДМ-ДИВ-0,125 |
±0,125 |
±20 | ||
|
25. |
ИДМ-ДИВ-0,25 |
± 0,25 |
±20 | ||
|
26. |
ИДМ-ДИВ-0,8 |
±0,8 |
±20 | ||
|
27. |
ИДМ-ДИВ-2 |
±2 |
±20 |
|
28. |
ПРОМА-ИДМ-4х-ДИВ |
ИДМ-ДИВ-5 |
+ 5 |
± 100 | |
|
29. |
ИДМ-ДИВ-12,5 |
± 12,5 |
± 100 | ||
|
30. |
ИДМ-ДИВ-20 |
±20 |
± 100 | ||
|
31 |
Измеритель разности давлений ПРОМА-ИДМ-ДД ПРОМА-ИДМ-4х-ДД |
ИДМ-ДД-0,1 |
0,1 |
±20 |
100/300 |
|
32 |
ИДМ-ДД-0,16 |
0,16 |
±20 |
100/300 | |
|
33 |
ИДМ-ДД-0,25 |
0,25 |
±20 |
100/300 | |
|
34 |
ИДМ-ДД-0,6 |
0,6 |
±20 |
100/300 | |
|
35 |
ИДМ-ДД-1 |
1,о |
±20 |
100/300 | |
|
36 |
ИДМ-ДД-1,6 |
1,6 |
±20 |
100/300 | |
|
37 |
ИДМ-ДД-2.5 |
2,5 |
+50 |
75 | |
|
38 |
ИДМ-ДД-4,0 |
4,0 |
+50 |
75 | |
|
39 |
ИДМ-ДД-6,0 |
6,0 |
-50 |
75 | |
|
40 |
ИДМ-ДД-10 |
10 |
+50 |
75 | |
|
41 |
ИДМ-ДД-16 |
16 |
+100 |
200 | |
|
42 |
ИДМ-ДД-25 |
25 |
+100 |
200 | |
|
43 |
ИДМ-ДД-40 |
40 |
+100 |
200 | |
|
1. |
Измеритель вакуумметрического давления ПРОМА-ИДМ(В)-ДВ ПРОМА-ИДМ(В)-4х-ДВ |
ИДМ-ДВ(В)-2,5 |
-2,5 |
-50 | |
|
2. |
ИДМ-ДВ(В)-4 |
-4,0 |
-50 | ||
|
3. |
ИДМ-ДВ(В)-6 |
-6,0 |
-50 | ||
|
4. |
ИДМ-ДВ(В)-10 |
- 10 |
-50 | ||
|
5. |
ИДМ-ДВ(В)-16 |
-16 |
-100 | ||
|
6. |
ИДМ-ДВ(В)-25 |
-25 |
-100 | ||
|
7. |
ИДМ-ДВ(В)-40 |
-40 |
-100 | ||
|
8. |
Измеритель избыточного давления ПРОМА-ИДМ(В)-ДИ ПРОМА-ИДМ(В)-4х-ДИ |
ИДМ-ДИ(В)-0,25 |
+0,25 |
+20 | |
|
9. |
ИДМ-ДИ(В)-0,6 |
+0,6 |
+20 | ||
|
10. |
ИДМ-ДИ(В)-1 |
+1,0 |
+20 | ||
|
И. |
ИДМ-ДИ(В)-1,6 |
+1,6 |
+20 | ||
|
12. |
ИДМ-ДИ(В)-2,5 |
+2,5 |
+50 | ||
|
13. |
ИДМ-ДИ(В)-4 |
+4 |
+50 | ||
|
14. |
ИДМ-ДИ(В)-6 |
+6 |
+50 | ||
|
15. |
ИДМ-ДИ(В)-10 |
+10 |
+50 | ||
|
16. |
ИДМ-ДИ(В)-16 |
+16 |
+100 | ||
|
17. |
ИДМ-ДИ(В)-25 |
+25 |
+100 | ||
|
18. |
ИДМ-ДИ(В)-40 |
+40 |
+100 | ||
|
19. |
ИДМ-ДИ(В)-60 |
+60 |
■+200 | ||
|
20. |
ИДМ-ДИ(В)-100 |
+100 |
+200 | ||
|
21. |
ИДМ-ДИ(В)-160 |
+160 |
+400 | ||
|
22. |
ИДМ-ДИ(В)-200 |
+200 |
+400 | ||
|
23. |
Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ(В)-ДИВ ПРОМА-ИДМ(В)-4х-ДИ В |
ИДМ-ДИВ(В)-0,08 |
±0,08 |
±20 | |
|
24. |
ИДМ-ДИВ(В)-0,125 |
±0,125 |
±20 | ||
|
25. |
ИДМ-ДИВ(В)-0,25 |
+ 0,25 |
±20 | ||
|
26. |
ИДМ-ДИВ(В)-0,8 |
±0,8 |
±20 | ||
|
27. |
ИДМ-ДИВ(В)-2 |
±2 |
±20 | ||
|
28. |
ИДМ-ДИВ(В)-5 |
±5 |
± 100 | ||
|
29. |
ИДМ-ДИВ(В)-12,5 |
± 12,5 |
+ 100 | ||
|
30. |
ИДМ-ДИВ(В)-20 |
±20 |
± 100 | ||
|
31 |
Измеритель разности давлений РОМА-ИДМ(В)-ДЦ ПРОМА-ИДМ(В)-4х-ДД или моноблок ПРОМА-ИДМ(В)-ДД(.м) |
ИДМ-ДД(В)-0,1 |
0,1 |
±20 |
300/600 |
|
32 |
ИДМ-ДД(В)-0,16 |
0,16 |
±20 |
300/600 | |
|
33 |
ИДМ-ДД(В)-0,25 |
0,25 |
±20 |
300/600 | |
|
34 |
ИДМ-ДД(В)-0,6 |
0,6 |
±20 |
300/600 | |
|
35 |
ИДМ-ДД(В)-1 |
1,0 |
±20 |
300/600 | |
|
36 |
ИДМ-ДД(В)-1,6 |
1,6 |
±20 |
300/600 | |
|
37 |
ИДМ-ДД(В)-2,5 |
2,5 |
+50 |
75 /600 | |
|
38 |
ИДМ-ДД(В)-4,0 |
4,0 |
+50 |
75 /600 |
|
39 |
ПРОМА-ИДМ(В)-4х- ДЦ(М) |
ИДМ-ДД(В)-6,0 |
6,0 |
+50 |
75 /600 |
|
40 |
ИДМ-ДД(В)-10 |
10 |
+50 |
75 /600 | |
|
41 |
ИДМ-ДД(В)-16 |
16 |
+ 100 |
200/600 | |
|
42 |
ИДМ-ДД(В)-25 |
25 |
+100 |
200/600 | |
|
43 |
ИДМ-ДД(В)-40 |
40 |
+ 100 |
200/600 | |
|
44 |
Измеритель избыточного давления газа и жидкости ПРОМА-ИДМ(В)-ДИ(ж) ПРОМА-ИДМ(В)-4х-ДИ(ж) |
ИДМ-ДИ(В)-Ж) 0,6 КГС'СМ* |
+ 0,6 кгс/см2 |
(+1) | |
|
45 |
ИДМ-ДИ(В)-Ж 1 кгс/см2 |
+1 кгс/см2 |
(+2) | ||
|
46 |
ИДМ-ДИ(В)-Ж 2,5 кгс/см2 |
+ 2,5 кгс/см2 |
(+5) | ||
|
47 |
ИДМ-ДИ(В)-Ж 4 кгс/см2 |
+ 4 кгс/см2 |
(+10) | ||
|
48 |
ИДМ-ДИ(В)-Ж 6 кгс/см" |
+ 6 кгс/см" |
(+25) | ||
|
49 |
ИДМ-ДИ(В)-Ж 10 кгс/см2 |
+ 10 кгс/см2 |
(+25) | ||
|
50 |
ИДМ-ДИ(В)-Ж 16 кгс/см2 |
+16 кгс/см* |
(+40) | ||
|
51 |
ИДМ-ДИ(В)-Ж 25 кгс/см2 |
+ 25 кгс/см2 |
(+50) |
Пределы допускаемой основной погрешности индикации и по выходному сигналу в процентах от диапазона изменения выходного сигнала должен быть не более ± 1
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства в процентах от диапазона измерений для ДИВ, а для остальных измерителей в процентах от верхнего предела измерений должен быть, не более ± I
Дополнительная температурная погрешность для токового выходного сигнала должна быть, не более
ъ на каждые 10 С
4 - 20
220 В, 50 Гц
24 В
3
3
Пределы изменения выходного сигнала, мА Электрическое питание от сети переменною тока или от источника питания постоянного тока напряжением Потребляемая мощность, не более от сети переменного тока , В А от источника питания постоянного тока, Вт Средний срок службы, лет, не менее Максимальная масса прибора, кг, не более выносного датчика, кг, не более Габаритные размеры, мм, не более щитового исполнения настенного исполнения
0,5 3
97х48х 125
160x61х 125
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность
В комплект поставки входят: измеритель 1 шт., руководство по эксплуатации с разделом «Методика поверки» - 1 экз., паспорт -1 экз.
Поверка
осуществляется по документу В407.02.000.000-05 РЭ "Измеритель давления многофункциональный ПРОМА-ИДМ Руководство по эксплуатации Методика поверки. Раздел 2", утвержденному руководителем ГЦИ СИ ФГУ "Татарстанский центр стандартизации, метрологии и сертификации" в ноябре 2004 г.
Перечень основного оборудования, необходимого для поверки :
- микроманометр МКВ-250, пределы измерения (0-2,5) кПа, класс точности 0,02;
- манометры МО, вакуумметры ВО и напоромеры типа НОСП эталонные, пределы измерений 4; 10; 40 и 100 кПа, 400 кПа, 1 МПа, 2,5 МПа, 4 МПа, классы точности 0,15; 0,25;
- вольтметр универсальный В7-77, класс точности 0,15;
- магазин сопротивлений РЗЗ, КТ 0,2, диапазон измерения от 0,1 до 99999,9 Ом.
Сведения о методах измерений
проводятся в соответствии с Руководством по эксплуатации В407.020.000.000 - 05 РЭ.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ТУ 4212-031-04880601-04 Измеритель давления многофункциональный ПРОМА-ИДМ, ПРОМА-ИДМ-4х. Технические условия.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
