Установки поверочные газодинамические ИРВИС-УПГ
Номер в ГРСИ РФ: | РБ 03 07 4306 16 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Производитель / заявитель: | ООО НПП "ИРВИС", г. Казань |
Установки поверочные газодинамические ИРВИС-УПГ-М (далее - установки), предназначены для воспроизведения заданного объема и объемного расхода газа.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 4306 16 |
Наименование | Установки поверочные газодинамические ИРВИС-УПГ |
Год регистрации | 2016 |
Номер сертификата | 10809 |
Дата регистрации | 2016-12-22 |
Срок действия | 2018-07-11 |
Получатель сертификата | ООО НПП "ИРВИС", г. Казань, Россия (RU) |
Производитель / Заявитель
ООО НПП "Ирвис"
Адрес: 420075, г. Казань, РТ, а/я 133
Контакты: +7 8432 64 58 31 // 1@gorgaz.ru
Поверка
Межповерочный интервал / Периодичность поверки | - |
Метрологическое обеспечение | Установки метрологически обеспечены в Республике Беларусь при представлении микросопел, поверенных во ВНИИР. |
Методика поверки | Перед вводом в эксплуатацию и в процессе эксплуатации в Республике Беларусь подлежат метрологической аттестации (периодичность - один раз в год) при представлении микросопел, поверенных во ВНИИР. Поверка по МП 0445-13-2016 (утв. 14.06.2016). |
Признание поверки | Первичная при выпуске из производства и периодическаяповерка МИКРОСОПЕЛ, входящих в состав установок: ВНИИР (номер реестра — №074, шифр поверительного клейма — 3)(НТК №12-16). |
Поверители
Скачать
Описание типа РБ 03 07 4306 16 [2010-04-19]
rb-03-07-4306-16_2010-04-19.pdf
|
Скачать | ||
Описание типа РБ 03 07 4306 16 [2017-03-24]
rb-03-07-4306-16_2017-03-24.pdf
|
Скачать |
Описание типа
Назначение
Установки поверочные газодинамические ИРВИС-УПГ-М (далее - установки), предназначены для воспроизведения заданного объема и объемного расхода газа.
Описание
Принцип действия установок основан на сравнении эталонных объема и объемного расхода газа, прошедших через установку и поверяемые средства измерений, с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
Установки применяются для калибровки и поверки расходомеров, расходомеров-счетчиков и преобразователей расхода газа в диапазоне воспроизводимых расходов установки.
В качестве эталонных преобразователей расхода (далее - ЭПР) в установках применяются эталонные критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.
Установки состоят из одного или нескольких блоков расходов больших с ресивером (далее - БРБ), блоков расходов малых (далее - БРМ), измерительных магистралей (далее -ИМ), наборов контрольно-измерительных приборов (далее - КИП), устройства создания и регулирования расхода газа, а также вспомогательного оборудования (далее - ВО).
БРБ и БРМ предназначены для обеспечения и поддержания необходимого расхода воздуха согласно технической документации одного или нескольких поверяемых СИ.
БРБ и БРМ содержат:
- набор ЭПР;
- посадочные места для установки ЭПР, снабженные отсечными клапанами с ручным или автоматическим управлением.
Ресивер предназначен для обеспечения необходимых параметров потока перед ЭПР, а также обеспечения необходимых расстояний между входными сечениями ЭПР. Для измерения параметров воздушного потока перед ЭПР ресивер снабжен штуцерами для установки преобразователей абсолютного давления, перепада давления и термогигрометров.
БРБ и БРМ могут входить в состав установки, как по отдельности, так и в комбинации друг с другом.
В состав ИМ входят прямые участки трубопроводов до и после поверяемых СИ с размерами согласно технической документации на поверяемые СИ. Прямые участки трубопроводов снабжены штуцерами для установки датчиков параметров воздушного потока. Номенклатура ИМ зависит от количества поверяемых СИ и спецификации, согласованной с заказчиком.
КИП предназначен для контроля и измерения параметров поверочной среды в процессе поверки СИ. ВО предназначено для технологического обеспечения процесса поверки.
В состав КИП и ВО могут входить:
- преобразователи давления измерительные АИР-10 (регистрационный № 31654-14);
- преобразователи давления измерительные АИР-20/М2 (регистрационный № 63044-16);
- датчики давления Метран-150 (регистрационный № 32854-13);
- преобразователи (датчики) давления измерительные EJ* (регистрационный № 59868-15);
- преобразователи давления измерительные PR, РА, PAA, PD, DCX (регистрационный № 49250-12);
- преобразователи давления измерительные DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, DMK 4ХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300 (регистрационный № 56795-14);
- преобразователи давления измерительные Р-10, Р-11, DP-10, LH-20 (регистрационный № 57667-14);
- датчики абсолютного давления ИРВИС-ДА;
- измерители давления многофункциональные ПРОМА-ИДМ (регистрационный № 28639-10);
- преобразователи давления измерительные ОВЕН ПД200 (регистрационный № 44389-Ю);
- измерители дифференциального давления ИРВИС-ИДД ИРВС 9005.0000.000;
- преобразователи температуры и влажности измерительные РОСА-10 (регистрационный № 27728-09);
- термогигрометры ИВА-6, (регистрационный № 46434-11);
- измерители влажности и температуры ИВТМ-7 (регистрационный № 15500-12);
- преобразователи измерительные влажности и температуры ДВ2 (регистрационный № 25948-11);
- преобразователи измерительные контроллеров программируемых серии М-7000 (регистрационный № 50676-12);
- отсчетное устройство ИРВИС-ВИ ИРВС 2400.0000.000 (далее ИРВИС-ВИ);
- ПЭВМ типа IBM PC;
- программное обеспечение типа «ИРВИС-ТП»;
- устройства защиты на ИМ;
- устройства, приспособления и запорно-регулирующая арматура для установки СИ в ИМ;
- online-камеры для автоматизированного отслеживания вращения отсчетного устройства механических счетчиков, не имеющих электрического выходного сигнала.
Состав ВО по ТЗ Заказчика.
ИРВИС-ВИ представляет собой компаратор временных интервалов, обеспечивающий измерение интервала времени по произвольному количеству импульсов.
Устройство создания и регулирования расхода воздуха включает:
- компрессорную станцию (далее - КС);
- соединительные магистрали;
- запорно-регулирующую арматуру.
В состав КС могут входить компрессор низкого давления, вакуумный насос, как по отдельности, так и в комбинации друг с другом.
Компрессорная станция работает на всасывание и предназначена для создания необходимой расходно-напорной характеристики.
Соединительные магистрали связывают БРБ и БРМ с КС.
Установки поверочные газодинамические ИРВИС-УПГ-М выпускаются в следующих модификациях: ИРВИС-УПГ-М-100, ИРВИС-УПГ-М-1000, ИРВИС-УПГ-М-2500, ИРВИС-УПГ-М-5000, ИРВИС-УПГ-М-7500, ИРВИС-УПГ-М-12000, ИРВИС-УПГ-М-16000, которые отличаются друг от друга комплектацией, верхним пределом измерений, габаритными и присоединительными размерами, количеством посадочных мест для ЭПР, а также массой.
Примечание - В состав ИРВИС-УПГ-М-100 входит только БРМ.
Общий вид установок представлен на рисунках 1-3.

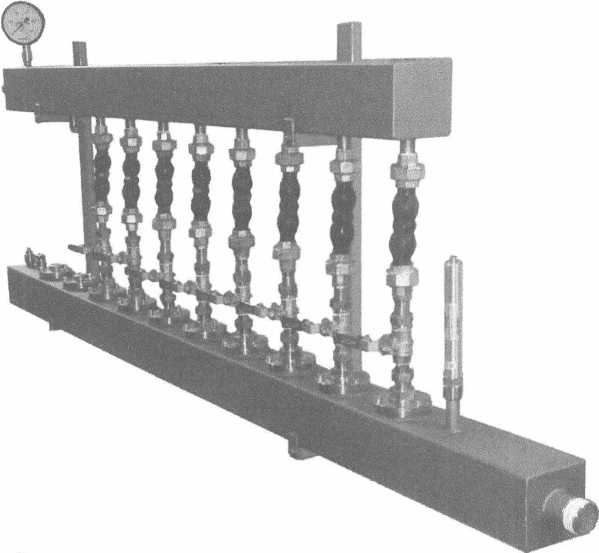

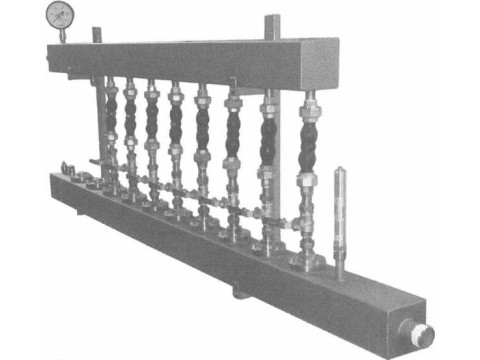

Рисунок 1 - Модификация ИРВИС-УПГ-М-100

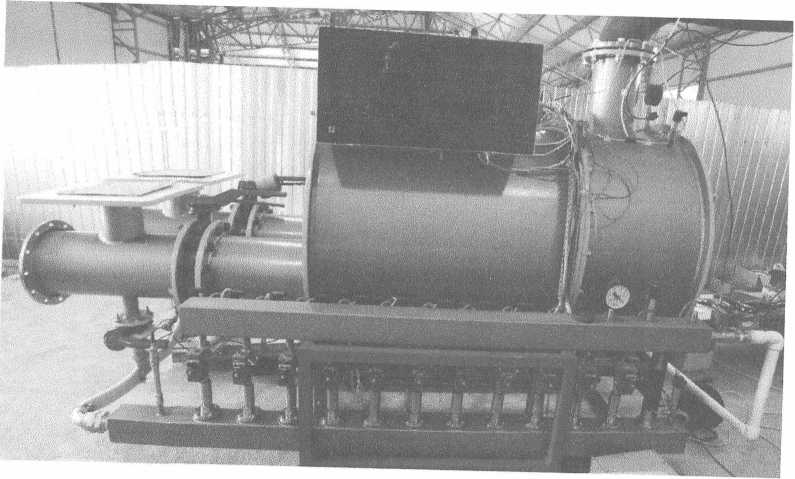

Рисунок 2 - Модификация ИРВИС-УПГ-М в комбинации с БРБ и БРМ

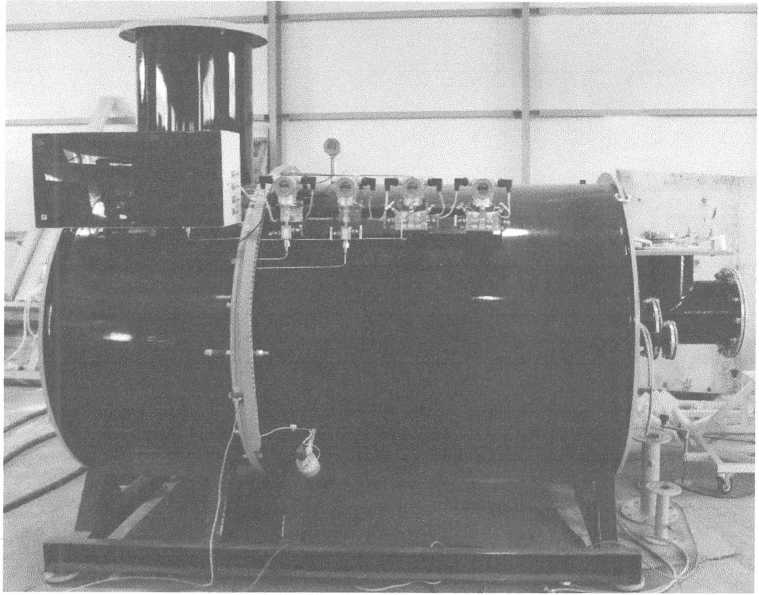

Рисунок 3 - Модификация ИРВИС-УПГ-М только с БРБ
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
Пломбирование установок поверочных газодинамических ИРВИС-УПГ-М осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашке пломбировочной на крепежных болтах ЭПР. Место нанесения знака поверки в целях предотвращения несанкционированного вмешательства осуществляется в соответствии со схемой на рисунке 4. Место пломбировки обозначено на рисунке цифрой 1.
Схема пломбировки ЭПР

Рисунок 4 - Схема пломбировки установок от несанкционированного доступа
Программное обеспечение
Программное обеспечение «ИРВИС-ТП» (далее - ПО) обеспечивает реализацию функций установок.
ПО является выносным и устанавливается на персональном компьютере. ПО предназначено для сбора, обработки и представления информации при проведении поверки и позволяет:
— проводить поверку в ручном, полуавтоматическом и автоматическом режимах;
- сохранять ход и результаты поверки в базу данных;
- экспортировать результаты поверки в формат Microsoft Office Excel в виде протокола поверки;
- загружать приборы из базы данных;
- автоматически устанавливать технические параметры поверяемых СИ, используя библиотеку приборов.
Защита ПО установок от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО установок осуществляется путем отображения на мониторе персонального компьютера структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО установок, представляет собой хэш-сумму (контрольную сумму) ПО.
Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.
Метрологически значимая часть ПО и измеренные данные защищены от преднамеренных и непреднамеренных изменений с помощью программных средств:
- введение пароля;
- авторизации пользователя.
ПО установок имеет высокий уровень защиты по Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО «ИРВИС-ТП. ИРВИС-УПГ» |
Номер версии (идентификационный номер) ПО |
0.2.0.5 |
Цифровой идентификатор ПО |
5512e3b96e602afcd6995ecd5f806fl е |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон воспроизведения объемного расхода1, м3/ч ИРВИС-УПГ-М-100 ИРВИС-УПГ-М-1000 ИРВИС-УПГ-М-2500 ИРВИС-УПГ-М-5000 ИРВИС-УПГ-М-7500 ИРВИС-УПГ-М-12000 ИРВИС-УПГ-М-16000 |
от 0,003 до 100 от 0,003 до 1000 от 0,003 до 2500 от 0,003 до 5000 от 0,003 до 7500 от 0,003 до 12000 от 0,003 до 16000 |
Пределы допускаемой приведенной погрешности при измерении абсолютного давления в ресивере, % от верхнего предела измерений первичного преобразователя |
±0,05; ±0,1; ±0,3 |
Пределы допускаемой приведенной погрешности при измерении перепада давления, % от верхнего предела измерений первичного преобразователя |
±1,0 |
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
±0,35 |
Пределы допускаемой абсолютной погрешности при измерении относительной влажности, % |
±3 |
Пределы допускаемой относительной погрешности при измерении временных интервалов, % |
±0,01 |
Пределы допускаемой относительной погрешности при измерении унифицированного электрического сигнала постоянного тока, % |
±0,1 |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема рабочей среды при рабочих условиях, % |
±0,3 (±0,2)2 |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема рабочей среды, приведенных к стандартным условиям3, % при использовании преобразователя абсолютного давления с основной приведенной погрешностью: ±0,05 ±0Д ±0,3 |
±0,3 ±0,35 (±0,3)2 ±0,5 |
Повторяемость при воспроизведении объемного расхода и объема, не более, % |
0,05 |
Примечания: 1 Указаны предельные диапазоны воспроизводимых установками расходов. Диапазон воспроизводимых расходов конкретного экземпляра установок по ТЗ Заказчика. " В скобках указана погрешность установки при заказе эталонных критических сопел с относительной расширенной неопределенностью калибровки при коэффициенте охвата к=2 (относительной погрешности при доверительной вероятности Р=0,95) не более 0,15% со значениями объемного расхода в диапазоне от 1 до 400 м3/ч. 3 Функция приведения объемного расхода и объема к стандартным условиям реализуется по заказу. |
Таблица 3 — Основные технические характеристики
Наименование характеристики |
Значение |
Рабочая среда |
Воздух |
Время непрерывной работы, ч |
без ограничения |
Диапазон температуры рабочей среды, °C |
от 10 до 30 |
Напряжение питающей сети переменного тока, В - компрессорной станции |
оол+10% |
- контрольно-измерительных приборов |
'ППл+10% |
Потребляемая мощность, кВт, не более ИРВИС-УПГ-М-100 |
3,5 |
ИРВИС-УПГ-М-1000 |
20 |
ИРВИС-УПГ-М-2500 |
45 |
ИРВИС-УПГ-М-5000 |
85 |
ИРВИС-УПГ-М-7500 |
140 |
ИРВИС-УПГ-М-12000 |
225 |
ИРВИС-УПГ-М-16000 |
260 |
Частота питающей сети, Гц |
50±1 |
Габаритные размеры, без учета компрессорной | |
станции и измерительных магистралей, мм, не более | |
ИРВИС-УПГ-М-100 |
2300x800x135 |
ИРВИС-УПГ-М-1000 |
2300x1500x850 |
ИРВИС-УПГ-М-2500 |
2800x2065x1250 |
ИРВИС-УПГ-М-5000 |
2795x2260x1658 |
ИРВИС-УПГ-М-7500 |
2795x2260x1658 |
ИРВИС-УПГ-М-12000 |
3114x2300x1720 |
ИРВИС-УПГ-М-16000 |
3114x2300x1720 |
Масса, без учета компрессорной станции и | |
измерительных магистралей, кг, не более | |
ИРВИС-УПГ-М-100 |
50 |
ИРВИС-УПГ-М-1000 |
1400 |
ИРВИС-УПГ-М-2500 |
1850 |
ИРВИС-УПГ-М-5000 |
2500 |
ИРВИС-УПГ-М-7500 |
2500 |
ИРВИС-УПГ-М-12000 |
4000 |
ИРВИС-УПГ-М-16000 |
4000 |
Полный срок службы, лет, не менее |
20 |
Условия эксплуатации: | |
температура окружающего воздуха, °C |
от 10 до 30 |
относительная влажность, % |
от 5 до 80 |
атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на маркировочную табличку, находящуюся на дверце БРБ установки или на БРМ (для ИРВИС-УПГ-М-100) методом лазерной гравировки и в правой верхней части титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 -Комплектность средства измерения
Наименование |
Обозначение |
Количество |
Примечание |
Установка поверочная газодинамическая ИРВИС-УПГ-М |
ИРВС 9000.0000.000 ТУ1 |
1 шт. |
Модификация в соответствии с заказом |
Установки поверочные газодинамические ИРВИС-УПГ-М. Руководство по эксплуатации. |
ИРВС 9000.0000.000 РЭ1 |
1 экз. | |
Установки поверочные газодинамические ИРВИС-УПГ-М. Паспорт. |
ИРВС 9000.0000.000 ПС1 |
1 экз. | |
Инструкция. ГСИ. Установки поверочные газодинамические ИРВИС-УПГ-М. Методика поверки. |
МП 0445-13-2016 |
1 экз. | |
Сертификат о калибровке ЭПР |
1 компл. | ||
Свидетельства о поверке СИ, входящих в состав КИП |
1 компл. |
ПЭВМ типа IBM PC |
1 шт. |
Поставляется по заказу в составе установки | |
Программный комплекс на диске |
«ИРВИС-ТП. ИРВИС-УПГ» |
1 шт. | |
Комплект эксплуатационной документации на составные части установки |
1 компл. | ||
Вспомогательное оборудование |
1 компл. |
Поставляется по заказу в составе установки в соответствии со спецификацией заказчика |
Поверка
осуществляется по документу МП 0445-13-2016 «Инструкция. ГСИ. Установки поверочные газодинамические ИРВИС-УПГ-М. Методика поверки» утвержденному ФГУП ВНИИР 14.06.2016г.
Основные средства поверки:
- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ118-2013, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО 3,5-10"* - 5-10"*, НСП 4-1 О’4;
- частотомер электронно-счетный 43-64 ДЛИ2.721.007 ТУ, Госреестр № 9135-83, пределы измерений 0,005 Гц... 1000 МГц, пределы допускаемой относительной погрешности по частоте опорного генератора ±5-10'7 Гц;
- генератор сигналов специальной формы Г6-27, Госреестр № 6180-77, диапазон частот от 0,001 Гц до 1 МГц, погрешность установки частоты 2%;
- калибратор многофункциональный Метран-510 ПКМ, Госреестр № 26044-07, воспроизведение сигналов постоянного тока от 0 до 20 мА, погрешность 0,015%+1мкА;
- калибратор давления Метран 520, Госреестр № 54880-13, пределы измерения от минус 0,1 до 0,16 МПа, приведенная погрешность 0,05%;
- ПЭВМ тип IBM PC с установленным ПО «ИРВИС-ТП. ИРВИС-УПГ».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2 Установки поверочные газодинамические ИРВИС-УПГ-М. Технические условия. ИРВС 9000.0000.000 ТУ 1
