Блоки согласующие БС-16

Назначение

Блоки согласующие БС-16 предназначены для измерения параметров вибрации.

Описание

Принцип действия блока согласующего БС-16 (далее блок) основан на преобразовании электрических зарядов от пьезоэлектрических вибропреобразователей типа МВ (далее ВИП), имеющих коэффициент преобразования от 1 до 25 пКл-с2/м, в выходные сигналы, пропорциональные измеряемому параметру вибрации в заданном диапазоне частот.

Электрический заряд, генерируемый ВИП под воздействием виброускорения в месте его установки, поступает через соединитель ДВ на входное устройство канала измерений блока, который обеспечивает:

- преобразование электрических зарядов от ВИП в выходной сигнал, пропорциональный измеряемому параметру вибрации;

- формирование заданного диапазона частот и крутизны спада амплитудно-частотной характеристики вне рабочего диапазона частот.

Выходные сигналы блока поступают через соединитель ВЫХОД и кабельную линию связи во взаимодействующие с ним устройства.

Конструктивно блок представляет собой металлический корпус, состоящий из основания и крышки, соединенных между собой винтами.

На корпусе блока установлены соединители ДВ1-ДВ9 для подключения ВИП, соединитель ВЫХОД для подсоединения кабеля линии связи от взаимодействующих систем и сети питания, зажим заземления.

Блоки согласующие БС-16 выпускается в исполнениях, отличающихся:

- количеством каналов преобразования входных электрических зарядов в пропорциональные выходные сигналы;

- измеряемым параметром вибрации: виброускорение, виброскорость, виброперемещение;

- видом значения измеряемого параметра вибрации: амплитудное, среднее квадратическое (СКЗ), среднее;

значением коэффициента преобразования пьезоэлектрического вибропреобразователя, взаимодействующего с блоком;

- видом выходного сигнала;

- диапазоном рабочих частот;

- наличием светового индикатора включения сети питания;

- габаритно-присоединительными размерами корпуса.

Внешний вид блока согласующего БС-16 приведен на рисунке 1.

В целях защиты от проникновения аппаратура пломбируется голографической наклейкой и пломбировочной мастикой, что указано на рисунке 2.

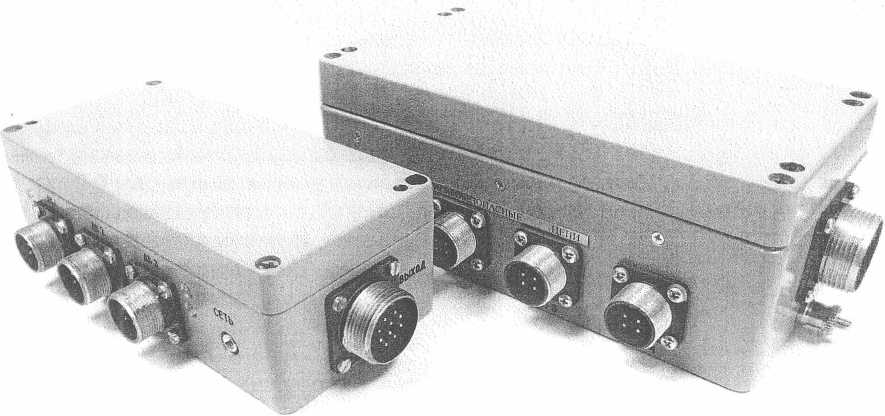

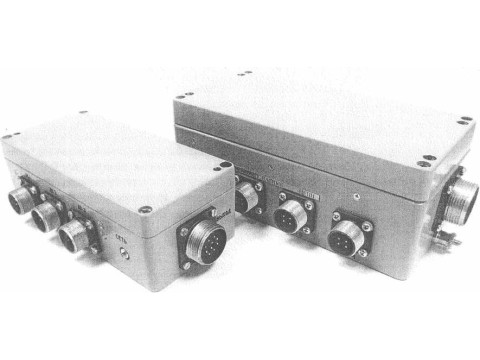

Рисунок 1 - Внешний вид исполнений блока согласующего БС-16

gl—i

Х9аэо\ ।

Г олографические наклейки

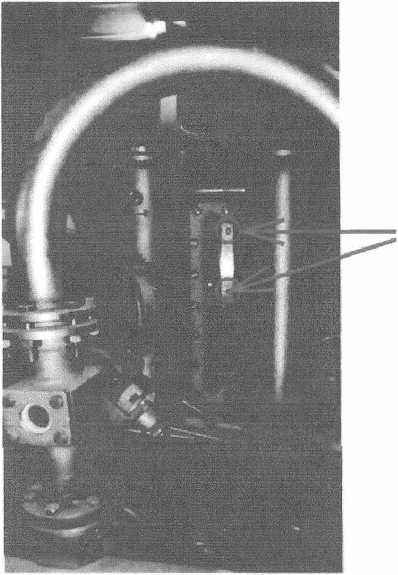

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения мест для нанесения оттисков клейм и нанесения наклеек

Технические характеристики

Количество каналов преобразования входного электрического заряда в выходной сигнал                                                                        от 1 до 9

Номинальное значение коэффициента преобразования входного электрического заряда в выходной сигнал на базовой частоте, Х/пКл                                     A/Q

где:

X - мА или мВ, в зависимости от вида выходного сигнала;

Q - значение входного электрического заряда на базовой частоте от взаимодействующего вибропреобразователя, соответствующее диапазону измерений параметра вибрации, пКл;

А - значение выходного сигнала, соответствующее диапазону измерений параметра вибрации, А=:

5 В - при выходном сигнале по постоянному напряжению;

от 0,02 до 12 В - при выходном сигнале по напряжению переменного тока (амплитудное значение);

5 мА - при выходном сигнале по постоянному току (0,05-5,0) мА;

16 мА - при выходном сигнале по постоянному току (4-20) мА;

5 мА или 2,5 мА - при выходном сигнале по переменному току (амплитудное значение) Отклонение действительного значения коэффициента преобразования от номинального значения на базовой частоте, %                                                  ±3,0

Пределы нелинейности амплитудной характеристики, %

от Амин до Апр/20, включительно                             ±(0,03+0,001Апр/Ai)-100

свыше Апр/20                                                             ±3,0

где:

Амин - нижняя граница диапазона измерений параметра вибрации;

Апр - верхняя граница диапазона измерений параметра вибрации;

Ai - текущее значение измеряемого параметра вибрации.

Пределы допускаемой основной относительной погрешности преобразования входного электрического заряда в выходной сигнал, %

в диапазоне измерений от Амин до Апр/20, включительно                                              +(0,04+0,001 Апр/Ai)-100

в диапазоне измерений свыше Апр/20                                           ±7,0

где:

Амин - нижняя граница диапазона измерений параметра вибрации

Апр - верхняя граница диапазона измерений параметра вибрации

Ai - текущее значение измеряемого параметра вибрации

Диапазоны измерений параметров вибрации:

амплитудного значения виброускорения, м/с2                        от 0,25 до 3000

СКЗ виброускорения, м/с2                                            от 0,18 до 2122

амплитудного значения виброскорости, мм/с                          от 0,15 до 283

СКЗ виброскорости, мм/с                                             от 0,1 до 200

среднего значения виброскорости, мм/с                               от 0,09 до 180

амплитудного значения виброперемещения, мм                      от 0,001 до 1,0

Диапазоны частот измеряемых параметров вибрации, Гц

при измерении виброускорения                                      от 4 до 10000

при измерении виброскорости                                        от 5 до 1000

при измерении виброперемещения                                    от 5 до 300

Относительное затухание амплитудно-частотной характеристики встроенных фильтров за

пределами диапазона частот измеряемых параметров вибрации, дБ/октаву, не менее                                                                   20

Диапазоны значений выходных сигналов, пропорциональных измеряемым параметрам вибрации:

постоянное напряжение (R нагрузки не менее 10 кОм), В                от 0,05 до 5,0

постоянный ток (R нагрузки не более 2 кОм), мА                       от 0,05 до 5,0

постоянный ток (R нагрузки не более 500 Ом), мА                        от 4 до 20

переменный ток (R нагрузки не более 2 кОм), мА                      от 0,05 до 5,0

переменный ток (R нагрузки не более 2 кОм), уровень постоянного тока

(2,5±0,25) мА, мА                                                       от 0,025 до 2,5

напряжение переменного тока (R нагрузки не менее 10 кОм),

амплитудное значение, В                                                от 0,02 до 12

Пределы допускаемой дополнительной относительной погрешности преобразования входного электрического заряда в выходной сигнал при изменении температуры окружающей среды в условиях эксплуатации, %.

Пределы допускаемой дополнительной относительной погрешности преобразования входного электрического заряда в выходной сигнал при изменении влажности окружающей среды в условиях эксплуатации, %

Сопротивление изоляции обособленных групп электрических цепей блока, МОм, не менее в нормальных условиях

в условиях повышенной температуры

в условиях повышенной влажности

Электрическая изоляция цепей блока должна выдерживать в течение одной минуты воздействие испытательного напряжения, В

Напряжение питания, В, постоянный ток                                        12± 1,2

24^12 минус (15±0,75); плюс (15±0,75)

Потребляемая мощность, Вт, не более

Время готовности к работе после включения электропитания, мин, не более

Время непрерывной работы, ч, не менее

Масса блока, кг, не более

Габаритные размеры блока (длина;ширина;высота), мм, не более            300; 200; 100

Средняя наработка на отказ, ч                                                 100000

Средний срок службы, лет

Условия эксплуатации диапазон температур, °C                                     от минус 40 до плюс 60

относительная влажность при температуре 25 °C, %, до

Блок выдерживает воздействие синусоидальной вибрации одной частоты с характеристиками:

амплитуда виброускорения, -19,6 м/с2

диапазон частот - от 20 до 30 Гц.

Знак утверждения типа

наносится на заводской знак блока методом металлопластики, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки блока указан в таблице 1.

Таблица 1

Продолжение таблицы 1

Примечания:

* наличие в комплекте поставки соединителей и комплекта монтажных изделий (для крепления блока на объекте), их тип и количество - в зависимости от исполнения блока и по требованию потребителя.

* * при единовременной поставке нескольких блоков возможна поставка руководства по эксплуатации и методики поверки в соотношении 1:3

Поверка

осуществляется по документу ЖЯИУ .411521.001 МП. «Блоки согласующие БС-16. Мето ди? поверки», согласованному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 16 августа 2010 г. Основные средства поверки:

мультиметр 34401А, верхние пределы измерений:

- постоянного тока: 100 мА с пределом погрешности ±[0,011^+0,0041пред]

- напряжения постоянного тока: 10 В с пределом погрешности ±[0,0015 UroM+0,0004 ипред]

- напряжения переменного тока: 1 В с пределом погрешности ±[0,04 Uh3M+0,02 Спред]

Сведения о методах измерений

приведены в Руководстве по эксплуатации ЖЯИУ.411521.001 РЭ. Блоки согласующие БС-16

Нормативные документы

1. ГОСТ 30296-95 Аппаратура общего назначения для определения основных парам? вибрационных процессов. Общие технические требования.

2. ГОСТ Р 8.800-2012. ГСИ. Государственная поверочная схема для средств изме) виброперемещения, виброскорости и виброускорения в диапазоне частот от Г10'1 до 2-104 Г

3. МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрическ напряжения до 1000 В в диапазоне частот от 1 • 10'2 до 3 • 109 Гц

4. ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная для средств измерений силы постоянного электрического тока в диапазоне от Г10’15 до 30

5. Технические условия ЖЯИУ.411521.001 ТУ. Блоки согласующие БС-16.
