Комплексы градуировки резервуаров "Зонд"

Назначение

Комплексы градуировки резервуаров "Зонд" (в дальнейшем комплексы) предназначены для градуировки (поверки, калибровки) резервуаров объемным методом, а также первичной и периодической поверки мер вместимости.

Описание

Комплексы состоят из системы измерительной "Струна" (Росреестр №28116-04) (в дальнейшем уровнемер), градуировочной лаборатории на базе насосно-дозирующей установки (заправщика) 5Л22(5Л62) и их модификаций, с IBM совместимым компьютером, блоком сопряжения компьютера с элементами комплекса и программным обеспечением.

Комплексы при градуировке и определении объема обеспечивают законченный автоматизированный цикл, включающий проводимые в соответствии с ГОСТ.8.346-2000, ГОСТ 8.570-2000 и ГОСТ 8.600-2011 измерения, обработку результатов, а также представление твердых копий результатов.

1-поверяемый резервуар; 2-уровнемер; 3-приемный резервуар; 4-насос; 5-дроссель; 6-электромагнитный управляющий клапан; 7-трехходовой клапан; 8-манометры; 9-литромер; 10-термометр (измеритель температуры); И-контрольный бак;

12-вентиль; 13-компьютер; 14-блок сопряжения.

Градуировка резервуаров объемным методом и поверка транспортных мер полной вместимости с целью определения фактического объема резервуара производится при непрерывном или дозированном поступлении рабочей жидкости в резервуар и одновременном измерении уровня и объема или непрерывном поступлении рабочей жидкости до его наполнения, с учетом поправок на температуры окружающей среды, рабочей жидкости в резервуаре, рабочей жидкости в литромере. Калибровка литромера с целью определения объема его измерительной камеры и величины дозы проводится при помощи контрольного бака. Контрольный бак калибруется при поверке комплексов и пломбируется.

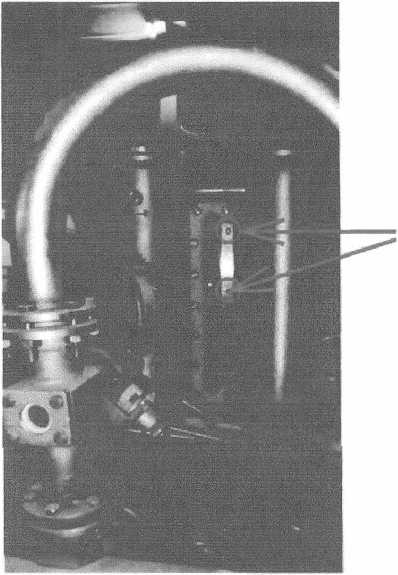

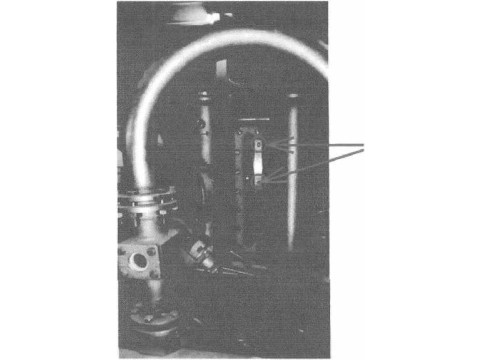

Места пломбировки шкалы контрольного бака

Самовсасывающим насосом при выполнении рабочих операций перекачивается рабочая жидкость. Рабочая жидкость в градуировочной лаборатории распределяется по трубопроводам при помощи трехходового клапана. Дозируемая рабочая жидкость измеряется лит-ромером. Сигналы с литромера насосно-дозирующей установки (заправщика) градуировочной лаборатории и уровнемера поступают через блок сопряжения в компьютер. Компьютер выдает команды в градуировочную лабораторию на открытие и закрытие электромагнитного клапана, управляющего работой трехходового клапана, который регулирует подачу рабочей жидкости в поверяемый (градуируемый, калибруемый) резервуар. По полученным результатам измерений объема и уровня с помощью программного обеспечения формируется протокол градуировки и градуировочная таблица. Компьютер также сохраняет, копирует и распечатывает протоколы градуировки и градуировочные таблицы.

Программное обеспечение

Программное обеспечение (ПО) комплексов состоит из одной части, устанавливаемой на персональный компьютер (ПК). Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям сохраняемым в программе. Представление твердых копий отчетных материалов проводится с применением Microsoft Office Access.

Доступ к цифровому идентификатору (контрольной сумме) невозможен (проводится самодиагностика при запуске программы без отображения контрольной суммы на дисплее ПК).

Наименование программного обеспечения при его запуске отображается на дисплее ПК в рабочем окне ПО в левой части верхней информационной панели ПО.

Наименование ПО имеет структуру X Y.Z, где:

X - наименование программного обеспечения;

Y - идентификационный номер ПО - характеризующий дату регистрации ПО;

Z -идентификационный номер ПО - характеризующий номер версии ПО.

Идентификационные данные программного обеспечения представлены в таблице:

Программное обеспечение комплекса имеет уровень защиты "С" от непреднамеренных и преднамеренных изменений (согласно МИ 3286-2010). Защита реализована в виде запрета запуска ПО при попытке внести изменения в ПО или декомпиллирования ПО.

Технические характеристики

Диапазон измерений уровня, мм                                          от 10 до 9000

Пределы допускаемой абсолютной погрешности измерений
