Термометры манометрические показывающие сигнализирующие ТГП-160Сг, ТКП-160Сг
| Номер в ГРСИ РФ: | РБ 03 10 4666 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | АО "Теплоконтроль", г. Казань |
Термометры манометрические показывающие сигнализирующие ТГП-160Сг, ТКП-160Сг (далее по тексту - термометры), предназначены для измерения температуры жидких и газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4666 17 |
| Наименование | Термометры манометрические показывающие сигнализирующие ТГП-160Сг, ТКП-160Сг |
| Год регистрации | 2017 |
| Номер сертификата | 10909 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2020-04-28 |
| Получатель сертификата | АО "Теплоконтроль", г. Казань, Россия (RU) |
Производитель / Заявитель
АО "Теплоконтроль"
Адрес: ул. Кулагина, 1, г. Казань, 420054
Контакты: (843)278-32-32 / (843)278-33-34 / teplocontrol@bancorp.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.305-78. |
| Признание поверки | Первичная при выпуске из производства: АО "Теплоконтроль" (номер реестра - №1209, шифр поверительного клейма - ВГТ)(НТК №05-11). |
Поверители
Скачать
|
Описание типа РБ 03 10 4666 17 [2017-04-13]
rb-03-10-4666-17_2017-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4666 17 [2011-09-30]
rb-03-10-4666-17_2011-09-30.pdf
|
Скачать |
Описание типа
Назначение
Термометры манометрические показывающие сигнализирующие ТГП-160Сг, ТКП-160Сг (далее по тексту - термометры), предназначены для измерения температуры жидких и газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства.
Описание
Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон, в результате чего происходи] изменение давления в термосистеме. Происходящее вследствие этого упругая деформация пружины через тягу и трибко-секторный механизм вызывает отклонение показывающей стрелки относительно циферблата. Вместе с показывающей стрелкой перемещается ведущий поводок, жестко насаженный на ось трибки и осуществляющий кинематическую связь измерительного устройства с сигнализирующим.
Термометры состоят из измерительного и сигнализирующего устройств, заключенных в корпусе диаметром 160 мм.
В состав измерительного устройства термометров входят:
- термосистема, состоящая из термобаллона, соединительного капилляра, защищенного по всей длине металлической или полиэтиленовой оболочкой, и манометрической пружины, впаянной в держатель;
- трибко - секторный механизм.
Для коммутации напряжения внешних электрических цепей в термометрах используют ся сигнализирующие устройства исполнений III, IV, V - основное или VI по ГОСТ 16920-93.

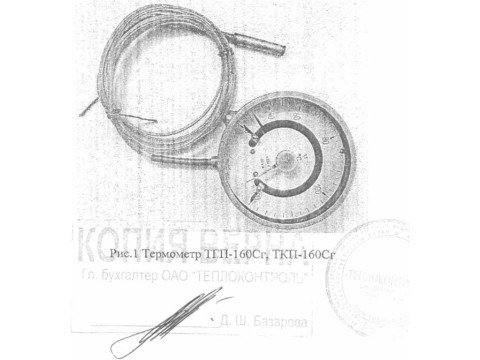

Фотографии внешнего вида термометров представлены на рисунке 1.
Технические характеристики
Пределы измерений температуры, класс точности, длина соединительного капилляра, длина погружения термобаллона, длина корпуса термобаллона и заполнитель термосистемы в зависимости от термометра соответствуют значениям, указанным в таблице 1.
Таблица 1
|
Обозначение термометра |
Пред измер гемперал |
елы ений уры, °C |
Класс точности |
Длина соединительного капилляра, м |
Длина погружения термобаллона, мм |
Длина корпуса термобаллона, мм |
Заполнитель термосисте мы |
|
от |
до | ||||||
|
ТПЫбОСг |
-50 -50 -50 0 0 |
+50 +100 +150 +150 +200 |
1 и 1,5 |
1,6; 2,5; 4,0; 6,0; |
160;200;250 |
125 |
Газ |
|
1,6; 2,5; 4,0; 6,0 10,0; 12,0; 25,0; 40,0 |
315; 400; 500 |
250 | |||||
|
0 +100 |
+300 +300 |
1,6; 2,5; 4,0; 6,0 |
160; 200; 250 |
125 | |||
|
1,6; 2,5; 4,0; 6,0 10,0; 12,0; 25,0 |
315;400; 500 |
250 | |||||
|
0 0 |
+400 +600 |
1,5 |
1,6; 2,5; 4,0; 6,0; 10,0 |
315;400; 500;630 |
250 | ||
|
ТКП-160Сг |
-25 -25 0 0 0 +50 +100 +200 |
+35 +75 +50 +100 +120 +150 +200 +300 |
1 и 1,5 |
1,6; 2,5; 4,0; 6,0 10,0; 16,0; 25,0 |
125;160; 200;250; 315;400 |
78, 122 |
Конденсат |
|
+25 |
+125 |
125,165,200 |
122 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений:
|
- для термометров класса точности 1 - для термометров класса точности 1,5 |
±1 ±1,5 |
Пределы допускаемой основной приведенной погрешности в момент и после срабатывания сигнализирующего устройства, % от диапазона измерений:
|
- для термометров класса точности 1 - для термометров класса точности 1,5 Пределы допускаемой основной приведенной погрешности |
±1,5 ±2,5 |
срабатывания сигнализирующего устройства, % от диапазона измерений:
|
- для термометров класса точности 1 - для термометров класса точности 1,5 Вариация показаний термометров, % от диапазона измерений: |
±1,5 ±2,5 |
|
- для термометров класса точности 1 - для термометров класса точности 1,5 |
±1 ±1,5 |
Вариация срабатывания сигнализирующего устройства, % от диапазона измерений:
|
- для термометров класса точности 1 - для термометров класса точности 1,5 |
±1,5 ±2,5 |
Пределы допускаемой дополнительной приведенной погрешности показаний и срабатывания сигнализирующего устройства термометров, в % от диапазона измерений, от изменения температуры окружающего воздуха на каждые 10 °C не должны превышать:
|
- для термометров с конденсационным заполнителем - для термометров с газовым заполнителем Давление измеряемой среды, кгс/см2(МПа): |
±0,4 ±0,5 |
|
- без защитной гильзы - с защитной гильзой Напряжение внешних коммутируемых цепей, В: |
до 64 (6,4) до 250(25) |
|
- переменного тока - постоянного тока Рабочие условия эксплуатации (в зависимости от исполнения): |
24,40,60,110,220 24,60,110,220 |
1) исполнение УХЛ категории 2 или 4 по ГОСТ 15150-69 температура окружающего воздуха, °C
|
- для термометров ТКП-160Сг - для термометров ТГП-160Сг 2) исполнение Т категории 3 по ГОСТ 15150-69 температура окружающего воздуха, °C относительная влажность, % Степень защиты по ГОСТ 14254-96 |
от минус 50 до плюс 60 от минус 10 до плюс 60 от минус 10 до плюс 55 до 80 IP40, IP53 |
Средняя наработка до отказа, ч, для термометров:
|
- общепромышленного исполнения - класса безопасности 4, исполнения для ОИАЭ - класса безопасности 2,3, исполнения для ОИАЭ . Средний срок службы, лет, не менее: |
100 000 150 000 250 000 |
|
- для термометров общепромышленного исполнения - для термометров в исполнении для ОИАЭ Габаритные размеры показывающей части термометра, мм Масса термометра без термосистемы, кг, не более Масса термометра с термосистемой, кг |
10 15 170x178x109 1,2 от 1,62 до 3,44. |
Знак утверждения типа
Знак утверждения типа наносят на циферблат термометра методом фотохимической печати, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки термометров приведен в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
Примечание |
|
Термометр |
1 шт. |
В зависимости от заказа | |
|
4И2.820.022 РЭ |
Руководство по эксплуатации |
1 экз. | |
|
4И2.820.022 ПС |
Паспорт |
1 экз. | |
|
2В4.078.002 |
Штуцер |
1 компл. | |
|
2В4.078.002-01 |
Штуцер |
1 компл. |
Для ОИАЭ и исполнения |
|
(для ТГП-160Сг) 2В4.078.003 |
Штуцер |
1 компл. |
ТЗ |
|
2В4.078.003-01 |
Штуцер |
1 компл. |
Для ОИАЭ и исполнения |
|
(для ТКП-160Сг) ШР20П5НШ10 |
Розетка кабельная |
1 шт. |
ТЗ |
|
2РМГ22КПН4ГЗВ1В или 2РМТ14КПНЧГЗВ1В |
Розетка Розетка |
1 шт. |
Для ОИАЭ согласно |
|
или ШР20П5НШ10 |
Розетка кабельная |
заказа |
Примечания:
Комплекс штуцера 2В4.078.002 (2В4.078.002-01 для ОИАЭ и исполнения ТЗ) состоит из
- штуцера уплотнительного 2В8.653.132 - 1 шт.;
- штуцера присоединительного 2В8.652.005 (2В8.652.005-01 для ОИАЭ и исполнения ТЗ)- 1 шт.;
- вкладыша 2В8.214.004 (2В 8.214.004-01 для ОИАЭ и исполнения ТЗ) - 4 шт.;
- набивки сквозного плетения марки АГИ 6x6 ГОСТ 5152 (масса - 9 г).
Комплект штуцера 2В4.078.003 (2В4.078.003-01 для ОИАЭ и исполнения ТЗ) состоит из
- штуцера уплотнительного 2В8.653.131 - 1 шт.;
- штуцера присоединительного 2В8.652.047 (2В8.652.047-01 для ОИАЭ и исполнения ТЗ) - 1 шт.;
- вкладыша 2В8.214.005 (2В8.214.005-01 для ОИАЭ и исполнения ТЗ) - 4 шт.;
- набивки сквозного плетения марки АГИ 6x6 ГОСТ 5152 (масса - 6 г).
При поставке потребителю в один адрес партии однотипных термометров допускается прилагать по одному экземпляру руководства по эксплуатации (РЭ) на каждые 3 термометра.
Поверка
осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 °C до плюс 660 °C;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10’5-R+5-10'4), где R - измеряемое сопротивление, Ом.
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °C
- жидкостные термостаты переливного типа серии ТП11-1 с общим диапазоном температур от минус 60 до плюс 300 °C и нестабильностью поддержания заданной температуры ±(0,004...0,02) °C.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.305-78.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов общие технические условия.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.
ТУ 4211-179-00225621-2006 Термометры манометрические показывающие сигнализирующие ТГП-160Сг, ТКП-160Сг. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании; осуществление деятельности в области использования атомной энергии.
