Анализаторы молока вискозиметрические "Соматос-В.хК"
| Номер в ГРСИ РФ: | РБ 03 09 6204 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Вискозиметры |
| Производитель / заявитель: | ЗАО "КОСТИП", г. Москва |
|
Описание типа РБ 03 09 6204 17 [2017-04-18]
rb-03-09-6204-17_2017-04-18.pdf
|
Скачать |
Анализаторы молока вискозиметрические «Соматос-В.хК» определения концентрации соматических клеток в сыром молоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6204 17 |
| Наименование | Анализаторы молока вискозиметрические "Соматос-В.хК" |
| Год регистрации | 2017 |
| Номер сертификата | 10875 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2018-12-09 |
| Получатель сертификата | ЗАО "КОСТИП", г. Москва, Россия (RU) |
Производитель / Заявитель
ЗАО "КОСТИП"
Адрес: г. Москва, ул.Расплетина, 5, кор. 10
Контакты: (095) 195-99-64 // 195-22-15
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО вязкости жидкости (РЭВ-20), допущенного к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МП РТ 1874-2013 (раздел КНЖГ.414117.002РЭ). |
| Признание поверки | Первичная при выпуске из производства: ООО "НПП Марс-Энерго" (аттестат аккредитации - №РОСС RU.0001.310115, шифр поверительного клейма - ГЖЦ)(НТК №01-17). |
Поверители
Скачать
|
Описание типа РБ 03 09 6204 17 [2017-04-18]
rb-03-09-6204-17_2017-04-18.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы молока вискозиметрические «Соматос-В.хК» определения концентрации соматических клеток в сыром молоке.
предназначены для
Описание
Принцип действия анализаторов молока вискозиметрических «Соматос-В.хК» определен ГОСТ Р 54077-2010 «Молоко. Методы определения количества соматических клеток по изменению вязкости», по которому заданные объемные количества молока и водного раствора препарата Мастоприм смешиваются и затем определяется условная вязкость смешанных проб, по временам вытекания их одинаковых частей по объему через капилляр. В анализаторе измеряются времена вытекания одинаковых по их весу (калибровочный вес) частей проб, с применением тензоэлектрического взвешивающего устройства. Калибровочный вес равен весу дистиллированной воды, вытекшей через капилляр за 8,3 сиз пробы объемом 15 см1 2 3 4.
В процессе вытекания проб непрерывная информация с выхода тензоэлектрического взвешивающего устройства обрабатывается, с целью выявления отклонений от равномерного ламинарного вытекания жидкости через капилляр. При этом устраняются грубые ошибки, и уменьшается вклад случайных погрешностей, когда в капиллярный канал попадают инородные частицы, или образования от взаимодействия препарата с молоком.
Общий вид анализаторов «Соматос-B.IK» «Соматос-В.2К» «Соматос-В.4К» приведен на Рис. 1.2 и 3.
14

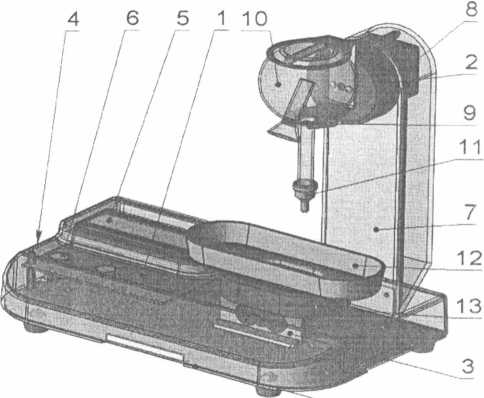

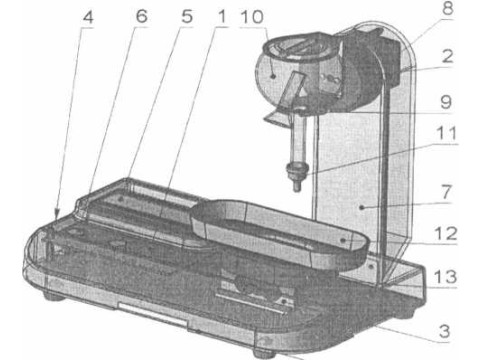

Рис. 1
5 Индикатор.
6 Кнопки.
7 Стойка.
8 Шаговый двигатель
9 Захват
10 Колба.
11 Капилляр.
12 Ванночка.
13 Платформа весов
14 Основание.

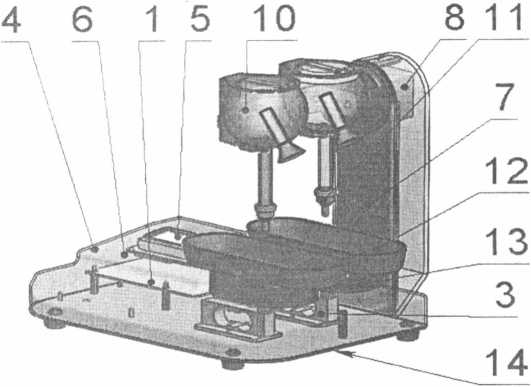

Рис.2
1 Узел электроники.
2 Узел перемешивания.
3 Тензометрический датчик.
4 Кожух.
5 Индикатор.
6 Кнопки.
7 Стойка.
8 Шаговый двигатель
9 Захват
10 Колба.
11 Капилляр.
12 Ванночка.
13 Платформа весов.
14 Основание.

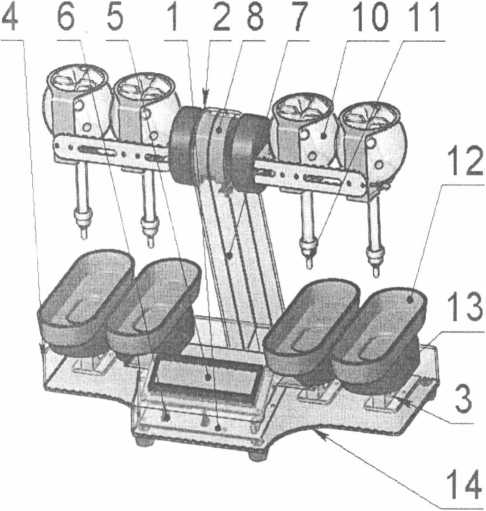

Рис.З
1 Узел электроники.
2 Узел перемешивания.
3 Тензометрический датчик.
4 Кожух.
5 Индикатор.
6 Кнопки.
7 Стойка.
8 Шаговый двигатель
9 Захват.
10 Колба.
1 1 Капилляр.
12 Ванночка.
13 Платформа весов.
14 Основание.
Узел электроники (1). тензоэлектрические датчики(З), а на накрывающем их кожухе (4) расположены дисплейный индикатор (5) и органы управления кнопки (6).
Блок перемешивания (2) выполнен в виде стойки (7), в верхней части которой закреплен шаговый двигатель (8) с захватами для измерительного сосуда (9). На цилиндрическом патрубке колбы( 10) установлен капилляр (11) с уплотнениеми. В режиме измерения измерительный сосуд устанавливается вертикально и жидкость через капилляры сливается в ванночки (12), установленные на платформе весов (13). В месте стыка основания (14) и кожуха (4) прибор пломбируется наклейкой фирмы-изготовителя
Программное обеспечение
Управление процессом измерения осуществляется от внутреннего котроллера. Внутренний контроллер совместим с компьютером с помощью специального программного комплекса, в состав которого входят:
1 Программное обеспечение для перепрограммирования микроконтроллера
2 . Программное обеспечение, для ведения долгосрочного архива, визуализации данных с тензоэлектрического взвешивающего устройства и удаленного управления функциями анализаторов молока вискозиметрических«Соматос-В.х.К».
Для подключения компьютера применяется порт интерфейса USB.
Контроль целостности внутреннего программного обеспечения микроконтроллера происходит на этапе программирования путем вычисления контрольной суммы по алгоритму CRC32.
Программки: обеспечение разделяется надое части:
; Метрологически значимая части состоящая из внузрелнего программного обеспечения н программного обеспечения для и^мр^хрвммирешния аналнзатороа молока вискад»мстрижскнх «СоматоС'З.х.К*.
а. Метродотижскн незначимая часть, состоящая ю программного обеспечения для ведения долгосрочного архива, низуадмзлшш данных с тснзоэлшрическихмзжшмвающих >eipwikTB п удаленного управления функциями шнсишгоров молок» внекоя1ме1рм‘1осаонм нСоматос’В.х.К»,
Идентификационные данные мифологически значимого программного обеспечения.
|
Наименование программного обеспечения |
Ижнтифнка* ииониое шшменованне программного обеспечения |
Номер жренн (нжжифмшиь оиныи номер) программного обесжченм |
Цифровой идеигпфнкигор программного сбссаечении (конгрольная сумма) |
Алгоритм иычислення цифрового ндентнфюатор* программного обссдечеиня |
|
Внутреннее ПО |
Соматос В.1К+- |
'127894»Г |
CD4B03D9 |
CRC32 |
|
Соматос В.2К-*- |
R26.2 |
AlA3F26A |
CRC32 | |
|
Сомвтос В,4Кт |
R26.4 |
4Ё5ЕАЗВС |
CRC32 | |
|
ПОдлж перепротршмиро юния Прибора .............................................. |
Першршрамми» рокание прибора Соматос ВЛ К |
3.001 |
ОТ24734- |
CRC32 |
|
ПереПржриммИ’ ржание прибора Сомигж В.2К |
3.4.7 |
4BFWC6 |
CRC32 | |
|
Псрепрограмми» ровнние прибора Соматос В,4К |
3.4 7 |
4ВГ6Е7С6 |
CRC32 |
Зашита программного обеспечения шпштгорои молока внекоадметричееких «Соыатж-В.хК». c<M)iw6T)»y«r уроните «С» зюцнш от лреднамйрениш й жиреднаыереыных идменеимй ПО СИ я сооттегнмн и МИ 3286’2010. Обработка мвгрсщшнчссхнх данных происходит ца основе жестко определенного йлгорягма без всимош1ост11нжежнил.
Мгг£М)легнч««ккр и ^хмич^кн&яярйктериетмкм
|
Хкрактеристнкн |
Соматос-В.ПС Со.матос-В.21< | Сомаггос-В.4К |
|
Дншшон опродсаення концентраций соматических клеток, тысяч » 1 см* |
W...15W |
|
Диапазон измерений условной нмзкот (нргш нытекашщ)> с ________ Пределы допускаемой абтщякадой шнрешностп кдднбровотной мжсы. г |
■ .12, „58 !■? 1 ■■■■.’У» 1 . »ii<Mi|IiМНИ IK (13,3 i03) |
|
Пределы жтуешмой относштной погрешности измерений усдооной нязкост, % |
A 7,5' ' '......' |
|
Время перемешивания смеси, с |
IttfcS |
|
Количество одновременно измеряемых проб (каналов), шт. |
1 |
2 |
4 |
|
Диапазон измерений тензоэлектрических взвешивающих устройств (ТВУ), г |
0...50 | ||
|
Пределы допускаемой приведенной погрешности результатов измерений ТВУ, % |
±0,1 | ||
|
Среднее время одного измерения (получения 1-го,2-х, 4-х результатов), минут |
2 | ||
|
Масса, кг, не более |
2,7 |
3,0 |
3,6 |
|
Габаритные размеры, мм |
282x210x250 |
285x240x250 |
422x282x250 |
|
Параметры электрического питания: Напряжение, В Частота, Гц Потребляемая мощность, В-A, не более |
220 ± 10% 50 ± 1 20 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпусе приборов в виде голографической наклейки.
Комплектность
|
Наименование, тип |
Количество |
шт/экз. для: | |
|
СоматосВ.1К СоматосВ.2К СоматосВ.4К | |||
|
1. Анализатор молока вискозиметрический |
1 |
1 |
1 |
|
2. Ванночка |
1 |
2 |
4 |
|
4. Колба |
2 |
3 |
5 |
|
5. Пипетка 5 мл |
1 |
1 |
1 |
|
6. Пипетка 10 мл |
1 |
1 |
1 |
|
7. Приспособление для прочистки капилляра (леска |
1 |
1 |
1 |
|
8. Адаптер сетевой |
1 |
1 |
1 |
|
9. Шнур для соединения с компьютером |
1 |
1 |
1 |
|
10. Калибровочная гиря |
1 |
1 |
1 |
|
1 1. Упаковка |
1 |
1 |
1 |
|
12. Паспорт |
1 |
1 |
1 |
|
13. Руководство по эксплуатации с методикой поверки |
1 |
1 |
1 |
|
14. Программное обеспечение (CD-диск) |
1 |
1 |
1 |
Комплектация осуществляется по требованию Заказчика, в соответствии со спецификацией фирмы.
Поверка
осуществляется по методике поверки МП РТ 1874-2013, утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 29 августа 2013 г.
Основные средства поверки:
Государственный стандартный образец вязкости жидкости типа РЭВ-20 (ГСО 8589-2004).
Сведения о методах измерений
ГОСТ Р 54077-2010. «Молоко. Метод определения количества соматических клеток по измерению вязкости»
Нормативные документы
ГОСТ 8.025-1996 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкости»
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
