Анализаторы молока вискозиметрические "Соматос-В"
| Номер в ГРСИ РФ: | РБ 03 09 4855 12 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Вискозиметры |
| Производитель / заявитель: | ЗАО "КОСТИП", г. Москва |
Анализаторы молока вискозимстрические «Соматос-В» предназначены для определения концентраций соматических клеток в сыром молоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4855 12 |
| Наименование | Анализаторы молока вискозиметрические "Соматос-В" |
| Год регистрации | 2012 |
| Номер сертификата | 7730 |
| Дата регистрации | 2012-04-03 |
| Срок действия | 2016-08-02 |
| Получатель сертификата | ЗАО "КОСТИП", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "Костип"
Адрес: г. Москва, ул.Расплетина, 5, кор. 10
Контакты: (095) 195-99-64 // 195-22-15
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически обеспечены в Республике Беларусь при наличии ГСО вязкости жидкости РЭВ-20, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по КНЖГ.414117.002. |
Поверители
Скачать
|
Описание типа РБ 03 09 4855 12 [2012-01-01]
rb-03-09-4855-12_2012-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4855 12 [2012-05-25]
rb-03-09-4855-12_2012-05-25.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы молока вискозимстрические «Соматос-В» предназначены для определения концентраций соматических клеток в сыром молоке.
Описание
Принцип действия анализатора молока вискози метрического «Соматос-В» определен ГОСТ23453-90 «Метод определения количеств соматических клеток в молоке с применением вискозиметра», по которому заданные объемные количества молока и водного раствора препарата Мастоприм смешиваются и затем определяется условная вязкость смешанных проб, по временам вытекания их одинаковых частей по объему через капилляр. В анализаторе измеряются времена вытекания одинаковых по весу (калибровочный вес) частей проб, е применением тензоэлектрического взвешивающего устройства. Калибровочный вес равен весу дистиллированной воды, вытекшей через капилляр за 8,3 с из пробы объемом 15 см“.
В процессе вытекания проб непрерывная информация с выхода тензоэлектрического взвешивающего устройства обрабатывается, с целью выявления отклонений от равномерного ламинарного вытекания жидкости через капилляр. При этом устраняются грубые ошибки, и уменьшается вклад случайных погрешностей, когда в капиллярный канал попадают инородные частички, или образования от взаимодействия препарата с биологически активным молоком.

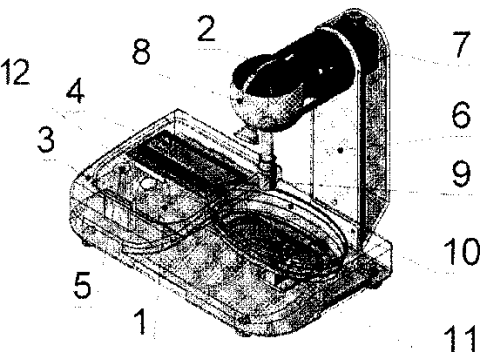

Общий вид анализатора приведен на Рис.1 и состоит он из двух основных частей: измерительного блока (1) и блока перемешивания (2). Внутри горизонтально расположенного измерительного блока размешена электронная часть прибора и тензоэлсктрическос взвешивающее устройство, а на накрывающем их корпусе (3) расположены дисплейный индикатор (4) и органы управления (5). Блок перемешивания выполнен в виде стайки (6 k в верхней части которой закреплен шаговый двигатель (7) с захватами для колбы измерительного сосуда (8). В цилиндрическом патрубке колбы установлен капиллярный узел (9) с уплотнением и возможностью перемещения вдоль оси патрубка. В режиме измерения измерительный сосуд устанавливается вертикально и жидкость через капилляр сливается в ванночку (10), установленную на рабочем столике тензоэлектрического взвешивающего устройства (11). В месте стыка (12) платформы и корпуса прибор пломбируется наклейкой фирмы-изготовиэеля.
Рис,1
Программное обеспечение
Управление процессом измерения осуществляется от внутреннего котроллера. Внутренний контроллер совместим с компьютером с помощью специального программного комплекса, в состав которого входят:
1. Программное обеспечение для перепрограммирования микроконтроллера
2. Программное обеспечение, для ведения долгосрочного архива, визуализации данных с тензоэлектри ческого взвешивающего устройства и удаленного управления функциями анализатора молока вискозиметрического «Соматос-В».
Для подключения компьютера применяется последовательный порт интерфейса RS-232.
Контроль за целостностью внутреннего программного обеспечения микроконтроллера происходит на этане программирования путем вычисления контрольной, суммы по алгоритму CRC32.
Программное обеспечение разделяется на две части;
L Метрологически значимая часть, состоящая из внутреннего программного обеспечения и программного обеспечения для перепрограммирования анализатора молока вискозиметрического «С оматос-В ».
2. Метрологи чески иезнач имая часть, состоящая и з про грам м н о го обеспечен ия для веден ия долгосрочного архива, визуализации данных с 'гензоэлектривеским взвешивающим устройством и удаленного управления функциями анализатора .молока вискозиметрического «Соматос-В».
Идентификационные данные метрологически значимого программного обеспечения.
|
Наименование программного обеспечения |
Иде нт и ф ика-шюнное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
Внутреннее ПО |
Соматос Вт |
127894z |
CD4B03D9 |
CRC32 |
|
ПО для пере npotраммиро вания Прибора |
Перепрограммирование прибора Соматос В |
3.001 |
СС324734 |
CRC32 |
Технические характеристики
|
Диапазон показаний количество соматических клеток, тысяч в 1 см’’ |
90...1500 |
|
: Диапазон измерений условной вязкости (время вытекания), с |
12. .58 |
|
Пределы допускаемой абсолютной погрешности калибровочного веса, г |
(13,3 ±0.3) |
|
> Предел допускаемой относительной погрешности определения условной ; ВЯЗКОСТИ,% |
±7.5 |
|
Диапазон измерения тензоэлектривеского взвешивающего устройства, г |
0...50 |
|
Предел допускаемой приведенной погрешности результатов измерений |
± 0.1 |
|
тензоэлектривеского взвешивающего устройства, % | |
|
Время перемешивания пробы, с |
30±5 |
|
' ■ ■■ ит. не более Т._ __________________________________________ ___________ _ _ . ______ _________________ |
3 |
|
К..:Габаритные размеры, мм |
282x166x240 |
|
■' питания, В |
220 ± 10% |
|
Частота питания. Гц |
501; 1 |
|
Потребляемая мощность, В-A, не более |
20 |
|
.Условия эксплуатации: | |
|
Т: - температура . X |
от+ 10 до +35 |
|
•>:-к§Шосапе;1ьваз влажность, не более при 25°С, % |
80 |
Гнакутверлсюння типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус приборов в виде голографической наклейки.
Комплектность
Основной комплект поставки включает:
1. Анализатор
2. Пипетки для отбора проб молока и препарата
3. Ксишбровочлая гиря
4. Руководство по эксплуатации с разделом по методике поверки
5. Паспорт
Комплектация осуществляется по требованию Заказчика, в соответствии со спецификацией фирмы.
Поверка
осуществляется по методике поверки, являющейся разделом Руководства по эксплуатации п.3.4, утверждённой
Основные средства поверки;
Государственный стандартный образец (ГСО 8589-2004) вязкости жидкости тина РЭВ-20.
Сведения о методах измерений
ГОСТ 23453-90. «Молоко. Метод определения количества соматических клеток с применением вискозиметра»
Нормативные документы
ГОСТ 8.025-1996. «ГСИ. Государственная поверочная схема для средств измерения вязкости .жидкости;-?
ГОСТ 23453-90. «Молоко. Метод определения количества соматических клеток с применением вискозиметра»
Рекомендации к применению
-■при выполнении работ по оценке соответствия промышленной продукции и продукции других ■дндов. а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
11готэвнтель
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
ФИРМА ЭКОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ «КОСТИН»
«ЗАО ‘КОСТИЛ-•)
12306*3. г. Москва. \л. Расплетина, д. 5, кори. 10
Тех Факс t многоканальный): (495) 661-70-47
Ийиытитгпный центр
ГЦИСИФГУ Ростесч-Москва»
Релвстрзииснныи номер 30010-10
I1741S. г.Москва. Нахимовский пр.. д.З I uu-H.rostrsi.ru
Заместитель
?>ховодителя Федеральною
агентства по техническом) регулированию и метролог ни
ВЛ. Крутиков
» 2011 г.
