Вискозиметры DV
| Номер в ГРСИ РФ: | РБ 03 08 5154 18 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Вискозиметры |
| Производитель / заявитель: | "Brookfield AMETEK", США |
Вискозиметры DV предназначены для измерения динамической вязкости жидкостей в условиях лаборатории.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 5154 18 |
| Наименование | Вискозиметры DV |
| Год регистрации | 2018 |
| Номер сертификата | 12253 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-12-20 |
| Получатель сертификата | фирме "Brookfield AMETEK", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирме "Brookfield AMETEK"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Вискозиметры метрологически обеспечены в Республике Беларусь при наличии ГСО вязкости жидкости, допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2342-2013. |
Поверители
Скачать
|
Описание типа РБ 03 08 5154 18 [2017-05-03]
rb-03-08-5154-18_2017-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 5154 18 [2019-04-09]
rb-03-08-5154-18_2019-04-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 5154 18 [2013-12-17]
rb-03-08-5154-18_2013-12-17.pdf
|
Скачать |
Описание типа
Назначение
Вискозиметры DV предназначены для измерения динамической вязкости жидкостей в условиях лаборатории.
Применяются в лабораториях предприятий химической, нефтеперерабатывающей, фармацевтической, пищевой, парфюмерной и других отраслей промышленности, а также в научных исследованиях.
Описание
Вискозиметры DV (далее - вискозиметры) выпускаются в модификациях: DV3T (DV3T-LV, DV3T-RV), DV2T (DV2T-LV, DV2T-RV), DV-E (LVDV-E, RVDV-E).
Вискозиметр конструктивно выполнен в виде настольного прибора и состоит из измерительного блока, ротора и штатива.
Принцип действия вискозиметров основан на измерении крутящего момента ротора, создаваемого исследуемым продуктом. Изменение крутящего момента ротора определяется датчиком угла вращения по закручиванию приводной пружины. Диапазон измерения вязкости зависит от размера и формы применяемого ротора, а также от скорости его вращения. Управление процессом измерения осуществляется от внутреннего контроллера, совместимого с компьютером с помощью специального программного обеспечения.
Программное обеспечение (ПО) вискозиметров имеет следующие наименования и/или номера версий:
- для модификации DV3T - Firmware , версия от v.1.0.3 и выше;
- для модификации DV2T - Firmware , версия от v.1.0.2 и выше;
- для модификации DV-E - версия от v. 1.0.0 и выше.
Внешний вид вискозиметров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
W'W"" Я£Г

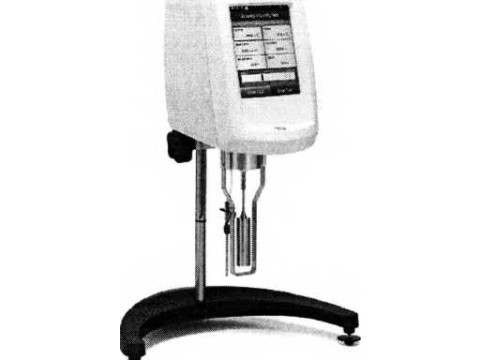

Рисунок 1. Внешний вид вискозиметров DV2T
Рисунок 2. Внешний вид вискозиметров DV3T
Рисунок 3. Внешний вид вискозиметров DV-E
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики вискозиметров приведены
в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение для модификации | ||
|
DV-E |
DV2T |
DV3T | |
|
1 |
2 |
3 |
4 |
|
Диапазон измерения динамической вязкости, мПас |
100-100000 |
100-100000 |
100-100000 |
|
Пределы допускаемой относительной погрешности, % |
±5,0 |
±5,0 |
±5,0 |
|
Условия эксплуатации: -диапазон рабочих температур, °C - относительная влажность при температуре 25 °C, %, не более |
0-40 до 80 % |
0-40 до 80 % |
0-40 до 80 % |
|
Номинальное напряжение питающей сети, В |
230 |
230 |
230 |
|
Частота питающей сети, Гц |
50 |
50 |
50 |
|
Сетевой адаптер, В |
12 |
- |
- |
|
Потребляемая мощность, В А, не более |
15 |
150 |
150 |
|
Габаритные размеры, мм, не более |
132x198x187x378 |
152x199x225x412 |
152x199x225x412 |
|
Масса, г, не более |
9500 |
9000 |
9000 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию вискозиметров DV типографским способом.
Комплектность
В комплект поставки вискозиметров входят:
-базовый комплект и принадлежности в соответствии с документацией фирмы на представленную модификацию;
-руководство по эксплуатации;
-методика поверки МРБ МП.2342-2013 "Вискозиметры DV. Методика поверки";
-дополнительные принадлежности и расходные материалы в соответствии с документацией фирмы "Brookfield АМЕТЕК", США (поставляются по соответствующему конкретной модификации руководству по эксплуатации и по требованию заказчика).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Brookfield АМЕТЕК", США.
МРБ МП.2342-2013 "Вискозиметры DV. Методика поверки".
Заключение
Вискозиметры DV соответствуют требованиям документации фирмы "Brookfield АМЕТЕК", США, Техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии Ne RU fl-US.AB37.B. 19329 от 13.12.2017).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
