Преобразователи измерительные Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М
| Номер в ГРСИ РФ: | РБ 03 04 6175 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО ЭПО "Сигнал", г. Энгельс, Саратовская обл. |
|
Описание типа РБ 03 04 6175 16 [2017-02-22]
rb-03-04-6175-16_2017-02-22.pdf
|
Скачать |
Преобразователи измерительные Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М предназначены для непрерывного преобразования значений избыточного давления, разрежения, абсолютного давления или разности давлений жидкостей и газов в унифицированный токовый выходной сигнал в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе и взрывоопасных производств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6175 16 |
| Наименование | Преобразователи измерительные Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М |
| Год регистрации | 2016 |
| Номер сертификата | 10801 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2020-05-07 |
| Получатель сертификата | ООО ЭПО "Сигнал", г. Энгельс Саратовской обл., Россия (RU) |
Производитель / Заявитель
ООО ЭПО "Сигнал"
Адрес: г. Энгельс Саратовской обл.
Контакты: +7 8453 75-04-72, 75-17-00 / www.eposignal.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8069-2017. |
| Признание поверки | Первичная при выпуске из производства: ООО ЭПО "Сигнал" (аттестат аккредитации - №РОСС СОБ 3.00142.2013, шифр поверительного клейма-АНС) по СТБ 8056-2015 с оформление свидетельства о поверке или указанием СТБ и нанесением оттиска поверительного клейма в паспорт (НТК №12-16, НТК 10-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 6175 16 [2017-02-22]
rb-03-04-6175-16_2017-02-22.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М предназначены для непрерывного преобразования значений избыточного давления, разрежения, абсолютного давления или разности давлений жидкостей и газов в унифицированный токовый выходной сигнал в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе и взрывоопасных производств.
Описание
Принцип действия преобразователей основан на тензорезистивном эффекте.
Преобразователи состоят из измерительного блока и электронного устройства.
Измеряемое давление воздействует на мембрану тензопреобразователя, от деформации которой изменяются значения сопротивлений тензорезисторов и электрического выходного сигнала. Электронный блок преобразует это изменение сопротивления в токовый выходной сигнал и осуществляет компенсацию температурной погрешности.
Чувствительный элемент защищён от измеряемой среды с помощью гофрированной металлической мембраны, которая изготавливается из различных коррозионностойких материалов. Внутренняя полость измерительного узла заполнена силиконовым маслом. Кроме того, имеются модели преобразователей, в которых измеряемый параметр воздействует непосредственно на чувствительный элемент.
Электронное устройство размещено в металлическом корпусе и состоит из следующих узлов:
• преобразователя напряжения в ток;
- элементов схемы температурной компенсации;
- элементов настройки характеристики преобразователя;
- преобразователя напряжения в сигнал в виде последовательности цифровых кодов в ток;
- узел температурной коррекции;
- узел настройки преобразователя (корректоры «нуля» и «диапазона»).
Электрическая схема и конструкция электронного устройства преобразователей обеспечивает настройку на ряд диапазонов измерений в пределах одной модели и смещение начального значения выходного сигнала.
Преобразователи Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М отличаются между собой дизайном корпуса и доступом к регулировкам. Каждый преобразователь имеет модели, отличающиеся между собой верхним пределом измерений.
Преобразователи имеют исполнения по взрывозащите: а) невзрывозащищённое (Сапфир-22М и Сапфир - 22МТ);
б) взрывозащищённое (Сапфир-22-Ех-М и Сапфир-22МТ) с видом взрывозашиты «искробезопасная электрическая цепь “ia”» в соответствии с ГОСТ Р МЭК 60079-11 и ТР ТС 012/2011. Маркировка по взрывозащите «ОЕх ia ПС Т5Х» по ГОСТ Р МЭК 60079-0;
в) взрывозащищенное (Сапфир-22М, Сапфир-22МТ) с видом взрывозащиты «взрывонепроницаемая оболочка «0 » в соответствии с ГОСТ 1ЕС 60079-1 и ТР ТС 012/2011, маркировка по взрывозащите «1Ех d ИВ Т5» по ГОСТ Р МЭК 60079-0.
Преобразователи Сапфир - 22М, Сапфир - 22МТ предназначенные для работы на ОАЭ, применяются только в невзрывозащищенном исполнении.
По устойчивости к климатическим воздействиям, преобразователи имеют исполнения: УХЛ, У, ТВ. Т. М. ТМ.
Общий вид преобразователя измерительного приведен на рисунке 1.

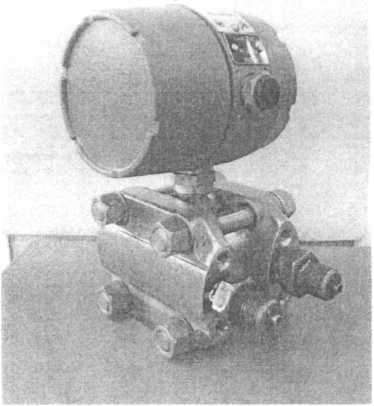

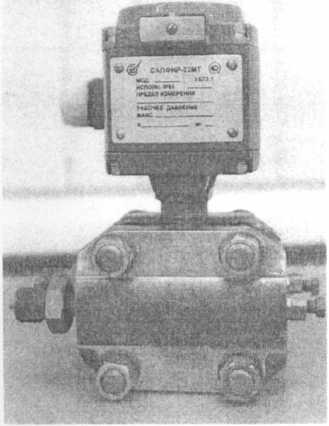

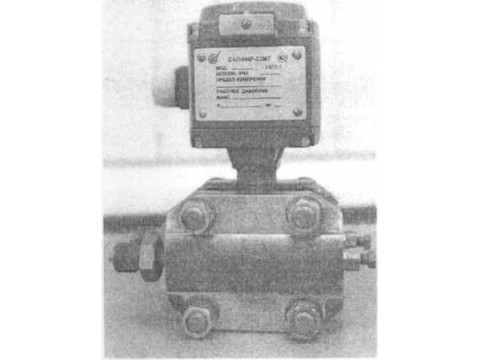

Рисунок 1 - Общий вид преобразователей измерительных Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М
ЕЛЛЗЬИЮЗкл

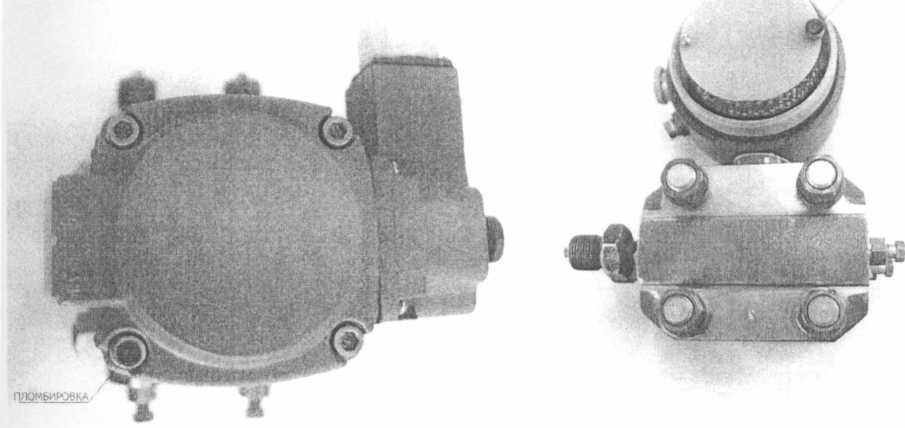

Рисунок 2 - Мест пломбировки преобразователей измерительных Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М
Технические характеристики
Метрологические и технические характеристики преобразователей измерительных Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех- М приведены в таблицах 1, 2, 3.
Таблица 1
|
Измеряемый параметр |
Модель |
Верхний предел измерений |
Пределы допускаемой основной погрешности, ±7,% | |
|
кПа |
МПа | |||
|
Абсолютное давление |
2020 |
2,5; 4,0; |
0,5; 1,0 | |
|
6,0 (6,3); 10,0 |
0,25; 0,5 | |||
|
2030 |
4,0; 6,0 (6,3); |
0,5 | ||
|
10; 16; 25; 40 |
0,25; 0,5 | |||
|
2040 |
25; 40; |
0,5 | ||
|
60(63); 100; 160; 250 |
0,25; 0,5 | |||
|
2050 2051 |
0,25 |
0,5 | ||
|
0,4; 0,6 (0,63); 1,0 1,6; 2,5 |
0,25; 0,5 | |||
|
2060 2061 |
2,5 4,0; 6,0(6,3); 10 16 |
0,5 0,25; 0,5 | ||
|
Избыточное давление |
2110 |
0,16; 0,25; 0,40 |
0,5 | |
|
0,60 (0,63); 1,00; |
0,25; 0,5 | |||
|
2120 |
1,0; 1,6 |
0,5 | ||
|
2,5; 4,0; |
0,25; 0,5 | |||
|
2130 |
4; 6,0 (6,3); 10; 16; 25; 40, |
0,25; 0,5 | ||
|
2140 |
25; 40; 60 (63); 100; 160;250 |
0,25; 0,5 | ||
|
2150; 2151 |
0,25 |
0,5 | ||
|
0,4; 0,6 (0,63); 1,0; |
0,25; 0,5 | |||
|
2160; 2161 |
2,5 |
0,5 | ||
|
4,0; 6,0 (6,3);10; 16 |
0,25; 0,5 | |||
|
2170; 2171 |
16 |
0,5 | ||
|
25; 40; 60 (63); 100 |
0,25; 0,5 | |||
|
Разрежение |
2210 |
0,16; 0,25; 0,40; 0,60 (0,63); |
0,5 | |
|
1,00; 1,60 |
0,25; 0,5 | |||
|
2220 |
1,0; 1,6; 2,5 |
0,25; 0,5 | ||
|
4,0; 6,0 (6,3); 10 |
0,5 | |||
|
2230 |
4; 6,0 (6,3); 10,16 |
0,5 | ||
|
25; 40 |
0,25; 0,5 | |||
|
2240 |
25; 40; |
0,5 | ||
|
60 (63); 100 |
0,25; 0,5 | |||
Таблица 2
|
Измеряемый параметр |
Модель |
Верхний предел измерений |
Пределы допускаемой основной погрешности, ±у, % | |||
|
разрежения |
избыточного давления | |||||
|
кПа |
МПа |
кПа |
МПа | |||
|
Давление -разрежение |
2310 |
0,08; 0,125; 0,2; 0,3 |
0,08; 0,125; 0,2; 0,3 |
0,5 | ||
|
0,5; 0,8 |
0,5; 0,8 |
0,25; 0,5 | ||||
|
2320 |
0,5; 0,8; 1,25 |
0,5; 0,8; 1,25 |
0,25; 0,5 | |||
|
2,00; 3,00; 5,00 |
2,00; 3,00; 5,00 |
0,5 | ||||
|
2330 |
2,0; 3,0 5,0; 8,0 |
2,0; 3,0 5,0; 8,0 |
0,5 | |||
|
12,5; 20,0 |
12,5; 20,0 |
0,25; 05 | ||||
|
2340 |
12,5; 20 |
12,5; 20 |
0,5 | |||
|
30; 50; 80 100 |
30; 50; 80; 60;150 |
0,25; 05 | ||||
|
2350 2351 |
0,1 |
0,15; 0,3; 0,5 0,9;1,5;2,4 |
0,25; 0,5 | |||
Таблица 3
|
Измеряемый параметр |
Модель |
Верхний предел измерений |
Предельно допустимое рабочее избыточное давление МПа |
Пределы допускаемой основной погрешности, ±7, % | |
|
кПа |
МПа | ||||
|
Разность давлений |
2410 |
0,16; 0,25; 0,40 |
0,1; 4,0 |
0,5 | |
|
0,6(0,63); 1,0; 1,6 |
0,25; 0,5 | ||||
|
2420 |
1,0; 1,6; 2,5; 4,0; |
4,0; 10 |
0,25; 0,5 | ||
|
6,3; 10 |
0,5 | ||||
|
2430 |
4,0; 6,3; 10 |
16; 25 |
0,5 | ||
|
16; 25; 40 |
0,25; 0,5 | ||||
|
2434 |
4,0; 6,3; 10 |
40 |
0,5 | ||
|
16; 25; 40 |
0,25; 0,5 | ||||
|
2440 |
25; 40 |
16; 25 |
0,5 | ||
|
63;100;160; 250 |
0,25; 0,5 | ||||
|
2444 |
25; 40 |
40 |
0,5 | ||
|
63; 100; 160;250 |
0,25; 0,5 | ||||
|
2450 |
0,25; 0,40; 0,63 1,0; 1,6; 2,5 |
16; 25 |
0,25; 0,5 | ||
|
2460 |
1,6; 2,5; 4,0; 6,3; 10; 16 |
25 |
0,25; 0,5 | ||
|
Примечание: по специальному заказу поставляются преобразователи с основной погрешностью ±0,15%, ±0,2%, ±0,4%. | |||||
Дополнительная погрешность, вызванная воздействием вибрации, %, не более:
- от диапазона изменения выходного сигнала для преобразователей с верхними пределами измерений 10 кПа до 100 МПа включительно
- от диапазона изменения выходного сигнала для преобразователей с верхними пределами измерений от 2,5 до 10 кПа
- от диапазона изменения выходного сигнала - для преобразователей с верхними пределами измерений менее 2,5 кПа и более 100 МПа.
Дополнительная погрешность, вызванная воздействием внешнего переменного магнитного поля, %, не более:
Токовый выходной сигнал, мА
Вариация выходного сигнала, не более
Напряжение питания, В
Потребляемая мощность преобразователя, В-A, не более
- для преобразователей с выходным сигналом 0-5 мА или 5-0 мА
- для преобразователей с выходным сигналом от 4 до 20 мА или от 20 до 4 мА
±0,25
±0,5
±1,5
±0,2 диапазона изменения выходного сигнала от 0 до 5, от 5 до 0, от 4 до 20, от 20 до 4
0,5 1у|
(36±0,72), 15-42
0,5
0,8
Габаритные, установочные и присоединительные размеры преобразователей в соответствии с чертежами на конкретный преобразователь. Масса преобразователей в зависимости от конструкции, кг
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
- в неагрессивных средах
- в агрессивных средах
Степень защиты от воды и пыли
от 1,0 до 14 250 000
12
6 IP65 по ГОСТ 14254
По устойчивости к механическим воздействиям (виброустойчивости и вибропрочности) исполнения L3 и N3 по ГОСТ Р 52931-2008, в зависимости от верхнего предела измерений.
Условия эксплуатации:
температура окружающего воздуха в зависимости от изменения конструкции платы настроек:
- для климатического исполнения У
- для других климатических исполнений
относительная влажность:
- для климатических исполнений, кроме Т
- для исполнения Т
от минус 50°С до плюс 80°С от минус 25°С до плюс 80°С
98 % при 35°С и более низких температурах 100% при 35°С и более низких температурах
Знак утверждения типа
наносится на табличку, прикреплённую к преобразователю электрохимическим или типографским способом, а также на титульные листы руководства по эксплуатации или паспорта типографским способом.
Комплектность
Комплектность преобразователей должна соответствовать таблице 4.
Таблица 4
|
Обозначение |
Наименование |
Количество |
Примечание |
|
Преобразователь измерительный Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М |
1 1ПТ. |
В соответствии с заказом | |
|
08.906.128 РЭ, РИБЮ 406233.016 РЭ, 3.5095.005 РЭ |
Преобразователь измерительный Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М. Руководство по эксплуатации |
1 экз. |
В соответствии с заказом для общепромы шлен ны х нужд допускается 1 экз. на каждые 10 штук, поставляемых в один адрес |
|
08.906.128 ПС, РИБЮ.406233.016 ПС, 3.5095.005 ПС |
Преобразователь измерительный Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М. Паспорт |
1 экз. |
В соответствии с заказом |
|
Комплект монтажных частей |
1 комп. |
В соответствии с заказом | |
|
Комплект инструмента |
1 комп. |
В соответствии с заказом. Допускается 1 комплект на каждые 10 штук, поставляемых в один адрес |
Поверка
осуществляется в соответствии с документом МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600; МП-2500, пределы допускаемой основной погрешности ±0,02; ±0,05 % от измеряемого давления в диапазоне измерений, класс точности 0,02; 0,05;
- манометр эталонный абсолютного давления МПА-15, класс точности 0,01;
- комплекс для измерения давления цифровой ИПДЦ, пределы допускаемой основной погрешности ±0,05; ±0,06 %, пределы измерений от 1 кПа до 16 МПа;
- автоматизированный задатчик избыточного давления «Воздух-250» с пределами допускаемой основной погрешности ±(0,1-4),2) % от номинального значения выходного сигнала при измерении избыточного давления в диапазоне 400-2500 Па с пределами допускаемой основной погрешности ±(0,2-Ю,4) Па при измерении разности давлений 10-250 Па;
а втоматизированные задатчики избыточного давления «Воздух-1,6», «Воздух-2,5», «Воздух-6,3», пределы допускаемой основной погрешности ±0,02 %, ±0,05 % от действительного значения измеряемого параметра;
- вольтметр универсальный Щ31, напряжение постоянного тока до 10 В, класс точности 0,005;
- вольтметр цифровой Щ1516, класс точности 0,015, верхний предел измерений 5 мА;
- образцовая катушка сопротивления Р331, сопротивление 100 Ом, класс точности 0,01;
- магазин сопротивлений РЗЗ, сопротивление 0,1-99999,9 Ом, класс точности 0,2/6* 10'6.
Сведения о методах измерений
отсутствуют
Нормативные документы
1 ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
2 ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 • 10’8 до 11О' Па.
3 ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
4 МИ 1997-89 Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки.
5 ТУ 4212-049-00226218-2009 «Преобразователи измерительные Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М. Технические условия».
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
