Прессы испытательные ТП-1-10, ТП-1-100, ТП-1-350, ТП-1-1500

Назначение

Прессы испытательные ТП-1-10, ТП-1-100, ТП-1-350, ТП-1-1500, (далее - прессы) предназначены для измерений силы при проведении механических испытаний образцов строительных материалов на сжатие и на изгиб.

Описание

Прессы состоят из нагружающего устройства, насосной станции и электронного блока управления.

Принцип действия прессов заключается в деформации образцов до разрушения с помощью гидравлического поршня и цилиндра. Под действием давления масла из насосной станции пресса происходит деформация упругого элемента, вызывающая разбаланс тензорезисторного моста датчика давления. Сигнал разбаланса моста поступает в микропроцессорный блок управления для обработки и индикации результатов измерений.

Сила, действующая на образец, измеряется косвенно, вычисляется на основе значений, полученных посредством прямых измерений давления в цилиндре пресса. Зависимость между значениями давления в цилиндре пресса и прикладываемой силой калибруется при изготовлении пресса.

Насосная станция состоит из масляного бака, шестеренного насоса с приводом от асинхронного электродвигателя и гидравлическим распределителем.

Устройство нагружения содержит раму, включающую в себя основание, колонны, плиту опорную верхнюю на шаровой опоре и поршень с цилиндром.

Электронный блок управления позволяет задавать и контролировать режим работы пресса. В состав электронного блока управления входит вычислительная машина типа IBM PC, со встроенным накопителем на жёстком диске и управляющим программным обеспечением (далее - ПО). Ввод управляющих инструкций пресса осуществляются посредством специальной клавиатуры, отображение информации происходит на большом экранном дисплее.

Плита опорная нижняя служит для установки образца материала при испытаниях или для установки дополнительных приспособлений.

Модификации пресса отличаются диапазонами измерений, ценой единицы наименьшего разряда отсчётного устройства. Модификации ТП-1-100, ТП-1-350 имеют возможность установки скорости подвижной плиты.

Внешний вид прессов представлен на рисунке 1. Пломбирование пресса от несанкционированного доступа производится в электронном блоке на задней стенке крепёжного винта, рисунок 2.

Места нанесения знака утверждения типа

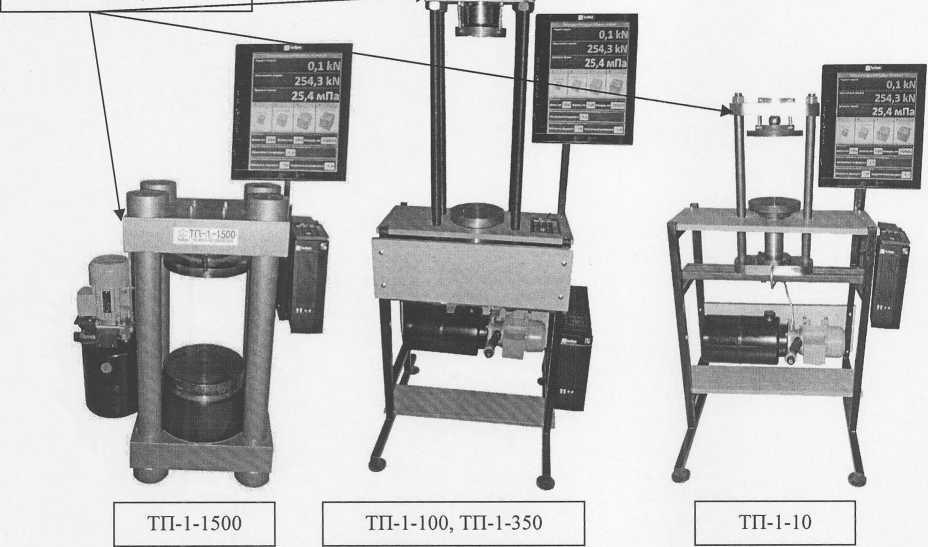

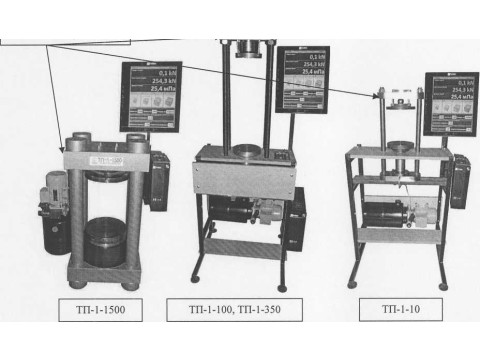

Рисунок 1- Внешний вид прессов

Место пломбирования

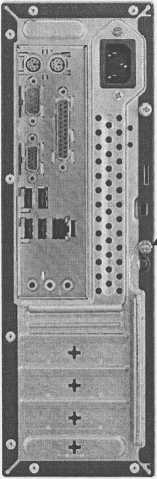

Рисунок 2 - Схема пломбировки электронного блока от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) пресса «ИСПЫТАНИЕ» функционирует в операционной системе Windows 8 и реализует следующие функции: сбор, обработку, вывод информации, управление насосной станцией. Отдельный модуль ПО metrology.exe является метрологически значимой частью и отвечает за измерение и режим работы насосной станции. Его код защищён от модификации, а контрольная сумма отображается при загрузке ПО на экране дисплея.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики пресса не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазоны измерений силы, пределы допускаемой относительной погрешности измерений силы и цена единицы наименьшего разряда отсчетного устройства приведены в таблице 2.

Таблица 2

Примечание: Fmin - нижняя граница диапазона измерения силы, Fmax - верхняя граница диапазона измерения силы.

Геометрические параметры и масса приведены в таблице 3. Таблица 3

Допустимое превышение Fmax, %..................................................................................................10.

Диапазон скоростей нагружения по силе, кН/с: для модификации ТП-1-10..............................................................................от 0,02 до 0,2;

для модификации ТП*1-100.......................................................................................от 0,2 до 2;

для модификаций ТП-1-350...............................................................................от 0,7 до 7;

для модификации ТП-1-1500............................................................................от 1 до 25;

Пределы допускаемой относительной погрешности скорости нагружения по силе,% ±20.

Для модификаций ТП-1-100, ТП-1-350: скорость перемещения подвижной плиты, мм/мин ...............................................................3; 50;

лист № 4

всего листов 5 пределы допускаемой абсолютной погрешности скорости перемещения подвижной плиты:

для скорости 3, мм/мин...............................................................................................................±0,3;

для скорости 50, мм/мин .................................................................................................................± 1.

Рабочие условия применения: температура воздуха,°C..........................................................................................от 10 до 30;

атмосферное давление, кПа.............................................................................от 84 до 106,7;

относительная влажность воздуха, %.............................................................................до 80.

Питание: напряжение, В.....................................................................................................от 210 до 232;

частота, Гц..............................................................................................................от 49 до 51;

потребляемая мощность, В А, не более: для модификаций ТП-1-10,ТП-1-100.................................................................................750;

для модификаций ТП-1-350ДТ1-1-1500...........................................................................1000.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на левую боковую поверхность верхней плиты станины пресса, методом лазерной гравировки.

Комплектность

В комплект поставки входят:

- пресс испытательный ТП-1-10 или ТП-1-100 или ТП-1-350 или ТП-1-1500 (по заказу)... 1 шт.

- блок управления........................................................................................................................ 1 шт.

- экранный дисплей .................................................................................................................... 1 шт.

- кнопочная клавиатура............................................................................................................... 1 шт.

- сетевой кабель питания ............................................................................................................ 1 шт.

- кабель подключения экранного дисплея...................................................................................1 шт.

- Руководство по эксплуатации. Паспорт. 427121-002-17690167-2014-РЭП...........................1 экз.

- Методика поверки. 427121-002-17690167-2014-МП...............................................................1 экз.

Поверка

осуществляется по документу «Инструкция. Прессы испытательные ТП-1-10, ТП-1-100, ТП-1-350, ТП-1-1500. Методика поверки» 427121-002-17690167-2014-МП, утверждённому первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2014 г.

Основные средства поверки: динамометры 3-го разряда по ГОСТ Р 55223-2012, пределы допускаемой относительной погрешности 5 = 0,45 %, диапазон измерений в зависимости от модификации пресса; секундомер механический СОСпр по ГОСТ 5072-79, per. №11519, пределы допускаемой абсолютной погрешности ± 0,2 с; штангенциркуль ШЦ-П-250-0,1 по ГОСТ 166-89, per. №41094-09, пределы допускаемой абсолютной погрешности ±0,1 мм.

Сведения о методах измерений

«Прессы испытательные ТП-1-10, ТП-1-100, ТП-1-350, ТП-1-1500. Руководство по эксплуатации. Паспорт» 427121-002-17690167-2014-РЭП.

Нормативные документы

1 ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие, изгиб. Общие технические требования.

2 ГОСТ Р 8.663-2009 ГСП. Государственная поверочная схема для средств измерений силы.

3 ТУ 427121-002-17690167-2014. Прессы испытательные ТП-1-10, ТП-1-100, ТП-1-350, ТП-1-1500.Технические условия.

Лист № 5

Всего листов 5 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации о техническом регулировании.
