Преобразователи измерительные пневматические TZIDC, TZIDC-
| Номер в ГРСИ РФ: | РБ 03 04 3784 08 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Преобразователи измерительные пневматические TZIDC, TZIDC- (далее -преобразователи) предназначены для непрерывного преобразования унифицированного входного сигнала постоянного тока в перемещение штока (линейное или угловое) пневматического привода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3784 08 |
| Наименование | Преобразователи измерительные пневматические TZIDC, TZIDC- |
| Год регистрации | 2008 |
| Номер сертификата | 5323 |
| Дата регистрации | 2008-06-26 |
| Срок действия | 2013-06-26 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH" (Minden)
Адрес: Abteilung Parts & Repair, Schilerstrabe 72, 32425 Minden, Germany
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1840-2008 |
Поверители
Скачать
|
Описание типа РБ 03 04 3784 08 [2009-03-20]
rb-03-04-3784-08_2009-03-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3784 08 [2008-01-01]
rb-03-04-3784-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные пневматические TZIDC, TZIDC- (далее -преобразователи) предназначены для непрерывного преобразования унифицированного входного сигнала постоянного тока в перемещение штока (линейное или угловое) пневматического привода.
Область применения - в различных отраслях промышленности для управления пневматическими приводами в электропневматических системах контроля и управления технологическими процессами.
Описание
Унифицированный входной сигнал постоянного тока преобразуется с помощью электромагнитного прицензионного блока преобразователя в перемещение штока пневматического привода, посредством которого настраивается положение трехпозиционного клапана. Системой обратной связи преобразователя при достижении равновесия ток-перемещение движение штока прекращается. Дозирование потока воздуха для продувки и отвода воздуха из привода производится непрерывно.
Преобразователи имеют встроенную панель управления с 2-х строчным ЖК-дисплеем и четырьмя кнопками управления.
Преобразователи обеспечивают связь с другими элементами систем контроля и управления технологическими процессами и с оператором посредством HART- протокола, Profibus, Fildbus Foundation.
Преобразователи могут применяться во взрывоопасной среде в соответствии с маркировкой взрывозащиты.
Схема с указанием места нанесения клейма-наклейки с поверки приведена в приложении А к описанию типа.
Внешний вид преобразователей представлен на рисунке 1.

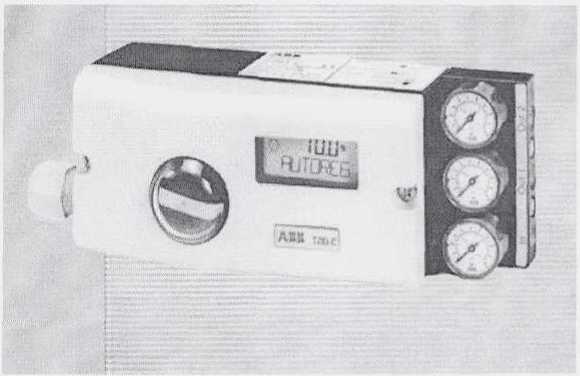

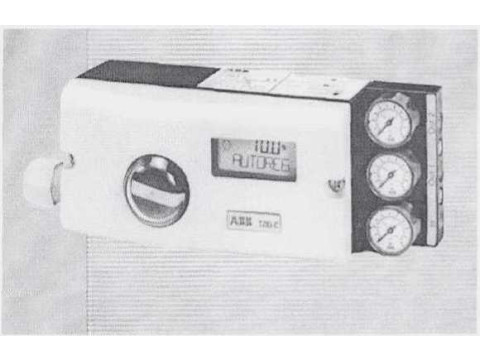

Рисунок 1 - Внешний вид преобразователей измерительных пневматических TZIDC, TZIDC-.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблице 1.
Таблица 1________ __
|
Наименование характеристики |
Значение характеристики |
|
Диапазон входного сигнала постоянного тока (настраиваемый) |
от 4 до 20 мА (настраиваемый) |
|
Диапазон преобразования выходного сигнала: - угол поворота - линейное перемещение, % от максимального значения перемещения |
от 25° до 120° (настраиваемый) от 0 до 100% (настраиваемый) |
|
Пределы допускаемой основной относительной погрешности преобразования в диапазоне температур (20±5)°С |
± 10 % |
|
Пределы допускаемой дополнительной относительной погрешности преобразования на каждые 10 °C в диапазоне рабочих температур |
± 0,5 % |
|
Условия эксплуатации: - входное давление подачи - температура окружающего воздуха |
от 0,14 до 0,6 МПа от минус 40 °C до плюс 85 °C |
|
Напряжение питания постоянного тока |
от 12 В до 30 В |
|
Вариация, не более |
0,3 % |
|
Степень защиты оболочки по ГОСТ 14254 (МЭК 529) |
IP 65 |
|
Масса, не более |
1,7 кг |
Знак утверждения типа
Знак Утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
1 Преобразователь измерительный пневматические TZIDC, TZIDC- 1 шт.;
2 Руководство по эксплуатации 1 экз.;
3 МРБ МП. 1840-2008 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "ABB Automation Products GmbH" (Германия);
МРБ МП. 1840-2008 "Преобразователи измерительные пневматические TZIDC, TZIDC-. Методика поверки".
Заключение
Преобразователи измерительные пневматические TZIDC, TZIDC- соответствуют требованиям документации фирмы "ABB Automation Products GmbH" (Германия).
Межповерочный интервал - не более 24 месяцев при применении преобразователей в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ. Аттестат аккредитации № BY/ 112 02.1.0.0025 г. Минск, Старовиленский тракт, 93, тел. 334-98-13
