Генераторы сигналов произвольной формы AFG 3000
| Номер в ГРСИ РФ: | РБ 03 16 3791 08 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | "Tektronix China Ltd.", Китай |
Генераторы AFG 3000 предназначены для формирования сигналов стандартных и произвольных форм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 3791 08 |
| Наименование | Генераторы сигналов произвольной формы AFG 3000 |
| Год регистрации | 2008 |
| Номер сертификата | 5330 |
| Дата регистрации | 2008-06-26 |
| Срок действия | 2013-06-26 |
| Получатель сертификата | фирма "Tektronix China Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Tektronix China Ltd"
Адрес: 1227 Chuan Qiao Road Pudong New Area Shanghai 201206 P.R.C.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1813-2008 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 16 3791 08 [2008-01-01]
rb-03-16-3791-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3791 08 [2008-08-04]
rb-03-16-3791-08_2008-08-04.pdf
|
Скачать |
Описание типа
Назначение
Генераторы AFG 3000 предназначены для формирования сигналов стандартных и произвольных форм.
Область применения - производство, разработка и эксплуатация радиоэлектронных
I изделий, создание автоматизированных измерительных систем, являющихся основой рабочих мест исследователя, настройщика, метролога.
Описание
Конструктивно генераторы выполнены в виде настольного переносного прибора в малогабаритном металлическом корпусе. Принцип действия основан на цифровом синтезе
Встроенный микропроцессор обеспечивает диалоговое управление работой прибора, задает режимы функционирования, выводит на экран изображение сигнала. Управление генераторами возможно от компьютера через USB (у генераторов AFG3021, AFG3022), через интерфейс GRIB, USB или локальную вычислительную сеть (у генераторов AFG3101, AFG3102, AFG3251. AFG3252). На передней панели генераторов находится цветной жидкокристаллический дисплей, клавиши меню и функциональные клавиши для выбора формы сигнала, выходные разъемы, цифровая клавиатура для задания параметров сигнала.
Для поддержания точности измерения по постоянному току в генераторах имеются функции самотестирования и автокалибровка, в том числе и в ручном режиме рар^а-ы-.

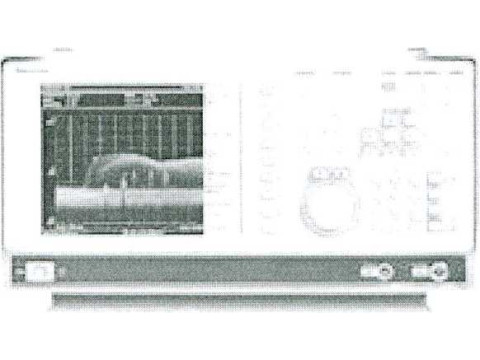

Место расположения поверителыюго клейма-наклейки указано в Внешний вид генераторов указан на рис. 1
Государственный р средств измерена Республики Беларусь Для документов
■I

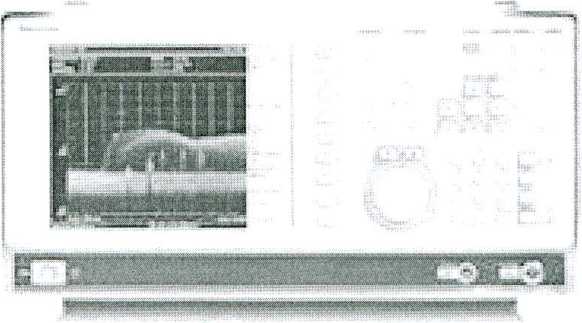

Рис. 1
Основные технические характеристики генераторов сигналов произвольной формы серин AFG 3000
таблица
|
параметр |
Модификации AFG 3251/AFG 3252 |
Модификации AFG3102/AFG 3101 |
Модификации AFG3022/AFG 3021 |
|
1 |
2 |
3 |
4 |
|
Количество каналов |
1/2 |
2/1 |
2/1 |
|
Воспроизводимые формы сигналов |
синусоидальный, прямоугольный, пилообразный, импульсный, функция (х)/х, Шум, функция Гаусса, DC, функция Лоренца, нарастающая экспоне уменьшение по экспоненциальному закону и гаверсинус. | ||
|
Диапазон генерируемых часто! сигналов синусоидальной формы |
от 10 Гц до 240 МГц |
от 10 Гц до 100 МГц |
от 10 Гц до 25 МГц |
|
Пределы допускаемой относительной погрешности установки час готы |
±1-10'6 (от 0 °C до 50 °C) | ||
|
Диапазон устанавливаемого размаха сигнала на нагрузке 50 Ом |
от 50 мВ до 5 В |
от 20 мВ до 10 В |
от 10 мВ до 10 В |
|
Пределы допускаемой абсолютной погрешности установки размаха__ __ |
±0.01-А 11 мВ, где А - установленное значение размаха, мВ (сигнал синусоидальной форл/ кГц, смещение 0 В, амплитуда >10 мВразмах) | ||
Продолжение таблицы
|
1 |
2 |
3 |
4 |
|
Неравномерность размаха сигналов синусоидальной фор (размах 1 В относительно 100 кГ ц) | |||
|
в диапазоне частот: менее 5 МГц; |
±0,15 дБ |
±0,15 дБ |
±0,15 дБ |
|
св.5 до 20 Мгц; св.5 до 25 МГц; |
±0,3 дБ |
±0,3 дБ |
±0,3 дБ |
|
св. 20 до 25 МГц; св. 25 до 100 МГц; |
±0,5 дБ |
±0,5 дБ |
±0,5 дБ |
|
св. 100 до 200 МГц; |
±1,0 дБ | ||
|
св. 200 до 240 МГц |
±2,0 дБ | ||
|
Гармонические искажения выходного синусоидального сигнала относительно уровня основного сигнала для частот: св. 20 мГц до 1 МГц; св. 10 Гц до 20 кГц; |
<- 60 дБ | ||
|
св. 10 Гц до 1 МГц; |
<- 60 дБ |
< -70 дБ | |
|
св. 1 МГц до 5 МГц; |
<-50 дБ |
< -60 дБ | |
|
св. 1 МГц до 10 МГц; св. 5 МГц до 100 МГц; |
< -50 дБ |
<-50 дБ | |
|
св. 5 МГ до 25 МГц; |
<-37 дБ |
< -37 дБ | |
|
св 10 МГц до 25 МГц; св. 25 МГц до 240 МГц |
<- 30 дБ |
< - 40 дБ | |
|
Длительность фронта и спада сигналов прямоугольно? формы |
< 2,5 нс |
< 5 нс |
< 18 нс |
|
Напряжение сети питания, В |
от 207 до 253 |
от 207 до 253 |
от 207 до 253 |
|
Потребляемая мощность, Вт, не более |
120 |
120 |
120 |
|
Масса, кг, не более |
4,5 |
4,5 |
4,5 |
|
Условия эксплуатации; -температура окружающего воздуха, °C; -относительная влажность %: |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
|
при Т< плюс 40 °C, |
<80 |
<80 |
<80 |
|
св. 40 до плюс 50 °C |
<60 |
<60 |
<60 |
|
Условия хранения -температура окружающего воздуха, °C |
от минус 30 до 70 |
от минус 30 до 70 |
от минус 30 до 70 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации методом компьютерной графики и лицевую панель блока управления генераторов в виде наклейки.
Комплектность
В комплект поставки входят:
- базовый комплект и принадлежности в соответствии с документацией фирмы на представленную модификацию:
- руководство по эксплуатации;
- методика поверки;
- дополнительные принадлежности и расходные материалы в соответствии
с документацией фирмы.
Примечание: комплектация принадлежностями осуществляется по соответствующем)-' конкретно модификации руководству но эксплуатации и требованию заказчика.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы " Tektronix China Ltd" (Китай).
МРБ МП.1813-2008 "Генераторы сигналов произвольной формы серии AFG 3000.
Методика поверки".
Заключение
Генераторы сигналов произвольной формы серии AFG 3000 требованиями технической документации фирмы " Tektronix China Ltd" (Китай) соответствуют. Межповерочный интервал - 12 месяцев (для генераторов), предназначенных для применения либо применяемых в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовилеиский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
